Markise Einhängen - MHZ art_01 Montageanleitung

Montageanleitung Kassettenmarkise art_01
Montage
1. Wand- und Deckenmontage

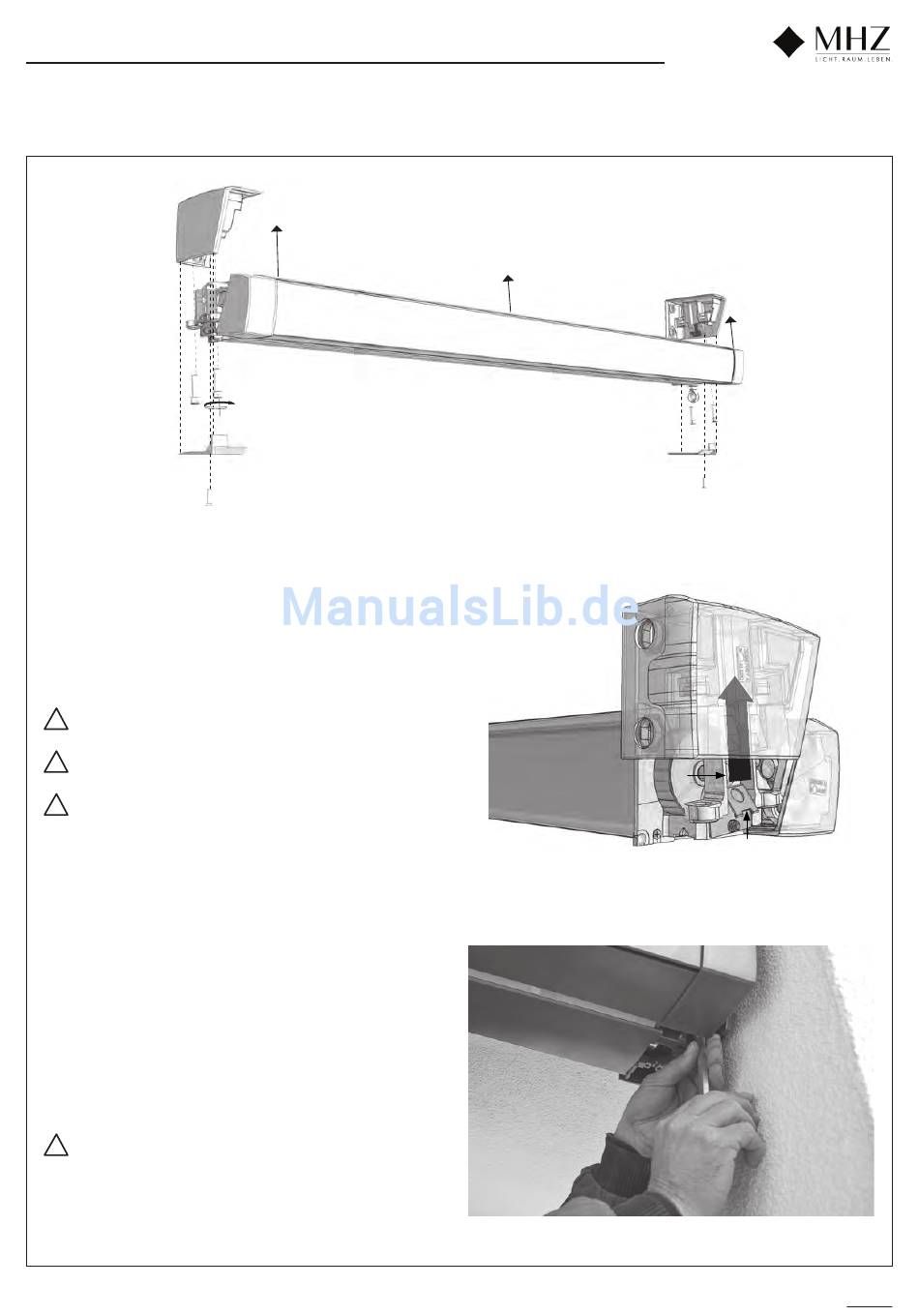

Abb. 09: Explosionszeichnung
1.8 Markise einhängen:
Markise von unten nach oben, möglichst gleichzeitig in die Kon-
solen einschieben. Die Markise besitzt einen Federmechanis-
mus und rastet deutlich hörbar ein (siehe Abb. 09, 10).
! Dieser Arbeitsschritt muss von zwei Monteuren erfolgen!
! Die Markise muss hörbar einrasten!
! Solange die Sicherungsschrauben nicht gesetzt sind, ist der
Bereich unter der Markise ein Gefahrenbereich und darf nur von
Monteuren betreten werden.
1.9 Sicherungsschrauben setzen:
Ist die Markise eingerastet und die Konsolen ausgerichtet
muss die Markise vor der weiteren Bedienung mit den Siche-
rungsschrauben gesichert werden. Dazu die mitgelieferten
Schrauben "über Kreuz" anziehen (2 Stück pro Konsole,
M 12 x 45, empf. Drehmoment 50 Nm).
Die Sicherungsschrauben sind vollständig eingedreht, wenn
die Markise in der Konsole nicht mehr angehoben werden kann
(siehe Abb. 11).
! Ohne Sicherungsschrauben ist die Anlage nicht einsatzbe-
reit und darf nicht verfahren werden!
