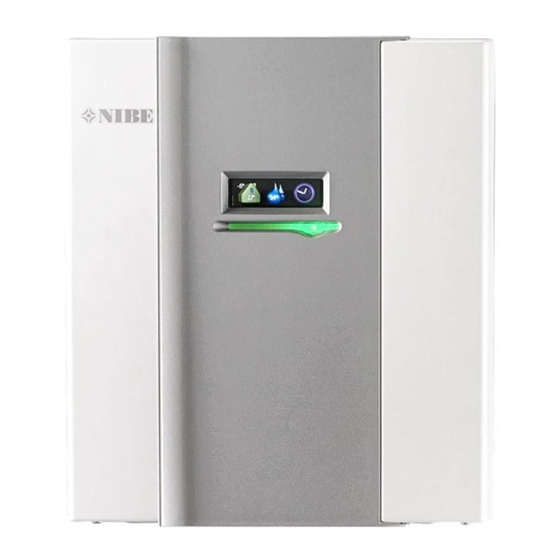

Nibe SMO 40 Benutzerhandbuch

Steuermodul
Vorschau ausblenden Andere Handbücher für SMO 40:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
NIBE™ SMO 40
Steuermodul
UHB DE 1436-2
231757

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe SMO 40

Inhaltszusammenfassung für Nibe SMO 40

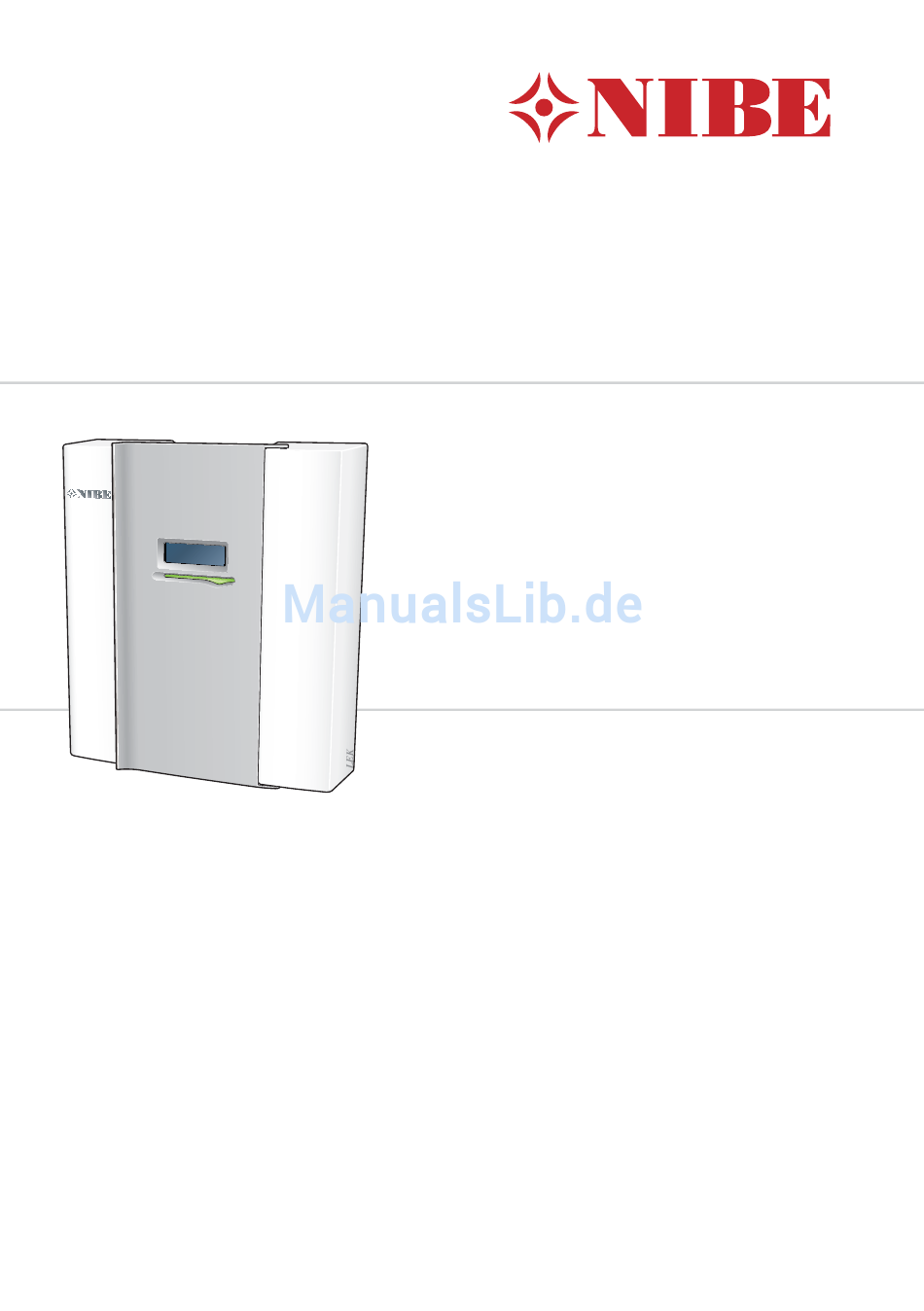

  • Seite 1 Benutzerhandbuch NIBE™ SMO 40 Steuermodul UHB DE 1436-2 231757...

  • Seite 2: Bei Einer Betriebsstörung

    Hauptmenü befinden. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite 23. Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauchwasserspeicher für SMO 40 installiert ist), drehen Sie zunächst das Wählrad, um Menü 2 (Wassertropfen) zu markieren. Drücken Sie anschließend zweimal die OK-Taste. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite 39.

  • Seite 3: Inhaltsverzeichnis

    SMO 40 – Eine ausgezeichnete Wahl 2 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts Kontakt mit SMO 40 Wartung von SMO 40 3 SMO 40 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung...

  • Seite 4: Wichtige Informationen

    Einge- seinst. stellt 1. 9 . 1 Heizkurve (Verschiebung/Kurvenverlauf) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 5: Sicherheitsinformationen

    Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2014. HINWEIS! SMO 40 muss über einen allpoligen Schalter mit mindestens 3 mm Schaltkontaktabstand installiert werden. HINWEIS! Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schä-...
  • Seite 6 TIP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. Kapitel 1 | Wichtige Informationen NIBE™ SMO 40...

  • Seite 7: Kennzeichnung

    Kennzeichnung SMO 40 ist CE-zertifiziert und besitzt die Schutzart IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben – unabhängig vom Herstellungsort.

  • Seite 8: Seriennummer

    Seriennummer Die Seriennummer befindet sich auf der Oberseite der Regelgeräteabde- ckung. ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Kapitel 1 | Wichtige Informationen NIBE™ SMO 40...

  • Seite 9: Kontaktinformationen

    NIBE Energy Systems France Sarl, Zone industrielle RD 28, 01600 Reyrieux Tel : 03 88 06 24 10 Fax : 03 88 06 24 11 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk...
  • Seite 10 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 11: Smo 40 - Eine Ausgezeichnete Wahl

    SMO 40 – Eine ausgezeichnete Wahl Das elektrische Regelgerät SMO 40 wurde entwickelt, damit Sie Ihr Haus mit optimaler Effizienz kostengünstig und umweltfreundlich beheizen können. Gemeinsam mit einer NIBE-Luft-/Wasserwärmepumpe und einem Speicher/Brauchwasserspeicher erfolgt eine zuverlässige und wirtschaftli- che Wärmeerzeugung. Eine Zusatzheizung (z.B. ein Strom-/Öl-/Gasheizkessel) kann automatisch zugeschaltet werden, wenn unvorhergesehene Situationen eintreffen sollten.

  • Seite 12: Das Regelgerät - Herzstück Des Hauses

    2 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts SMO 40 ist ein einfaches elektrisches Regelgerät, das zusammen mit einer NIBE-Luft-/Wasserwärmepumpe, einem Speicher/Brauchwasserspeicher und einer Zusatzheizung (z.B. Strom-/Öl-/Gasheizkessel) eine komplette Anlage bildet. Es steuert u.a. Wärmepumpe, Umwälzpumpen, Umschalt- ventile und Zusatzheizung, damit Ihr Haus mit optimaler Effizienz kosten- günstig und umweltfreundlich beheizt werden kann.

  • Seite 13: Bedienfeld

    Die Alarmverwaltung wird auf Seite 66 beschrieben. Bedienfeld Hinter der Tür des Regelgeräts befindet sich ein Bedienfeld, das zur Kom- munikation mit SMO 40 verwendet wird. Hier bestehen folgende Möglich- keiten: Ein- und Ausschalten oder Aktivierung des Notbetriebs Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der Anlage an Ihre Wünsche...
  • Seite 14 Fehler aufgetreten ist. In diesem Modus wird der Verdichter in der Wärmepumpe abgeschaltet und eine evtl. vorhandene Elektro- heizpatrone aktiviert. Das Display des Steuermoduls ist ausgeschaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...

  • Seite 15: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 44. MIN. ANLAGE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite 48. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...
  • Seite 16 Diese beiden Symbole geben Auskunft darüber, ob der Ver- dichter in der Außeneinheit oder die Zusatzheizung in der Anlage durch SMO 40 blockiert sind. Diese können z.B. aufgrund der in Menü 4.2 gewählten Be- triebsstellung, bei einer zeitgesteuertes Blockierung in Menü...
  • Seite 17 Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...
  • Seite 18 1. Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...
  • Seite 19 Sie das Wählrad nach links, um den Wert zu verrin- gern. 4. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...
  • Seite 20 Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...
  • Seite 21 So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...

  • Seite 22: Wartung Von Smo 40

    Wartung von SMO 40 Regelmäßige Kontrollen Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsbedarf durch den Benutzer. Es wird jedoch empfohlen, die An- lage in regelmäßigen Abständen zu kontrollieren. Weitere Informationen zur Wartung von Wärmepumpe und bzw. oder Speichertank/Brauchwas- serbereiter entnehmen Sie dem entsprechenden Handbuch.
  • Seite 23 Motorheizung = 6240 kWh Haushaltsstrom pro Jahr. Energiezähler Kontrollieren Sie regelmäßig den Energiezähler des Gebäudes, vorzugs- weise einmal pro Monat. Auf diese Weise erkennen Sie rasch, ob sich der Stromverbrauch geändert hat. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 40...

  • Seite 24: Smo 40 - Zu Ihren Diensten

    3 SMO 40 – zu Ihren Diensten Innenraumklima einstellen Übersicht Untermenüs Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Menü angezeigt. Temperatur Temperatureinstellung für das Klimatisierungssystem. Per Statusinformation werden eingestellte Werte für das Klimatisierungssystem...

  • Seite 25: Hier Wählen Sie Zwischen Heizung

    Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, erhöhen bzw. verringern Sie den Wert auf dem Display. Stellen Sie per Wählrad einen neuen Wert ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 26 Steuerung des Innenklimas (Heizung/Kühlung) für jeden Wochen- tag festgelegt. Eine zeitliche Steuerung ist auch für einen längeren Zeitraum während ei- ner wählbaren Periode (Urlaub) in Menü 4.7 möglich. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 27 Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. System: Hier wählen Sie das Klimatisierungssystem aus, für das das aktu- elle Schema gelten soll. Diese Option ist nur sichtbar, wenn mehr als ein Klimatisierungssystem vorhanden ist. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 28 Änderung der Raumtemperatur. Kühlung Menü Hier können Sie zeitlich steuern, wann eine Kühlung in der Wohnung zu- 1.3.2 lässig ist. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 29 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 30 Einstellung der minimal zulässigen Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. Kühleinstellungen Kühlungseinstellungen. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Punktverschieb. Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve bei einer bestimmten Außenlufttemperatur. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 31: Menü Kurve

    Regelgerät die Wassertemperatur für das Heizsystem, die Vorlauftem- peratur, und somit die Innenraumtemperatur. Hier können Sie die Heizkur- ve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperaturen ändert. Wenn eine Kühlung ver- Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 32 Außenlufttemperaturen. So steigt z.B. bei einer Kurvenverschiebung um +2 Schritte die Vorlauftempera- tur bei allen Außenlufttemperatu- - 10 - 20 - 30 - 40°C UTETEMPERATUR ren um 5 °C. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 33 4. Wählen Sie ein neue Kurve aus. Die Kurven sind von 0 bis 15 numme- riert. Je höher die Nummer, desto steiler der Verlauf und desto höher die Vorlauftemperatur. Kurve 0 bedeutet, dass eigene Kurve (Menü 1.9.7) verwendet wird. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 34 Sie die Parallelverschiebung der Kurve um einen Schritt. externe Justierung Menü 1.9.2 Klimatisierungssystem Einstellbereich: -10 bis +10 oder die gewünschte Raumtemperatur, wenn ein Raumtemperaturfühler installiert ist. Werkseinstellung: 0 Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 35 Klimatisierungssystem ein. Dementsprechend berechnet SMO 40 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstel- lung für jedes System vorgenommen werden. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 36: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtemperatur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 37: Delta Bei +20 °C

    Werkseinstellung: 30 Zeit zw. Heizung und Kühlung Einstellbereich: 0 - 48 h Werkseinstellung: 2 Sie können SMO 40 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. Delta bei +20 °C Hier stellen Sie die gewünschte Temperaturdifferenz zwischen Vor- und Rücklauf zum Klimatisierungssystem im Kühlbetrieb ein, wenn die Außen-...
  • Seite 38 Verdichter zu steuern. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrkühlsystemen verfügbar. Hier legen Sie fest, wie lange SMO 40 warten soll, bis nach Ende des Kühlbetriebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). Unterm. b. Kühlung schließen ACHTUNG! Diese Einstelloption erscheint nur, wenn Kühlung in Menü...
  • Seite 39 Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschied- lichen Außenlufttemperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit eigene Kurve gilt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 40: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenände- rung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 41: Brauchwasserkapazität Einstellen

    Einstellbereich: 3, 6 und 12 h, sowie Modus "aus" Werkseinstellung: "aus" Bei vorübergehend gesteigertem Brauchwasserbedarf können Sie in diesem Menü eine Erhöhung der Brauchwassertemperatur während eines festge- legten Zeitraums auf Komfortebene veranlassen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 42 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestätigung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt SMO 40 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 43 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 44 Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauch- wassertemperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen eingestellt werden. Werkseinstellung: 14 Tage. Deaktivieren Sie "aktiviert", um die Funktion auszuschalten. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 45 Umwälzpumpe gemäß den Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwi- schen den Betriebszyklen inaktiv sein soll. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 46: Informationen Abrufen

    Die Informationen werden auf mehre- ren Seiten angezeigt. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Symbole in diesem Menü: Verdich- Wärme Zusatz- Brauch- heizung wasser Küh- Pool lung Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 47 Einstellungen, Betriebszustand und Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 48 Es werden Informationen zu den letzten 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarminformationen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 49: Hier Wird Wochenweise Die Mittlere

    4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu ver- lassen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 50: Wärmepumpe Anpassen

    Betriebsmoduseinstellungen für das Steuermodul. Plusfunktionen Menü Plusfunktionen4.1 In den zugehörigen Untermenüs nehmen Sie Einstellungen für eventu- ell installierte Zusatzfunktionen für Pool 1 SMO 40 vor. Pool 2 Internet Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 51: Starttemperatur

    Verdichter für diesen Pool gleichzeitig arbeiten dürfen. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet SMO 40 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten.
  • Seite 52 Alle Benutzer trennen 1. Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. 2. Die Anlage kommuniziert jetzt mit NIBE Uplink™, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink™...
  • Seite 53 Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 54 6. Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 55 Raumtemperatur um 2 °C erhöht. BW beeinflussen Hier wird festgelegt, ob die Brauchwassertemperatur durch die Aktivierung von "SG Ready" beeinflusst werden darf. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 56 Pooltemperatur (Start- und Stopptemperatur) um 1 °C erhöht. In der Stellung "Überkapazität" von "SG Ready" wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer SMO 40 angeschlossen und aktiviert sein. smart price adaption Menü smart price adaption 4.1.6 4.1.6...
  • Seite 57 Je höher der Wert, desto größer ist die Bedeutung des Strompreises und desto höher fällt die mögliche Einsparung aus. Gleich- zeitig steigt jedoch das Risiko für eine Beeinträchtigung des Komforts. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 58 Funktionen zulässig sein sollen. Betriebsmodus manuell In diesem Betriebsmodus können Sie selbst festlegen, welche Funktionen zulässig sein sollen. Es ist nicht möglich, "Verdichter" im manuellen Modus zu deaktivieren. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 59 Symbole Menü Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Tür für SMO 40 geschlossen ist. Sie können bis zu 3 Symbole auswählen. Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl überschrieben. Die Symbole erschei- nen in der gewählten Reihenfolge.

  • Seite 60: Menü Uhrzeit Und Datum

    Heizkurve eingestellt. Diese Einstellung gilt für alle Heiz- und Kühlsysteme ohne Raumfühler. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 61 Bakterienbildung). "Period. Erhöhung" wird bei Beendigung der Urlaubseinstellung gestartet. erweitert Menü Menü erweitert erscheint mit oran- gefarbenem Text und ist für fortge- schrittene Benutzer vorgesehen. Die- ses Menü besitzt mehrere Unter- menüs. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 62: Vorrangschaltung

    Außenlufttemperatur selbst, wann Start und Stopp der Zusatzheizung sowie Brauchwasserbereitung zulässig ist. Wenn als Betriebsmodus "auto" eingestellt ist, bestimmt das Regelgerät ausgehend von der mittleren Außenlufttemperatur selbst, wann Start und Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 63 Einstellbereich: 0 – 1000 Werkseinstellung: 30 Gradminuten sind ein Maß für den aktuellen Heizbedarf im Haus. Sie be- stimmen, wann der Verdichter bzw. die Zusatzheizung starten oder stop- pen soll. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 64 Hier können Sie über ein Zeitprogramm steuern, ob die Zusatzheizung geblockt werden soll. Dabei lassen sich maximal zwei verschiedene Zeitpe- rioden festlegen. Wenn ein Zeitprogramm aktiv ist, erscheint das aktuelle Blockierungssym- bol im Hauptmenü des Regelgeräts. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 65 Blockierung des Verdichters in der Außeneinheit. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 66 Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Tag: Hier werden die Wochentage ausgewählt, für die die zeitliche Steuerung gelten soll. Um die zeitliche Steuerung für einen bestimmten Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...
  • Seite 67 Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Ein längerfristiges Zeitprogramm für den "schallreduzierten Modus" (SR- Modus) kann zu einer Beeinträchtigung von Komfort und Wirtschaftlich- keit führen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE™ SMO 40...

  • Seite 68: Komfortstörung

    Brauchwasser, obwohl ein Problem vorliegt. Dabei kann es möglich sein, dass der Verdichter der Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt eine evtl. vorhandene elektrische Zusatzheizung die Beheizung und bzw. oder Brauchwasserbereitung. Kapitel 4 | Komfortstörung NIBE™ SMO 40...

  • Seite 69: Fehlersuche

    Öffnen Sie das Ventil. Mischventil (sofern eins installiert ist) zu niedrig eingestellt. Justieren Sie das Mischventil. Das Regelgerät arbeitet im falschen Betriebsmodus. Wählen Sie im Modus "manuell" die Option "ZH" aus. Hoher Brauchwasserbedarf. Kapitel 4 | Komfortstörung NIBE™ SMO 40...

  • Seite 70: Niedrige Raumtemperatur

    Ihren Installateur.) Hohe Raumtemperatur Zu hoch eingestellter Wert für die Heizungsregelung. Rufen Sie Menü 1.1 (Temperatur) auf und passen Sie die Parallelver- schiebung der Heizkurve an. Wenn die Raumtemperatur nur bei kalten Kapitel 4 | Komfortstörung NIBE™ SMO 40...

  • Seite 71: Verdichter Startet Nicht

    Warten Sie, bis die Temperaturbedingung zurückgesetzt wurde. Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet ist. Alarm ausgelöst. Befolgen Sie die Anweisungen auf dem Display. Kapitel 4 | Komfortstörung NIBE™ SMO 40...

  • Seite 72: Nur Zusatzheizung

    Sie die OK-Taste. 3. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukehren. ACHTUNG! Bei einer Inbetriebnahme ohne NIBE-Luft-/Wasserwärmepumpe kann der Alarm Kommunikationsfehler auf dem Display erscheinen. Der Alarm wird zurückgesetzt, wenn die aktuelle Wärmepumpe in Menü 5.2.2 ("installierte Slaves") deaktiviert wird.

  • Seite 73: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ SMO 40...

  • Seite 74: Glossar

    Filterzeit Gibt die Berechnungszeit für die mittlere Außenlufttemperatur an. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit SMO 40 müssen sie mit Wasser gefüllt sein. Heizkurve Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll.
  • Seite 75 Die maßgebliche Außentemperatur (Normaußentemperatur) richtet sich je nach Wohnort. Je niedriger die maßgebliche Außentemperatur, desto geringer sollte die Werteinstellung unter "Heizkurvenauswahl" sein. Mischventil Ventil, das kaltes Wasser mit dem Warmwasser mischt, das den Brauch- wasserspeicher verlässt. Kapitel 6 | Glossar NIBE™ SMO 40...
  • Seite 76 Je niedriger die Außenlufttemperatur, desto höher die Vorlauftemperatur. Wärmetauscher Vorrichtung, die Wärmeenergie von einem Medium an ein anderes über- trägt, ohne dass die Substanzen gemischt werden. Ein Beispiel für verschie- dene Wärmetauscher sind Verdampfer und Kondensator. Kapitel 6 | Glossar NIBE™ SMO 40...

  • Seite 77: Zusatzheizung

    Energie, die für den Betrieb erforderlich ist. Ein Syn- onym dafür ist der COP. Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 6 | Glossar NIBE™ SMO 40...

  • Seite 78: Index

    Energiespartipps, 20 Stromverbrauch , 20 Schalter, 12 Externe Informationen, 10 Seriennummer, 6 Informationsfenster, 10 SMO 40 – Eine ausgezeichnete Wahl, 9 Statuslampe, 10 SMO 40 – zu Ihren Diensten, 22 Anlage anpassen, 48 Fehlersuche, 67 Brauchwasserkapazität einstellen, 39 Funktionsweise des Steuermoduls, 10...
  • Seite 79 Wartung von SMO 40, 20 Seriennummer, 6 Energiespartipps, 20 SMO 40 – Eine ausgezeichnete Regelmäßige Kontrollen, 20 Wahl, 9 Wert einstellen, 17 Wichtige Informationen, 2 Zurück-Taste, 12 Anlagendaten, 2 Zwischen Seiten blättern, 19 Kontaktinformationen, 7 Kapitel 7 | Sachregister NIBE™ SMO 40...
  • Seite 84 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231757...
