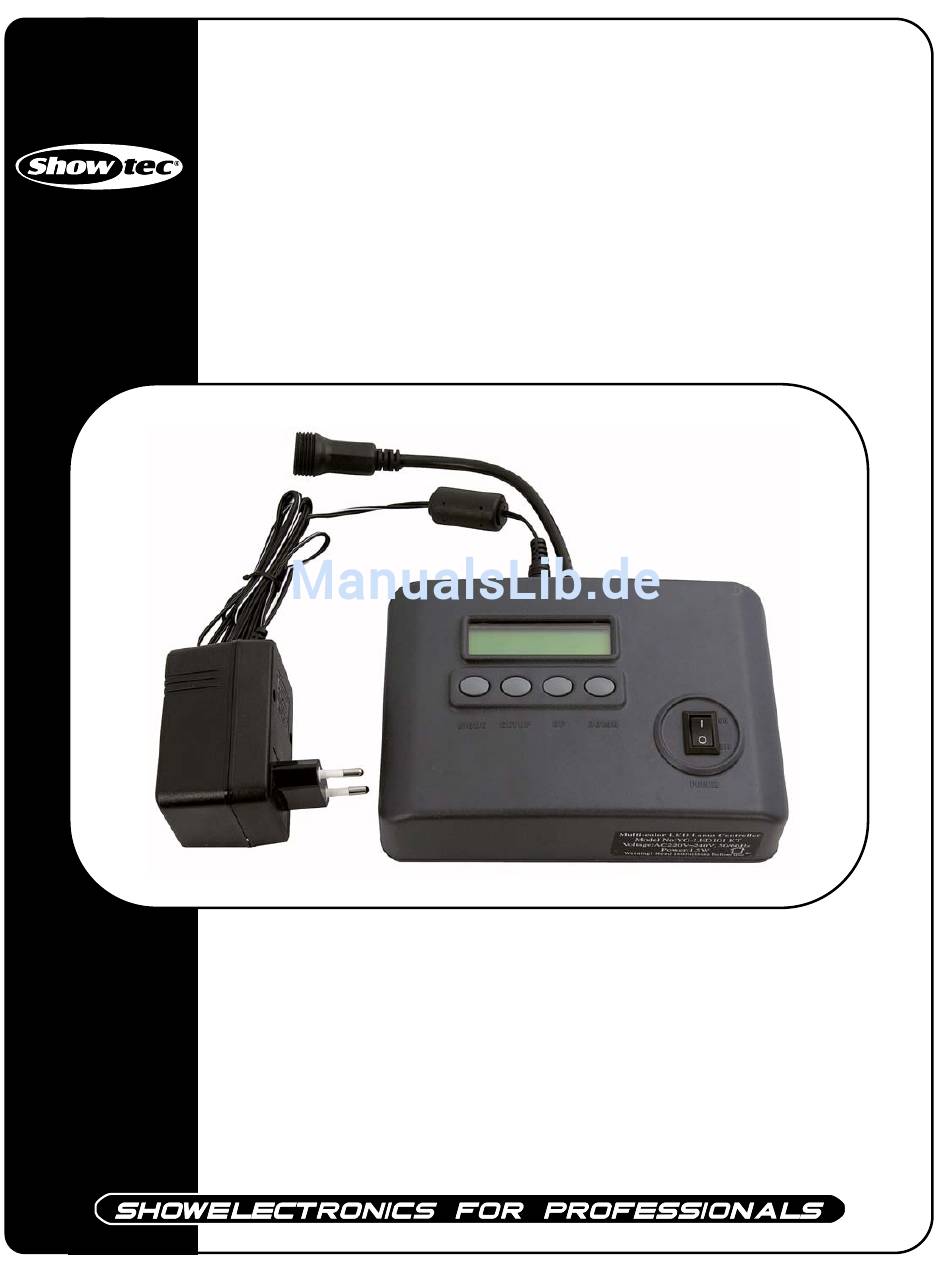

- Seite 1 LED Tube Basic Controller ORDERCODE 41011...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Single 3 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Tube Basic Controller Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features…….……………………………………………………………………………………….…….……. Geräteübersicht ……………………………………………………………………………………………….. Rückseite ………………………………………………………………………..……………………….…….. 41010 LED Tube Basic.…..........…...…………………………………….………..Installation................…...…………………………………….…... Installation der Röhre …………………………………………………………………………….……...…… Aufstellung und Bedienung............……..……………………………...….. Stand-alone………..………………………………………………………………………..….………….…… Set-up Optionen Controller …………………………………………………………………………………… DMX- gesteuert ………………………………………………………………………..….………….…………... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

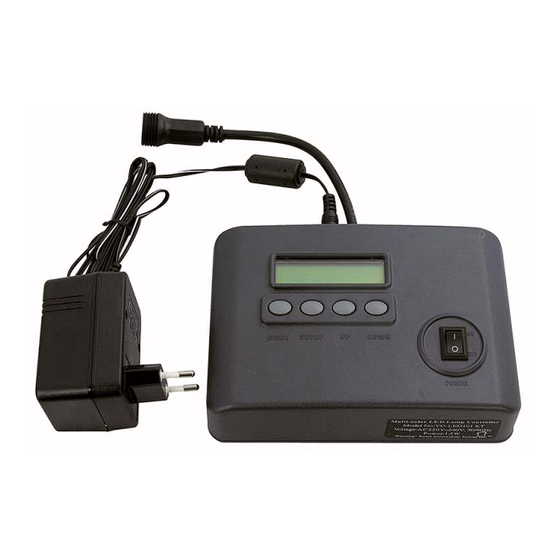

GERÄTEBESCHREIBUNG Features Der LED-Tube Basic Controller wurde für anspruchsvolle Anwender entwickelt: • 5 DMX-Kanäle • Steuerbarer DMX- oder Stand-alone-Controller • 4000 Röhren können gesteuert werden • 38 Programme • DMX IN und DMX OUT Geräteübersicht Abb. 1 1) LCD Display 2) Modus: Ändern Sie die vorprogrammierten Modi. -
Seite 7: 41010 Led Tube Basic
41010 LED TUBE BASIC Abb. 3 1) Signal Input: Niedrigvolt Signal-Input muss am Signal-Output (6) der vorherigen Röhre angeschlossen sein oder mit dem Signal Output-Kabel vom LED-Tube Basic-Controller. 2) Ground (Erde): Stellen Sie sicher, dass die LED-Tube richtig angeschlossen ist. 3) Main-Input Kabel: Dieses Kabel muss an den Main-Output (5) der vorherigen Röhre oder an eine Hauptsteckdose angeschlossen sein. - Seite 8 Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) in das letzte Gerät zu stecken, um eine einwandfreie Übertragung auf der DMX-Datenverbindung zu sichern. Schalten Sie den Strom erst ein, wenn das ganze System aufgebaut und einwandfrei angeschlossen ist. Trennen Sie das Gerät immer vom Hauptstrom, bevor Sie Reinigungs- oder Servicearbeiten durchführen.
-
Seite 9: Stand-Alone
Stand-alone Drücken Sie die MODE-Taste, um in die MODE-Einstellung zu gelangen. Sie können 43 Optionen wählen. Sie finden alle vorprogrammierten Szenen unten. Menü Von Programm 1-38 können Sie den SET UP-Regler schieben und wählen: • Anzahl Leuchtröhren: 0 – 4000 Tubes •... -
Seite 10: Dmx-Gesteuert
DMX-gesteuert 1. Schalten Sie den Power-Schalter ein. Drücken Sie die MODE-Taste und wählen Sie den DMX-Modus. 2. Drücken Sie die Set-Up-Taste; das Display zeigt die aktuelle DMX-Startadresse. 3. Zur DMX-Steuerung müssen Sie einstellen: DMX Channel: 1-255. 4. Drücken Sie die Set-Up-Taste erneut, um die Einstellungen zu bestätigen. 5. -
Seite 11: Set Up-Beispiel
Wenn Sie den RGB-Modus aktivieren, sind die Kanäle wie folgt: Kanal 2: Rot Kanal 3: Grün Kanal 4: Blau Wenn Sie den RGB-Modus beenden möchten, deaktivieren Sie Kanal 5. Set-Up Beispiel Abb. 7... -
Seite 12: Wartung
Wartung Der Showtec LED Tube Basic Controller benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Alkohol oder Lösungsmittel. -
Seite 13: Technische Spezifikationen
Technische Spezifikationen Modell: Showtec LED Tube Basic Controller (41011) Voltage : AC 230V-50Hz (CE) Input Voltage: 9-12V / 500mA external adapter Maße :180 x 125 x 49 mm (LxBxH) Gewicht : 0,4 kg Modell: Showtec LED Tube Basic (41010) Voltage : AC 230V-50Hz (CE)
