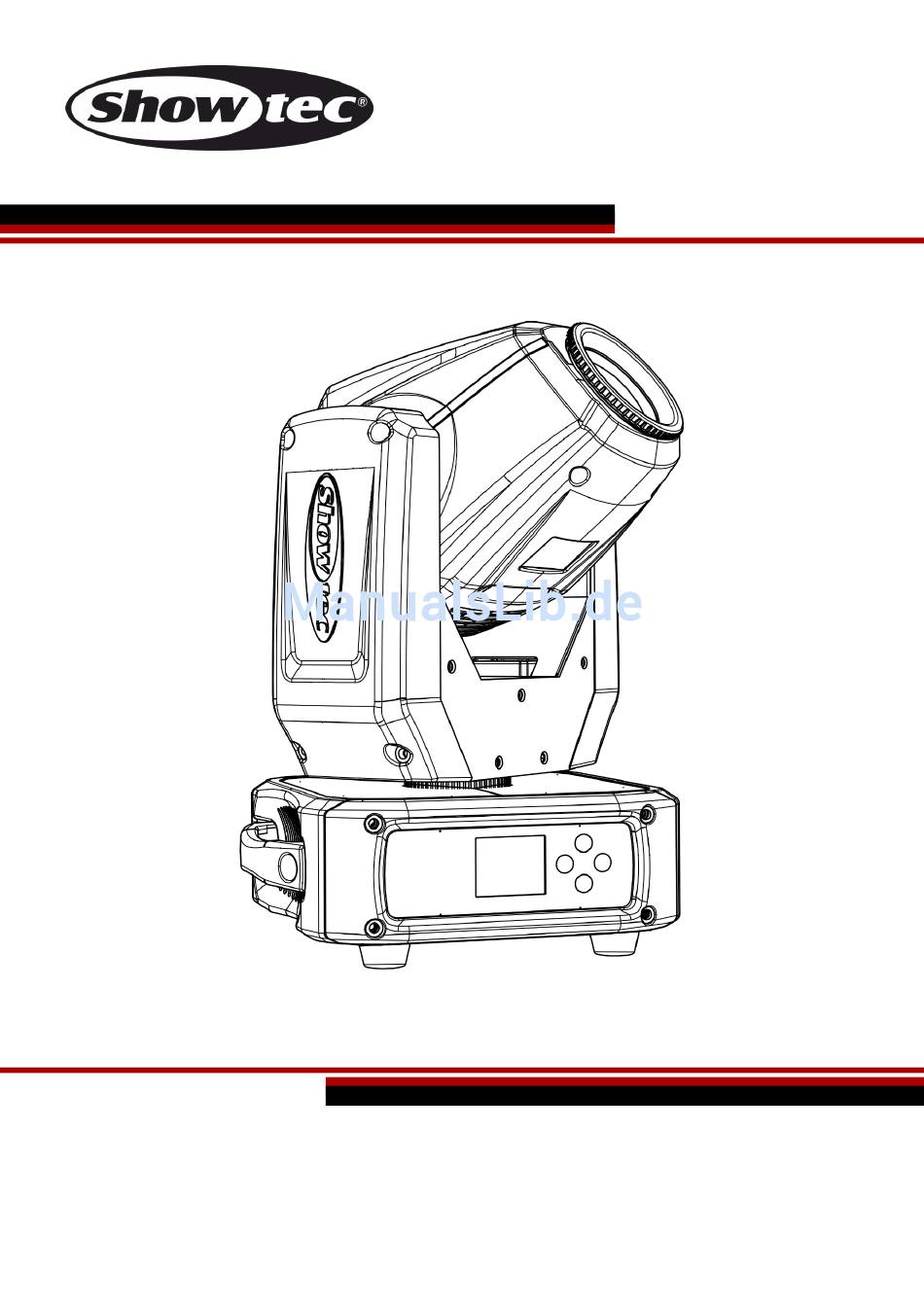

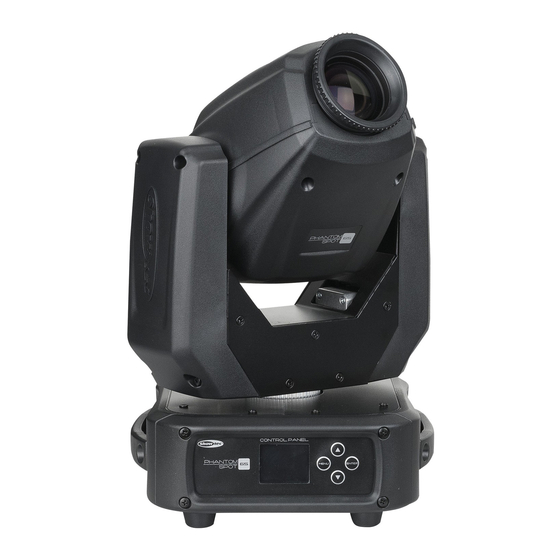

- Seite 1 HANDBUCH DEUTSCH Phantom 65 Bestellnummer: 40070 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 65 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 65 Pro Power Netzkabel (1,5 m) 1 Quick-Lock-Halterung ... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 40070...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Phantom 65 • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Netzanschlüsse
Phantom 65 Verfahrensweise: • Falls der Phantom von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. • Verwenden Sie eine Schelle, um den Phantom mithilfe der Halterung an einem Traversenrahmen zu befestigen. • Der Phantom darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. -
Seite 7: Rückgabe
Phantom 65 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Phantom 65 Beschreibung des Geräts Funktionen Der Phantom 65 von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240 V AC, 50/60 Hz • Leistungsaufnahme: 125W • Lichtquelle: 1 x 65W LED, weiß • Lichtleistung: 1870 Lux @ 5 m •... -
Seite 9: Rückseite
09) Pro Power Netzausgang, 100-240V Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 65. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Phantom 65 Steuerungsmodi Es gibt 5 Modi: • Selbstständiger Modus (Auto) • Manueller Modus • Musiktaktung • Master/Slave • DMX-512 (8CH, 13CH) Ein Phantom (Automodus, manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Phantoms (Dmx-Steuerung)
Phantom 65 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Phantoms und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
Phantom 65 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Phantom 65 Der Phantom 65 kann mit einem Controller (Steuermodus) oder selbstständig (Stand-alone-Modus) betrieben werden. Bedienfeld A) LCD-Display UP-Taste C) ENTER-Taste D) DOWN-Taste MENU-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Phantom 65 Menü-Übersicht Bestellnummer: 40070... -
Seite 15: Hauptmenü-Optionen
Phantom 65 Hauptmenü-Optionen DMX-Adresszuweisung DMX-512 / Master/Slave-Modus / Auto / Musiktaktung / Manueller Modus Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Audioempfindlichkeit / Reset / Werkseinstellungen wiederherstellen Systeminformationen Direkt nach dem Einschalten zeigt das Gerät den aktuell aktiven Modus sowie die Pan- und Tilt- Informationen an. -
Seite 16: Voreingestellte Programme
Phantom 65 Voreingestellte Programme Der Phantom verfügt über mehrere automatische Programme. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 5 Modi aus: 1. -
Seite 17: Manueller Modus
Phantom 65 5. Manueller Modus 01) Drücken Sie UP/DOWN, bis das Display „MANUAL“ anzeigt. 02) Drücken Sie ENTER, um den manuellen Modus zu aktivieren. 03) Auf dem Display erscheint nun: 04) Wählen Sie mit UP/ DOWN eine der folgenden Optionen aus: ... -
Seite 18: Erweiterte Einstellungen
Phantom 65 Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Display erscheint nun: 04) Drücken Sie UP/DOWN, um zwischen den folgenden Optionen zu wechseln: ... -
Seite 19: Dmx-Kanäle
Phantom 65 DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 20 Phantom 65 Kanal 6 – Rotierendes Goborad + Gobo-Shake Geöffnet / Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Metall) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall)
-
Seite 21: Kanäle
Phantom 65 13 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 22 Phantom 65 Kanal 9 – Rotierendes Goborad + Gobo-Shake Geöffnet / Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Metall) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall)
- Seite 23 Phantom 65 Kanal 13 – Voreingestellte Programme und musikgetaktete Programme Keine Funktion 8-23 Voreingestelltes Programm 1 24-39 Voreingestelltes Programm 2 40-55 Voreingestelltes Programm 3 56-71 Voreingestelltes Programm 4 72-87 Voreingestelltes Programm 5 88-103 Voreingestelltes Programm 6 104-119 Voreingestelltes Programm 7...
-
Seite 24: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 65 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 25: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 65 Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 26: Orientierung Der Glasgobos
Phantom 65 Orientierung der Glasgobos Beschichtete Glasgobos werden so eingelegt, dass die beschichtete Seite zum Rand des Halters zeigt (weg von der Feder). Texturglas-Gobos werden so eingelegt, dass die glatte Seite in Richtung der Feder zeigt. Das bietet das beste Ergebnis bei der Kombination von rotierenden Gobos. -
Seite 27: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 28 Phantom 65 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ...
-
Seite 29: Technische Daten
Phantom 65 Technische Daten Modell: Showtec Phantom 65 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 125W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F3AL/250V Abmessungen: 230 x 200 x 365 mm (LxBxH) Gewicht: 6,2 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 30: Abmessungen
Phantom 65 Abmessungen Bestellnummer: 40070... - Seite 31 Phantom 65 Bestellnummer: 40070...
- Seite 32 ©2017 Showtec...
