9
INPUT CH-A/CH-B (XLR)
Symetryczne wejścia liniowe XLR dla kanału A i B.
10
INPUT CH-A/CH-B (JACK 6,3 MM)
Symetryczne wejścia jack dla kanału A i B.
11 INPUT CH-A/CH-B (Cinch)
Symetryczne wejścia cinch dla kanału A i B.
Wejścia liniowe służą do podłączania do pulpitu mikserskiego lub innego źródła sygnału. W trybie
BTL kanał A musi być użyty jako wejście.
12 GROUND OFF/ON
Funkcja ta (włącznik nie jest wciśnięty) może zapobiec powstawaniu przydźwięków, gdy zostaną podłączone
urządzenia z różnym potencjałem uziemienia.
13
LIMITER
Opcjonalny clip limiter. Jeśli włącznik jest wciśnięty, uruchamia się funkcja zintegrowanego clip limitera,
który ogranicza wyjście końcówki mocy do maksymalnego możliwego poziomu wyjściowego.
14 MODE
STEREO-MODE (STR): W trybie stereo kanały końcówki mocy A i B pracują niezależnie od siebie. Wzmacniane
mogą być zarówno sygnały stereo, jak i całkowicie różne sygnały poprzez kanał A i B.
PARALLEL-MODE (PAR): Jedno wejście liniowe (INPUT A lub B) doprowadza ten sam sygnał do obu
kanałów końcówki mocy A i B.
BRIDGE-MODE (BRI): W trybie BTL obie końcówki mocy A i B przełączane są na końcówkę mocy mono o
większej mocy.
Jako wejście liniowe służy kanał A, dostosowanie głośności następuje poprzez regulator głośności dla kanału
A, a jako wyjście końcówki mocy służą przyłącza zaciskowe (czerwone przyłącze zaciskowe kanału A jako
biegun dodatni (+), a czerwone przyłącze zaciskowe kanału B jako biegun ujemny (-)).
WAŻNE: w trybie BTL łączna impedancja podłączonego systemu głośników nie może być niższa niż 8 Ω.
Downloaded from www.Manualslib.com

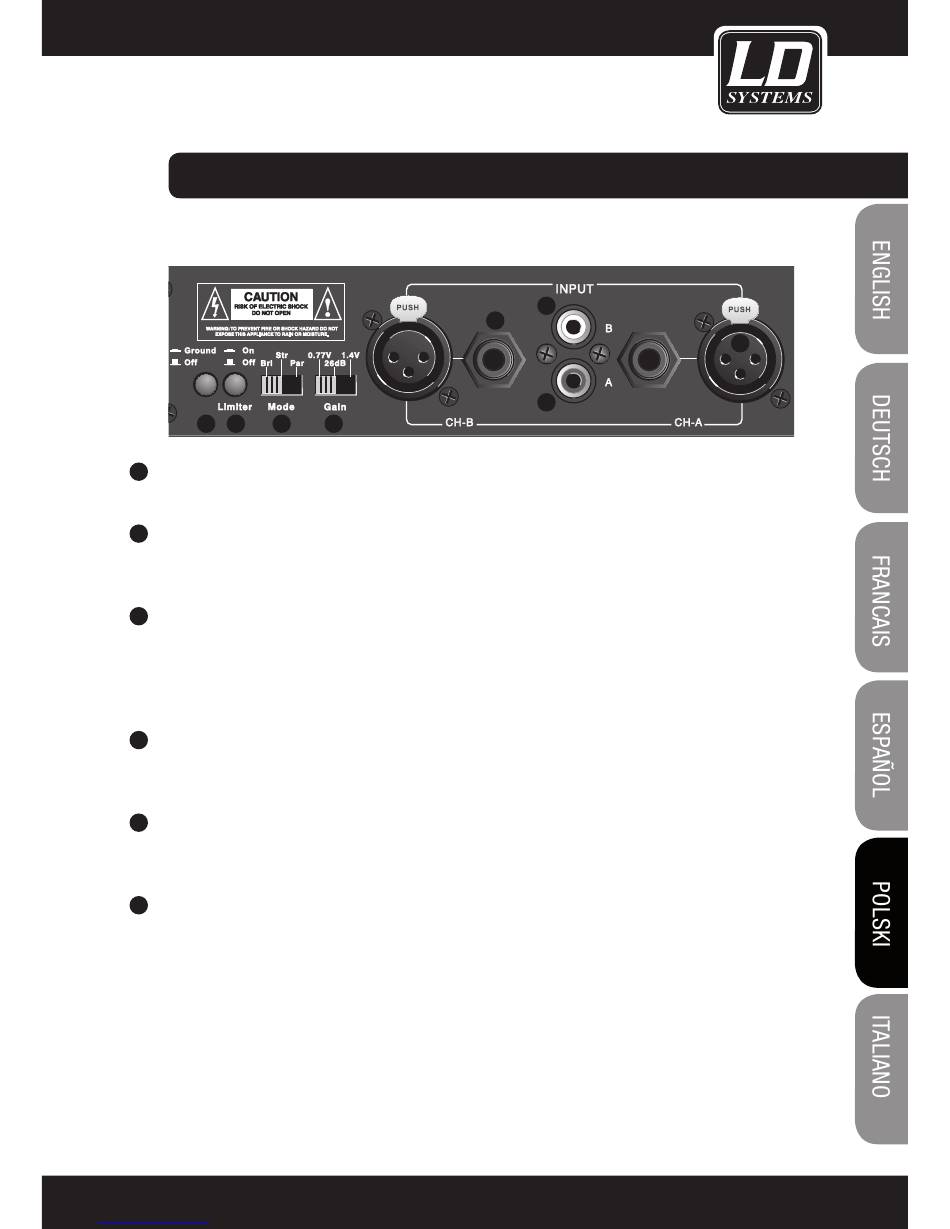

PRZYłąCZA, ELEMENTY OBSŁUGI I WSKAźNIKI:
12 13 14 15
