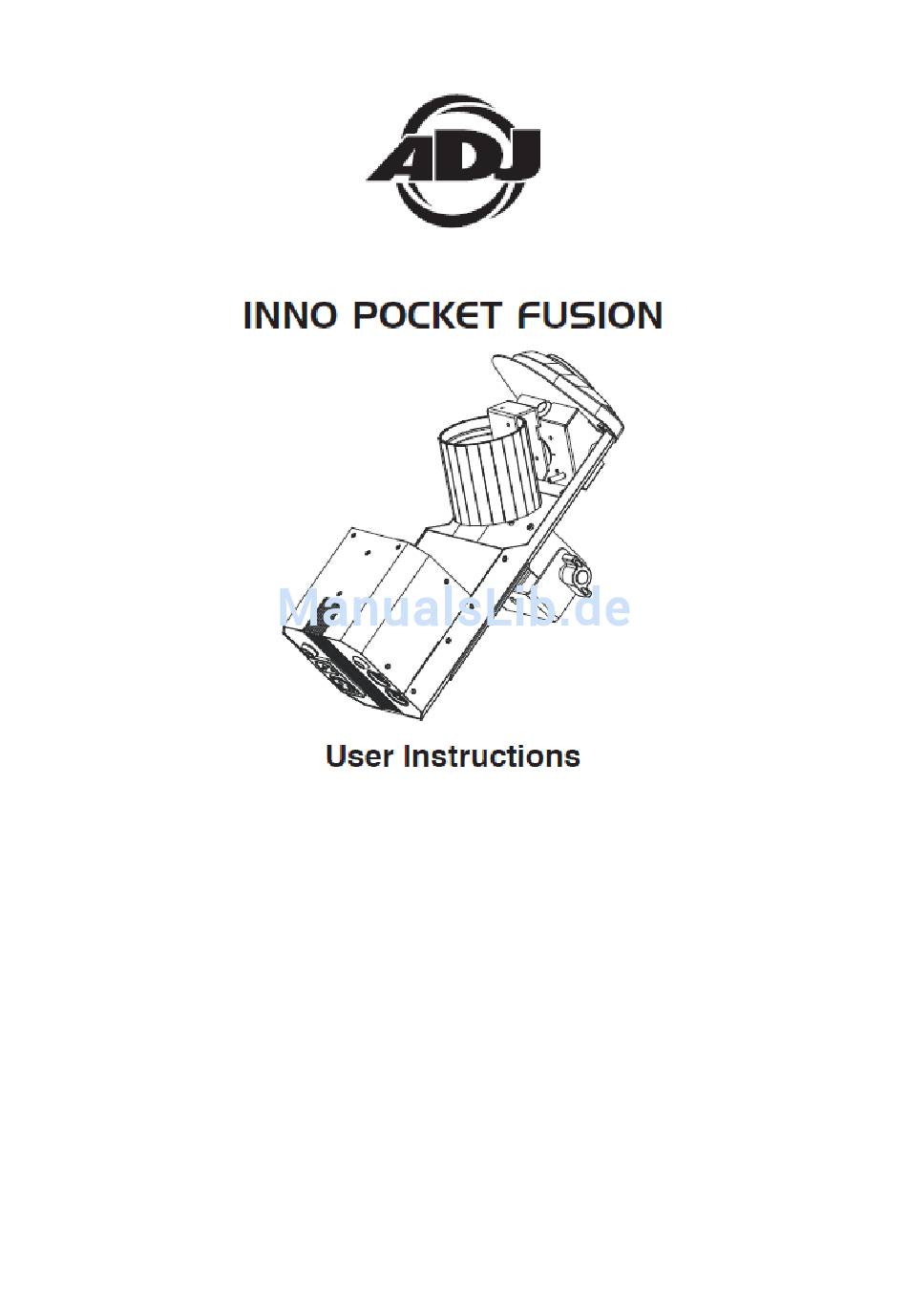

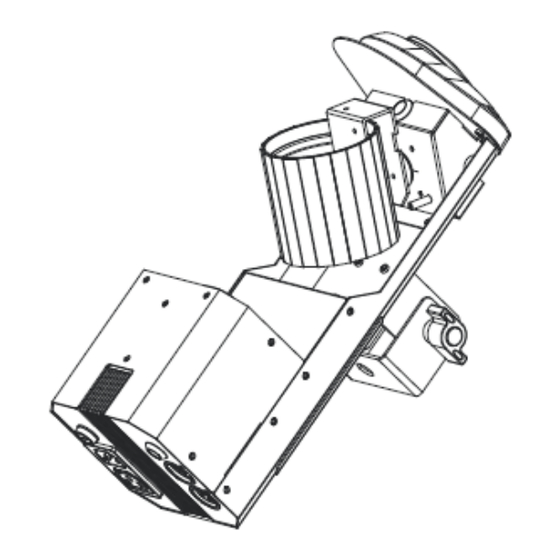

- Seite 1 Bedienungsanleitung 2/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 24 FEHLERBEHEBUNG ................................24 TECHNISCHE DATEN ................................25 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................26 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................27 ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Inno Pocket Fusion von ADJ Products, LLC, entschieden haben. Jeder Inno Pocket Fusion wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Laser - Warn- Und Sicherheitshinweise
LASER – WARN- UND SICHERHEITSHINWEISE ACHTUNG! KEIN SCHUTZ BEI ABGENOMMENEM GEHÄUSE Im Inno Pocket Fusion befindet sich ein Hochleistungslaser. Öffnen Sie nicht das Gehäuse des Lasers, da Sie sich sonst einer gesundheitsschädlichen Laserstrahlung aussetzen könnten. Die Laserstrahlungsklassen können, wenn das Gerät geöffnet ist, zu Erblindung, Hautverbrennungen und Feuer führen. - Seite 6 Der Nutzer des Geräts ist für die rechtlichen Anforderungen am Standort / im Land der Verwendung verantwortlich. Verwenden Sie für die Verkabelung der Beleuchtung, vor allem wenn Sie Scheinwerfer und Effektgeräte über Kopf aufhängen, immer ordnungsgemäße Sicherheitskabel. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 6...
-
Seite 7: Laser-Warnschilder
LASER-WARNSCHILDER ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 7... -
Seite 8: Einrichtung Des Geräts
Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Pocket Fusion kann über das DMX-512-Protokoll angesteuert werden. Der Inno Pocket Fusion verfügt über 5 DMX-Kanal- Modi. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX- 512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). - Seite 9 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 9...
-
Seite 10: Systemmenü
Master Slave 1 Slave 2 Show 1-8 Musiksteuerungs-Modus Musikempfindlichkeit DMX – Letzter Zustand Dimmer-Modus Schwenkungs-Modus Neigungs-Modus LED-Anzeige Normal Umgekehrt Selbsttest Manuelle Steuerung Betriebsstunden des Geräts Firmware-Version Zurücksetzen Verdunkelungs-Modus ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 10... - Seite 11 1. Drücken Sie auf MENU, bis "DNST" angezeigt wird; drücken Sie dann auf ENTER. 2. Es wird entweder "MAST" oder "LAST" angezeigt. Wählen Sie den Betriebsmodus, mit dem das Gerät beim Einschalten oder bei fehlendem DMX-Signal betrieben werden soll. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 11...
- Seite 12 Funktion gefunden haben, betätigen Sie die ENTER-Taste. 3. Nachdem Sie die ENTER-Taste betätigt haben, stellen Sie die Werte mit den UP- und DOWN-Tasten ein und testen die Funktion. Zum Verlassen betätigen Sie die MENU-Taste. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 12...
-
Seite 13: Menü Zur Einstellung Der Anfangsposition
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 13... -
Seite 14: Betrieb
BETRIEB Betriebsmodi: Der Inno Pocket Fusion kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. • Musiksteuerungs-Modus - Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen aus. -
Seite 15: Einrichten Von Master/Slave
SOUND ON & OFF - Mit diesen Tasten aktivieren und deaktivieren Sie den Musiksteuerungs-Modus. SHOW - Damit aktivieren Sie den Show-Modus. Mit den Tasten 1 bis 9 wählen Sie Ihre gewünschte Show aus. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 15... -
Seite 16: Dmx-Kanal-Modus
Wenn sich Kanal 1 zwischen den Werten 8 und 215 befindet, steuert Kanal 2 die Showgeschwindigkeit. Wenn sich Kanal 1 zwischen den Werten 216 und 255 befindet, steuert Kanal 2 die Musikempfindlichkeit. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 16... -
Seite 17: Dmx-Kanal-Modus
MASTER-DIMMER 0-100 % LASER-STROBE 0 - 7 VERDUNKELUNG 8-15 OFFEN 16-131 STROBOSKOPEFFEKT LANGSAM - SCHNELL 132-239 OFFEN 240-247 ZUFALLS-STROBE 248-255 OFFEN ZURÜCKSETZEN 0-89 NULL 90-99 ALLE ZURÜCKSETZEN 100-255 NULL ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 17... -
Seite 18: Dmx-Kanal-Modus
IM UHRZEIGERSINN LANGSAM - 121-135 SCHNELL 136-245 ANHALTEN ENTGEGEN UHRZEIGERSINN LANGSAM - 246-255 SCHNELL ANHALTEN LASER-STROBE VERDUNKELUNG 8-15 OFFEN 16-131 STROBOSKOPEFFEKT LANGSAM - 132-239 SCHNELL 240-247 OFFEN 248-255 ZUFALLS-STROBE OFFEN ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 18... -
Seite 19: Dmx-Kanal-Modus
232-239 OFFEN 240-247 ZUFALLS-STROBE 248-255 OFFEN 0-255 MASTER-DIMMER 0-100 % LASERBEWEGUNG ANHALTEN 10-120 IM UHRZEIGERSINN LANGSAM - SCHNELL 121-135 ANHALTEN 136-245 ENTGEGEN UHRZEIGERSINN LANGSAM - SCHNELL 246-255 ANHALTEN ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 19... -
Seite 20: Dmx-Kanal-Modus
STROBOSKOPEFFEKT LANGSAM - SCHNELL 132-139 OFFEN 140-181 LANGSAM ÖFFNEN - SCHNELL SCHLIESSEN 182-189 OFFEN 190-231 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 232-239 OFFEN 240-247 ZUFALLS-STROBE 248-255 OFFEN 0-255 MASTER-DIMMER 0-100 % ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 20... - Seite 21 DIMMER-MODUS 0-20 STANDARD 21-40 BÜHNE 41-60 61-80 ARCHITEKTUR 81-100 KINO 101-255 STANDARD-DIMMEREINSTELLUNG ZURÜCKSETZEN 0-69 NULL 70-79 VERDUNKELUNG MIT SCHWENKUNGSBEWEGUNG VERDUNKELUNG MIT FARBRADBEWEGUNG 80-89 ALLE ZURÜCKSETZEN NULL 90-99 100-255 ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 21...
-
Seite 22: Netzkabel In Serienschaltung
Es können maximal 22 Geräte bei 120 V und 38 bei 240 V angeschlossen werden. Bei mehr als 4 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden. PHOTOMETRISCHES DIAGRAMM ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 22... -
Seite 23: Dimmungskurven-Diagramm
Kreuzschraubendreher schrauben Sie die Sicherungshalterung heraus, die sich auf an der Unterseite neben den IEC-Ein- und Ausgängen befindet. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 23... -
Seite 24: Reinigung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 24... -
Seite 25: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 25... -
Seite 26: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 26... -
Seite 27: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 28...
