Verwandte Anleitungen für ADJ Inno Pocket Scan
Inhaltszusammenfassung für ADJ Inno Pocket Scan

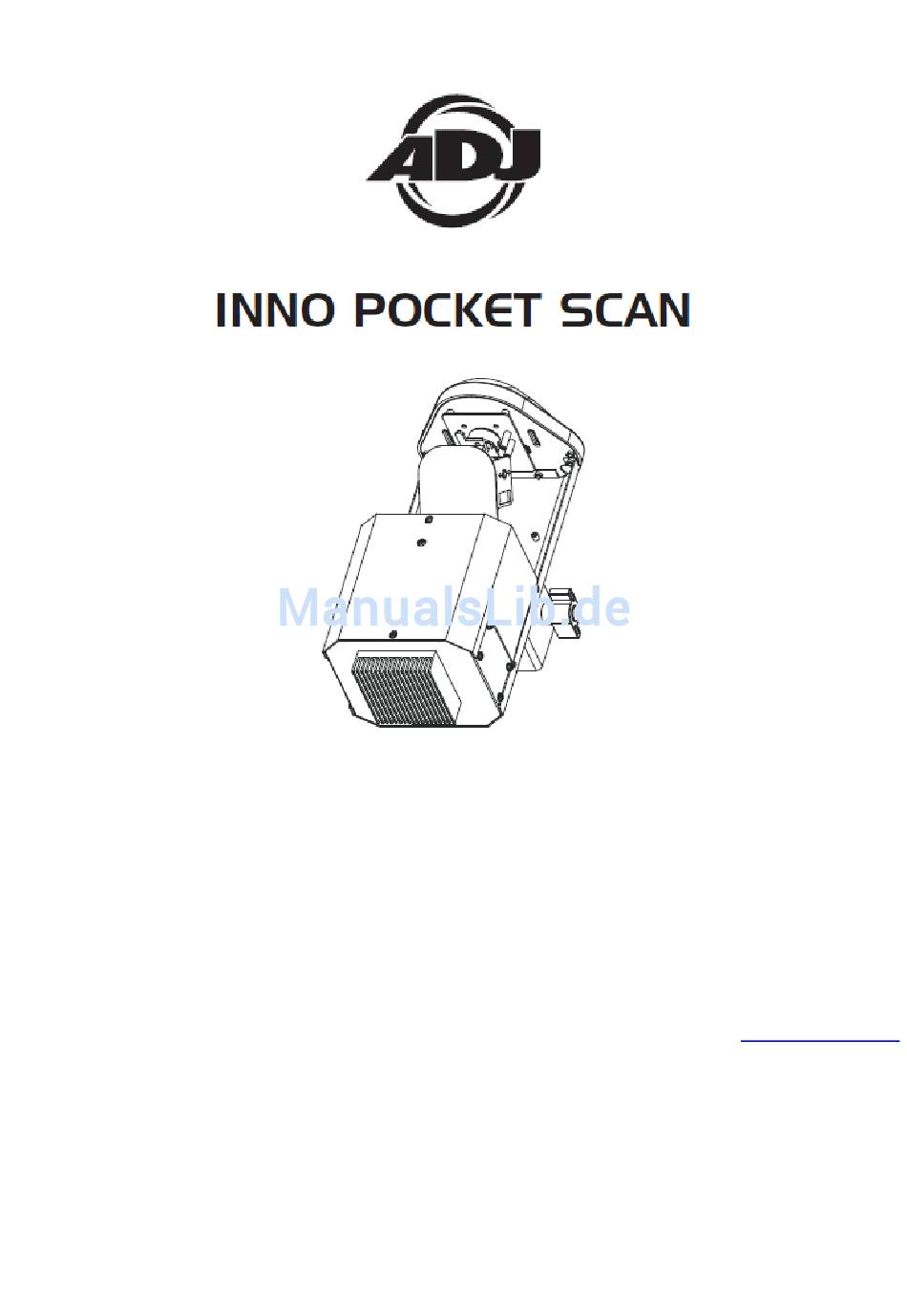

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 7/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................16 TECHNISCHE DATEN ................................17 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................18 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Inno Pocket Scan von ADJ Products, LLC, entschieden haben. Jeder Inno Pocket Scan wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
A. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind. B. Das Gerät Regen oder Wasser ausgesetzt worden ist. C. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 5... -
Seite 6: Einrichtung Des Geräts
Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Pocket Scan kann über das DMX-512-Protokoll angesteuert werden. Der Inno Pocket Scan ist ein 6-Kanal DMX-Gerät. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Seite des Geräts vergeben. - Seite 7 Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 7...
-
Seite 8: Systemmenü
Bestätigen und Verlassen des Menüs auf die Taste ENTER. HINWEIS: In einer Master/Slave-Konfiguration können Sie ein Gerät als Master definieren und dann das nächste Gerät als "SL 2"; die Geräte bewegen sich nun entgegengesetzt zueinander. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 8... - Seite 9 1. Drücken Sie auf MENU, bis "DISP" angezeigt wird; betätigen Sie dann ENTER. 2. Betätigen Sie die Taste UP, und wählen Sie zum "Umklappen" der Anzeige "DSIP" und zum "Zurückklappen" erneut "DISP". 3. Bestätigen Sie mit ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 9...
- Seite 10 - Mit dieser Funktion können Sie das Gerät zurücksetzen. 1. Drücken Sie auf MENU, dann auf UP oder DOWN, bis “RSET” angezeigt wird; drücken Sie dann ENTER. 2. Das Gerät wird nun zurückgesetzt. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 10...
-
Seite 11: Menü Zur Einstellung Der Anfangsposition
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 11... -
Seite 12: Betrieb
BETRIEB Betriebsmodi: Der Inno Pocket Scan kann in drei verschiedenen Modi betrieben werden. In jedem Modus können Sie das Gerät als Stand-alone oder in der Master/Slave-Konfiguration betreiben. Im nächsten Abschnitt sind die Unterschiede zwischen den einzelnen Betriebsmodi aufgelistet. • Musiksteuerungs-Modus - Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen aus. -
Seite 13: Einrichten Von Master/Slave
Es können maximal 19 Geräte bei 120 V und 35 bei 240 V angeschlossen werden. Bei mehr als 4 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 13... -
Seite 14: Dmx_Werte Und -Eigenschaften
MASTER-DIMMER 0% - 100% DIMMER-MODUS 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 14... -
Seite 15: Uc Ir-Fernbedienung
Absenkung T (ms) Absenkung T Absenkung T Standard (ms) (ms) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Kino 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 15... -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 16... -
Seite 17: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 17... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 18... -
Seite 19: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Pocket Scan Bedienungsanleitung Seite 20...
