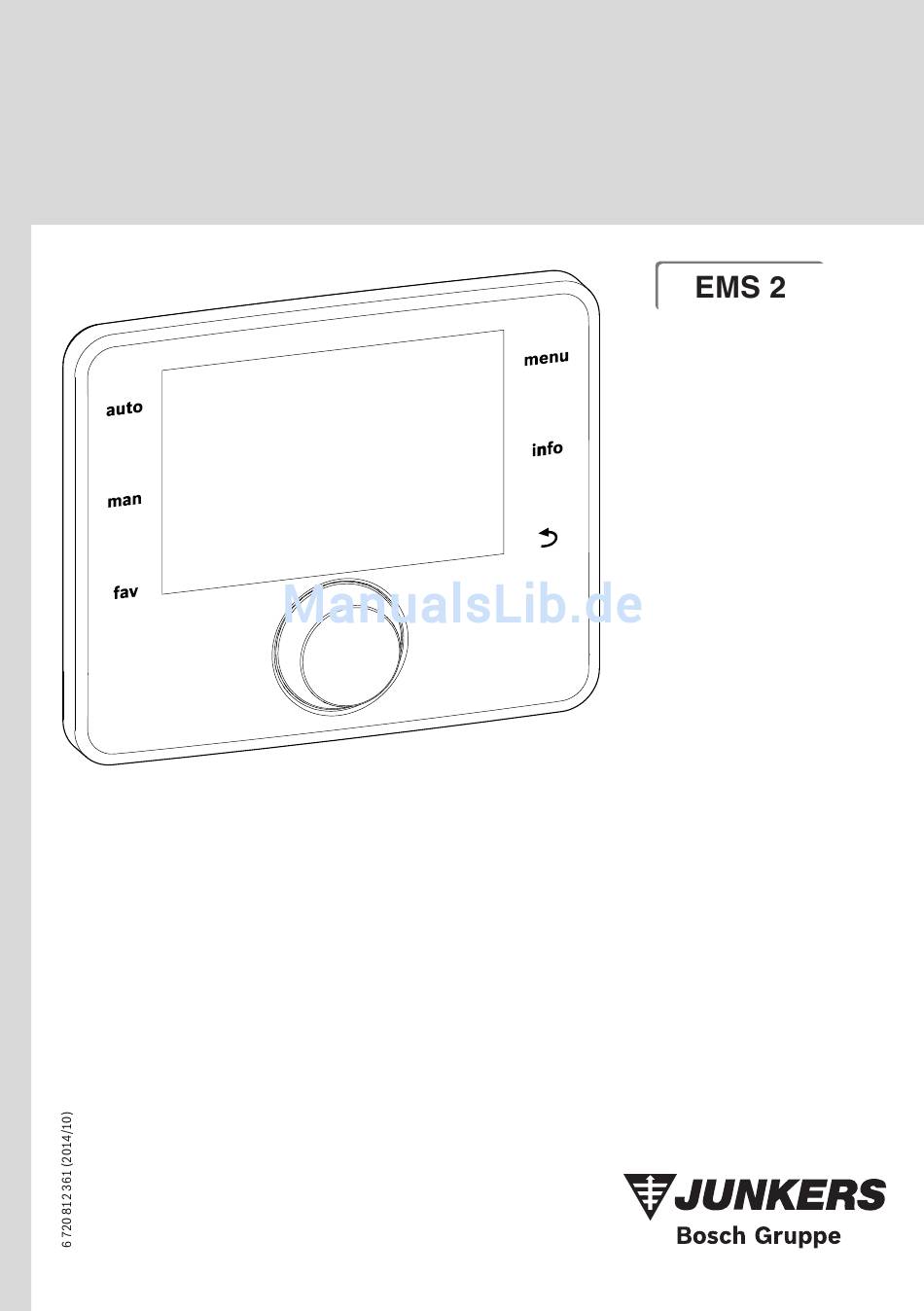

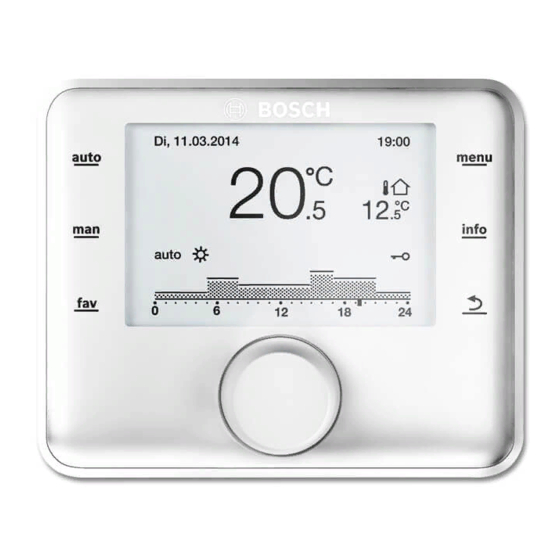

- Seite 1 Installationsanleitung für den Fachmann CR 400 | CW 400 | CW 800 Bedieneinheit 6 720 812 361-13.2O...
-
Seite 2: Inhaltsverzeichnis
......23 5.4.2 Wichtige Einstellungen für die Heizung ..23 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
▶ Installationsanleitungen (Wärmeerzeuger, Module, usw.) vor der Installation lesen. ▶ Sicherheits- und Warnhinweise beachten. ▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten. ▶ Ausgeführte Arbeiten dokumentieren. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 4: Angaben Zum Produkt
Einliegerwohnung, Bild 1, [2]) – Haus mit mehreren Wohnungen (CW 400/CW 800 als Regler und CR 100 als Fernbedienung, Installation der CW 400/CW 800 im Wärmeerzeuger). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 5: Wichtige Hinweise Zur Verwendung
Konformitätserklärung Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen Anforderun- gen. Die Konformität wurde mit der CE-Kennzeichnung nachge- wiesen. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 6: Lieferumfang
[1] Sockel für Wandinstallation [2] Bedieneinheit [3] Installationsmaterial [4] Technische Dokumentation [5] Außentemperaturfühler (nur bei CW 400/CW 800) [6] Einbaurahmen zur Installation im Wärmeerzeuger (nur bei CW 400/CW 800) CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 7: Technische Daten
Konstantheizkreis • Die Widerstandswerte zeigen Mittelwerte und sind mit To- • MM 200: Modul für 2 gemischte Heizkreise, Speicherlade- leranzen behaftet. kreise oder Konstantheizkreise CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 8: Gültigkeit Der Technischen Dokumentation
Arten der Installation Wie die Bedieneinheit zu installieren ist, ist von der Verwen- dung der Bedieneinheit und vom Aufbau der gesamten Anlage abhängig ( Kapitel 2, Seite 4). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 9 Installation ≥ 1000 6 720 812 361-08.1O Bild 4 Installationsort im Referenzraum CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 10: Installation Im Referenzraum
BUS/ EMS/BB 3,5 mm 6 720 645 407-04.1O Bild 5 Installation des Sockels 6 720 812 361-04.2O Bild 6 Anschluss der Bedieneinheit an einem Wärme- erzeuger CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 11: Bedieneinheit Einhängen Oder Abnehmen
Bedieneinheit einhängen 1. Bedieneinheit oben einhängen. 2. Bedieneinheit unten einrasten. 6 720 812 361-06.2O Bild 8 Bedieneinheit abnehmen 6 720 812 361-05.2O Bild 7 Bedieneinheit einhängen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 12: Installation Im Wärmeerzeuger
Bild 9 Abdeckung an der Rückseite der Bedieneinheit lösen 6 720 812 361-12.2O Bild 11 Einbaurahmen an der Rückseite der Bedieneinheit anbringen ▶ Installationsanleitung des Wärmeerzeugers beachten. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 13: Installation Eines Außentemperaturfühlers
Um die Außentemperatur korrekt zu erfassen: 6 720 812 360-07.1O Bild 12 Installationsort des Außentemperaturfühlers (bei außentemperaturgeführter Regelung mit oder ohne Einfluss der Raum- temperatur) CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 14: Grundlagen Der Bedienung
Das erste Drücken des Auswahl- knopfs bewirkt jedoch nur das Einschalten der Hintergrundbeleuchtung. Wenn kein Bedie- nelement betätigt wird, geht die Hintergrund- beleuchtung automatisch aus. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 15: Bezeichnung Erläuterung
▶ Drücken, um das Eingabefeld zur Auswahl des Heizkreises in der Standardanzeige zu aktivieren (nur bei Anlagen mit mindestens zwei Heizkreisen), Bedienungsanleitung der Bedieneinheit. Tab. 5 Bedienelemente CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 16: Übersicht Der Symbole Im Display
Die Höhe der Balken stellt grob die gewünschte Raumtemperatur in den verschie- denen Zeitabschnitten dar. Die Zeitmarkierung zeigt im Zeitprogramm in 15-Minuten-Schritten Zeitmarkierung (= Einteilung der Zeitskala) auf die aktuelle Uhrzeit. Tab. 6 Symbole bei Standardanzeige CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 17 Ein Kommunikationsmodul ist im System vorhanden und eine Verbindung zum heit Bosch/Junkers Server ist aktiv. Tastensperre ist aktiv (auto-Taste und Auswahlknopf gedrückt halten, um die Tas- tensperre ein- oder auszuschalten). Tab. 6 Symbole bei Standardanzeige CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 18: Bedienung Des Servicemenüs
▶ Auswahlknopf drehen, um einen Eintrag Änderung verwerfen zu markieren. ▶ Zurück-Taste drücken, um die Änderung Schieberegler zu verwerfen. ▶ Auswahlknopf drehen, um den Einstell- wert zwischen Minimum und Maximum einzustellen. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 19: Übersicht Des Servicemenüs
MM 100/MM 200 und MS 100/MS 200. Wei- 4. Codierung der Module (Anleitungen der Module beach- tere mögliche Anlagen sind in den Planungsun- ten) terlagen dargestellt. 5. Anlage einschalten 6. Anlage entlüften CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 20: Allgemeine Inbetriebnahme Der
Die Markierung steht auf Weiter. ▶ Wenn die Uhrzeit richtig eingestellt ist, Aus- wahlknopf drücken, um die Uhrzeit zu über- nehmen. Tab. 8 Allgemeine Einstellungen bei der Inbetriebnahme CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 21 (Weitere Untereinstellungen Kapitel 7.1.3 ab stellen Seite 32) Absenkart Welche Absenkart soll eingestellt werden? Reduzierter Betrieb | Außentemperaturschwelle | Raumtemperaturschwelle Tab. 9 Inbetriebnahme mit dem Konfigurationsassistenten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 22 Ja | Nein Solarsystem in Betrieb nehmen? Konfiguration bestätigen Bestätigen | Zurück Stimmen alle Einstellungen mit der installierten Anlage überein? Tab. 9 Inbetriebnahme mit dem Konfigurationsassistenten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 23: Weitere Einstellungen Bei Der Inbetriebnahme
überprüft und ggf. angepasst werden. Nur so wird die einwandfreie Funktion der Warmwasserbereitung sicherge- stellt. ▶ Einstellungen im Menü Warmwassersystem I ... II prüfen ( Kapitel 7.2, Seite 41). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 24: Außerbetriebnahme / Ausschalten
Informationen zur Bedienung des Servicemenüs sind in Kapitel 4 ab Seite 14 zusammengefasst. Die Grundeinstellungen sind in der Spalte Ein- stellbereich hervorgehoben ( Kap. 7.1 bis 7.6). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 25 6 720 812 361-101.2O Bild 15 Übersicht des Servicemenüs 1/4 Nur verfügbar, wenn kein Kaskadenmodul (z.B. MC 400) installiert ist. Nur bei Konstantheizkreisen verfügbar. Nur bei Warmwassersystem I verfügbar. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 26 Sichtb. in Standardanzeige Pumpensparmodus Erkennung offenes Fenster PID-Verhalten 6 720 812 361-102.2O Bild 16 Übersicht des Servicemenüs 2/4 Nur verfügbar, wenn kein Kaskadenmodul (z.B. MC 400) installiert ist. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 27 6 720 812 361-103.2O Bild 17 Übersicht des Servicemenüs 3/4 Nur bei Warmwassersystem I verfügbar. Nur bei Wärmeerzeuger mit EMS 2 oder mit Modul MM 100/MM 200 verfügbar. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 28: Einstellungen Für Heizung
6 720 812 361-104.2O Bild 18 Übersicht des Servicemenüs 4/4 Nur verfügbar, wenn kein Kaskadenmodul (z.B. MC 400) installiert ist. Einstellungen für Heizung Bild 19 Menü Einstellungen Heizung CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 29: Menü Anlagendaten
Maß für die thermische Speicherkapazität des beheizten Gebäudes ( Gebäudeart, Seite 30). Schwer Hohe Speicherkapazität Mittel Mittlere Speicherkapazität Leicht Geringe Speicherkapazität Tab. 11 Einstellungen im Menü Anlagendaten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 30: Auswirkung
Beispiel für die gedämpfte Außentemperatur ▶ Um den Außentemperaturverlauf der letz- ten 2 Tage anzusehen: Menü Info > [1] aktuelle Außentemperatur Außentemperatur > Außentemperatur- [2] gedämpfte Außentemperatur verlauf öffnen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 31: Menü Kesseldaten
Entlüftungsfunktion z. B. nach einer Wartung einschalten. Auto Siphonfüllprogramm Programm zum Füllen des Siphons im Wärmeerzeuger mit minimaler Leistung Ein Kessel minimum Tab. 14 Einstellungen im Menü Kesseldaten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 32: Menü Heizkreis 1
CR 100 als Fernbedienung für den gewählten Heizkreis installiert CR10 CR 10 als Fernbedienung für den gewählten Heizkreis installiert Tab. 15 Einstellungen im Menü Heizkreis 1 ... 8 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 33: Heizkörper
Frostschutz – 20 ... 5 ... 10 °C Grenztemp. Mischer Ausgewählter Heizkreis gemischt Nein Ausgewählter Heizkreis ungemischt Tab. 15 Einstellungen im Menü Heizkreis 1 ... 8 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 34: Außentemperatur Geführt - Außentemperatur Mit Fußpunkt: Einfache Heiz
Seite 38. • Bei außentemperaturgeführter Regelung können nur Sommerbetrieb, Absenkbetrieb (je nach gewählter Absen- kart), Warmwasservorrang oder Dämpfung der Außentem- peratur (durch reduzierte Heizlast aufgrund guter CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 35 Heizkurve verfügbar. Max. Vorlauftem- 30 ... 75 ... 85 °C Maximale Vorlauftemperatur peratur (Heizkörper/Konvektor) 30 ... 48 ... 60 °C (Fußbodenheizung) Tab. 16 Menü Heizkurve einstellen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 36 Für den Verlauf der Heizkurve (Neigung/Steilheit) sind die mi- nimale Außentemperatur ( Seite 30) und die Auslegungs- temperatur (Vorlauftemperatur bei minimaler Außentemperatur) bestimmend ( Bild 21 und 22, links). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 37 = 75 °C VL,max [5] Parallelverschiebung der Grundkurve [1] durch Veränderung des Raumtemperatur-Offsets –3 oder Reduzieren der gewünschten Raumtemperatur, Begrenzung bei T = 75 °C VL,max CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 38: Fußboden-Heizkörper, Heizung Konvektor
– geeignet für Gebäude in offener Bauweise mit wenigen Nebenräumen ohne eigene Bedieneinheit – weniger komfortabel als reduzierter Betrieb – sparsamer als reduzierter Betrieb – nur verfügbar, wenn die Raumtemperatur erfasst wird. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 39: Menü Estrichtrocknung
Heizungspumpe ausgeschaltet. suchen und das vorgeschriebene Proto- • Wenn die Außentemperatur die Frostschutz Grenztempe- koll führen. ratur unterschreitet, wird die Heizungspumpe eingeschal- tet. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 40 Estrichtrocknung vorübergehend anhalten. Wenn die maximale Unterbre- chungsdauer überschritten wird, erscheint eine Störungsanzeige. Nein Tab. 18 Einstellungen im Menü Estrichtrocknung (Bild 25 zeigt die Grundeinstellung des Estrichtrocknungsprogramms) CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 41: Einstellungen Für Warmwasser
Elektrische Baugruppen und Bauteile für den gewählten Warmwasserspeicher an Mo- dul MS 100/MS 200 oder MM 100/MM 200 angeschlossen Tab. 19 Einstellungen in den Menüs Warmwassersystem I ... II CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 42 Die Grundeinstellung hängt vom instal- lierten Wärmeerzeuger ab. Die Zirkulationspumpe kann nicht vom Wärmeerzeuger angesteuert werden. Tab. 19 Einstellungen in den Menüs Warmwassersystem I ... II CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 43 Temp. Tägl. Aufheizung 00:00 ... 02:00 Uhrzeit für den Start der täglichen Aufheizung. Zeit ... 23:45 Tab. 19 Einstellungen in den Menüs Warmwassersystem I ... II CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 44: Einstellungen Für Solaranlagen
Anleitung des eingesetzten Moduls beschrieben. den. Weiterführende Information in den technischen Im Menü Einstellungen Solar sind bei allen Solaranlagen die Dokumenten zum Kaskadenmodul beachten. in Tabelle 20 aufgeführten Untermenüs verfügbar. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 45: Diagnosemenü
Anlage. Technische Dokumente • Halten: Einschaltoptimierung ist für den Heizkreis aktiv, des Wärmeerzeugers, der Module und anderer Anlagenteile be- ( Bedienungsanleitung). achten. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 46 Zustand sich die Warmwasserbereitung befin- • B.Schutz: Blockierschutz ist aktiv; Pumpe wird regelmäßig det. Dieser Status ist für die Warmwasser-Solltemperatur aus- kurz angeschaltet. schlaggebend. • keineAnf: Keine Anforderung. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 47: Menü Störungsanzeigen
Wartungsanzeige mit Störungs-Code und der hinter- legten Adresse an. Der Endkunde kann Sie dann benachrichti- gen, um einen Termin zu vereinbaren ( Kapitel 8, Seite 48). CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 48: Menü Reset
Körperwärme usw. fernhalten. ▶ Den angezeigten Korrekturwert für die Raumtemperatur abgleichen ( – 3 ... 0 ... + 3 K). Tab. 24 Einstellungen im Menü Kalibrierung CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 49 Wenn Abweichungen bestehen, die fen, ob die eingebaute Speicherladepumpe über Pumpe austauschen Fortsetzung auf die erforderliche Leistung verfügt nächster Seite Zu große Verluste Zirkulationsleitung Zirkulationsleitung prüfen Tab. 25 Störungsanzeigen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 50 Busleitung reparieren bzw. austau- dule vom EMS-BUS entfernen und Regelgerät aus- schen. und wieder einschalten. Prüfen, ob Störungsursa- Defekten EMS-BUS-Teilnehmer aus- che Modul oder Modulverdrahtung tauschen Tab. 25 Störungsanzeigen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 51 Die Verbindungsleitung EMS zum Solarmodul auf Beschädigte Kabel austauschen Beschädigung prüfen. Busspannung am Solarmo- dul muss zwischen 12-15 V DC liegen. Solarmodul defekt Modul austauschen Tab. 25 Störungsanzeigen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 52 Wenn die Fühlerwerte gestimmt ha- cherfühlers unten am Solarmodul laut Tabelle prü- ben, aber die Spannungswerte nicht übereinstimmen, dann das Modul aus- tauschen Tab. 25 Störungsanzeigen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 53: Umweltschutz/Entsorgung
Recycling gewähr- Inbetriebnahmeprotokoll Tab. 26 Ident.-Nr. der Bedieneinheit bei der Installation hier eintragen. ▶ Inbetriebnahmeprotokoll bei der Inbetriebnahme ausfüllen. Es dient zur Information. CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) -
Seite 54: Einstellung
..s Maximale Heizleistung Einstellwert (in Prozent) ..% Obergrenze max. Heizleist. Einstellwert (in Prozent) ..% Tab. 28 Einstellungen bei der Inbetriebnahme im Menü Kesseldaten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 55 Einstellwert Luftkorrekturf. max. Lüfterl. Einstellwert Notwechselbetrieb Nein Verzög.zeit Turbinensign. Eingestellte Zeit (in Sekunden) ..s Tab. 28 Einstellungen bei der Inbetriebnahme im Menü Kesseldaten CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 56 Raum- und Außentemp. Frostschutz Eingestellte Temperatur Grenztemp. Tab. 29 Einstellungen bei der Inbetriebnahme im Menü Heizkreis 1 ... 8 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 57 ..% ..% ..% ..% ..% ..% ..% ..% Tab. 30 Einstellungen bei der Inbetriebnahme im Menü Heizkurve einstellen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 58 ..× 3 min ..× 3 min Dauerhaft Automat. Therm. Desinfekt. Nein Tab. 31 Einstellungen bei der Inbetriebnahme im Menü Warmwassersystem I ... II CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
-
Seite 59: Index
Außentemperaturgeführte Regelung Einstellungen Solar ........... 23 mit Einfluss der Raumtemperatur ......4, 34 Einstellungen Warmwasser ........23 mit Fußpunkt ............34 Funktionstest ............23 mit optimierter Heizkurve ...........34 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10) - Seite 60 ..............35 für Fußbodenheizung ..........37 für Heizkörper ............37 Produktdaten zum Energieverbrauch ........7 für Konvektoren ............37 Pumpe testen ..............45 Heizsystem ..............35 Pumpenkennfeld ............31 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 61 Ursache ..............48 Zusatz-Code .............48 Störungshistorie ............47 Stromausfall ...............24 Stromversorgung ............24 Systemkonfiguration (automatisch) ........20 Tasten ................14 Technische Daten ............7 Temperaturfühler Kennwerte ..............7 Thermische Desinfektion ..........44 Thermostatventil ............8 CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
- Seite 62 Notizen CR 400 | CW 400 | CW 800 – 6 720 812 361 (2014/10)
