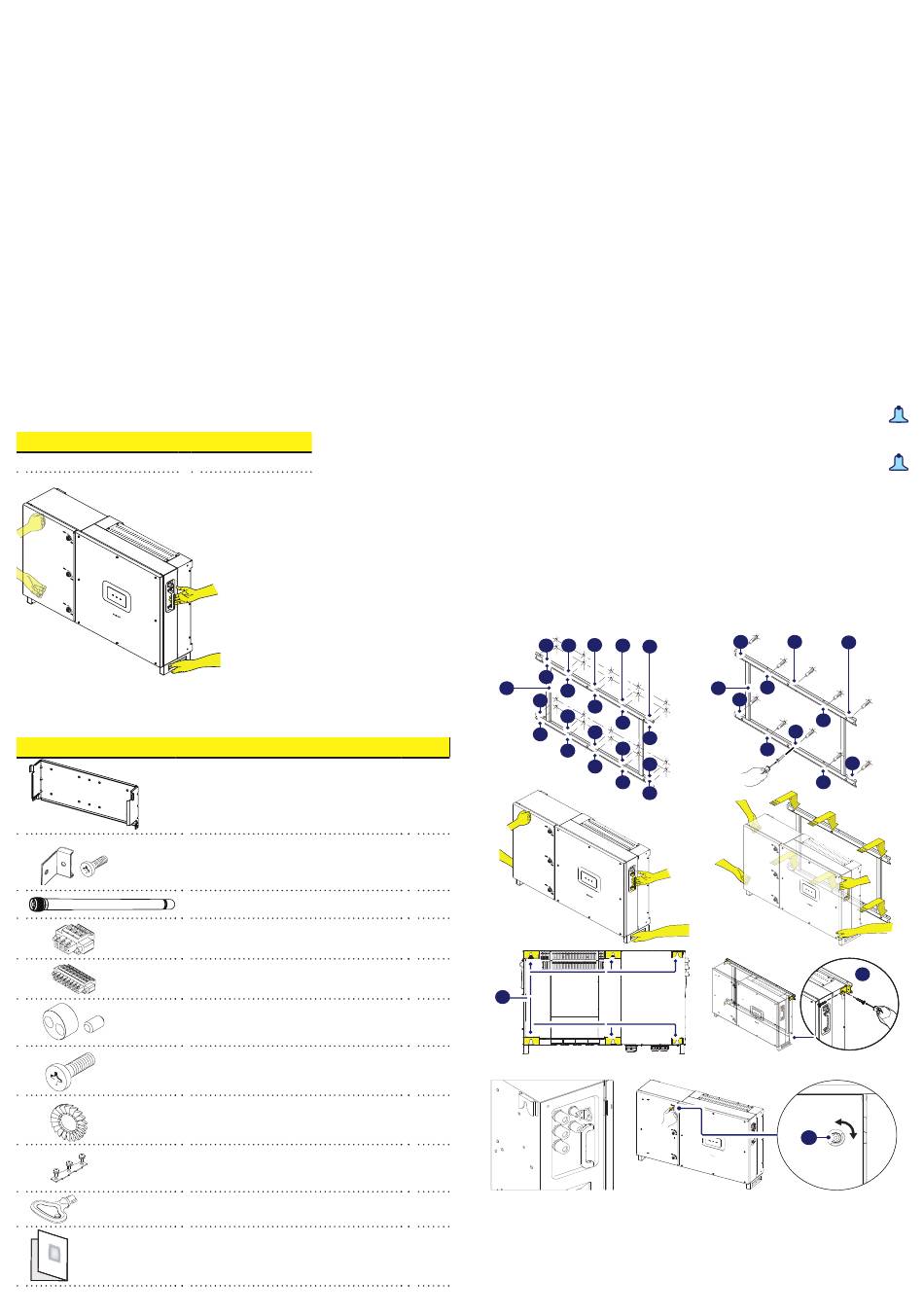

4. Heben und Transportieren
Transport und Handhabung
Der Transport des Geräts, insbesondere auf der Straße, muss mit
Mitteln zum Schutz der Komponenten und Bauteile (insbesondere der
elektronischen Bauteile) vor heftigen Stößen, Feuchtigkeit, Vibration
etc. durchgeführt werden. Machen Sie während der Handhabung keine
plötzlichen oder schnellen Bewegungen, die gefährliche Schwingungen
verursachen können.
Heben
Normalerweise lagert und schützt FIMER einzelne Komponenten durch
geeignete Mittel, um ihren Transport und das nachfolgende Hantieren
einfacher zu machen, aber in der Regel ist es nötig, die Erfahrung
spezialisierter Mitarbeiter zu nutzen, die für das Ver- und Entladen der
Komponenten verantwortlich sind. Heben Sie nicht mehrere Einheiten
oder Teile des Geräts gleichzeitig, sofern nicht anders angegeben.
Auspacken und Prüfen
Die Bestandteile der Verpackung müssen entfernt und gemäß den
einschlägigen Gesetzen und Vorschriften des Landes, in dem das
Gerät installiert wird, entsorgt werden. Bitte überprüfen Sie das Gerät
auf Unversehrtheit und Vollständigkeit aller Komponenten, wenn Sie die
Verpackung des Geräts öffnen. Falls Sie Defekte oder Schäden feststellen,
unterbrechen Sie das Auspacken, kontaktieren Sie den Spediteur und
informieren Sie auch unverzüglich die FIMER-Serviceabteilung.
Gewicht der Geräte
Modell
Gewicht
PVS-50-TL / PVS-60-TL
70 kg/159lbs
5. Liste der gelieferten Komponenten
Bauteile, die für alle Wechselrichtermodelle lieferbar sind Te.l
Montagehalterung (1) + Schrauben
für Montagehalterung
Befestigungswinkel (2) + Schrauben für
die Montage der Befestigungswinkel
WLAN-Antenne
Buchsen für konfigurierbares Relais
Buchsen
Kommunikationssignal
Dichtung mit zwei Bohrungen für
Signalkabelverschraubungen PG 21
(13) + Kappe
M6-Schraube zur Sicherung von:
- Schutzerdungsklemme (intern) (37)
- Schutzerdungsklemme (extern) (16)
M6-Zahnscheibe zur Sicherung von:
- 2 x Schutzerdungsklemme (intern) (37)
- 2 x Schutzerdungsklemme (extern) (16)
Sammelschiene für parallel geschaltete
Eingangskanäle und M5x12-Schrauben
(mit Unterlegscheibe und Federring)
Schlüssel für Schlüsselverriegelung
der vorderen Abdeckung (08)
Technische Dokumentation
1+6
4+8
1
2
für
Steuer-
und
2
2+2
2
4
1+3
1
6. Montageanleitung
Die Montagehalterung (01) erlaubt die Installation des Wechselrichters auf
einer vertikalen oder horizontalen Auflage.
1. Platzieren Sie die Halterung (01) vollkommen flach auf der Auflage und
verwenden Sie sie als Bohrschablone. (Zahl 1)
2. Es liegt in der Verantwortlichkeit des Monteurs, eine geeignete Anzahl
und die Anordnung der Befestigungspunkte zu wählen. Die Wahl muss
auf die Art der Auflage (Wand, Rahmen oder andere Auflage), den
Typ der zu verwendenden Verankerungen und deren Fähigkeit, das
Vierfache des Gewichts des Wechselrichters zu tragen (4 x 70 kg
= 280 kg für alle Modelle), gegründet werden. Bringen Sie die
Halterung mit mindestens 10 Befestigungsschrauben an der Wand
an. Bohren Sie, abhängig von der Art der gewählten Verankerung, die
erforderlichen 10 Löcher (A), um die Halterung anzubringen. Bringen
Sie mindestens vier Schrauben an der oberen Seite und mindestens
vier an der unteren Seite an (siehe Beispiel in der Abbildung).
3. Befestigen Sie die Halterung an der Auflage. (FIG. 2)
4. Heben Sie den Wechselrichter an den Griffen (14) oder mittels einer
anderen geeigneten Hebevorrichtung an. Der Wechselrichter ist mit
unteren Stützelementen (24) vorausgerüstet. Diese ermöglichen es,
dass er temporär vertikal auf den Boden gestellt werden kann, um das
Anheben zu erleichtern. (Zahl 3 und 4).
5. Führen Sie an der Rückseite des Wechselrichters die Köpfe von sechs
Schrauben an den Ankerpunkten (03) auf der Halterung in die Schlitze
ein. (Zahl 5)
6. Führen Sie an der Rückseite des Wechselrichters die Köpfe von sechs
Schrauben an den Ankerpunkten (03) auf der Halterung in die Schlitze
ein. (Zahl 6)
7. Entfernen Sie die Schutzabdeckung von der Buchse der drahtlosen
Antenne an der linken Seite des Wechselrichters. Bringen Sie die
drahtlose Antenne an, indem Sie sie in die entsprechende Buchse
einschrauben (10). (Zahl 7)
8. Öffnen Sie die vordere Abdeckung der Anschlussbox (04), indem Sie
die 3 Schlüsselverriegelungen (08) in die Stellung "OPEN" drehen,
und fahren Sie mit der Verkabelung und den Anschlüssen bzw.
Verbindungen in Abhängigkeit vom (Zahl 8)
A
A
A
A
A
A
1
A
A
A
A
A
A
A
A
A
A
A
A
01
A
A
03
3
05
07
08
A
A
A
A
1
A
A
A
A
A
02
A
04
2
06
OPEN
OPEN
3
LOCK
LOCK
4
