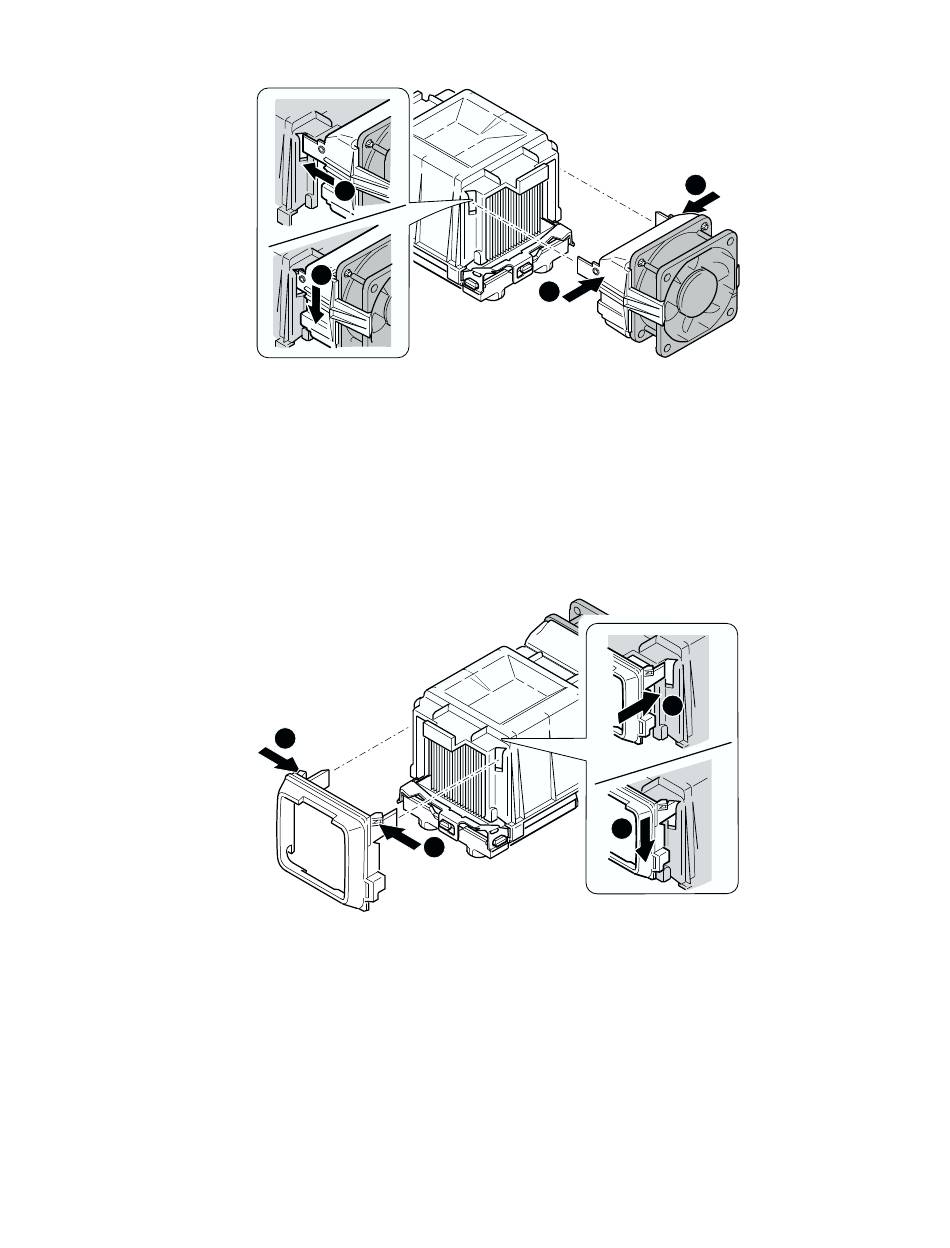

Abbildung 34. Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals
4. Befestigen Sie die Luftauslaß-/Lüfter-Baugruppe am Kühlkörper-Lüftungskanal.
a. Drücken Sie den Luftauslaßbereich an den Seiten zusammen, um die Kunststoffhaken
nach innen zu biegen (siehe 1 in Abbildung 35).
b. Führen Sie die Kunststoffhaken in die Schlitze im Mittelteil des Lüftungskanals ein
(siehe 2 in Abbildung 35).
c. Drücken Sie den Lufteinlaßabschnitt nach unten, um die Baugruppe einrasten zu lassen
(siehe 3 in Abbildung 35).
Abbildung 35. Befestigung von Lufteinlaß und Luftauslaß des Lüftungskanals
5. Schließen Sie das bzw. die CPU-Lüfterkabel an. Informationen über die Position der
Lüfteranschlüsse finden Sie in „Verbindungen mit der Serverplatine herstellen" auf Seite 36.
Aktualisierung
2
3
1
1
1
1
OM14371
2
3
OM14374
53
