Siemens 7SR45 Handbuch

Siemens 7SR45 Handbuch

Reyrolle hardware
Vorschau ausblenden Andere Handbücher für 7SR45:

Werbung

Reyrolle
Hardware
7SR45
V03.00
Handbuch
C53000-T7000-C101-1
Vorwort
Open Source Software
Inhaltsverzeichnis
Einführung
Device Modules and Terminal Details
Working with the Device
Technische Daten
Appendix
Stichwortverzeichnis
1
2
3
4
A

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens 7SR45

  • Seite 1 Vorwort Open Source Software Inhaltsverzeichnis Reyrolle Einführung Hardware Device Modules and Terminal Details 7SR45 Working with the Device Technische Daten V03.00 Appendix Handbuch Stichwortverzeichnis C53000-T7000-C101-1...
  • Seite 2: Haftungsausschluss

    Gebrauchsmustereintragung sind vorbehalten. Leistungsmerkmale sind nur dann verbindlich, wenn sie bei SIPROTEC, DIGSI, SIGRA, SIGUARD, SIMEAS SAFIR, SICAM Vertragsschluss ausdrücklich vereinbart werden. und MindSphere sind Marken der Siemens AG. Jede nicht Dokumentversion: C53000-T7000-C101-1.0 autorisierte Verwendung ist unzulässig. Ausgabestand: 09.2020...
  • Seite 3: Vorwort

    Vorwort Zweck des Handbuchs Dieses Handbuch beschreibt die Hardware der Reyrolle 7SR45-Gerätefamilie und gibt allgemeine Informati- onen zur Produktstruktur, den Baugruppen und technischen Daten. Zielgruppe Dieses Handbuch wendet sich hauptsächlich an Schutzingenieure, Inbetriebsetzer, Personen, die mit der Einstellung, Prüfung und Wartung von Automatik-, Selektivschutz- und Steuerungseinrichtungen betraut sind sowie Betriebspersonal in elektrischen Anlagen und Kraftwerken.
  • Seite 4 (RoHS Direc- tive 2011/65/EU). This conformity has been proved by tests conducted by Siemens AG in accordance of the Council Directive in accordance with the product standard IEC/EN 60255-26 for the EMC directives, and with the standard IEC/EN 60255-27 for the low-voltage directive.
  • Seite 5 Vorwort Humboldtstraße 59 E-Mail: poweracademy@siemens.com 90459 Nürnberg Internet: www.siemens.com/poweracademy Deutschland Hinweise zu Ihrer Sicherheit Dieses Dokument ist kein vollständiges Verzeichnis aller für einen Betrieb des Produkts erforderlichen Sicher- heitsmaßnahmen. Es enthält aber Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen.
  • Seite 6 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremdge- räten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt Folgendes voraus: •...
  • Seite 7 Vorwort Symbol Beschreibung Verbindliches Konformitätszeichen für Elektronik und elektrotechnische Produkte in Marokko Südkorea KC, Zertifizierung für elektrische und elektronische Produkte Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 8 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 9: Open Source Software

    Sie sind berechtigt, die Open Source Software gemäß den jeweiligen Open-Source-Software-Lizenz- bedingungen zu nutzen. Bei Widersprüchen zwischen den Open-Source-Software-Lizenzbedingungen und den für das Produkt geltenden Siemens Lizenzbedingungen gelten in Bezug auf die Open Source Software die Open-Source-Software-Lizenzbedingungen vorrangig. Die Open Source Software wird unentgeltlich über- lassen.
  • Seite 10 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 11: Inhaltsverzeichnis

    Maßzeichnungen......................18 Anschlüsse ........................21 Stromeingänge ........................ 23 Hilfsspannungseingänge....................24 Empfohlene Kabelschuhspezifikationen ................25 Netzteil ..........................26 Batterie ..........................27 Standardvarianten für 7SR45.....................28 Working with the Device..........................31 Hinweise zu Ihrer Sicherheit....................32 Technische Daten............................35 Analogeingänge........................36 Versorgungsspannung...................... 37 Binäreingänge........................38 Binärausgänge........................39 Leuchtdioden und Datenspeicher..................
  • Seite 12 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 13: Einführung

    Einführung Design und Hardware-Merkmale Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 14: Design Und Hardware-Merkmale

    Das Argus 7SR45 ist Teil der Argus-Produktfamilie der Siemens Reyrolle-Schutzgeräte. Die Bauweise des Argus Relais 7SR45 basiert auf der kompakten Hardwareplattform. Das Argus Relais 7SR45 wird in einem Einbaugehäuse in Größe 4 mit einer Höhe von 4U geliefert. . An der Rückseite befinden sich die Anschlüsse für Impuls- und Flag-Ausgänge (remote), Binäreingänge, Binärausgänge, RS485-Kommunikation...

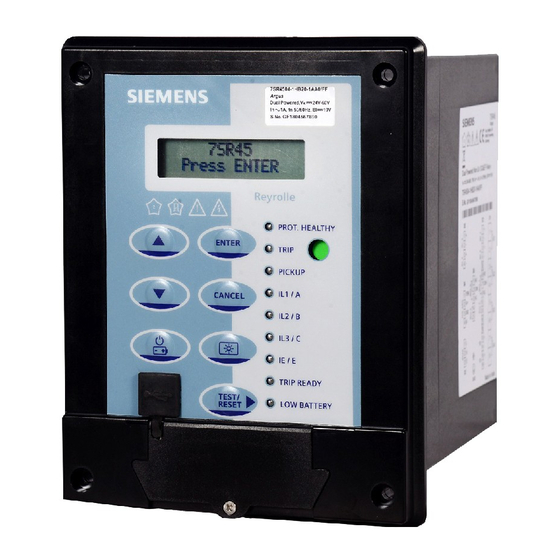

  • Seite 15 Einführung 1.1 Design und Hardware-Merkmale [sc_7SR4504, 3, de_DE] Bild 1-2 7SR4503/7SR4504 Vorder- und Rückansicht Hardware-Merkmale Tabelle 1-1 Zusammenfassung der Relaiskonfigurationen des Argus Relais 7SR45 Relais Stromein- Hilfsspannung Binäreingänge Binäraus- Impulsaus- LEDs gänge gänge gabe 7SR4501 4 Ohne Hilfsspan- nungsversorgung oder...
  • Seite 16 • Gerätefront mit 5 nicht-programmierbaren Leuchtdioden (LEDs) und 4 benutzerprogrammierbaren LEDs • Prozessorbaugruppe • Analoger Stromeingang • Eingabebaugruppe • Ausgabebaugruppe • Stromversorgungsbaugruppe • Rückseitige Anschlüsse Kommunikationsmodul (verfügbar für Relais 7SR45 mit doppelter Spannungsver- sorgung) Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 17: Device Modules And Terminal Details

    Device Modules and Terminal Details Maßzeichnungen Anschlüsse Stromeingänge Hilfsspannungseingänge Empfohlene Kabelschuhspezifikationen Netzteil Batterie Standardvarianten für 7SR45 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 18: Maßzeichnungen

    Device Modules and Terminal Details 2.1 Maßzeichnungen Maßzeichnungen [dw_7SR45 case dimensions front view, 5, de_DE] Bild 2-1 Vorderansicht [dw_7SR45 case dimensions front view with cover, 3, de_DE] Bild 2-2 Vorderansicht mit Abdeckung Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 19 Device Modules and Terminal Details 2.1 Maßzeichnungen [dw_7SR45 case dimensions side view, 6, de_DE] Bild 2-3 Seitenansicht [dw_7SR45 case dimensions side view with front cover, 3, de_DE] Bild 2-4 Seitenansicht mit Frontabdeckung Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 20 Device Modules and Terminal Details 2.1 Maßzeichnungen [dw_7SR45 case dimensions panel cut out view, 4, de_DE] Bild 2-5 Schalttafelausschnitt Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 21: Anschlüsse

    Device Modules and Terminal Details 2.2 Anschlüsse Anschlüsse Alle Anschlüsse am Argus Relais 7SR45 sind steckbar, mit Ausnahme der Stromwandleranschlüsse. Das Relais verfügt über folgende steckbare Anschlüsse, wobei die Steckerklemmen entsprechend gekenn- zeichnet sind: • Hilfsspannungsversorgung • Ausgang Remote-Flag •...
  • Seite 22 Hilfsspannungsversorgung IP20 Abdeckung für Stromklemmen [le_7SR45-case_dim_with_2BI-2BO, 1, --_--] Bild 2-7 Anschlüsse am Argus Relais 7SR45 mit 2 BE und 2 BA Stromeingänge Binäreingänge/Binärausgänge/Ausgang Remote-Flag/Impulsausgabe Der Erdungsanschluss muss mit einem nicht verseilten Kabel mit einem Querschnitt von 2,5 mm oder 4 mm verdrahtet werden, wobei der Pfad bis zur Erdungsklemme/-schiene an der Schalttafel oder am Schrank so kurz wie möglich gehalten werden muss.
  • Seite 23: Stromeingänge

    2.3 Stromeingänge Stromeingänge Das Argus Relais 7SR45 bietet 4 Stromeingänge. 3 Stromeingänge sind für die Messung der Leiterströme vorgesehen und 1 Stromeingang für die Messung des Erdstroms. Je nach Bestellvorgaben sind die Stromeingänge in den Varianten 1 A und 5 A erhältlich.
  • Seite 24: Hilfsspannungseingänge

    Wenn sowohl die Hilfsspannung als auch die Leiterströme ausfallen, kann das Relais über USB oder über eine Batterie versorgt werden. Wenn die Stromversorgung des Argus Relais 7SR45 über die Hilfsspannung läuft, sind alle Schutz- und Messal- gorithmen und die RS485-Kommunikation (rückseitiger Anschluss) aktiv.
  • Seite 25: Empfohlene Kabelschuhspezifikationen

    Device Modules and Terminal Details 2.5 Empfohlene Kabelschuhspezifikationen Empfohlene Kabelschuhspezifikationen Kabelschuhe Typ/Kabelspezifikationen Stromeingänge Verzinnter TE Connectivity PIDG (Pre-Insulated Diamond Grip) Crimp- kabelschuh in Ringform mit Isolierung Stiftgröße: M 3,5 2,6 mm bis 6,6 mm 12 AWG Erforderliches Anzugsmoment: 1,0 Nm Hilfsspannung Verzinnter Crimpkabelschuh in Stiftform mit Isolierung 2,6 mm...
  • Seite 26: Netzteil

    Device Modules and Terminal Details 2.6 Netzteil Netzteil Für die Stromversorgung des Relais gelten folgende Nennwertbereiche: • Stromversorgung AC 60 V bis 240 V/DC 60 V bis 240 V (BE-Schwellwert – AC 88 V/DC 88 V) • Stromversorgung DC 24 V bis 60 V (BE-Schwellwert – DC 19 V) Die Stromversorgungsbaugruppe ist je nach Bestellvorgaben mit 2 oder 4 Binäreingängen und -ausgängen ausgestattet.
  • Seite 27: Batterie

    Im Batteriemodus kann die Stromversorgung entweder durch Drücken der Taste BAT ON/OFF hergestellt werden oder indem man den Status eines der Binäreingänge verändert. Die Batterie kommt nur dann für den Betrieb des Argus Relais 7SR45 zum Einsatz, wenn keine andere Strom- quelle verfügbar ist.
  • Seite 28: Standardvarianten Für 7Sr45

    2.8 Standardvarianten für 7SR45 Standardvarianten für 7SR45 Das Argus Relais 7SR45 ist in einem Einbaugehäuse in Größe 4 mit einer Höhe von 4U untergebracht. An der Rückseite befinden sich folgende Anschlüsse in benutzerfreundlicher Ausführung in Form von steck- baren Anschlussklemmen: •...
  • Seite 29 Device Modules and Terminal Details 2.8 Standardvarianten für 7SR45 [lo_7SR4501(03)-xGA10 terminal label/wiring diagram, 5, de_DE] Bild 2-9 Klemmenplan für ungerichtetes Überstrom- und Erdschlussrelais ohne Hilfsspannungsversor- gung ohne Flag (7SR4501-xGB10-1Ax0 und 7SR4503-xGB10-1Ax0) [dw_7SR450x-xH-J-A20-1AA0_termDia_dual-powered_non-dir_OCP_and_GndFlt_without_Flag, 3, de_DE] Bild 2-10 Klemmenplan für ungerichtetes Überstrom- und Erdschlussrelais mit doppelter Spannungsver-...
  • Seite 30 Device Modules and Terminal Details 2.8 Standardvarianten für 7SR45 7SR4502/7SR4504 Klemmenplan/Verdrahtungsplan [dw_7SR450x-xHB10-1AA0_termDia_dual-powered_non-dir_OCP_and_GndFlt_with_Flag, 3, de_DE] Bild 2-11 Klemmenplan für ungerichtetes Überstrom- und Erdschlussrelais mit doppelter Spannungsver- sorgung mit Flag (7SR4502-x[H/J]B20-1Ax0 und 7SR4504-x[H/J]B20-1Ax0) Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 31: Working With The Device

    Working with the Device Hinweise zu Ihrer Sicherheit Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 32: Hinweise Zu Ihrer Sicherheit

    Sicherheitstechnik in Betrieb nehmen, isolieren, erden und kennzeichnen. Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremdge- räten und -komponenten verwendet werden. Reyrolle, Hardware, Handbuch...
  • Seite 33 Working with the Device 3.1 Hinweise zu Ihrer Sicherheit Der problemlose und sichere Betrieb des Produkts hängt von folgenden Faktoren ab: • Sachgemäßer Transport • Eine sachgemäße Lagerung, Aufstellung und Montage • Sachgemäße Bedienung und Instandhaltung Während des Betriebs elektrischer Ausrüstung sind gefährliche Spannungen in bestimmten Bauteilen unver- meidlich.
  • Seite 34 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 35: Technische Daten

    Technische Daten Analogeingänge Versorgungsspannung Binäreingänge Binärausgänge Leuchtdioden und Datenspeicher Kommunikationsschnittstellen Mechanische Prüfungen Elektrische Prüfungen Umweltbedingungen 4.10 Produktsicherheitsprüfung 4.11 Digitaler Echtzeitsimulationstest (RTDS) 4.12 Einschaltstromreaktionstest 4.13 Konstruktionsdaten 4.14 Typenschild modularer Geräte 4.15 Display-Auflösung Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 36: Analogeingänge

    Technische Daten 4.1 Analogeingänge Analogeingänge Stromeingänge Anzahl 3 x Leiter und 1 x Masse Nennstrom I 1 A oder 5 A nenn Messbereich Leiterstrom: 0,1 ⋅ I bis 20 ⋅ I nenn nenn Erdstrom: 0,06 ⋅ I bis 20 ⋅ I nenn nenn Instrumentierung...
  • Seite 37: Versorgungsspannung

    Technische Daten 4.2 Versorgungsspannung Versorgungsspannung Hilfsspannung Nennspannung AC 60 V bis 240 V/DC 60 V bis 240 V Toleranz: -20 % bis +10 % DC 24 V bis 60 V Toleranz: -20 % bis +10 % Frequenz 50 Hz (Bereich: 45 Hz bis 55 Hz) 60 Hz (Bereich: 54 Hz bis 66 Hz) Zulässige Wechselstromkomponente in DC (Ripple) 15 % der Gleichspannung...
  • Seite 38: Binäreingänge

    Technische Daten 4.3 Binäreingänge Binäreingänge Anzahl 2 oder 4 Schwellwert Binäreingang/Betriebsbe- Nennspannung Binärein- Arbeitsbereich Binäreingang reich gang DC 19 V DC 18 V bis 66 V DC 88 V DC 86 V bis 252 V AC 88 V AC 71 V bis 252 V Maximaler Gleichstrom/Wechselstrom 3,5 mA (DC/AC) für den Betrieb...
  • Seite 39: Binärausgänge

    Technische Daten 4.4 Binärausgänge Binärausgänge Anzahl 2 (1 Schließer und 1 Wechsler) oder 4 (2 Schließer und 2 Wechsler) Betriebsspannung Potentialfrei Betriebsart Benutzerseitig wählbar BA 1 und BA 2 selbstrückstellend oder manuell/elektrisch rück- stellbar BA 3 und BA 4 selbstrückstellend (nur in Betrieb wenn Hilfsein- gang vorhanden) Laufzeit ab Binäreingangsbestromung <...
  • Seite 40: Leuchtdioden Und Datenspeicher

    Technische Daten 4.5 Leuchtdioden und Datenspeicher Leuchtdioden und Datenspeicher Basismodul Status Farbe Anzahl Schutz fehlerfrei Grün Auslösung Anregung Gelb Programmierbare LEDs: Schutzfunkti- onen sowie verschiedene Funktionen Auslösebereit Grün Niedriger Batteriestand Gelb Datenspeicher Störschrieb (Auslösungsproto- 10 Aufzeichnungen koll) Ereignisse (Ereignisprotokoll) 100 Ereignisse (Auflösung 1 ms) Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 41: Kommunikationsschnittstellen

    Technische Daten 4.6 Kommunikationsschnittstellen Kommunikationsschnittstellen Kommunikations-Port Rückseite Anzahl Elektrischer Anschluss RS485, 2-Draht elektrisch, Twisted-Pair Unterstützte Protokolle Modbus RTU, IEC 60870-5-103 Geschwindigkeit Übertragungsrate: 1200 Bit/s bis 57 600 Bit/s Kommunikations-Port Vorderseite Anzahl Elektrischer Anschluss USB, Typ B Unterstützte Protokolle Modbus RTU, IEC 60870-5-103 Je nach Bestellvorgabe Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 42: Mechanische Prüfungen

    Technische Daten 4.7 Mechanische Prüfungen Mechanische Prüfungen Typprüfung Referenz Voraussetzung Schutzart IEC 60529 IP 52 Front IP 54 Front mit Abdeckung IP 10 (Rückseite ohne Abdeckung für Stromklemme) IP 20 (Rückseite mit Abdeckung für Stromklemme) • Schwingung IEC 60255-21-1 Schwingfestigkeit, Klasse I, Spitzenbeschleuni- gung 1 gn x-Achse, y-Achse, z-Achse (20 Durchläufe/Achse) •...
  • Seite 43: Elektrische Prüfungen

    Technische Daten 4.8 Elektrische Prüfungen Elektrische Prüfungen Typprüfung Referenz Voraussetzung Isolationsfestigkeit Isolationsfestigkeit > 100 MΩ bei DC 500 V IEC 60255-27 Testdauer: > 5 s Edition 2.0 (Zwischen allen Klemmen und Erde, unabhängige Stromkreise) Stoßspannungsfestigkeit 5 kV, 1,2/50 µs, 0,5 J IEC 60255-27 5 positive und negative Stöße Edition 2.0...
  • Seite 44 Technische Daten 4.8 Elektrische Prüfungen Typprüfung Referenz Voraussetzung Wert gedämpft schwing- IEC 61000-4-10 0,1 MHz und 1,0 MHz, 100 A/m endes Magnetfeld Abgestrahlte Störaussen- IEC 60255-26 30 MHz bis 230 MHz, 40 dB µ V/m (Quasi-Peak) dungen 230 MHz bis 1 MHz, 47 dB µ V/m (Quasi-Peak) Grenzwertmessung auf 10 m Distanz Leitungsgebundene IEC 60255-26...
  • Seite 45: Umweltbedingungen

    Zutreffend für: 1) Relais ohne Hilfsspannungsversorgung mit dem Nennstrom. 2) Relais mit doppelter Spannungsversorgung mit der Nennhilfsspannung von DC 110 V und darüber Zur Beibehaltung der Batterielebensdauer während Transport und Lagerung empfiehlt Siemens den zulässigen Temperaturbereich zwischen -20 °C und +45 °C zu halten.
  • Seite 46: Produktsicherheitsprüfung

    Technische Daten 4.10 Produktsicherheitsprüfung 4.10 Produktsicherheitsprüfung Typprüfung Referenz Parameter Werte Luft- und Kriech- IEC/EN 60255-27: Luft- und Kriechstrecken ≥ 4 mm strecken zwischen externen Strom- Edition 2: 2013-10 kreisen, gegenseitig und zum Gehäuse IP-Schutzart IEC/EN 60255-27: Gerätevorderseite IP 52 (ohne Abdeckung) Edition 2: 2013-10 IP 54 (mit Abdeckung) Geräterückseite...
  • Seite 47: Digitaler Echtzeitsimulationstest (Rtds)

    Technische Daten 4.11 Digitaler Echtzeitsimulationstest (RTDS) 4.11 Digitaler Echtzeitsimulationstest (RTDS) Auslösereaktion auf verschiedene Fehlerstrom: 1,1-, 2-, 3-, 5- und 10-facher Sollwert Fehlerströme Einfluss auf Genauigkeit Einflussnahme durch DC-Bauteile DC-Inhalt 1.Spitze: 100 % Abklingzeit: 25 ms, 50 ms und 100 ms Einschaltstrombeständigkeit 2.
  • Seite 48: Einschaltstromreaktionstest

    Technische Daten 4.12 Einschaltstromreaktionstest 4.12 Einschaltstromreaktionstest Simulierter Einschaltstrom mit 15 % Gehalt der 2. Harmonischen Testbedingungen Die Beständigkeit gegen Einschaltströme entspricht maximal dem 3- Testergebnis fachen Spitzenwert mit 95 % Grundschwingungsstrom (I Gilt für 7SR450[1/3]-xGA10-1AA0-Varianten Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 49: Konstruktionsdaten

    Technische Daten 4.13 Konstruktionsdaten 4.13 Konstruktionsdaten Abmessungen und Gewicht Die vollständigen Maßangaben finden Sie in den entsprechenden Gehäuseumriss- und Schalttafelbohrungs- Zeichnungen in den zugehörigen Plänen und Parameterdokumenten. Montage Schalttafelfront/Einbau Parameter Wert Breite Größe 4 108 mm Höhe 168 mm (7SR4501/7SR4502) 159 mm (7SR4503/7SR4504) Tiefe hinter Schalttafel (einschließlich Freiraum für 233 mm...
  • Seite 50: Typenschild Modularer Geräte

    Technische Daten 4.14 Typenschild modularer Geräte 4.14 Typenschild modularer Geräte In der folgenden Tabelle wird das Typenschild eines modularen Gerätes beispielhaft erklärt. Das Typenschild befindet sich auf dem Gerät. 7SR45 Gerätetyp Argus Produktgruppe Nennstrom rated Nennfrequenz rated Hilfsspannungsbereich Binäreingangsversorgung 7SR45XXXXXXXX Technisches Nummernsystem (TNS), maximal 18-stellig Serien-Nr.: GFYYMMXXXXXX...
  • Seite 51 Technische Daten 4.14 Typenschild modularer Geräte Europäische CE-Kennzeichnung Leitlinie für den eurasischen Markt Hinweise zum Symbol „WEEE“ Das Produkt sollte am Ende seiner Lebensdauer nicht mit anderen Abfällen entsorgt werden. Bitte trennen Sie dieses Produkt von anderen Abfällen und führen Sie es verantwor- tungsbewusst der Wiederverwertung zu, um so die nachhal- tige Wiederverwendung von materiellen Ressourcen zu fördern.
  • Seite 52: Display-Auflösung

    Technische Daten 4.15 Display-Auflösung 4.15 Display-Auflösung LCD-Grafik-Display (Liquid Crystal Display), klein 2 Zeilen x 16 Zeichen Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 53: A Appendix

    Appendix Änderungsverzeichnis Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
  • Seite 54: Änderungsverzeichnis

    Appendix A.1 Änderungsverzeichnis Änderungsverzeichnis Software-Änderungsverzeichnis 2020/09 2438H80001R2f-1b Software-Wartung • 2020/08 2438H80001R2f-1a Einstellbereich der Schutzfunktion 51-1 geändert in 0.1 ⋅ I nenn bis 2.0 ⋅ I nenn • Funktion der benutzerprogrammierbaren LEDs hinzugefügt 2020/05 2438H80001R2e-1b Software-Wartung 2019/12 2438H80001R2e-1a Thermische Überlastschutzfunktion (49) hinzugefügt 2019/05 2438H80001R2c-1b Software-Wartung entsprechend den Kundenanforderungen...
  • Seite 55: Stichwortverzeichnis

    Netzteil 26 Nicht aufladbare Batterie 27 Batterie 27 Binärausgänge 39 Produktsicherheitsprüfung 46 Binäreingänge 38 Relaiskonfigurationen 7SR45 15 Datenspeicher 40 Rückseitige Kommunikationsanschlüsse 16 Digitaler Echtzeitsimulationstest 47 Stromeingänge 23, 36 Einbaugehäuse in Größe 4 mit einer Höhe von 4U 14 Einschaltstromreaktionstest 48 Elektrische Prüfungen 43...
  • Seite 56 Reyrolle, Hardware, Handbuch C53000-T7000-C101-1, Ausgabe 09.2020...
