BESCHREIBUNG
EINBAU
Frontblende
AUFPUTZMONTAGE
Frontblende
STANDARD VERSION
Antimikrobielle Frontblende
Mehrfarbiges LED-Feedback
IP65
Toggle-Funktion

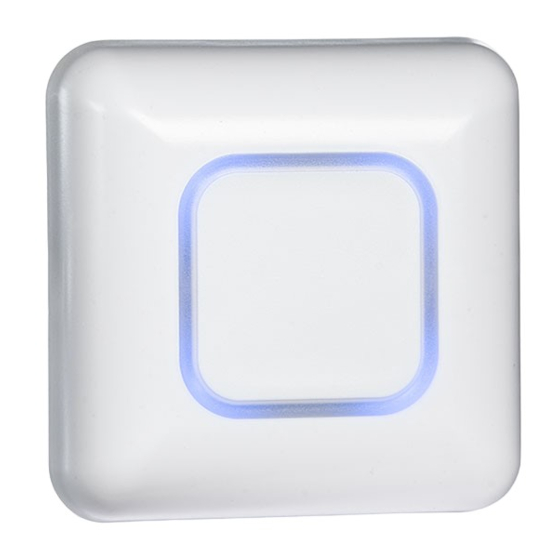

MAGIC SWITCH CHROMA
BERÜHRUNGSLOSER RADAR-TASTER
FÜR AUTOMATIKTÜREN
ADVANCED VERSION
Antimikrobielle Frontblende
Mehrfarbiges LED-Feedback
IP65
Toggle-funktion
Akustisches Feedback
Einstellungen der Fernbedienung (siehe Anhang)
Externer Signaleingang erlaubt anwendungsbedingte Einstellunge
Befestigungsrahmen
Drucktaster
Led
Fernbedienungsempfänger
Radarantenne
Einstellung der
Erfassungsreichweite
Anschlussklemmen
Silikondichtung
Befestigungsrahmen
Drucktaster
Led
Fernbedienungsempfänger
Radarantenne
Einstellung der
Erfassungsreichweite
Anschlussklemmen
Silikondichtung
* nur in der Advanced-Version verfügbar
1
Werbung
Verwandte Anleitungen für BEA MAGIC SWITCH CHROMA
Inhaltszusammenfassung für BEA MAGIC SWITCH CHROMA
- Seite 1 MAGIC SWITCH CHROMA BERÜHRUNGSLOSER RADAR-TASTER FÜR AUTOMATIKTÜREN BESCHREIBUNG EINBAU Befestigungsrahmen Drucktaster Fernbedienungsempfänger Radarantenne Einstellung der Erfassungsreichweite Frontblende Anschlussklemmen Silikondichtung AUFPUTZMONTAGE Befestigungsrahmen Drucktaster Fernbedienungsempfänger Radarantenne Einstellung der Erfassungsreichweite Anschlussklemmen Frontblende Silikondichtung * nur in der Advanced-Version verfügbar STANDARD VERSION ADVANCED VERSION...
- Seite 2 MONTAGE AUFPUTZMONTAGE EINBAU 70 mm 50 mm ÖFFNEN SCHLIEßEN klick Eingang* Ausgang* *Siehe Seite 3 EINSTELLUNGEN DIP-SCHALTER EINSTELLUNGEN ERFASSUNGSFELD 1 2 3 FARBEN- AUDIO-SI- AUSGANG GNAL* LOGIK * nur in der Advanced-Version verfügbar...
- Seite 3 FARBENLOGIK KEINE ERFASSUNG ERFASSUNG KEINE ERFASSUNG ERFASSUNG AUSGANGSMODUS PULSE-MODUS (NO) : PULSE-MODUS (NC) Empfohlen für Automatiktüranwendungen RELAIS RELAIS TÜR ÖFFNET TÜR ÖFFNET TÜR ÖFFNET TÜR ÖFFNET UND SCHLIESST UND SCHLIESST UND SCHLIESST UND SCHLIESST TOGGLE MODUS: Empfohlen für Schalteranwendungen. FREQUENZ MODUS * RELAIS RELAIS - min.
- Seite 4 Empfohlenes Anschlusskabel Verseiltes Kabel bis 16 AWG - 1,5 mm2 Hiermit erklärt BEA, dass der Magic Switch mit den Richtlinien 2014/53/EU (RED) und 2011/65/EU (RoHS) übereinstimmt. Die vollständige Konformitätserklärung kann auf unserer Webseite heruntergeladen werden Dieses Produkt muss getrennt vom allgemeinen Hausmüll entsorgt werden.
