ZUGANGSCODE
Der Zugangscode (1 bis 4 Ziffern) wird empfohlen bei Sensoren die nah beieinander installiert sind.
ZUGANGSCODE SPEICHERN:
ZUGANGSCODE LÖSCHEN:
Nach Speichern eines Zugangscodes, muss dieser Code immer eingegeben werden um den Sensor zu entriegeln.
Falls Sie den Zugangscode nicht kennen oder vergessen haben, Stromversorgung aus- und einschalten.
Nach dem Einschalten haben Sie 1 Minute Zeit, um den Sensor ohne Eingabe des Zugangscodes zu entriegeln.
STÖRUNGSBEHEBUNG
Das Tor bleibt
Die Stromversorgung ist aus.
geschlossen.
Die LED ist aus.
Falsche Ausgangs-
Das Tor reagiert nicht
wie erwartet.
konfi guration am Sensor
gewählt.
Das Tor öffnet und
Der Sensor sieht die
schließt zyklisch.
Torbewegung oder wird
durch Vibrationen gestört.
Der Sensor erfasst
Das Tor öffnet sich
Regentropfen oder
ohne merklichen
Vibrationen.
Grund.
In Metallumgebungen
erfasst der Sensor
Objekte, die sich nicht im
Erfassungsfeld befi nden.
Der Fahrzeugs-
Der gewählte Wert ist
erfassungsfi lter ist
nicht optimal für die
aktiv, aber Füßganger
Anwendung.
werden trotzdem
erfasst.
Die LED blinkt schnell
Der Sensor braucht
nach dem Entriegeln.
einen Zugangscode zum
Entriegeln.
Der Sensor reagiert
Die Batterien sind nicht
nicht auf die
ausreichend geladen bzw.
Fernbedienung.
korrekt eingelegt.
SICHERHEITSHINWEISE
Die Risikobeurteilung und die Installation des Sensors und der Türsystems gemäß der nationalen und internationalen Vorschriften und Normen zur
Türsicherheit fällt in den Verantwortungsbereich des Herstellers des Türsystems.
Montage und Inbetriebnahme des Sensors nur durch geschultes Fachpersonal.
Jeglicher Reparaturversuch durch unbefugtes Personal annulliert die werksseitige Garantie.
BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA.BE
Hiermit erklärt BEA, dass sich der FALCON in Übereinstimmung mit den grundlegenden Anforderungen
und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG und 2004/108/EG befi ndet.
Die vollständige Konformitätserklärung kann auf unserer Webseite heruntergeladen werden: www.bea.be
Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)
1
Verkabelung und Spannung der
Stromversorgung kontrollieren.
1
Die Ausgangskonfi guration aller Sensoren,
die an der Torsteuerung angeschlossen sind,
kontrollieren.
1
Kontrollieren ob der Sensor korrekt befestigt ist.
2
Kontrollieren ob der Uni-Modus gewählt ist.
3
Den Neigungswinkel vergrößern.
4
Den Erfassungsfi lter erhöhen.
5
Die Feldgröße verkleinern.
1
Kontrollieren ob der Uni-Modus gewählt ist.
2
Den Erfassungsfi lter erhöhen.
Den Antennenwinkel ändern.
1
Die Feldgröße verkleinern.
2
Den Erfassungsfi lter erhöhen.
3
1
Den Erfassungsfi lter erhöhen.
2
Den Neigungswinkel verkleinern.
3
Die Montagehöhe vergrößern.
4
Kontrollieren ob der Uni-Modus gewählt ist.
Den richtigen Zugangscode eingeben.
1
Zugangscode vergessen? Stromversorgung aus-
2
und einschalten um den Sensor zu entriegeln.
Zugangscode ändern oder löschen.
1
Batterien kontrollieren und/oder wechseln.

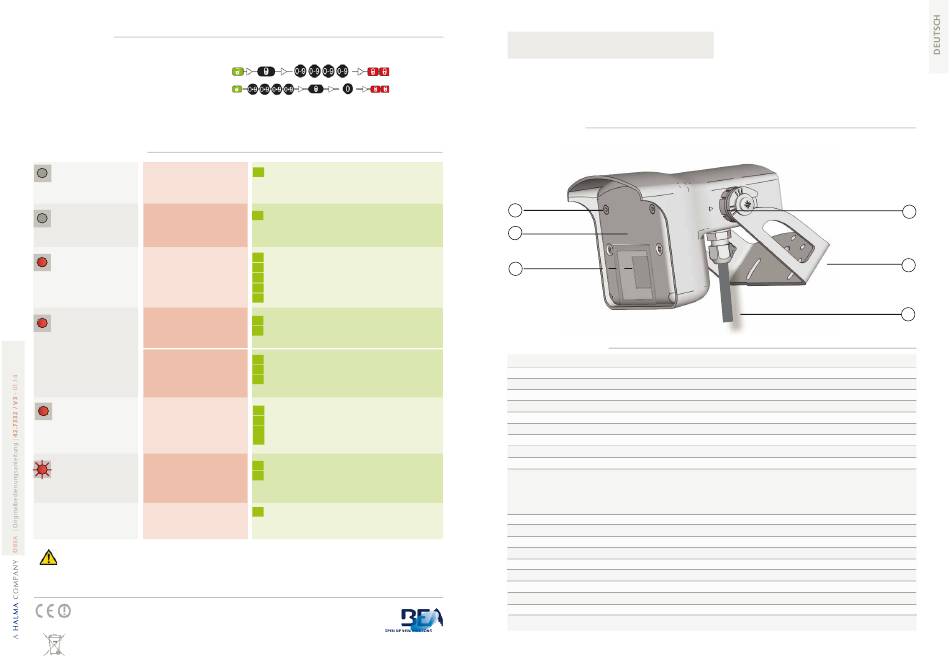

BESCHREIBUNG
1
2
3
TECHNISCHE DATEN
Technologie:
Mikrowellen-Doppler-Radar
Sendefrequenz:
24,150 GHz
Sendeleistung:
< 20 dBm EIRP
Dichte der Sendeleistung:
< 5 mW/cm²
Erfassungsmodus:
Bewegung
Erfassungsfeld:
FALCON: 4 x 5 m ; FALCON XL: 4 x 2 m (typisch bei 30° und Feldgröße 9)
Min. Erfassungsgeschwindigkeit:
5 cm/s**
Stromversorgung:
12V bis 24V AC ±10%; 12V bis 24V DC +30% / -10%
Netzfrequenz:
50 bis 60 Hz
Leistungsaufnahme:
< 2 W
Ausgang:
Relais (Potentialfreie Relaiskontakte)
Max. Kontaktspannung:
42V AC/DC
Max. Kontaktstrom:
1A (resistiv)
Max. Schaltleistung:
30W (DC) / 60VA (AC)
LED-Signal:
Rot: Erfassung, Parameteranzeige; Grün: Wertanzeige
Montagehöhe:
FALCON: 3,5 m - 7m; FALCON XL: 2 m - 3,5 m
Schutzklasse:
IP65
Temperaturbereich:
von -30 °C bis + 60 °C
Abmessungen:
127 mm (B) x 102 mm (H) x 96 mm (T)
Neigungswinkel:
0° bis 180° senkrecht
Material:
ABS und Polykarbonat
Gewicht:
400 g
Kabellänge:
10 oder 15 m
Normkonformität:
R&TTE 1999/5/EG; EMC 2004/108/EG
Änderungen vorbehalten.
* Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen Zweck und können nicht vom Hersteller garantiert werden.
** Unter Optimalbedingungen

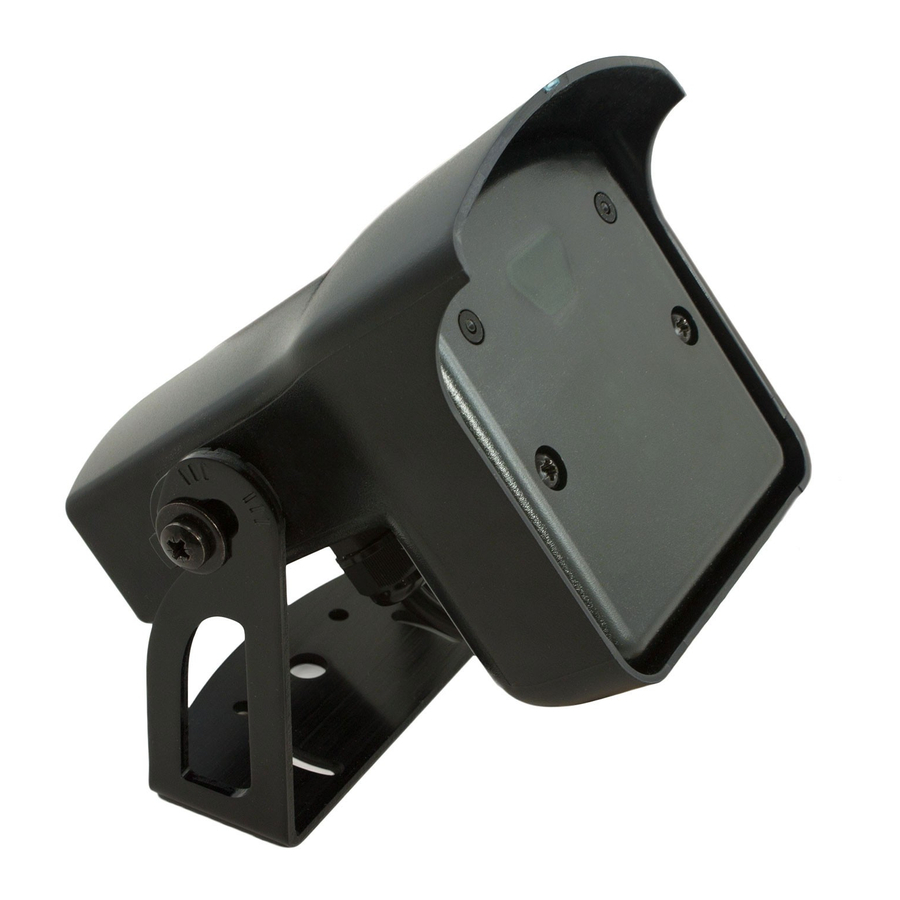

FALCON / -XL
Öffnungssensor für automatische Industrietore*
FALCON: normale bis hohe Montage (3,5 - 7 m)
FALCON XL: niedrige Montage (2 - 3,5 m)
1.
Drucktaster
2.
Frontblende
3.
Radarantenne
4.
Winkelanzeige
5.
Halterung
6.
Kabel
4
5
6
