Evenoil 15 Plus – Evenoil 25 Plus
Installationsart C
63x
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Ab-
63x
gasanlage, welche die Verbrennungsluft über ein
geschlossenes System dem Freien entnimmt
(raumluftunabhängige Feuerstätte).
- Feuerstätte, vorgesehen für den Anschluss an ei-
ne nicht mit der Feuerstätte geprüfte Verbren-
nungsluftzuführung und Abgasabführung.
HINWEIS!
Für die Ableitung der Abgase und für die
Versorgung mit Zuluft sollen nur zugelassene
Bauteile verwendet werden.
Bei Verwendung fremder Bauteile muss der
Ersteller sicherstellen, dass:
- Die Bauteile eine CE-Zulassung haben.
- Die Bauteile für den Einsatzzweck geeignet
sind.
- Die Bauteile ausreichend bemessen sind.
- Es zu keiner Gefährdung durch Abgase
kommt.
- Alle Brandschutzbestimmungen sowie alle
einschlägigen Normen und Vorschriften
eingehalten werden.
Folgende Eigenschaften und Anwendungsmöglichkeiten
des Abgassystems sind gegeben:
- Kondensatfluss in das Gerät ist erlaubt
- Höchste erlaubte Temperatur der Verbrennungsluft
- Höchster erlaubter Abgasrückführungsstrom von 10%
unter Windbedingungen
- Die Windschutzeinrichtungen für die Versorgung von
Verbrennungsluft und für die Abführung der Abgase dür-
fen nicht an gegenüberliegenden Wänden des Gebäu-
des installiert werden.
- Das Abgassystem muss für die Dimensionen des Kes-
selanschluss-Stücks geeignet sein und innerhalb der
Toleranzwerte liegen, s. nachstehende Tabelle
DN 80
DN 100
Abgas
Abgas
80 mm
100 mm
,
,
80
100
Bei Verwendung fremder Abgassysteme müssen diese
mindestens folgende Elemente in der Kennzeichnung auf-
weisen:
- CE-Kennzeichnung
- EN 14471: T120 H1 W 2 O20 LI E U
Norm für das
Tempera-
Material, für
turklasse
rostfreien Stahl
T120 für
gilt EN1856-2,
Kunststoff
für Kunststoff
EN14471
Konzentrisch DN 80/125
Abgas
Zuluft
80 mm
125 mm
,
80
125
Druckklas-
Widerstands-
se: Über-
klasse W
druck (P1)
(Nasskonden-
oder hoher
sation) gegen
Überdruck
Kondensate
(H1).
C
Für Anschluss an eine nicht mit der Gas-
63x
feuerstätte geprüfte Verbrennungsluftzufüh-
rung und Abgasabführung

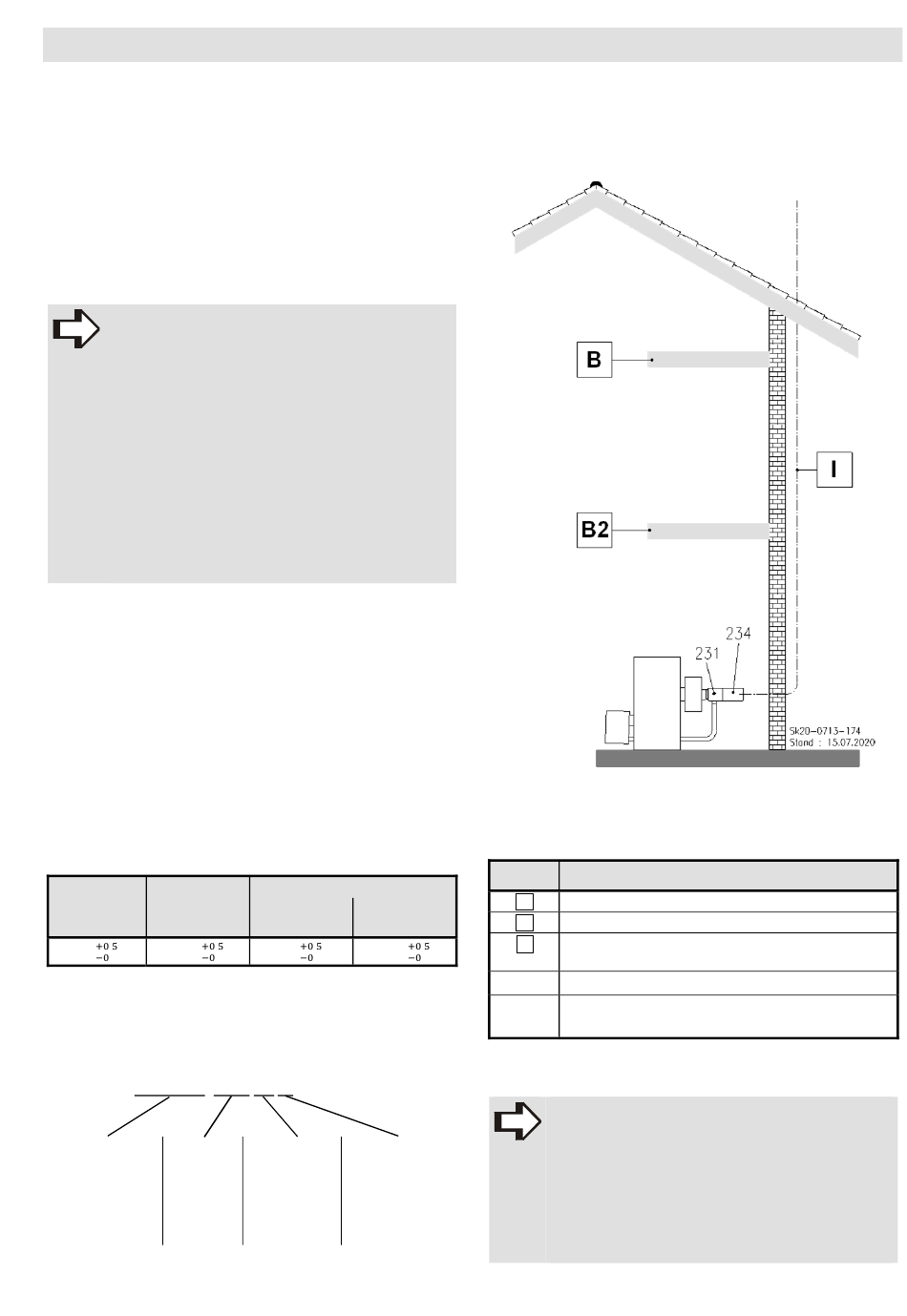

Abb. 47:
C
63x
feuerstätte geprüfte Verbrennungsluftzuführung
und Abgasabführung
Legende zu Abb. 47:
Kürzel
Decke F30*
B
Decke F90*
B2
Führungslinie einer Luft-Abgasleitung, die nicht
I
,
mit der Feuerstätte geprüft ist.
231
Umbausatz für RLU-Betrieb für Brenner
Kesselanschlussstück DN 80/125 mit Abgas-
234
temperaturbegrenzer (ATB)
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden.
HINWEIS!
Die Verantwortung für Auslegung, Berech-
nung, Kundendienst und Gewährleistung für
Abgasleitungs-Systeme von Drittanbietern
liegt ausschließlich bei deren jeweiligen Her-
stellern. Für die aus dem Einsatz von Abgas-
leitungs-Systemen von Drittanbietern resul-
tierenden Schäden oder Betriebsstörungen
wird keine Gewährleistung übernommen.
Montage
Für Anschluss an eine nicht mit der Gas-
Bedeutung
