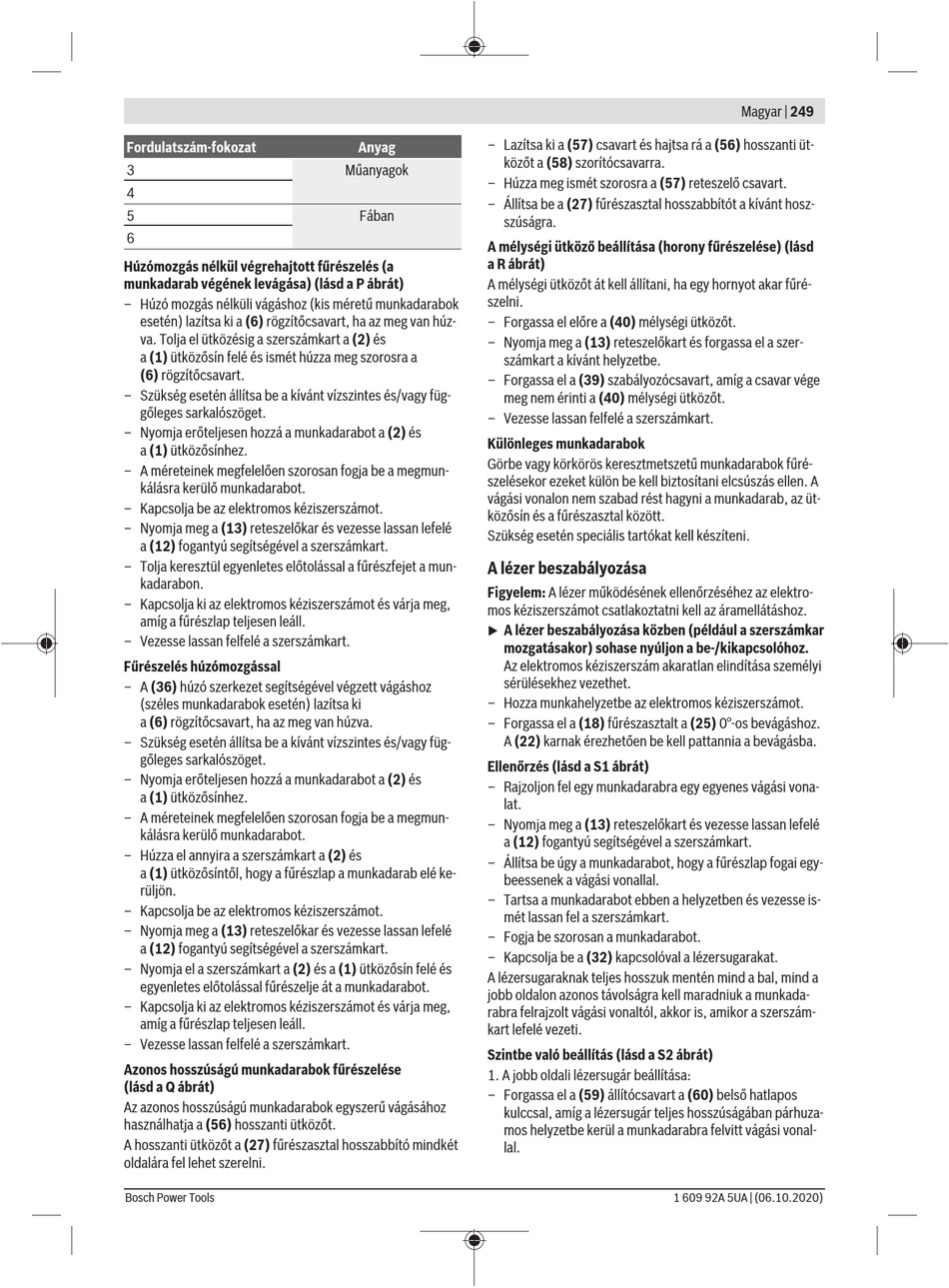

Fordulatszám-fokozat
3
4
5
6
Húzómozgás nélkül végrehajtott fűrészelés (a
munkadarab végének levágása) (lásd a P ábrát)
– Húzó mozgás nélküli vágáshoz (kis méretű munkadarabok
esetén) lazítsa ki a (6) rögzítőcsavart, ha az meg van húz-
va. Tolja el ütközésig a szerszámkart a (2) és
a (1) ütközősín felé és ismét húzza meg szorosra a
(6) rögzítőcsavart.
– Szükség esetén állítsa be a kívánt vízszintes és/vagy füg-
gőleges sarkalószöget.
– Nyomja erőteljesen hozzá a munkadarabot a (2) és
a (1) ütközősínhez.
– A méreteinek megfelelően szorosan fogja be a megmun-
kálásra kerülő munkadarabot.
– Kapcsolja be az elektromos kéziszerszámot.
– Nyomja meg a (13) reteszelőkar és vezesse lassan lefelé
a (12) fogantyú segítségével a szerszámkart.
– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-
kadarabon.
– Kapcsolja ki az elektromos kéziszerszámot és várja meg,
amíg a fűrészlap teljesen leáll.
– Vezesse lassan felfelé a szerszámkart.
Fűrészelés húzómozgással
– A (36) húzó szerkezet segítségével végzett vágáshoz
(széles munkadarabok esetén) lazítsa ki
a (6) rögzítőcsavart, ha az meg van húzva.
– Szükség esetén állítsa be a kívánt vízszintes és/vagy füg-
gőleges sarkalószöget.
– Nyomja erőteljesen hozzá a munkadarabot a (2) és
a (1) ütközősínhez.
– A méreteinek megfelelően szorosan fogja be a megmun-
kálásra kerülő munkadarabot.
– Húzza el annyira a szerszámkart a (2) és
a (1) ütközősíntől, hogy a fűrészlap a munkadarab elé ke-
rüljön.
– Kapcsolja be az elektromos kéziszerszámot.
– Nyomja meg a (13) reteszelőkar és vezesse lassan lefelé
a (12) fogantyú segítségével a szerszámkart.
– Nyomja el a szerszámkart a (2) és a (1) ütközősín felé és
egyenletes előtolással fűrészelje át a munkadarabot.
– Kapcsolja ki az elektromos kéziszerszámot és várja meg,
amíg a fűrészlap teljesen leáll.
– Vezesse lassan felfelé a szerszámkart.
Azonos hosszúságú munkadarabok fűrészelése
(lásd a Q ábrát)
Az azonos hosszúságú munkadarabok egyszerű vágásához
használhatja a (56) hosszanti ütközőt.
A hosszanti ütközőt a (27) fűrészasztal hosszabbító mindkét
oldalára fel lehet szerelni.
Bosch Power Tools
– Lazítsa ki a (57) csavart és hajtsa rá a (56) hosszanti üt-
Anyag
közőt a (58) szorítócsavarra.
Műanyagok
– Húzza meg ismét szorosra a (57) reteszelő csavart.
– Állítsa be a (27) fűrészasztal hosszabbítót a kívánt hosz-
Fában
szúságra.
A mélységi ütköző beállítása (horony fűrészelése) (lásd
a R ábrát)
A mélységi ütközőt át kell állítani, ha egy hornyot akar fűré-
szelni.
– Forgassa el előre a (40) mélységi ütközőt.
– Nyomja meg a (13) reteszelőkart és forgassa el a szer-
számkart a kívánt helyzetbe.
– Forgassa el a (39) szabályozócsavart, amíg a csavar vége
meg nem érinti a (40) mélységi ütközőt.
– Vezesse lassan felfelé a szerszámkart.
Különleges munkadarabok
Görbe vagy körkörös keresztmetszetű munkadarabok fűré-
szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A
vágási vonalon nem szabad rést hagyni a munkadarab, az üt-
közősín és a fűrészasztal között.
Szükség esetén speciális tartókat kell készíteni.
A lézer beszabályozása
Figyelem: A lézer működésének ellenőrzéséhez az elektro-
mos kéziszerszámot csatlakoztatni kell az áramellátáshoz.
A lézer beszabályozása közben (például a szerszámkar
u
mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz.
Az elektromos kéziszerszám akaratlan elindítása személyi
sérülésekhez vezethet.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Forgassa el a (18) fűrészasztalt a (25) 0°-os bevágáshoz.
A (22) karnak érezhetően be kell pattannia a bevágásba.
Ellenőrzés (lásd a S1 ábrát)
– Rajzoljon fel egy munkadarabra egy egyenes vágási vona-
lat.
– Nyomja meg a (13) reteszelőkart és vezesse lassan lefelé
a (12) fogantyú segítségével a szerszámkart.
– Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy-
beessenek a vágási vonallal.
– Tartsa a munkadarabot ebben a helyzetben és vezesse is-
mét lassan fel a szerszámkart.
– Fogja be szorosan a munkadarabot.
– Kapcsolja be a (32) kapcsolóval a lézersugarakat.
A lézersugaraknak teljes hosszuk mentén mind a bal, mind a
jobb oldalon azonos távolságra kell maradniuk a munkada-
rabra felrajzolt vágási vonaltól, akkor is, amikor a szerszám-
kart lefelé vezeti.
Szintbe való beállítás (lásd a S2 ábrát)
1. A jobb oldali lézersugár beállítása:
– Forgassa el a (59) állítócsavart a (60) belső hatlapos
kulccsal, amíg a lézersugár teljes hosszúságában párhuza-
mos helyzetbe kerül a munkadarabra felvitt vágási vonal-
lal.
