Conrad 55 16 96 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Hutschienen-Thermostat
(0 bis +90 °C)
Best.-Nr. 55 16 96
Bestimmungsgemäße Verwendung
Der Thermostat ist zur Temperatursteuerung (z.B. in Verbindung mit Heizungen oder Kühlgeräten) im Tempe-
raturbereich von 0 ºC bis +90 ºC vorgesehen. Das Produkt ist vorgesehen zur Montage auf einer Hutschiene
in einem Schaltschrank.
Die Sicherheits- und Montagehinweise sind unbedingt zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Thermostat
• Bedienungsanleitung
Sicherheitshinweise
a) Allgemein
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht zulässig. Zerlegen Sie es niemals.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechani-
schen Beanspruchungen ausgesetzt werden.
• Das Produkt darf nicht feucht oder nass werden; es ist nur für den Betrieb in trockenen,
geschlossenen Innenräumen geeignet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
b) Montage
• Die Installation des Produkts darf nur durch eine qualifi zierte Fachkraft (z.B. Elektriker)
erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich
selbst, sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Montage nicht
selbst vor, sondern beauftragen Sie einen Fachmann.
• Der Thermostat darf nur auf einer Hutschiene in einem Schaltschrank o.ä. montiert und betrie-
ben werden.
• Die vorgeschriebenen Sicherheitsabstände zwischen Netzspannung führenden Teilen (Kon-
takte des Thermostats bzw. Anschlüsse usw.) und berührbaren Gehäuseteilen sind unbedingt
einzuhalten.
• Bevor die Montage und der Anschluss des Thermostats erfolgen dürfen, muss die Netzspan-
nung allpolig abgeschaltet werden. Dazu ist ggf. der zugehörige Sicherungsautomat und
zusätzlich der FI-Schutzschalter abzuschalten. Sichern Sie diese vor unberechtigtem Wieder-
einschalten, z.B. mit einem Warnschild.
Überprüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät (z.B. Digitalmulti-
meter).
• Verwenden Sie den Thermostat nicht in Räumen oder bei widrigen Umgebungsbedingungen,
wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es
besteht Explosionsgefahr!
• Die Anschlussleistung des Thermostats (siehe „Technische Daten") darf nicht überschritten
werden.
Montage und Anschluss
www.conrad.com
Version 02/12

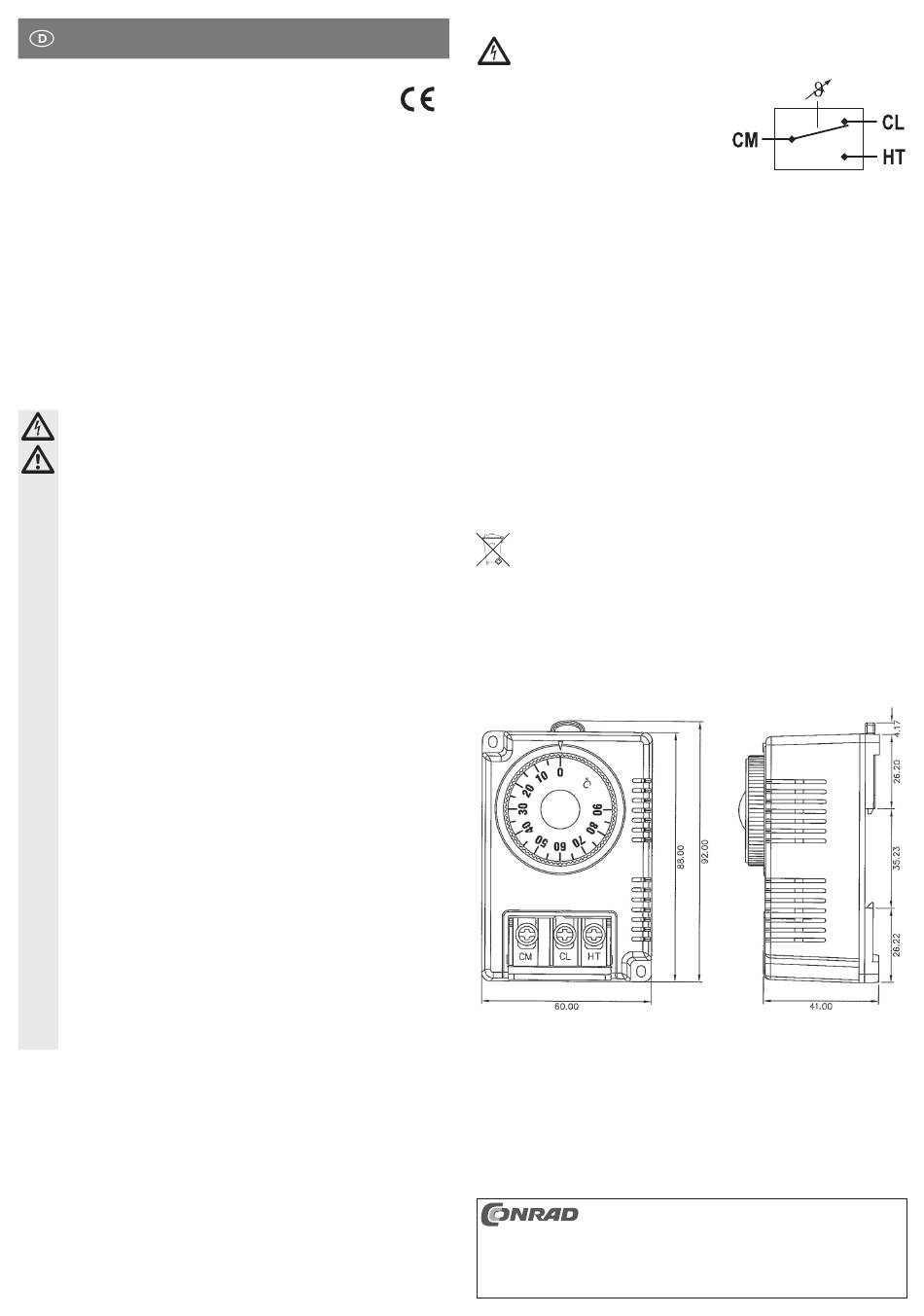

Fixieren Sie den Thermostat auf einer Hutschiene. Hängen
Sie ihn zuerst unten ein und drücken Sie ihn dann auf die Hut-
schiene, so dass der obere orangefarbene Schieber einrastet.
Schließen Sie dann die Kabel an den Schraubklemmen des
Thermostats an („CM" =Common, „CL" = Cooling/Kühlen,
„HT" = Heating/Heizen).
Lassen Sie den Einbau und Anschluss im Zweifelsfall durch
eine Fachkraft durchführen.
Funktionsweise
Im Inneren des Hutschienen-Thermostats befi ndet sich eine Fühlerspitze, die über ein Kapillarröhrchen fest
mit dem Thermostat verbunden ist. Darin befi ndet sich eine Flüssigkeit, die sich bei Erwärmung ausdehnt.
Im Thermostat befi ndet sich am Ende des Kapillarröhrchens eine sogenannte Druckdose, die über die Ein-
stellachse mechanisch vorgespannt wird.
Eine über den Schaltkontakt aktivierte Heizung erhöht z.B. die Temperatur, die Flüssigkeit im entsprechend
montierten Fühler erwärmt sich und dehnt sich dabei aus.
Bei einer bestimmten Temperatur unterbricht das Stellglied an der Druckdose den Stromkreis.
Die Temperatur sinkt nun wieder, die Flüssigkeit im Kapillarröhrchen zieht sich zusammen.
Bei einer bestimmten Temperatur wird jetzt der Stromkreis wieder geschlossen und der Vorgang wiederholt
sich.
Die Temperatur, bei der der Thermostat den Stromkreis unterbricht, ist mittels der Einstellachse veränderbar.
Da es sich nicht um eine elektronische Regelung handelt, ist bei diesem Thermostat keine genaue Einstel-
lung einer bestimmten Temperatur möglich.
☞
Entsorgung
Technische Daten
Kontaktbelastbarkeit .............................................. 250 V/AC, 50/60 Hz, 16 A
Regelbereich ......................................................... 0 °C bis +90 °C
Max. Temperatur für Fühler ................................... +110 °C
Max. Temperatur für Thermostatgehäuse.............. +100 °C
Schalthysterese ..................................................... 3 ±1 °C
Beachten Sie die Sicherheitshinweise!
Durch den Umschaltkontakt kann die Regelung sowohl in Kühlrichtung als auch in Heizrichtung
erfolgen, je nachdem, welche Kontakte des Thermostats für den Anschluss verwendet werden
(CM + CL bzw. CM + HT).
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-
roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2012 by Conrad Electronic SE.
