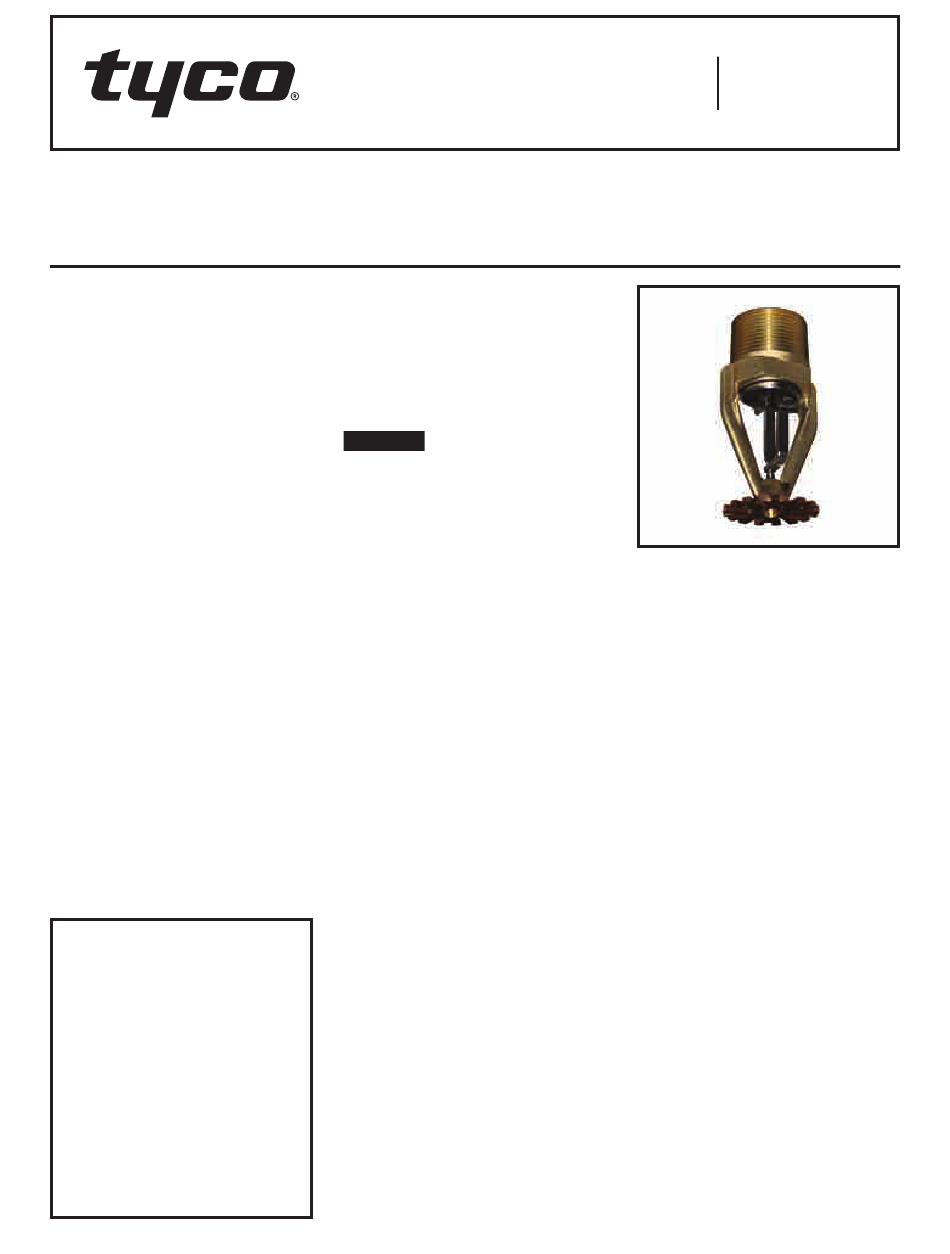

Tyco ESFR-34 Installation

Modell ESFR-34
Hängender Sprinkler, K-Faktor 480 (33,6)
Schnell löschend, schnell ansprechend
Allgemeine
Beschreibung
Die hängenden Sprinkler des Modells
ESFR-34 von TYCO sind schnell
löschende und schnell ansprechende
Sprinkler (Early Suppression,
Fast Response, ESFR) mit einem
nominellen K-Faktor von 480 (33,6)
(siehe Abbildung 1)� Es handelt sich
um Sprinkler mit löschender Wirkung
(„suppression mode"), die besonders
vorteilhaft beim Schutz von hohen
Lagerregalen sind, da mit ihnen der
Einsatz von Regalsprinklern vermieden
wird�
Das Modell ESFR-34 wurde in erster
Linie für den Einsatz von nur an Decken
angebrachten Sprinklersystemen
für (nicht ausschließlich) folgende
Lageranwendungen entwickelt:
• mit oder ohne Stretchfolie verpackte
gängige Materialien, einschließlich
kartonverpackter, ungeschäumter
Kunststoffe
• u n v e r p a c k t e ( u n g e s c h ü t z t e ) ,
geschäumte Kunststoffe entspre-
chend FM Global-Normen
• einige Lagerformen von Gummireifen,
R o l l e n p a p i e r, b r e n n b a r e n
Flüssigkeiten und Aerosolen
Spezifischere Kriterien können der
Tabelle B und dem zugehörigen
Auslegungsstandard entnommen
werden�
WICHTIG
Warnungen hinsichtlich Rechts- und
Gesundheitsvorschriften finden Sie
im technischen Datenblatt TFP2300.
Siehe „HINWEISE ZUR INSTALLA-
TION" im technischen Datenblatt
TFP700, in dem die Vorsichtsmaß-
nahmen aufgelistet sind, die für
den Betrieb und die Installation von
Sprinklersystemen und –komponen-
ten berücksichtigt werden müssen.
Unsachgemäßer Betrieb und falsche
Installation können ein Sprinklersys-
tem oder seine Komponenten dau-
erhaft beschädigen und bewirken,
dass der Sprinkler im Brandfall nicht
reagiert oder zu früh auslöst.
Seite 1 von 4
Das Modell ESFR-34 kann Lager-
strukturen bis 15,2 m (50 ft) bei einer
Deckenhöhe bis 16,8 m (55 ft), ohne
Regalsprinkler schützen� Darüber
hinaus darf er mit einem Maximalab-
stand von der Decke zur Mittellinie des
Schmelzlotelements von 432 mm (17
Zoll) installiert werden�
HINWEIS
Die hier beschriebenen Sprinkler des
Modells ESFR-34 müssen gemäß dem
Inhalt dieses Dokuments, den geltenden
FM Global-Normen sowie
Normen sonstiger zuständiger Stellen
installiert und gewartet werden. Die
Nichteinhaltung dieser Vorschriften kann
die Leistung und Funktionsfähigkeit der
Produkte beeinträchtigen.
Der Betreiber ist für die Wartung und
den ordnungsgemäßen Betriebszustand
der Brandschutzsysteme
-komponenten verantwortlich. Bei
Fragen wenden Sie sich bitte an den
Hersteller oder den Errichter der Anlage.
In allen Fällen müssen die entspre-
chenden FM-Installationsnormen oder
sonstige geltende Normen angege-
ben werden, um die Anwendbarkeit
sicherzustellen und um vollständige
Installationsrichtlinien zu erhalten.
Die allgemeinen Richtlinien in diesem
Datenblatt sind nicht als vollständige
Installationskriterien zu betrachten.
Sprinkler-
Identifikations-
nummer
Die Sprinkler-Identifikationsnummer
kann der Tabelle A entnommen werden�
DEZEMBER 2019
Kontaktdetails
www.tyco-fire.com
weltweit
den
Technische
Daten
Zulassungen
und
FM-Zulassung
Ausführung
Messing blank
Technische Merkmale
Rahmen � � � � � � � � � � � � � � � � � � � � � � � � � � Messing
Sprühteller � � � � � � � � � � � � � � � � � � � � � � � � � Bronze
Druckschraube � � � � � � � � � � � � � � � � � � � � Edelstahl
Haken � � � � � � � � � � � � � � � � � � � � � � � � � � � � MONEL
Stütze � � � � � � � � � � � � � � � � � � � � � � � � � � � � MONEL
Schmelzlotelement � � � � � � � � � � � � � � � �Lot, Nickel
Verschluss � � � � � � � � � � � � � � � � � � � � � � � � Edelstahl
Dichtungseinheit � � �Beryllium-Nickel mit TEFLON
Weitere technische Daten
Weitere technische Daten können der
Tabelle A entnommen werden�
Aktivierung
Das Schmelzlotelement besteht aus
zwei Verbindungsstückhälften, die
mittels einer dünnen Schicht Lötmetall
miteinander verbunden sind� Wenn die
Nenntemperatur erreicht ist, schmilzt
das Lötmetall und die beiden Hälften
gehen auseinander, wodurch der
Sprinkler aktiviert wird und das Wasser
fließen kann�
