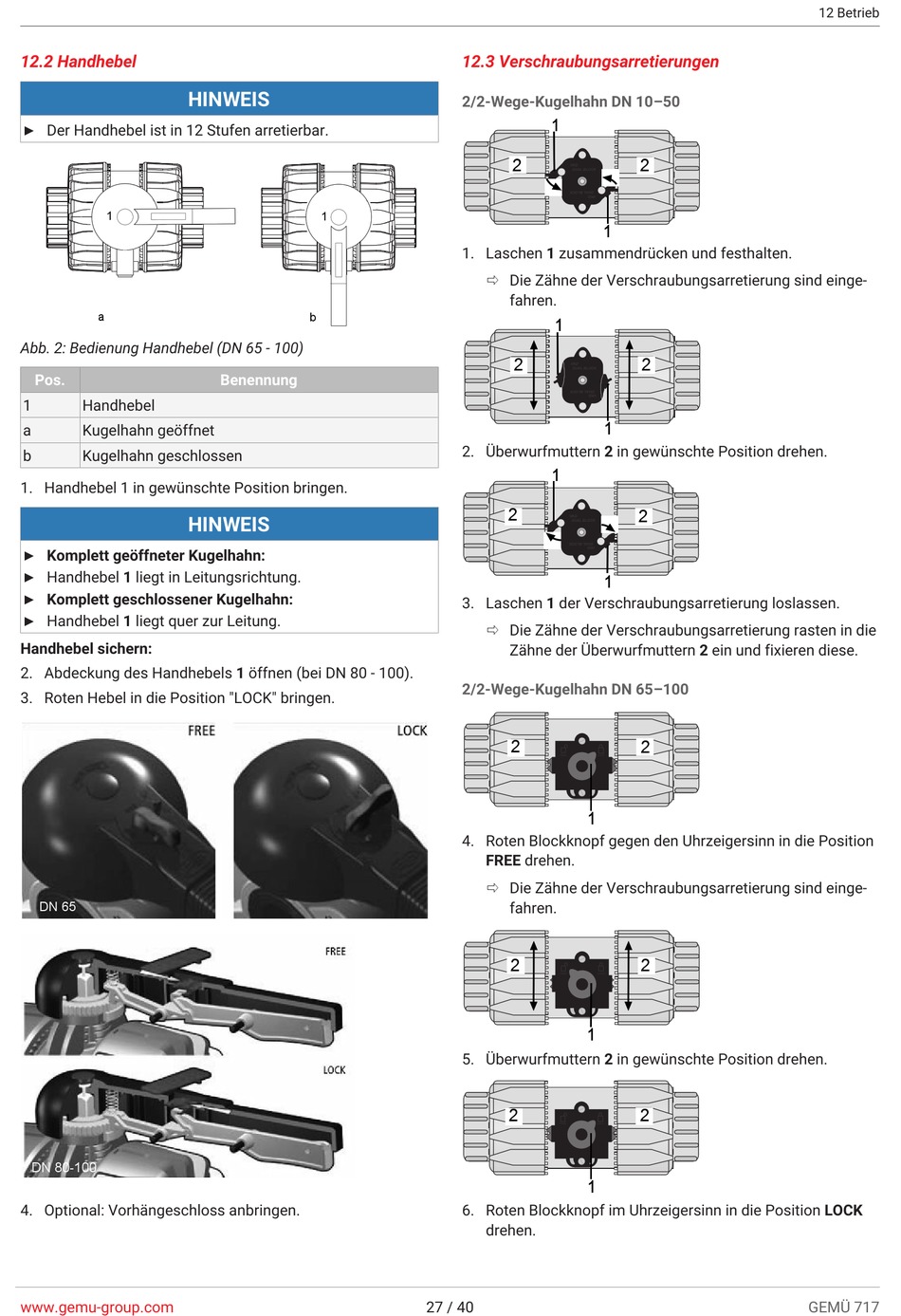

12.2 Handhebel

HINWEIS
▶ Der Handhebel ist in 12 Stufen arretierbar.
1
a
Abb. 2: Bedienung Handhebel (DN 65 - 100)
Pos.
1 Handhebel
a Kugelhahn geöffnet
b Kugelhahn geschlossen
1. Handhebel 1 in gewünschte Position bringen.
HINWEIS
▶ Komplett geöffneter Kugelhahn:
▶ Handhebel 1 liegt in Leitungsrichtung.
▶ Komplett geschlossener Kugelhahn:
▶ Handhebel 1 liegt quer zur Leitung.
Handhebel sichern:
2. Abdeckung des Handhebels 1 öffnen (bei DN 80 - 100).
3. Roten Hebel in die Position "LOCK" bringen.
DN 65
DN 80-100
4. Optional: Vorhängeschloss anbringen.
www.gemu-group.com
1
b
Benennung

12.3 Verschraubungsarretierungen

2/2-Wege-Kugelhahn DN 10–50
1
2
VKD
DUAL BLOCK
1. Laschen 1 zusammendrücken und festhalten.
ð Die Zähne der Verschraubungsarretierung sind einge-
fahren.
1
2
VKD
DUAL BLOCK
2. Überwurfmuttern 2 in gewünschte Position drehen.
1
2
VKD
DUAL BLOCK
3. Laschen 1 der Verschraubungsarretierung loslassen.
ð Die Zähne der Verschraubungsarretierung rasten in die
Zähne der Überwurfmuttern 2 ein und fixieren diese.
2/2-Wege-Kugelhahn DN 65–100
2
FREE
1
4. Roten Blockknopf gegen den Uhrzeigersinn in die Position
FREE drehen.
ð Die Zähne der Verschraubungsarretierung sind einge-
fahren.
2
FREE
1
5. Überwurfmuttern 2 in gewünschte Position drehen.
2
FREE
1
6. Roten Blockknopf im Uhrzeigersinn in die Position LOCK
drehen.
27 / 40
2
1
2
1
2
1
2
LOCK
2
LOCK
2
LOCK
