9.5 Einbau mit Flanschanschluss

HINWEIS
Dichtmittel!
▶ Das Dichtmittel ist nicht im Lieferumfang enthalten.
Nur geeignetes Dichtmittel verwenden.
●
HINWEIS
Verbindungselemente!
▶ Die Verbindungselemente sind nicht im Lieferumfang ent-
halten.
Nur Verbindungselemente aus zulässigen Werkstoffen
●
verwenden.
Zulässiges Anzugsdrehmoment der Schrauben beachten.
●
1. Dichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Einbau-
vorbereitungen").
3. Auf saubere und unbeschädigte Dichtflächen und An-
schlussflansche achten.
4. Flansche vor Verschrauben sorgfältig ausrichten.
5. Das Produkt mittig zwischen Rohrleitungen mit Flanschen
einklemmen.
6. Dichtungen zentrieren.
7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel
und passenden Schrauben verbinden.
8. Alle Flanschbohrungen nutzen.
9. Schrauben über Kreuz anziehen.
10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
www.gemu-group.com
10 Elektrischer Anschluss von elektrischen Stellungsrückmeldern (optionales Zubehör)
10 Elektrischer Anschluss von elektrischen Stel-
lungsrückmeldern (optionales Zubehör)

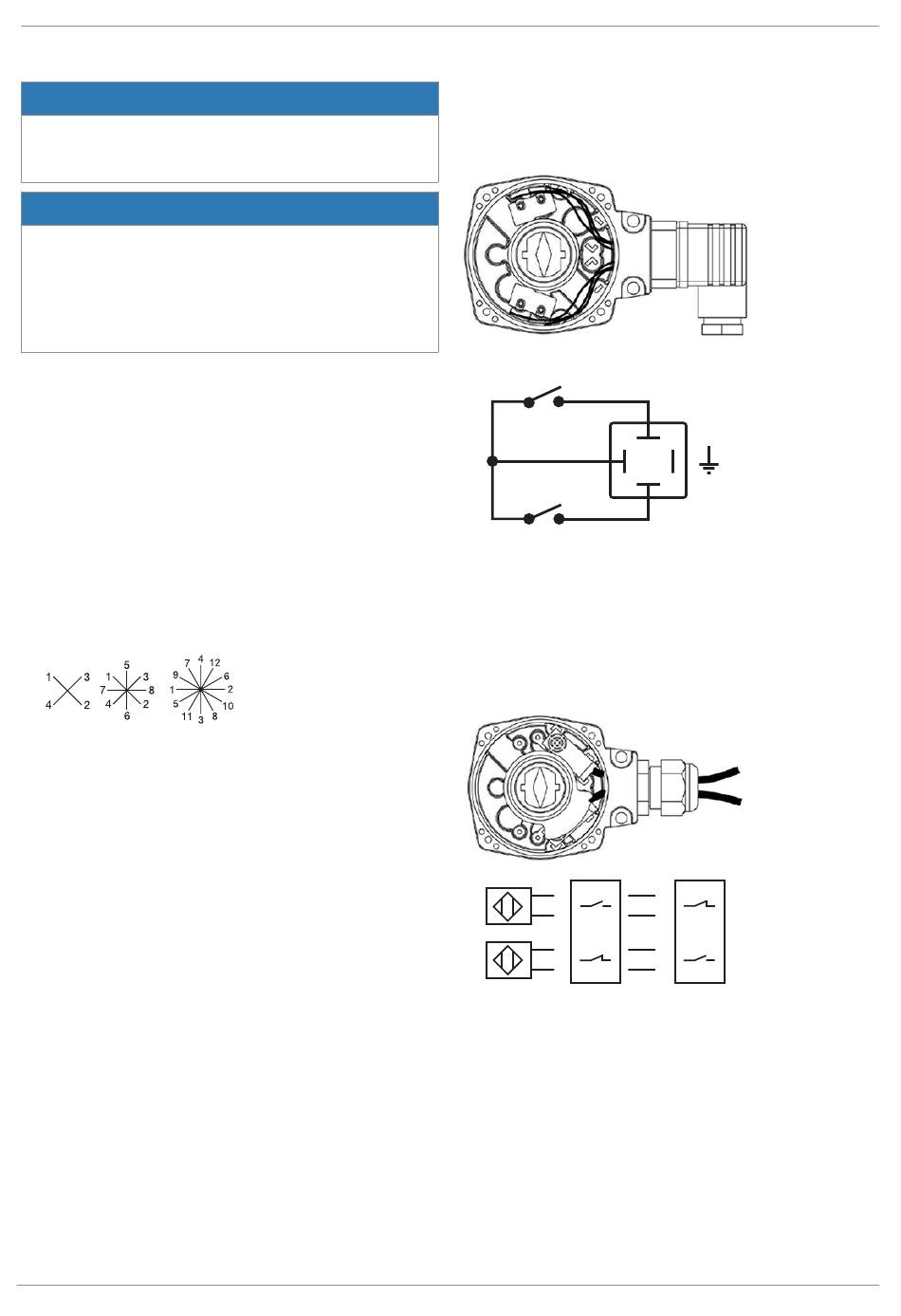

10.1 Anschlusspläne
Mikroschalter EP1
1 = Signal 1 - AUF
2 = Signal 2 - ZU
3 = Common GND
FC1 = Mikroschalter 1
FC2 = Mikroschalter 2
Näherungsschalter EP2 PNP/NPN, 2-Leiter
NO = Normally open
NC = Normally closed
WH = weiß
BK = schwarz
25 / 40
FC2
2
3
1
FC1
-
+
WH NO WH NC
-
+
BK BK
-
+
BK BK
-
+
NC NO
WH WH
GEMÜ 717
