3.2 Anschluss über das Installationsmenü des Computers
Die Anschlussklemmen des Computers sind universell und darum können verschiedene Komponenten an die
einzelnen Klemmen angeschlossen werden. Die Schaltpläne dieses Dokuments sind daher als Beispiele zu se-
hen.

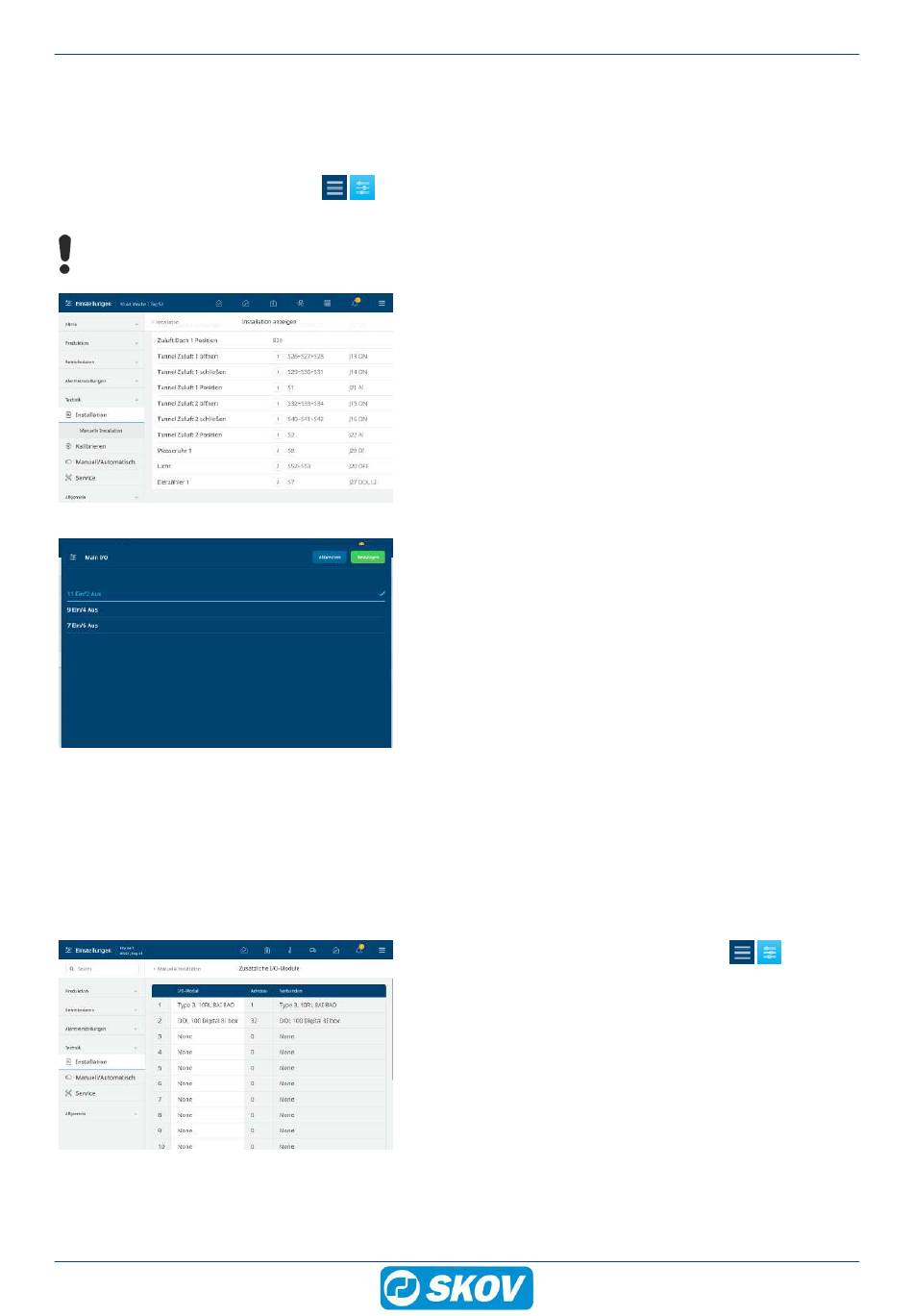

Das Menü Installation des Computer
Klemmen, an die die Komponenten angeschlossen werden müssen.
24 V DC Versorgung, Erde/Minus Anschlussklemme für Sensors und Feedback wird nicht angezeigt.
3.3 Automatische Registrierung zusätzlicher I/O-Module
Der Stallcomputer erkennt automatisch, ob ein zusätzliches I/O-Modul, eine Silo-Wägebox oder eine externe
Box montiert ist.
Wenn an der Adresse kein anderes Modul installiert ist, wird es installiert.
In seltenen Fällen kann es erforderlich sein, einen anderen I/O-Modultyp auszuwählen, z. B. wenn ein alter I/O-
Modultyp verwendet wurde.
Schaltpläne und Kabelpläne
Technik | Installation | Installation anzeigen
Angezeigt auf I/O-Modul mit Jumper.
ON = Notöffnung kann Relais übersteuern, damit Ven-
til öffnet.
OFF = Werkseinstellung. Notöffnung kann nicht Relais
übersteuern.
AI = Analoger Eingang.
DI = Digitaler Eingang.
DOL 12 = DOL 12 Eingang.
Angezeigt auf I/O-Modul.
Pull-down = Zwischen dem 0-10 V Eingang und der Masse-/
Minusklemme muss ein 1 KΩ Pull-down-Wider-
stand geschaltet werden.
Pull-up = Zwischen dem 0-10 V Eingang und +10 V muss
ein 10 KΩ Pull-up-Widerstand geschaltet wer-
den.
Die Regiestrung wird im Stallcomputer-Menü
Installation | Manuelle Installation | Zusätzliches I/O-Modul
angezeigt
.
DOL 534 • DOL 539
zeigt genau de
Technik |
