Manutenzione
A
52 Italiano
Untitled-9 52
B
A
A
F
C
E
D
B

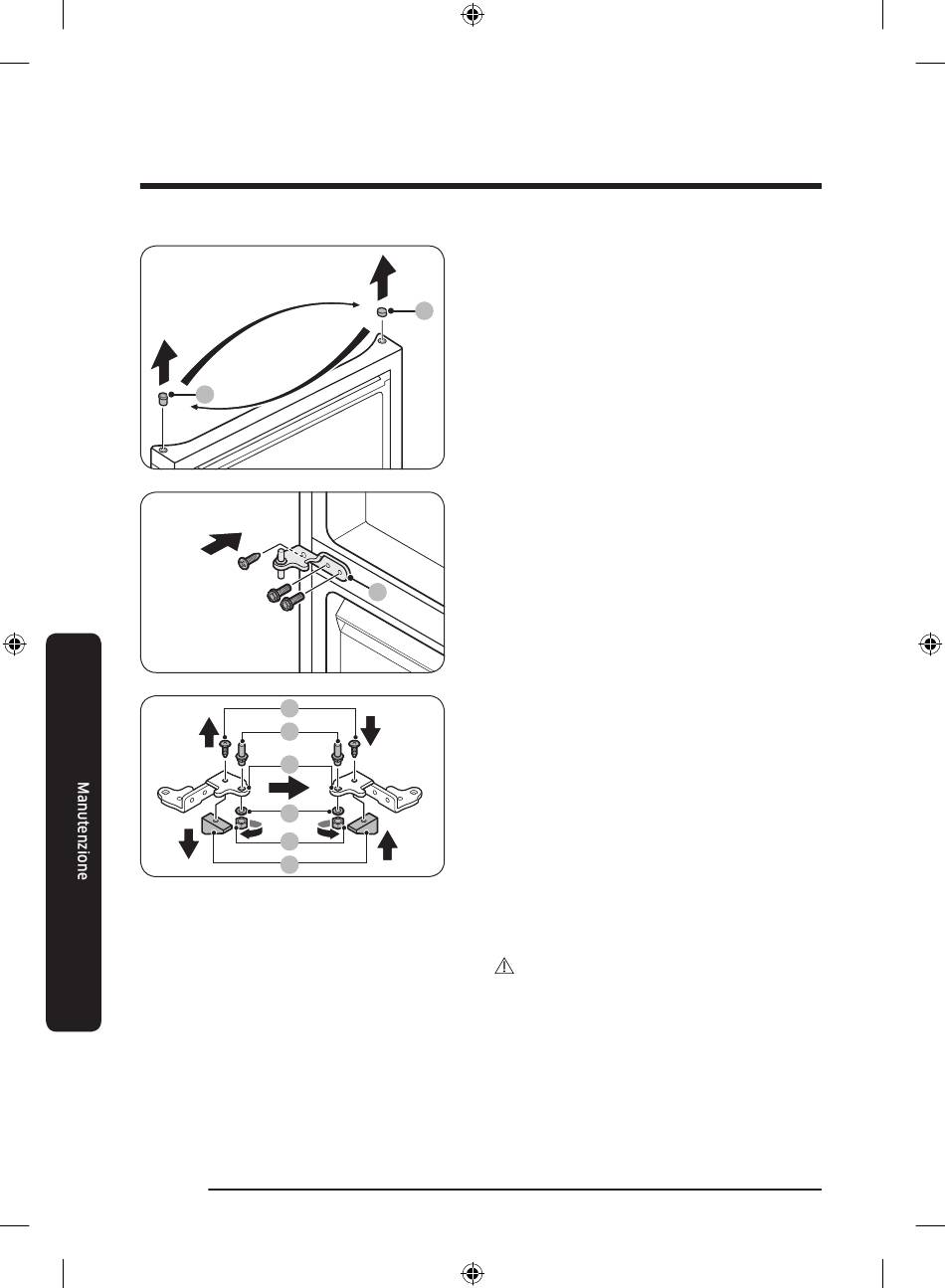

14. Sopra la porta del freezer, invertire la
posizione del gommino (A) ed il coperchio
del gommino (B).
15. Serrare la cerniera centrale (A) sul lato
opposto al lato dal quale era stata staccata.
- Usare un cacciavite a croce ed una chiave
a bussola (10 mm) per serrare le viti.
16. Smontare la cerniera inferiore e invertire
tutte le parti.
a. Usando un cacciavite a croce rimuovere la
vite (A) serrando l'elemento di fissaggio
(B) alla cerniera inferiore (C).
b. Usando una chiave inglese da (10 mm)
per rimuovere il dado (D) e la rondella (E)
serrare il perno (F).
c. Invertire la cerniera inferiore (C), quindi
rimontare il perno (F) con la rondella (E)
ed il dado (D).
d. Serrare l'elemento di fissaggio (B) con la
vite (A).
ATTENZIONE
• Prestare attenzione a non lasciar cadere il
perno (F) o ferirsi le dita nella rimozione o
montaggio del perno (F).
• Ricordarsi di montare la rondella (E). Se il
perno viene montato senza la rondella (E)
in posizione, la porta del freezer potrebbe
cadere danneggiandosi o ferendo le persone.
