ProcessVent
Betriebsanleitung
6.4 Lackierung
Lackierung nach Wahl
Folgende Komponenten sind lackiert in RAL-Farbe nach Wahl:
■
Außenluftmodul und Basisgerät (Rahmenkonstruktion und Verkleidungsbleche)
■
Bodenwanne
■
Seitenwände des Plattenwärmetauschers
■
Abluft- und Fortluftkanalstück
Lackierung Rahmen nach Wahl
Folgende Komponenten sind lackiert in RAL-Farbe nach Wahl:
■
Rahmenkonstruktion des Basisgerätes
■
Bodenwanne
■
Seitenwände des Plattenwärmetauschers
■
Abluft- und Fortluftkanalstück
6.5 Hydraulikbaugruppe Umlenkschaltung (HY)
Eine Baugruppe für die hydraulische Umlenkschaltung ist im Gerät eingebaut.
Sie ist komplett isoliert und besteht aus folgenden Komponenten:
■
3-Wege-Regelkugelhahn
■
Strangregulierventil STAD
■
Kugelhahn
■
Rohrleitungen
■
Verschraubungen zum einfachen Anschluss an das bauseitige Verteilnetz
(auf der Rückseite des Gerätes)
70

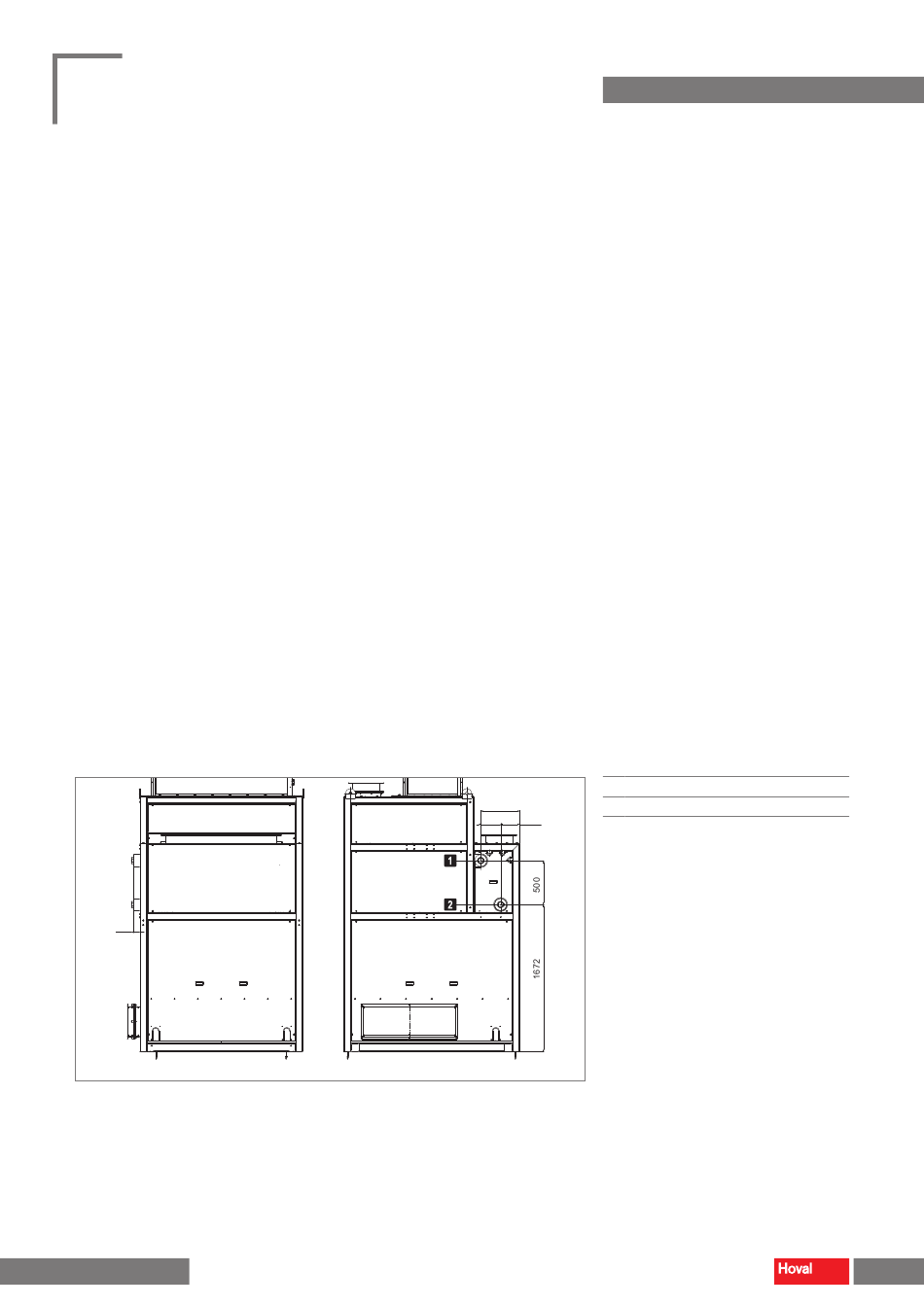

Bild 7: Maßblatt für Hydraulikanschluss (Maße in mm)
4 211 883-de-05
■
Rücklauf
1
■
Vorlauf
440
2
225
215
Optionen
17
