Verwandte Anleitungen für Beam BlueEvolution S+
Inhaltszusammenfassung für Beam BlueEvolution S+

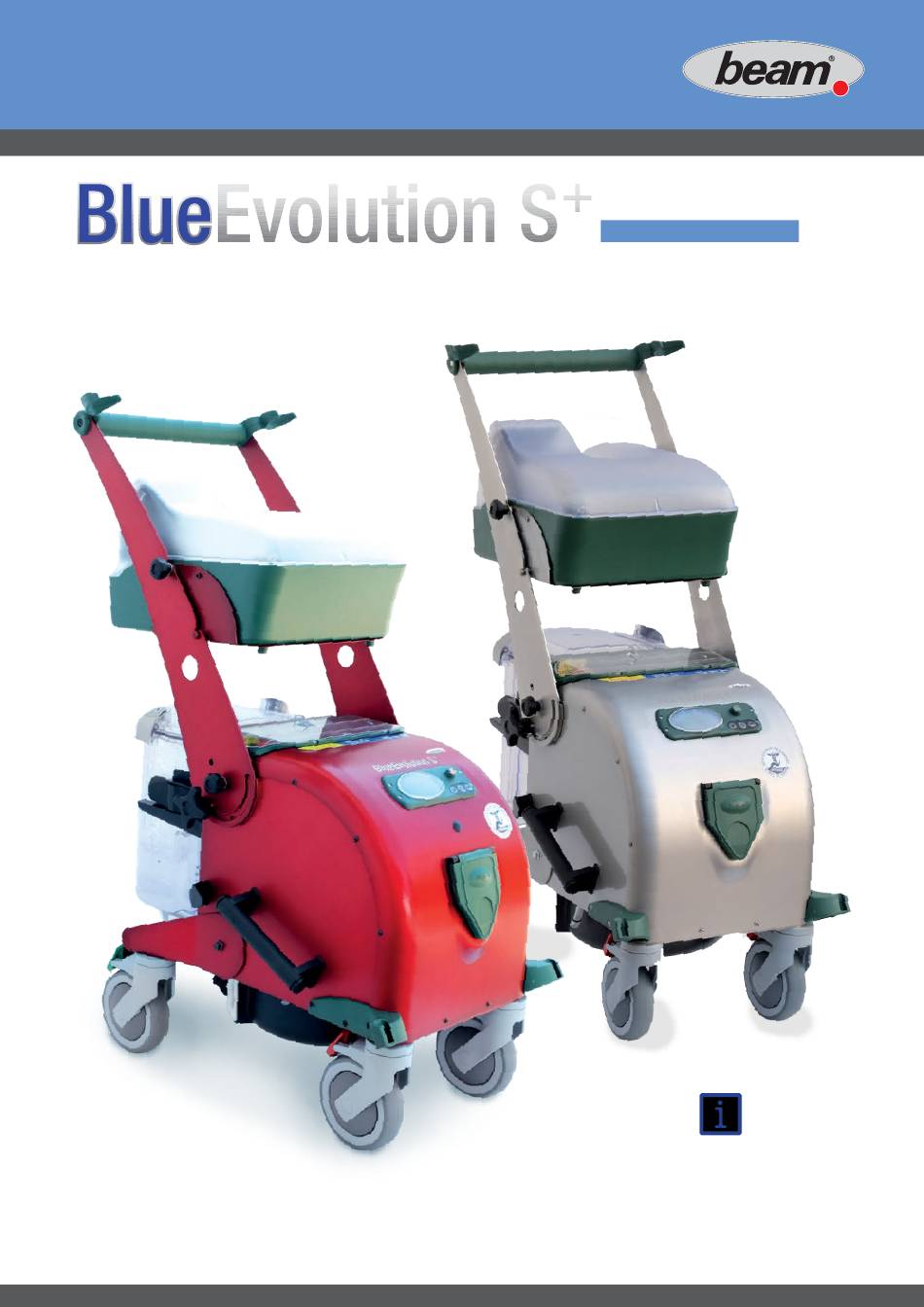

- Seite 1 Freu´ Dich drauf. Freu´ Dich drauf. Bedienungsanleitung Dampfsauger mit Entkalkungsprogramm INFO: Damit Ihr Gerät zuverlässig und reibungslos arbeiten kann, wechseln Sie bitte ca. alle 6 Monate die O-Ringe. siehe: Service/Wartung-Teil 3...
-
Seite 2: Inhaltsverzeichnis
Service /Wartung - Teil 1 17-19 "Heißwassermodul spülen" Service /Wartung - Teil 2 21-24 "Entkalkung Boiler" Service /Wartung - Teil 3 25-26 "Wasserfilter und O-Ringe" Hersteller: beam GmbH · Illertalstraße 3 · 89281 Altenstadt/Iller Tel.: 08337-7400-21 · Fax: 08337-7400-10 info@beam.de · www.beam.de 960180.10.2020... -
Seite 3: Die Revolution In Der Gewerblichen Reinigung
Ohne Schrubben, ohne Mittel Fitness, Sauna und Spa Wenn der Mensch schwitzt, ist das gut für ihn. Der beam BlueEvolution löst Fett auch an schwer zug änglichen Stellen – ganz ohne Und dank des beam BlueEvolution auch kein Gastronomie Wellness scharfe Putzmittel. -
Seite 4: Gerätebeschreibung
Freu´ Dich drauf. Gerätebeschreibung ➊ Taste EIN/AUS Heizkessel Fahrbügel ➋ Taste EIN/AUS Saugen Feststellschraube Fahrbügel ➌ Einstellung Durchflussmenge Blockierhebel Fahrbügel ➍ Optische Anzeige Saugleistung Display ➎ Wartungsanzeige- Sondenkappe Anschlussdose Dampfsaugschlauch ➏ Anzeige Wassermangel Entleerschraube Wassertank ➐ Bügeleisen-Symbol Entleerschraube Heißwassermodul ➒ Anzeige Betriebsdruck Einfüllöffnungen ➓... -
Seite 5: Wichtige Hinweise Für Die Benutzerin/Den Benutzer
2. Verwendungszweck geräten oder anderen wärmeausstrahlenden Objekten) ab. Mit dem beam-BlueEvolution können Sie Oberflächen und Gegenstände gründ- • Wählen Sie den Standort des Gerätes so, dass eine gute Luftzirkulation erfol- lich reinigen, die Luft in Räumen von unangenehmen Gerüchen befreien. -
Seite 6: Montagevorbereitung
Freu´ Dich drauf. Montage / Vorbereitung Montage des Fahrbügels und Befüllen des Vorratstanks Zubehörbox Befüllen des Heißwassermoduls Fixieren Sie den Bügel mit den zwei Befestigungsknöpfen. • Öffnen Sie den Verschluss und befüllen Sie den Vor- Ziehen Sie sie im Uhrzeigersinn fest. ratstank mit normalem Leitungswasser. -
Seite 7: Befüllen Der Filterschale
Freu´ Dich drauf. Montage / Vorbereitung • Die Filterschale wieder einsetzen und dabei die korrekte Befüllen der Filterschale Positionierung der Schaltnocke am Deckel sicherstellen. Ihr Gerät ist mit einem hygienischen Wasserfilter ausgestat- tet. Um den angesaugten Schmutz im Wasser zu binden und damit zusätzlich die angesaugte Luft im Wasserbad gereinigt wird, müssen Sie vor Inbetriebnahme Wasser in die Filter- schale füllen. - Seite 8 Freu´ Dich drauf. Inbetriebnahme Dampf Dampffunktion Um Dampf abzugeben, Dampfabzugshebel am Handgriff gedrückt halten. Einstellen der Dampfleistung: Halten Sie die Taste am Display solange gedrückt, bis die von Ihnen gewünschte Stufe (1,2 oder 3) im Display un- terhalb vom Dampfsymbol angezeigt wird.
-
Seite 9: Inbetriebnahme Saugen
Freu´ Dich drauf. Inbetriebnahme Dampf mit Heißwassermodul Inbetriebnahme Saugen Bei starken Verschmutzungen kann mittels zuschalten des Saugfunktion Heißwassermoduls zum Dampf, der Schwemmeffekt und Drücken Sie die Taste am Handgriff um den Sauger somit die Reinigungsleistung erhöht werden. einzuschalten. Die LED am Display leuchtet rot auf (Saugstufe 3 = MAX). -
Seite 10: Standard Zubehör Und Anwendung
Freu´ Dich drauf. Freu´ Dich drauf. Standard Zubehör und Anwendung Verlängerungsrohr Verlängerungsrohr Art.Nr.: 9615 Art.Nr.: 9615 Dampf-Saugschlauch Art.Nr.: 961810M Polster, Matratzen und OHNE AUFSATZ Teppichreinigung. Glasflächen, Fenster (Schaufenster), Extraktionsdüse, 238 mm Silikonlippe mit Bürstenaufsatz Spiegel Art.Nr.: 9620-01 Art.Nr.: 80206 Hartböden, wie z.B.: Fliesen, Granit, Marmor, Holzböden, PVC, Laminat etc. - Seite 11 Dreistrahldüse möglich. Zum Trockensaugen kann die Fugendüse direkt auf Fugendüse schmal Art.Nr.: 8010SIL Rohr oder Dampf-Saugschlauch aufgesetzt werden. Achtung: Dampfmenge und Zubehör immer auf die zu reinigenden Oberflächen anpassen! Ersatz- und Zubehörteile bestellen Sie bequem in unserem Internetshop: www.beam.de...
-
Seite 12: Error-Codes / Gerätemeldungen
Freu´ Dich drauf. Error-Codes / Gerätemeldungen Wassermangel Vorratstank Das Display zeigt den Error-Code E01. Um die Arbeit wieder aufzunehmen zu können, füllen Sie den Tank wie im Abschnitt “Befüllen des Vorratstanks Anzeige Error-Codes von E01 bis E13 beschrieben. Boiler bzw. Dampfystem verkalkt Wassermangel Heißwassermodul Das Display zeigt den Error-Code E05. -
Seite 13: Außerbetriebnahme
Freu´ Dich drauf. Außerbetriebnahme Um die Funktionalität, Sauberkeit und Hygiene im Gerät und INFO: Zubehör zu gewährleisten, gehen Sie bei der Außerbetrieb- nahme des Gerätes wie folgt vor: Bei starker Schaumbildung Spülvorgang mit klarem Wasser wiederholen. 1) Filterschale entleeren und ohne Wasser wieder einsetzen Alternativ kann der Dampfsaugschlauch auch mit einem in der Größe passenden und mit Desinfektionsmittel getränk- tem Schwamm gemolcht (gereinigt) werden. -
Seite 14: Konformitätserklärung
Freu´ Dich drauf. Technische Daten Konformitätserklärung Technische Daten beam BlueEvolution S + Bestell-Nr.: 960180 Elektrischer Anschluss Nennspannung 230 V AC 50 Hz Gesamtleistung 3500 W Kessel Nennaufnahme 2100 W + 1300 W (Kessel ist aus Edelstahl INOX Aisi 304) Automatisches Nachfüllsystem... -
Seite 15: Faq / Was Tun, Wenn
Freu´ Dich drauf. Was tun, wenn… Ursache Abhilfe wenig bzw. kein Dampf und kein Heißwassermodul verkalkt Entkalkung Heißwasser durchführen (Service/Wartung – Teil 1) Heißwasser Dampf sehr nass Heißwasser ist eingeschaltet Am Handgriff Taste (T4) kurz drücken Keine Heißwasserfunktion Heißwasser nicht eingeschaltet Heißwasserstufe durch Drücken der Taste (C) am Display wählen und dann mit Taste (T4) am Handgriff das „Heißwassermodul“... -
Seite 16: Wartungstabelle
Freu´ Dich drauf. Zur besseren Übersicht und Kontrolle, haben Sie in dieser Tabelle die Möglichkeit die durchgeführten Service/Wartungsarbeiten zu dokumentieren. Service/Wartung Datum Bemerkung durchgeführt von: Spülung Heißwasser Entkalkung Boiler O-Ringe erneuern zusätzliche Arbeiten Spülung Heißwasser Entkalkung Boiler O-Ringe erneuern zusätzliche Arbeiten Spülung Heißwasser Entkalkung Boiler O-Ringe erneuern... - Seite 17 Freu´ Dich drauf. Service/Wartung - Teil 1 Heißwassermodul spülen...
-
Seite 18: Vorbereitung
Freu´ Dich drauf. 1. Vorbereitung Der Einsatz vom Heißwassermodul führt zu einer gebrauchsbedingten Verkalkung, zeitabhängig von der Härte des verwendeten Wassers. Um eine Störung durch Kalkablagerungen am Dampfschlauch vorzubeugen, empfehlen wir eine regelmäßige Entkalkung. Entkalker können gesundheitsgefährdend sein. Lesen Sie die Anweisung auf der Verpackung des Entkalkers und folgen Sie den Sicherheitsanweisungen. -
Seite 19: Heißwassermodul Spülen (Entkalken)
Halten Sie den Handgriff über ein genügend großes Gefäß, um die Mischung aufzufangen. Betätigen Sie nun den Abzugshebel (P) bis die komplette Menge Wasser durchgespült ist. Den Spülgang noch ggf. einmal wiederholen. Schalldämmgehäuse anschließend montieren und Ihr beam Gerät ist wieder betriebsbereit. - Seite 20 Freu´ Dich drauf.
-
Seite 21: Service /Wartung - Teil
Freu´ Dich drauf. Service/Wartung - Teil 2 Entkalkung Boiler mit Entkalkungsprogramm... -
Seite 22: Entkalkung Mit Entkalkungsprogramm
Freu´ Dich drauf. Entkalkung mit Entkalkungsprogramm Spätestens wenn im Display das Symbol der Error Code E05 erscheint ist die Entkalkung unbedingt notwendig. Da die Wasserqualitäten regional sehr unterschiedlich sind, kann eine Entkalkung auch schon vorher nötig werden. Entkalker können gesundheitsgefährdend sein. Lesen Sie die Anweisung auf der Verpackung des Entkalkers und folgen Sie den Sicherheitsanweisungen. -
Seite 23: Entkalkungsprogramm Vorbereiten Und Starten
Freu´ Dich drauf. 2. Entkalkungsprogramm vorbereiten und starten Öffnen Sie den Verschluss „Water Only“ und füllen Sie 1 Liter beam Entkalker und ¼ Liter Leitungswasser in den Vorratsbehälter „Water Only“. Wir empfehlen: beam Entkalker Art.Nr. 8050 Speziell entwickelter Entkalker mit Pflegestoffen für das System. -
Seite 24: Spülprogramm Vorbereiten Und Starten
Freu´ Dich drauf. 3. Spülprogramm vorbereiten und starten Vorratsbehälter „Water Only“ mit 2 Liter klarem Leitungswasser befüllen. Anschließend durch Drücken der Taste (A) am Display, den Spülvorgang zu starten. Das Display zeigt FLU während des Spülvorgangs (Dauer ca. 10 Minuten). Zeigt das Display während dem Spülen den Errorcode E01, bitte ½... -
Seite 25: Service/Wartung - Teil 3
Freu´ Dich drauf. Service/Wartung - Teil 3 Wasserfilter und O-Ringe... - Seite 26 Freu´ Dich drauf. Pflege Zubehör Für die Aufrechterhaltung der Leistungsfähigkeit und Funktion ist die Reinigung der Zubehörteile nach dem Gebrauch, unerlässlich. Die Steckverbindungen der Verlängerungsrohre und des Sicherheits- handgriffs können bei Bedarf mit einem geeigneten Gleit bzw. Silikonspray eingesprüht werden. Damit erleichtern Sie sich den Wechsel von Zubehörteilen.
- Seite 27 Freu´ Dich drauf.
