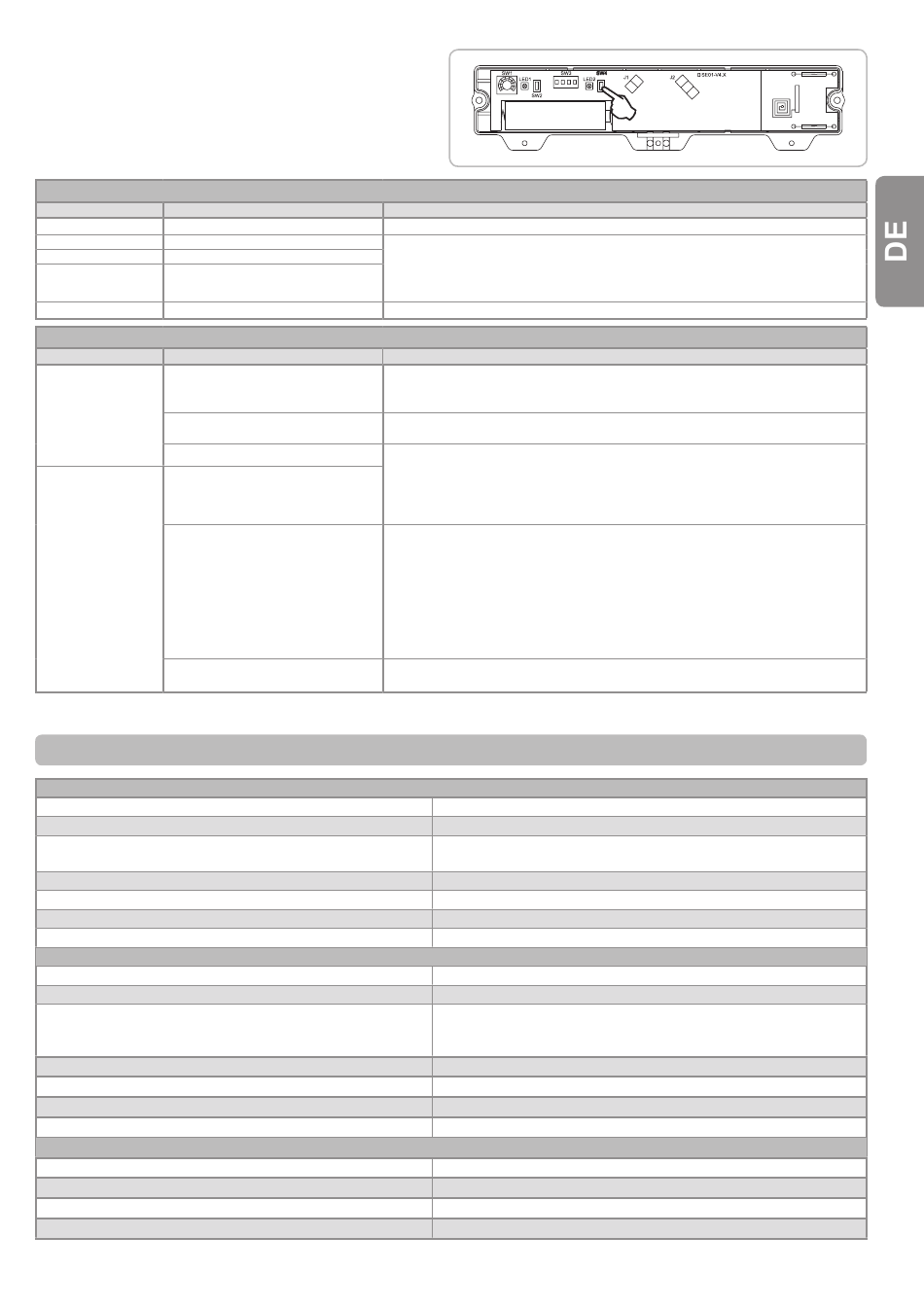

sender einer optischen sicherheitsleiste (osE)

Drücken Sie auf die Drucktaste PROG SW4 des Sicherheitsleistensenders.
Halten Sie sie solange gedrückt, bis die Kontrollleuchte verlöscht (die
Kontrollleuchte leuchtet während des Drückens ununterbrochen).
Die Kontrollleuchte des Senders leuchtet auf:
• zuerst grün, um anzuzeigen, welcher Montagetyp konfiguriert ist
• anschließend rot, um eventuelle Störungen anzuzeigen.
kontrollleuchte sender
zustand Diagnose
1 Mal grünes Blinken Betrieb ohne Magnet (Standard)
2 Mal grünes Blinken Betrieb nur mit unterem Magnet
3 Mal grünes Blinken Betrieb nur mit oberem Magnet
4 Mal grünes Blinken Betrieb mit Magneten unten und oben
Rot ununterbrochen Störung OSE Sender
lED osE-sender dauerhaft rot: störung am sender
maßnahmen zustand lEDs sender
LED 1 und LED 2: 1 Mal grünes Blinken
und anschließend Blinken in Orange für 1
Gehäuse des OSE-
bis 30 Sek., dann grünes Blinken für 5 Sek.
Senders öffnen.
LED 1 und LED 2: Blinken in Orange für
Batterie entfernen und
1 bis 2 Minuten
erneut einsetzen
LED 1 und LED 2 bleiben erloschen
LED 1 und LED 2 bleiben erloschen
Gehäuse des OSE-
Senders öffnen.
Auf die Taste SW2
LED 1 und LED 2 leuchten kurz rot auf
drücken, bis LED 1
dauerhaft rot leuchtet.
LED 1 leuchtet grün dann leuchtet LED
2 8 Sek. lang dauerhaft grün.

tEchnIschE EIgEnschaFtEn

allgEmEIn

Spannungsversorgung
Elektrische Isolierung
Antriebsleistung max.
Sicherung des Motors und der integrierten Beleuchtung
Funkfrequenz SOMFY
Anzahl der programmierbaren Funksender
Betriebstemperatur
Schutzart
anschlÜssE
Netzstromkabel
Integrierte Beleuchtung
Sicherheitseingänge
Autotest-Ausgang für Sicherheitsvorrichtungen
Eingang für eine Steuerung über Kabel
Gelbe Warnleuchte
Ausgang Alarmsirene

FunktIonswEIsE

Steuertasten
Automatischer Schließmodus
Steuerung im Notbetrieb
Wartungshilfe
Copyright © 2012 Somfy SAS. All rights reserved
Batterie
störungsbeseitigung / maßnahmen
Vergewissern Sie sich, dass an der Führungsschiene des Tors kein Magnet installiert ist.
Vergewissern Sie sich, dass an der Führungsschiene des Tors Magnete installiert sind.
Vergewissern Sie sich, dass der Sicherheitsleistensender und der oder die Magnete
korrekt auf der rechten Seite des Tors installiert sind.
Die Installation mit Magnet wiederholen.
Siehe nachstehende Tabelle zur Störungsbeseitigung.
Ergebnis/störungsbeseitigung
Die Batterie und der Sender funktionieren ordnungsgemäß.
Wenn das Problem weiter besteht, die Batterie austauschen (Artikelnr. 1782078).
Die Batterie ist schwach, diese austauschen (Artikelnr. 1782078).
Der OSE-Sender funktioniert nicht mehr und muss ausgetauscht werden (Artikelnr.
1781245). Die mit dem OSE-Sender gelieferten Anweisungen befolgen und anschließend
entsprechend der Beschreibung Seite 9 in Betrieb nehmen.
Stellen Sie sicher, dass das Gummiprofil der Sicherheitsleiste nicht gequetscht ist und
wiederholen Sie die Überprüfung.
Überprüfen Sie die Verkabelung der Fotozellen und wiederholen Sie die Überprüfung.
Wenn das Problem weiter besteht, ersetzen Sie die optischen Zellen entsprechend der
Anleitung.
Fotozellen:
- für eine Lamelle von max. 3 m: Teile-Nr. 9016767
- für eine Lamelle von max. 7 m: Artikelnr. 9015560
Der OSE-Sender und die Fotozellen funktionieren ordnungsgemäß.
Wenn das Problem weiter besteht, die Batterie austauschen (Artikelnr. 1782078).
5 AT - 250 V - Ersatzsicherung mitgeliefert
2 m - IEC-Stecker (Phase, Neutralleiter, Erde)
3 Eingänge für: - Sicherheitsleiste mit Kabel-Anschluss: optisch, magnetisch
Potentialfreier Kontakt, NO - sequenzieller Betrieb
Tasten Auf-Stop-Ab an der Frontseite
Automatisch aktiviert beim Schließen bei Störung einer Sicherheitsvorrichtung
Echtzeit-Zustand mit 5 Kontrollleuchten
196-253 V 50-60 Hz
Klasse 1
230 V - 1250 W
433,42 MHz
32
-20 °C / +60 °C
IP 20
E14 - 25W max. - 230V
- Absturzsicherung
- Lichtschranke
Für Lichtschranke
24V - 4W max.
Ja
Ja
21
