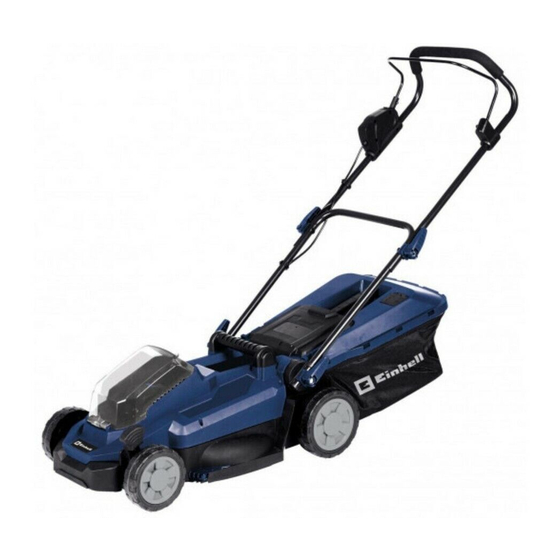

- Seite 1 BG-ARM 2033 M Li Originalbetriebsanleitung Akku-Rasenmäher Art.-Nr.: 34.131.75 I.-Nr.: 11019 Anl_BG_ARM_2033_M_Li_D.indb 1 Anl_BG_ARM_2033_M_Li_D.indb 1 31.10.2019 11:31:16 31.10.2019 11:31:16...
- Seite 2 - 2 - Anl_BG_ARM_2033_M_Li_D.indb 2 Anl_BG_ARM_2033_M_Li_D.indb 2 31.10.2019 11:31:17 31.10.2019 11:31:17...
- Seite 3 - 3 - Anl_BG_ARM_2033_M_Li_D.indb 3 Anl_BG_ARM_2033_M_Li_D.indb 3 31.10.2019 11:31:19 31.10.2019 11:31:19...
- Seite 4 - 4 - Anl_BG_ARM_2033_M_Li_D.indb 4 Anl_BG_ARM_2033_M_Li_D.indb 4 31.10.2019 11:31:23 31.10.2019 11:31:23...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Fehlersuchplan - 5 - Anl_BG_ARM_2033_M_Li_D.indb 5 Anl_BG_ARM_2033_M_Li_D.indb 5 31.10.2019 11:31:26 31.10.2019 11:31:26... -
Seite 6: Sicherheitshinweise Für Handgeführte Mäher
Gefahr! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrun- gen eingehalten werden, um Verletzungen und Schäden zu verhin- dern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. -
Seite 7: Warnhinweise
wöhnliche Schwingungen auf, schalten Sie die Maschine sofort aus und ziehen Sie den Sicherheitsstecker. Kontrollieren Sie die Schneidmesser und reinigen diese wenn nötig. Sollte das Gerät weiterhin vibrieren, ausschalten und Sicherheitsstecker ziehen und an unsere Servicewerkstatt einschicken. Die Maschine darf beim Anlassen nicht gekippt werden. Beide •... -
Seite 8: Handhabung
d) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verant- wortlich ist. Vorbereitende Maßnahmen a) Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten San- dalen. - Seite 9 stand gekommen sind, wenn der Akku-Rasenmäher angekippt werden muss, zum Transport über andere Flächen als Gras und wenn der Akku-Rasenmäher von und zu der zu mähenden Flä- che bewegt wird. j) Benutzen Sie niemals den Akku-Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B.
-
Seite 10: Wartung Und Lagerung
- suchen Sie nach Beschädigungen; - führen Sie die erforderlichen Reparaturen beschädigter Teile durch; - sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind. Wartung und Lagerung a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Zustand ist. -
Seite 11: Spezielle Sicherheitshinweise
Verwenden Sie nur die dafür vorgesehenen Akkus in den • Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büroklam- • mern, Münzen, Schlüsseln, Nägeln, Schrauben oder ande- ren kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. - Seite 12 Hinweise zum Akku 1. Der Akku-Pack des Akkugerätes ist im Lieferzustand nicht gela- den. Vor der ersten Inbetriebnahme muss deshalb der Akku auf- geladen werden. 2. Für eine optimale Akkuleistung vermeiden Sie tiefe Entladungs- zyklen! Laden Sie Ihren Akku häufi g. 3.
- Seite 13 abschaltung das Gerät abgeschaltet hat. Dies kann zu Schäden am Akku führen. 11. Verwenden Sie nur original Akkus. Der Einsatz von anderen Ak- kus kann zu Verletzungen; Exposition und Brandgefahr führen. Hinweise zum Ladegerät und Ladevorgang 1. Beachten Sie die angegebenen Daten auf dem Typenschild des Ladegeräts.
-
Seite 14: Schutz Vor Umwelteinfl Üssen
11. Verwenden Sie keine Akkus mehr, die sich während des Ladens aufgewölbt oder verformt haben, oder welche ungewöhnliche Symptome zeigten (Ausgasen, Zischen, Knacken, ...) 12. Entladen Sie den Akku nicht vollständig (empfohlene Endlade- tiefe max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akkuzellen. - Seite 15 9. Vorsicht beim Umgang mit Akkus in Bezug auf elektrostatischer Ladung: elektrostatische Entladungen führen zu Schäden an der Schutzelektronik und den Akku-Zellen! Vermeiden Sie daher elektrostatische Aufl adung und berühren Sie niemals die Akku- Pole! Akkumulatoren und akkugetriebene Elektrogeräte beinhalten um- weltgefährdende Materialien.
-
Seite 16: Gerätebeschreibung Und Lieferumfang
Erklärung des Hinweisschildes auf dem Gefahr! Gerät (siehe Bild 12) Gerät und Verpackungsmaterial sind kein 1 = Vor Inbetriebnahme Gebrauchsanweisung Kinderspielzeug! Kinder dürfen nicht mit lesen Kunststoff beuteln, Folien und Kleinteilen 2 = Dritte aus dem Gefahrenbereich fernhalten spielen! Es besteht Verschluckungs- und Er- und Abstand halten! stickungsgefahr! 3 = Vorsicht! - Scharfe Schneidmesser - Sicher-... -
Seite 17: Technische Daten
• Bitte beachten Sie, dass unsere Geräte bestim- Überlasten Sie das Gerät nicht. • mungsgemäß nicht für den gewerblichen, hand- Lassen Sie das Gerät gegebenenfalls über- werklichen oder industriellen Einsatz konstruiert prüfen. • wurden. Wir übernehmen keine Gewährleistung, Schalten Sie das Gerät aus, wenn es nicht wenn das Gerät in Gewerbe-, Handwerks- oder benutzt wird. - Seite 18 Montage des Fangkorbes (Bild 4) ausziehen (Bild 5) • 1. Stecken Sie das Bügelgestell in die Öff nung Vergleichen Sie, ob die auf dem Typenschild am Fangsackdeckel. angegebene Netzspannung mit der vorhan- 2. Das Bürgelgestell muss hörbar einrasten. denen Netzspannung übereinstimmt. •...
-
Seite 19: Bedienung
Hinweis! Mulchen ist nur bei relativ kurzem Ra- mit rutschfesten, griffi gen Sohlen und lange Ho- sen möglich. sen. Warnung! Mähen Sie immer quer zum Hang. Hänge über 15 Das Einsetzen des Mulchkeils darf nur bei stillge- Grad Schräge dürfen mit dem Akku-Rasenmäher setztem Motor und abgezogenem Sicherheitsste- cker vorgenommen werden. -
Seite 20: Reinigung, Wartung Und Ersatzteilbestellung
7. Reinigung, Wartung und Bevor irgendwelche Kontrollen des Messers durchgeführt werden, Motor abstellen. Denken Ersatzteilbestellung Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch einige Sekunden Gefahr! weiterdreht. Ziehen Sie vor allen Reinigungsarbeiten den Si- Versuchen Sie nie, das Messer zu stoppen. Prü- cherheitsstecker (Bild 8/Pos. -
Seite 21: Entsorgung Und Wiederverwertung
8. Entsorgung und selben. Ist das Messer abgenutzt, muss es sofort ausgewechselt oder geschliff en werden. Sollten Wiederverwertung übermäßige Vibrationen des Rasenmähers auftreten, bedeutet dies, dass das Messer nicht Das Gerät befi ndet sich in einer Verpackung um richtig Transportschäden zu verhindern. Diese Verpa- ausgewuchtet ist oder durch Stöße verformt wur- ckung ist Rohstoff... -
Seite 22: Fehlersuchplan
10. Fehlersuchplan Störung Mögliche Ursache Behebung Motor läuft nicht an a) Kondensator defekt a) Durch Kundendienstwerkstatt b) Akku leer b) Akku laden c) Schalter Stecker Kombination c) durch Kundendienstwerkstatt über- defekt prüfen d) Anschlüsse am Motor oder Kon- d) durch Kundendienstwerkstatt über- densator gelöst prüfen e) Gerät steht im hohen Gras... - Seite 23 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
-
Seite 24: Garantieurkunde
Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. - Seite 25 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 25 - Anl_BG_ARM_2033_M_Li_D.indb 25 Anl_BG_ARM_2033_M_Li_D.indb 25...
-
Seite 26: Konformitätserklärung
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Rasenmäher BG-ARM 2033 M Li / Ladegerät LG-BG-ARM 2033 M Li (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi... - Seite 27 - 27 - Anl_BG_ARM_2033_M_Li_D.indb 27 Anl_BG_ARM_2033_M_Li_D.indb 27 31.10.2019 11:31:27 31.10.2019 11:31:27...
- Seite 28 EH 10/2019 (02) Anl_BG_ARM_2033_M_Li_D.indb 28 Anl_BG_ARM_2033_M_Li_D.indb 28 31.10.2019 11:31:27 31.10.2019 11:31:27...
