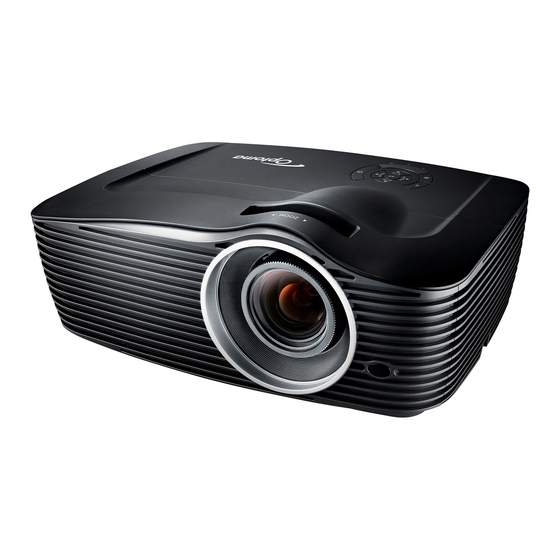

Optoma EH501 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Optoma Anleitungen
  4. Beamer
  5. EH501
  6. Bedienungsanleitung

Optoma EH501 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Inhalt
Nutzungshinweise..............................................................................2
Sicherheitshinweise................................................................................................................ 2
Einleitung............................................................................................5
Projektormerkmale ................................................................................................................. 5
Lieferumfang........................................................................................................................... 6
Projektor - Überblick .............................................................................................................. 7
Einsatz und Bedienung .....................................................................9
Bedienfeld............................................................................................................................... 9
Anschlüsse ........................................................................................................................... 10
Fernbedienung ..................................................................................................................... 12
Batterien einlegen................................................................................................................. 15
Einsatz der Fernbedienung .................................................................................................. 16
Anschlüsse .......................................................................................17
Computer oder Bildschirm anschließen................................................................................ 19
Externe Videoquellen anschließen ....................................................................................... 21
Betrieb...............................................................................................24
Projektor ein- und ausschalten ............................................................................................. 24
Projektionshöhe einstellen.................................................................................................... 25
Bildgröße (Zoom) und Bildschärfe (Fokus) einstellen .......................................................... 25
Projizierte Bildgröße einstellen ............................................................................................. 26
Menübedienung.................................................................................................................... 30
Projektor über eine LAN-Umgebung steuern ....................................................................... 50
Projektor über einen Webbrowser steuern ........................................................................... 54
Bilder per Optoma Presenter anzeigen ................................................................................ 61
Bilder mit einem USB-Speichergerät anzeigen .................................................................... 65
Anhang..............................................................................................69
Staubfilter ersetzen............................................................................................................... 69
Lampe austauschen ............................................................................................................. 70
Deckenmontage ................................................................................................................... 73
Kompatibilitätsmodi .............................................................................................................. 74
IR-Code ................................................................................................................................ 77
Telnet-Befehle ...................................................................................................................... 79
PJLink-Befehle ..................................................................................................................... 80
AMX Device Discovery-Befehle............................................................................................ 81
RS232 - Befehle und Protokollfunktionen............................................................................ 82
Problemlösung...................................................................................................................... 88
Optoma-Niederlassungen weltweit....................................................................................... 90
Hinweise zu Vorschriften und zur Sicherheit ........................................................................ 93
DE-1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optoma EH501

Inhaltszusammenfassung für Optoma EH501

  • Seite 1: Inhaltsverzeichnis

    Projizierte Bildgröße einstellen ..................... 26 Menübedienung........................30 Projektor über eine LAN-Umgebung steuern ............... 50 Projektor über einen Webbrowser steuern ................54 Bilder per Optoma Presenter anzeigen ................61 Bilder mit einem USB-Speichergerät anzeigen ..............65 Anhang....................69 Staubfilter ersetzen....................... 69 Lampe austauschen ......................70 Deckenmontage ........................

  • Seite 2: Nutzungshinweise

    Nutzungshinweise Sicherheitshinweise Lesen Sie die gesamte Anleitung gründlich durch, bevor Sie Ihren Projektor bedienen. Bewahren Sie die Anleitung auf, damit Sie später darin nachlesen können. 1. Anleitung lesen Sämtliche Sicherheits- und Bedienungshinweise sollten gründlich gelesen werden, bevor Sie mit dem Gerät arbeiten. 2.
  • Seite 3 7. Wartungsarbeiten Versuchen Sie nicht, den Projektor selbst zu reparieren oder zu warten. Wenden Sie sich im Problemfall mit einer Reparaturanfrage an einen qualifizierten Fachmann. 8. Ersatzteile Wenn Ersatzteile gebraucht werden, achten Sie darauf, ausschließlich vom Hersteller empfohlene Ersatzteile zu verwenden. Nicht zugelassene Ersatzteile können zu Bränden, Stromschlägen und weiteren Gefährdungen führen.
  • Seite 4 Hinweise zum Netzkabel Das Netzkabel muss an die Belange des Landes angepasst sein, in dem der Projektor genutzt wird. Bitte vergleichen Sie Ihren Netzstecker mit den nachstehenden Abbildungen und überzeugen Sie sich davon, dass Sie das richtige Netzkabel verwenden. Falls der Stecker des mitgelieferten Netzkabels nicht Ihre Steckdosen passen sollte, wenden Sie sich bitte an Ihren Händler.

  • Seite 5: Einleitung

    Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist folgende Merkmale auf: ® Texas Instruments-Einchip-DLP -Technologie (0,55 Zoll) (XGA-Modell) ® Texas Instruments-Einchip-DLP -Technologie (0,65 Zoll) (WXGA/ 1080P-Modell) XGA (1024 x 768 Pixel)

  • Seite 6: Lieferumfang

    Lieferumfang Achten Sie beim Auspacken Ihres Projektors darauf, dass all diese Komponenten mitgeliefert wurden: Projector (Projektor) Netzkabel VGA-Kabel (D-Sub-zu-D-Sub) Fernbedienung mit Transporttasche Laserpointer & Batterien (Sonderzubehör bei Staubfilter (je nach Region) (2 x AAA) bestimmten Modellen) Schnellstartanleitung Bedienungsanleitung WEEE-Karte Dokumentation: Garantiekarte (nur Europa und Mittelostasien)

  • Seite 7: Projektor - Überblick

    Projektor – Überblick Vorderseite Vorderer einstellbarer Fuß Lautsprecher Projektionsobjektiv Belüftungsöffnungen Fokusring Bedienfeld Vorderer Zoomring Fernbedienungssensor Sicherheitsleiste Obere Abdeckung DE-7...

  • Seite 8: Rückseite

    Rückseite Optionaler Staubfilter Hinterer Fernbedienungssensor Netzkabelanschluss Optionaler WLAN-Dongle- Steckplatz Anschlüsse Lautsprecher Kensington-Schloss Belüftungsöffnungen Unterseite Deckenmontagebohrungen Hintere einstellbare Füße Hinweis Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Deckenhalterung zählt jedoch nicht zum Standardlieferumfang. Ihr Händler hilft Ihnen bei Fragen rund um die Deckenmontage gerne weiter. DE-8...

  • Seite 9: Einsatz Und Bedienung

    Einsatz und Bedienung Bedienfeld Trapez ( / ) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Quelle Zum Umschalten zwischen Eingangssignalen. Hilfe Zur anzeige des Hilfe-Menüs. MENU (Menü) Zum Ein- und Ausblenden des Bildschirmmenüs (OSD). TEMP (Temperatur-LED) Lesen Sie bitte unter „LED-Meldungen“...

  • Seite 10: Anschlüsse

    Anschlüsse 7 8 9 11 10 RS-232C Wenn Sie einen Computer an den Projektor angeschlossen haben, verbinden Sie diesen Anschluss mit dem RS-232-Port des Computers. VGA-OUT Hier schließen Sie einen externen Monitor an. Im Eco-Modus (Bereitschaft) ist VGA-OUT deaktiviert. Im Aktiv-Modus (Bereitschaft) ist VGA-OUT aktiviert. S-VIDEO Hier schließen Sie den S-Video-Ausgang externer Videogeräte an.
  • Seite 11 DISPLAY USB-Anzeige unterstützt Computerverbindung via USB-Kabel (Typ-B-zu- Typ-A). RJ-45 LAN-Bildschirm/Netzwerksteuerung und Webserver. FLASH DRIVE Dieser Anschluss unterstützt die Anzeige von USB-Flash-Laufwerken. 12 V OUT 12 V-DC-Ausgang. Mikrofoneingang. AUDIO OUT Hier schließen Sie Lautsprecher oder andere Audiogeräte an. AUDIO-IN 1/AUDIO-IN 2 Mit diesem Anschluss verbinden Sie den Audioausgang eines Computers.

  • Seite 12: Fernbedienung

    Fernbedienung Power Zum Ein- und Ausschalten des Projektors. Source Zum Umschalten zwischen Eingangssignalen. Linke Maustaste Führt bei aktiviertem Mausmodus einen linken Mausklick aus. Richtungstasten Mit den vier Richtungstasten wählen Sie Elemente aus und passen Werte an. „Aufwärtstaste“: Wenn das Menü ausgeblendet ist, emuliert die Aufwärtstaste die USB-Maus.
  • Seite 13 Page- Blättert im Mausmodus eine Seite abwärts. Keystone (+/-) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Brightness Zeigt die Einstellungsleiste zum Anpassen der Helligkeit an. Freeze Friert das projizierte Bild ein. HDMI Zur Anzeige des HDMI-Signals. (Diese Funktion ist nur bei Geräten mit HDMI-Ausgang verfügbar.) S-Video Zum Anzeigen von S-Video-Signalen.
  • Seite 14 AV mute De-/Aktiviert vorübergehend Bild und Ton. Video Zeigt Signale vom Videoeingang an. Schaltet die 3D-Funktion ein und aus. Bei geschlossenem Bildschirmmenü: Zum Umschalten in den Mausmodus. Zifferntasten Drücken Sie zur Eingabe eines Kennwortes die Tasten 0 bis 9, falls erforderlich.

  • Seite 15: Batterien Einlegen

    Batterien einlegen 1. Öffnen Sie die Batteriefachabdeckung in der angezeigten Richtung. 2. Installieren Sie wie abgebildet Batterien im Batteriefach. 3. Schließen Sie die Batteriefachabdeckung. Vorsicht Verwenden Sie keine anderen als die hier genannten Batterietypen; andernfalls besteht Explosionsgefahr. Entsorgen Sie verbrauchte Batterien gemäß örtlichen Vorschriften. Achten Sie darauf, die Batterie richtig herum einzulegen (Markierungen + und –...

  • Seite 16: Einsatz Der Fernbedienung

    Einsatz der Fernbedienung Richten Sie die Fernbedienung auf den Fernbedienungssensor, drücken Sie anschließend die gewünschte Taste. Projektor von vorne bedienen Projektor von hinten bedienen Hinweis Falls Sonnenlicht oder das Licht anderer starker Lichtquellen (wie Neonröhren) auf den Fernbedienungssensor fällt, kann dies die Funktion der Fernbedienung beeinträchtigen.

  • Seite 17: Anschlüsse

    Anschlüsse Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: 1. Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. 2. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. 3. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. 1.
  • Seite 18 ..................*S-Video-Kabel ................... *HDMI-Kabel .................. *Audio-Kabel (L/R) 10................*Composite-Videokabel 11................*USB-Flash-Laufwerk 12..........*Mikrofonkabel (3,5 mm-Klinkenstecker) Hinweis Da sich die Anwendung von Land zu Land unterschiedlich gestaltet, wird in bestimmten Regionen anderes Zubehör mitgeliefert. (*) Sonderzubehör DE-18...

  • Seite 19: Computer Oder Bildschirm Anschließen

    Computer oder Bildschirm anschließen Computer anschließen Ihr Computer ist mit zwei VGA-Eingängen ausgestattet, an denen Sie sowohl IBM -kompatible PCs als auch Macintosh -Computer anschließen ® ® können. Sie benötigen einen Mac-Adapter, wenn Sie ältere Macintosh- Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop- Computer an: 1.

  • Seite 20: Einen Bildschirm Anschließen

    Einen Bildschirm anschließen Wenn Sie Ihre Präsentation aus der Nähe über einen Bildschirm und gleichzeitig auf der Leinwand betrachten möchten, können Sie den VGA- OUT-Signalausgang am Projektor über ein VGA-Kabel anhand der nachstehenden Anweisungen mit einem externen Bildschirm verbinden: So schließen Sie den Projektor an einen Bildschirm an: 1.

  • Seite 21: Externe Videoquellen Anschließen

    Externe Videoquellen anschließen Über die folgenden Ausgänge können Sie Ihren Projektor an unterschiedlichste Videoquellen anschließen: HDMI Component-Video S-Video Video (Composite) Sie müssen Ihren Projektor lediglich über eine der obigen Verbindungsmöglichkeiten an ein externes Gerät anschließen; allerdings bieten die unterschiedlichen Anschlussarten auch unterschiedliche Bildqualitäten.

  • Seite 22: Hdmi-Quellen Anschließen

    HDMI-Quellen anschließen Schauen Sie nach, ob ungenutzte HDMI-Ausgänge an Ihrem externen Videogerät zur Verfügung stehen: Falls ja, führen Sie einfach die weiteren Schritte aus. Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein HDMI-Gerät an: 1.

  • Seite 23: S-Video-Gerät Anschließen

    S-Video-Gerät anschließen Schauen Sie nach, ob ein ungenutzter S-Video-Ausgang an Ihrem externen Videogerät zur Verfügungt steht: Falls ja, führen Sie einfach die weiteren Schritte aus. Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein S-Video-Gerät an: 1.

  • Seite 24: Betrieb

    Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Schließen Sie das Netzkabel und relevante Peripheriesignalkabel an den Projektor an. 2. Drücken Sie zum Einschalten des Projektors Der Projektor braucht etwa eine Minute zum Aufwärmen. 3. Schalten Sie die externe Signalquelle (z. B. Computer, Notebook, DVD- Player, usw.) ein.

  • Seite 25: Projektionshöhe Einstellen

    Projektionshöhe einstellen Einstellbare Füße Ihr Projektor ist mit drei Füßen zur Höhenverstellung ausgestattet, mit denen Sie die Projektionshöhe entsprechend anpassen können. 1. Drehen Sie zum Erhöhen oder Absenken des Bildes den vorderen höhenverstellbaren Fuß. 2. Zur Feinabstimmung der Höhe drehen Sie die hinteren Füße zur Höheneinstellung.

  • Seite 26: Projizierte Bildgröße Einstellen

    Projizierte Bildgröße einstellen Bitte schauen Sie sich die nachstehende Abbildung nebst Tabelle zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. Maximaler Zoom Minimaler Zoom Projektionsfläche Objektivmitte Vertikaler Versatz Projektionsdistanz XGA-Modell 4 : 3-Bildfläche Projektionsgröße Diagonale Projektionsdistanz [Fuß (m)] Bildhöhe [Zoll Vertikaler Versatz [Zoll (cm)] (cm)] [Zoll (cm)]...
  • Seite 27 1080P-Modell 16:9-Projektionsfläche Projektionsgröße Diagonale Projektionsdistanz [Fuß (m)] Bildhöhe [Zoll Vertikaler Versatz [Zoll (cm)] (cm)] [Zoll (cm)] (Min. Zoom) (Max. Zoom) 30 (76) 3,0 (0,9) 4,6 (1,4) 15 (37) 2,2 (6) 40 (102) 4,0 (1,2) 6,0 (1,8) 20 (50) 2,9 (7) 60 (152) 6,0 (1,8) 9,0 (2,7)

  • Seite 28: Position Über Die Vertikale Objektivversatzfunktion Anpassen

    Position über die vertikale Objektivversatzfunktion anpassen Falls der Projektor nicht direkt vor der Mitte der Projektionsfläche aufgestellt ist, können Sie die vertikale Position des projizierten Bildes anpassen, indem Sie den vertikalen Objektivring innerhalb des Versatzbereichs des Objektivs verschieben. 1. Objektivversatzeinstellung für XGA Die Anzeigeposition kann um bis zu 6,5 % nach oben versetzt werden.

  • Seite 29: Objektivversatzeinstellung Für 1080P

    3. Objektivversatzeinstellung für 1080P Die Anzeigeposition kann um bis zu 17% nach oben versetzt werden. (Wenn Sie den vertikalen Objektivversatzring nach rechts (links) drehen, bewegt sich die Anzeige nach oben (unten).) Einstellbarer Bereich des Objektivversatzes Nach oben versetzen 0,17V 0,15V Versatzbereich Objektivversatz, mittlere Position Achtung...

  • Seite 30: Menübedienung

    Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Bedienung 1. Drücken Sie zum Öffnen des OSD-Menüs „Menu“ an der Fernbedienung oder am Bedienfeld. 2. Bei angezeigtem OSD können Sie mit beliebige Optionen im Hauptmenü...
  • Seite 31 Menübaum Einzeloptions Hauptmenü Untermenü menü Präsentation / Hell / Film / sRGB / Tafel / Anzeigemodus DICOM SIM / Benutzer / Drei Dimensionen Helligkeit Kontrast Schärfe Farbe Farbton 1.8 / 2.0 / 2.2 / Gamma 2.6 / Film / Video / Grafiken BrilliantColor™...
  • Seite 32 Automatic Ein / Aus Phase (VGA) Frequenz (VGA) Signal H.Position Erweitert (VGA) BILD V.Position (VGA) Beenden Beenden Zurücksetzen Ja / Nein XGA: 4:3 / 16:9 / Native / Auto Format WXGA/1080P: 4:3 / 16:9 oder 16:10 / LBX / Native / Auto Rändermaske Zoom Image Shift...
  • Seite 33 Sicherheit Ein / Aus Monat / Tag / Sicherheits-Timer Stunde Sicherheit Kennwort ändern Beenden Projektor-ID Eingebaute Ein / Aus Lautsprecher Stumm Ein / Aus Audioeinstellun- Audio Lautstärke Mikrofon Standard / Audioeingang Audio 1 / Audio 2 / Audio 3 Standard / Logo Neutral / Benutzer...
  • Seite 34 VGA1 / VGA2 / Video / S-Video / HDMI / DVI / Eingabequelle Flash Drive/ Network Display/ USB Display Source Lock Ein / Aus Große Höhe Ein / Aus Info ausblenden Ein / Aus Tastenfeldsperre Ein / Aus Kein / Raster / Testbild Weiß...

  • Seite 35: Anzeigemodus

    BILD Anzeigemodus Sie können aus verschiedenen Werksvorgaben für unterschiedliches Bildmaterial auswählen. Präsentation: Gute Farbe und Helligkeit bei PC-Eingabe. Hell: Maximale Helligkeit bei PC-Eingabe. Film: Zum Einsatz im Heimkino. sRGB: Standardisierte exakte Farbwiedergabe. Tafel: Dieser Modus sollte zur Erzielung optimaler Farbeinstellungen bei Projektion auf eine Tafel (grün) ausgewählt werden.
  • Seite 36 Kontrast Zum Anpassen des Kontrastes zwischen hellen und dunklen Bildbereichen. Schärfe Zur Anpassung der Bildschärfe. Farbe Zum Anpassen der Farbintensität des Videobildes – von Schwarzweiß bis zur vollen Farbsättigung. Farbton Lässt das Bild rötlicher oder grünlicher erscheinen. Hinweis „Farbe“- und „Farbton“-Funktionen werden nur im Videomodus unterstützt. Erweitert Gamma Dies ermöglicht ihnen die Auswahl einer Degamma-Tabelle, die zur...

  • Seite 37: Brilliantcolor

    BrilliantColor™ Dieses einstellbare Element nutzt einen neuen Farbverarbeitungsalgorithmus und Systemoptimierungen zur Ermöglichung höherer Helligkeit, während es Bilder mit lebensechteren, lebendigeren Farben versorgt. Sie können das Element auf „1“ bis „10“ einstellen. Je höher die Einstellung, desto stärker wird das Bild betont. Je geringer die Einstellung, desto weicher und natürlicher erscheint das Bild.

  • Seite 38: Zurücksetzen

    Signal Automatic: Wählt das Signal automatisch. Wenn Sie diese Funktion nutzen, werden die Elemente Phase und Frequenz ausgegraut; falls das Signal nicht automatisch erkannt wird, erscheinen die Elemente Phase und Frequenz und der Benutzer kann sie manuell einstellen und anschließend für die nächste Ab- und Einschaltung des Projektors speichern.
  • Seite 39 Format Mit dieser Funktion wählen Sie das gewünschte Bildformat. Beim XGA-Modell: Quelle 480i/p 576i/p 1080i/p 720p 1024 x 768, mittig 16:9 1024 x 576, mittig Native Zeigt das Originalbild ohne Skalierung an. Auto (Standard) Bei einer 4:3-Quelle: Automatische Größenänderung auf 1024 x 768.
  • Seite 40 Auto Falls dieses Format ausgewählt wird, wird der Bildschirmtyp (Standard) automatisch auf 16:9 (1280 x 720) eingestellt. Bei einer 4:3-Quelle: Automatische Größenänderung auf 960 x 720. Bei einer 16:9-Quelle: Automatische Größenänderung auf 1280 x 720. Bei einer 15:9-Quelle: Automatische Größenänderung auf 1200 x 720.
  • Seite 41 Hinweis Die Trapezkorrektur kann sich auf die komplette Präsentation des OSD-Menüs auswirken. Bei Anpassung von Ver. Trapezkor. wird Auto. Trapezkor. automatisch deaktiviert („Aus“). Auto. Trapezkor. Zur automatischen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Drei Dimensionen 3D-Modus DLP Link: Wählen Sie zur Nutzung optimierter Einstellungen für DLP Link-3D-Brillen „DLP Link“.

  • Seite 42: Menüposition

    SETUP Sprache Zur Auswahl der Sprache, in der die OSD-Menüs angezeigt werden. Rufen Sie mit /„Enter“ das Untermenü auf, wählen Sie mit Ihre bevorzugte Sprache. Drücken Sie zum Abschließen der Auswahl „Enter“. Projektion Zum Anpassen des Bildes an die Aufstellungsart des Projektors: Aufrecht oder kopfüber, vor oder hinter der Projektionsfläche.

  • Seite 43: Audioeinstellungen

    Sicherheits-Timer Mit dieser Funktion können Sie festlegen, wie lange (Monat/Tag/Stunde) der Projektor genutzt werden kann. Sobald die Zeit abgelaufen ist, müssen Sie Ihr Kennwort erneut eingeben. Kennwort ändern Erstmalig: 1. Drücken Sie zum Festlegen des Kennwortes „Enter“. 2. Das Kennwort muss 4-stellig sein. 3.

  • Seite 44: Audioeingang

    Lautstärke Passen Sie die Lautstärke der Audio- oder Mikrofoneingangsquelle an. Audioeingang Zur Auswahl der Audioeingangsquellen. Erweitert Logo Mit dieser Funktion legen Sie die gewünschte Startanzeige fest. Falls Änderungen vorgenommen werden, werden diese beim nächsten Einschalten des Projektors wirksam. Standard: Die Standardstartanzeige. Neutral: Neutrale Startanzeige.
  • Seite 45 WLAN Einstellungen Ermöglicht die Konfiguration der WLAN-Einstellungen. WLAN: Schaltet die WLAN-Funktion ein und aus. Netzwerkstatus: Zeigt den Netzwerkverbindungsstatus. Mac-Adresse: Eine reine Anzeige der Mac-Adresse. IP-Adresse: Eine reine Anzeige der IP-Adresse. SSID: Zeigt die SSID-Informationen des Projektors an. Verbindungsmod.: Methoden zur Verbindung mit Drahtlosnetzwerken Wi-Fi-fähiger Geräte.

  • Seite 46: Eingabequelle

    OPTIONEN Eingabequelle Mit dieser Option können Sie Eingangsquellen de-/aktivieren. Rufen Sie mit /„Enter“ das Untermenü auf; wählen Sie die erforderlichen Quellen. Drücken Sie zum Abschließen der Auswahl „Enter“. Der Projektor sucht nicht nach Quellen, die nicht ausgewählt sind. Source Lock Ein: Der Projektor prüft nur die aktuellen Quelle.

  • Seite 47: Fernbedienungseinstellungen

    Tastenfeldsperre Wenn die Tastenfeldsperre aktiviert ist („Ein“), kann der Projektor nicht über das Bedienfeld, wohl aber über die Fernbedienung gesteuert werden. Durch Auswahl von „Aus“ können Sie das Bedienfeld wieder nutzen. Hinweis Halten Sie zum Abschalten der Tastenfeldsperre die „Enter“-Taste an der Oberseite des Projektors 5 Sekunden gedrückt.

  • Seite 48: Lampeneinstellungen

    Zeitsteuerung (Min.) Zum Festlegen des Countdowns. Der Countdown-Timer startet unabhängig davon, ob ein Signal am Projektor anliegt oder nicht. Nach Ablauf des Countdowns schaltet sich der Projektor automatisch ab. Kurzübersicht Falls der Projektor versehentlich abgeschaltet wird, ermöglicht diese Funktion die sofortige Wiedereinschaltung innerhalb von 100 Sekunden. Betriebsmodus (Standby) Legen Sie fest, ob die VGA-OUT-Funktion verfügbar sein soll, wenn sich der Projektor im Bereitschaftsmodus (abgeschaltet, aber an Stromversorgung...

  • Seite 49: Optionale Filter Einstellungen

    Optionale Filter Einstellungen Optional installierter Filter Wählen Sie „Ja“, falls ein optionaler Staubfilter installiert ist. Filter Betriebsstunden Zeigt die Einsatzdauer des Staubfilters in Stunden. Filter Erinnerung Legt einen Hinweis zum Filteraustausch nach Ablauf des Timers fest. Filter zurücksetzen Setzen Sie den Zähler der Einsatzdauer des Staubfilters nach Austausch des Staubfilters zurück.

  • Seite 50: Projektor Über Eine Lan-Umgebung Steuern

    Projektor über eine LAN-Umgebung steuern Sie können den Projektor von einem oder mehreren externen Computern aus verwalten und steuern, wenn diese korrekt mit demselben lokalen Netzwerk verbunden ist. Kabelverbindung Internet IP-Router In einer DHCP-Umgebung: 1. Nehmen Sie ein RJ45-Kabel zu Hand und verbinden Sie ein Ende mit dem RJ45-LAN-Eingang des Projektors und das andere Ende mit dem RJ45-Port Ihres Ethernet oder Routers.
  • Seite 51 In einer Nicht-DHCP-Umgebung: 1. Wiederholen Sie die obigen Schritte 1 – 4. 2. Markieren Sie mit die Option DHCP, wählen Sie anschließend mit den Tasten die Option Aus. 3. Informationen zu IP-Adresse, Subnetzmaske, Gateway und DNS- Einstellungen erhalten Sie von Ihrem IT-Administrator. 4.

  • Seite 52: Drahtlosverbindung

    Drahtlosverbindung Optoma-Drahtlos-Dongle Zur drahtlosen Verbindung mit dem Projektor müssen Sie einen Drahtlos- Dongle (optional) von Optoma am USB-Anschluss (Typ A) an der Seite des Projektors anschließen und dann einige wenige Konfigurationsschritte im OSD befolgen. 1. Achten Sie darauf, dass der Projektor eingeschaltet ist.

  • Seite 53: Über Ap- Und Infrastructure-Modi

    Ihres Computers nutzen und darüber die SSID des Projektors suchen und eine Verbindung herstellen. Anschließend können Sie den Projektor mit Optoma Presenter suchen. Im Infrastructure-Modus können Sie Ihren Computer und den Projektor mit demselben AP-Router verbinden und Verbindungen mit der IP-Adresse herstellen.

  • Seite 54: Projektor Über Einen Webbrowser Steuern

    3. Klicken Sie zum Ändern der Sprache auf den Webseiten auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Sprache. 4. Klicken Sie zum Herunterladen von Optoma Presenter auf Download. Details zum Thema finden Sie unter „Bilder per Optoma Presenter anzeigen“...
  • Seite 55 6. Zum Zugreifen auf die Admin (Administration)-Seite müssen Sie ein Kennwort eingeben. Das Standardkennwort lautet „admin“. System Status (Systemstatus): Zeigt die Systeminformationen an. Gerneral Setup (Allgemeine Einstellungen): Ermöglicht Ihnen die Ein- /Abschaltung des Projektors, die Umschaltung des Eingangssignals Ihres Projektors und die Änderung des Kennwortes für die Administratorseite.

  • Seite 56: Über Crestron-Steuerung

    Über Crestron-Steuerung 1. Die Crestron- (eControl-) Seite zeigt die Crestron eControl- Benutzerschnittstelle an. Die eControl-Seite bietet eine Vielzahl virtueller Tasten zur Steuerung des Projektors und zur Anpassung der projizierten Bilder. Klicken Sie zum Einblenden weiterer Schaltflächen Diese Schaltflächen funktionieren wie die Elemente in den OSD- Menüs oder die Tasten auf der Fernbedienung.
  • Seite 57 2. Die Tools (Werkzeuge)-Seite ermöglicht Ihnen die Verwaltung des Projektors, die Konfiguration der LAN-Kontrolleinstellungen und den sicheren Zugriff zur externen Netzwerkbedienung an diesem Projektor. Dieser Bereich wird nur mit dem Crestron Control System (Crestron- Kontrollsystem) genutzt. Bitte wenden Sie sich an Crestron oder beachten Sie die Einrichtungsinformationen in der zugehörigen Bedienungsanleitung.
  • Seite 58 Bitte achten Sie auf die Beschränkung der Eingabelänge (inklusive Leerzeichen und anderen Satzzeichen) in der nachstehenden Liste: Kategorieelement Eingabelänge Maximale Anzahl an Zeichen Crestron Control IP-Adresse (Crestron-Steuerung) IP-ID Port Projector (Projektor) Projektorname Zugewiesen zu Network Configuration DHCP (aktiviert) (Nicht verfügbar) (Netzwerkkonfiguration) IP-Adresse Subnetzmaske...
  • Seite 59 3. Die Infoseite zeigt die Informationen und den Status dieses Projektors Durch Anklicken von Exit (Verlassen) kehren Sie zur Seite der externen Crestron-Netzwerkbedienung zurück. 4. Nachdem Sie „Contact IT Help“ (IT-Hilfe kontaktieren) angeklickt haben, erscheint das HELP DESK-Fenster oberen rechts auf dem Bildschirm. Sie können den RoomView-Softwareadministratoren/Benutzern, die mit demselben lokalen Netzwerk verbunden sind, Mitteilungen senden.
  • Seite 60 **Crestron RoomView Geben Sie auf der Seite „Edit Room“ (Raum bearbeiten) die IP-Adresse (bzw. den Hostnamen) entsprechend der Anzeige im OSD-Menü des Projektors, „05“ für IPID und „41794“ für den reservierten Crestron- Kontrollport ein. Hinweise zur Crestron RoomView-Einstellung und Befehlsmethode finden Sie auf der nachstehenden Webseite;...

  • Seite 61: Bilder Per Optoma Presenter Anzeigen

    Bilder per Optoma Presenter anzeigen Optoma Presenter herunterladen und installieren Der Optoma Presenter ist eine Anwendung, die auf dem Host-PC ausgeführt wird. Sie hilft dabei, Ihren Computer mit einem im Netzwerk verfügbaren Projektor zu verbinden und den Desktop-Inhalt über eine lokale Netzwerkverbindung an den Netzwerkprojektor zu übertragen.
  • Seite 62 Klicken Sie zur Suche nach Projektoren einfach auf „Search“ (Suchen); dadurch werden alle Projektoren in demselben lokalen Netzwerk aufgelistet. Klicken Sie auf die gewünschten Projektoren in der Ergebnisliste und anschließend auf „Connect“ (Verbinden). Alternativ können Sie den Namen eines gewünschten Projektors eingeben und „Search“...

  • Seite 63: Symbolbeschreibung

    In einem Konferenzmodus: 1. Nur der Administrator kann Kontrolle übernehmen. 2. Ein Projektor kann bis zu 4 Computerbildschirme anzeigen. Sie können den Namen Ihres Computers über das Optoma Presenter Management (Optoma Presenter-Management) festlegen. Einzelheiten zu Symbolen finden Sie hier: Symbol...
  • Seite 64 4. Die Seite Setting (Einstellung) ermöglicht Ihnen die Konfiguration von Optoma Presenter. Klicken Sie zum Ändern der Sprache auf der Optoma Presenter- Schnittstelle auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Sprache. Klicken Sie auf „Apply“ (Anwenden).

  • Seite 65: Bilder Mit Einem Usb-Speichergerät Anzeigen

    Bilder mit einem USB-Speichergerät anzeigen Der Projektor verfügt über eine integrierte Anwendung, die Bilder auf einem USB-Speichergerät anzeigen kann. Dadurch ist keine Computerquelle mehr erforderlich. Der Projektor unterstützt die folgenden Bildformate: Dateiformat Maximale Pixelgröße JPEG 8000 x 8000 GIF/TIFF/PNG/BMP 1280 x 800 Progressive JPEG-Dateien werden nicht unterstützt.

  • Seite 66: Beschreibung

    Einrichtungsfunktion Wählt ein andere USB-Gerät Setup (Einstellungen)-funktion Wählen Sie mit den vier Richtungstasten eine Option. Wechseln Sie die Einstellungen der hervorgehobenen Funktion mit „Enter“. Kehren Sie zur Miniaturbilddatei zurück, drücken Sie Miniaturbildanordnung Beschreibung Dateianordnung nach Zeit Von der aktuellsten bis zu ältesten Aktualisierung sortieren Dateianordnung nach Zeichen Über das erste Zeichen des Dateinamens...
  • Seite 67 5. Wenn mehr als ein USB-Gerät eingesteckt ist, schalten Sie mit „Enter“ zum nächsten USB-Gerät um. Diaschauen 1. Wenn Sie in einem Bild „Enter“ drücken, wird die Bildanzeige unter Einhaltung des Originalseitenverhältnisses automatisch auf die Anzeigefläche angepasst. 2. Drücken Sie zur Anzeige der Einstellleiste „Enter“. Symbol Beschreibung Diaschau fortsetzen...
  • Seite 68 Während der Diaschau: Taste drücken Aktion Rechts Zum nächsten Foto springen und Diaschau fortsetzen Links Zum vorherigen Foto springen und Diaschau fortsetzen Enter Einstellleiste anzeigen (Eingabetaste) Menü Projektormenü anzeigen Während der Anzeige nur eines Bildes: Taste drücken Aktion Aufwärts +90 ° drehen Abwärts -90°...

  • Seite 69: Anhang

    Anhang Staubfilter ersetzen Achten Sie darauf, die Schritte zum Ersetzen des Staubfilters zu befolgen. Der Staubfilter sollte regelmäßig gereinigt oder ersetzt werden (idealerweise alle 500 Betriebsstunden bzw. 3 Monate). Falls Sie auf die regelmäßige Reinigung verzichten, kann sich Staub ansammeln und eine wirksame Belüftung des Projektors verhindern.

  • Seite 70: Lampe Austauschen

    Lampe austauschen Im Laufe der Zeit nimmt die Helligkeit der Projektorlampe mehr und mehr ab, ein Ausfall der Lampe wird immer wahrscheinlicher. Wir empfehlen den Austausch der Lampe, sobald eine entsprechende Warnmeldung angezeigt wird. Versuchen Sie nicht, die Lampe selbst auszutauschen. Lassen Sie den Austausch von einer qualifizierten Fachkraft durchführen.
  • Seite 71 1. Schalten Sie den Projektor aus. 2. Trennen Sie das Netzkabel. 3. Öffnen Sie den obere Abdeckung, indem Sie sie nach vorne schieben; heben Sie die obere Abdeckung ab. 1 4. Entfernen Sie die Schraube der Lampenfachabdeckung, öffnen Sie sie. 2 &...
  • Seite 72 Hinweis Halten Sie sich bei der Entsorgung verbrauchter Lampen an die örtlichen Bestimmungen. Achten Sie darauf, dass die Schrauben richtig angezogen werden. Nicht richtig angezogene Schrauben können zu Unfällen und Verletzungen führen. Da die Lampe aus Glas besteht, lassen Sie das Gerät nicht fallen, kratzen Sie nicht über das Glas.

  • Seite 73: Deckenmontage

    Deckenmontage 1. Damit es nicht zu Schäden am Projektor kommt, nutzen Sie unbedingt eine Optoma-Deckenhalterung. 2. Falls Sie einen Deckenmontagesatz eines Drittanbieters verwenden möchten, achten Sie unbedingt darauf, dass die Schrauben zur Befestigung der Halterung am Projektor die folgenden Eigenschaften...

  • Seite 74: Kompatibilitätsmodi

    Kompatibilitätsmodi Computerkompatibilität Signal Auflösung Bildfrequenz (Hz) Hinweise zum 640 x 480 60/67/72/85 Mac 60/72/85 SVGA 800 x 600 60(**)/72/85/120(**) Mac 60/72/85 1024 x 768 60(**)/70/75/85/ Mac 60/70/75/85 120(**) HDTV(720P) 1280 x 720 50/60(**)/120(**) Mac 60 WXGA 1280 x 768 60/75/85 Mac 60/75/85 1280 x 800 60(**)/120(**)

  • Seite 75: Eingangssignal Für Hdmi

    Eingangssignal für HDMI Signal Auflösung Bildfrequenz (Hz) Hinweise zum 640 x 480 Mac 60/72/85 SVGA 800 x 600 60(**)/72/85/120(**) Mac 60/72/85 1024 x 768 60(**)/70/75/85/ Mac 60/70/75/85 120(**) SDTV(480I) 640 x 480 SDTV(480P) 640 x 480 SDTV(576I) 720 x 576 SDTV(576P) 720 x 576 WSVGA(1024 x 600) 1024 x 600...

  • Seite 76: Videokompatibilität

    Bei 3D-Eingang von 1080p bei 24 Hz sollte DMD erneut mit 3D-Modus (integral) wiedergeben Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma anfällt 1080i bei 25 Hz und 720p bei 50 Hz laufen bei 100 Hz; andere 3D-Timings laufen bei 120 Hz 1080P bei 24 Hz läuft bei 144 Hz.

  • Seite 77: Ir-Code

    IR-Code Benutzercode: 32CD Tastencode Definition des Tastenaufdrucks Ein-/Ausschalten Umschalten Source (Quelle) Benutzer Neusynchronisierung Aufwärtspfeil Linkspfeil Rechtspfeil DE-77...
  • Seite 78 Abwärtspfeil Enter (Eingabetaste) Enter (Eingabetaste) Nicht verfügbar Laser Page+ (nächste Seite) Modus Page- (vorherige Seite) Keystone + Keystone - Lautstärke + Lautstärke - Helligkeit/1 Menü/2 Zoom/3 HDMI/4 Standbild/5 AV-Stummschaltung/6 S-Video/7 VGA/8 Video/9 Drei Dimensionen Die nachstehenden IR-Codes dienen nur der benutzerdefinierten Fernsteuerung.

  • Seite 79: Telnet-Befehle

    Befehlsformat: Befolgt RS232-Befehlsformat (unterstützt sowohl ASCII als auch HEX) Befehlsreaktion: Befolgt RS232-Antwortmeldung. Carriage Anfangscode Projektor-ID Befehlskennung Leerzeichen Variable Return Durch Optoma festgelegt Fester Fester Code 2 oder 3 Stellen Eine Stelle Eintragsdefi Code Eine Stelle Siehe folgenden Inhalt nition Eine Stelle Hinweis Hinweis: Wenn die Datenlänge größer oder kleiner ist als durch den Datenlängencode...

  • Seite 80: Pjlink-Befehle

    Unterstützt PJ Link: Klicken Sie auf die nachstehenden Dokumente (nur Englisch) Name? Projektorname Variiert je nach Produkt. Native Auflösung des Projektors; variiert je nach Produkt. INF0? Auflösung Format: SVGA, XGA, WXGA, 1080p, WUXGA INF1? Optoma INF2? Modellname Variiert je nach Produkt. RGB1 VGA1 RGB2 VGA2 VIDEO1 Video...

  • Seite 81: Amx Device Discovery-Befehle

    AMX Device Discovery-Befehle UDP: 239.255.250.250 Port Nr.: 9131 Jede UDP-Broadcast-Information wird etwa alle 40 Sekunden aktualisiert Befehl Beschreibung Wert MAC-Adresse (Hex-Wert ohne „:“- Device-UUID 12 Stellen Trennzeichen) Device-SDKClass Der Duet DeviceSdk-Klassenname VideoProjector Device-Make Herstellername MakerPXLW Device-Model Modellname Projector (Projektor) IP-Adresse des Gerätes Die LAN-IP-Adresse wird angezeigt, falls die Config-URL LAN-IP-Adresse gültig ist.

  • Seite 82: Rs232 - Befehle Und Protokollfunktionen

    RS232 – Befehle und Protokollfunktionen RS232-Pinbelegung D-Sub, 9-polig (auf Kabelseite) (auf Projektorseite) Farbe 1 CD Schwarz Braun Orange Gelb Grün Blau Purpur Weiß SHELL SHELL DE-82...
  • Seite 83 Zur Aufnahme eines AMX-Beacon-Signals im RS232-Protokoll Unter grundlegenden Bedingungen stellen AMX-Controller regelmäßig eine Abfrage zur Erkennung von Drittanbietergeräten am RS232-Port aus (in diesem Fall: Optoma). Die Abfrage lautet „AMX“ in ASCII, gefolgt von einem Carriage Return „r“. Sämtlichen ASCII-Befehlen wird ein <CR> angehängt.
  • Seite 84 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- SEND to projector ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Function Description 232 ASCII Code HEX Code -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX00 1 7E 30 30 30 30 20 31 0D Power ON ~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible) ~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0DPower ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30)
  • Seite 85 ~XX230 3 7E 30 30 32 33 30 20 31 0D 3D Mode ~XX400 0 7E 30 30 34 30 30 20 30 0D 3D 2D ~XX400 1 7E 30 30 34 30 30 20 31 0D ~XX400 2 7E 30 30 34 30 30 20 32 0D ~XX405 0 7E 30 30 34 30 35 20 30 0D 3D Format Auto...
  • Seite 86 ~XX455 0 7E 30 30 34 35 35 20 30 0D Extron ~XX455 1 7E 30 30 34 35 35 20 31 0D ~XX456 0 7E 30 30 34 35 36 20 30 0D PJLink ~XX456 1 7E 30 30 34 35 36 20 31 0D ~XX457 0 7E 30 30 34 35 37 20 30 0D AMX Device Discovery ~XX457 1...
  • Seite 87 ~XX127 1 7E 30 30 31 32 37 20 31 0D Format (W501) n: 0/1/2/3/4/5 = 4:3/16:9/16:10/LBX/Native/AUTO (EH501) n: 0/1/2/3/4 =4:3/16:9/LBX/Native/AUTO (X501) n: 0/1/2/3 =4:3/16:9/Native/AUTO *16:9 or 16:10 depend on Screen Type setting ~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature...

  • Seite 88: Problemlösung

    Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“...
  • Seite 89 LED-Meldungen Meldung Betriebs-LED Betriebs-LED Temperatur- Lampen-LED (Rot) (Grün) (Rot) (Rot) Bereitschaftsmod Leuchtet (Netzkabel eingesteckt) Einschalten Blinkt (Aufwärmen) 0,5 Sek. aus 0,5 Sek. ein Einschalten & Leuchtet Lampe leuchtet Abschalten Blinkt (Kühlung) 0,5 Sek. aus 0,5 Sek. ein Leuchtet dauerhaft rot, sobald Lüfter anhält Kurzübersicht...

  • Seite 90: Optoma-Niederlassungen Weltweit

    Optoma-Niederlassungen weltweit Bei Kundendienstanfragen wenden Sie sich bitte an Ihre lokale Niederlassung. 3178 Laurelview Ct. Fremont, CA 94538, USA 888-289-6786 www.optomausa.com services@optoma.com Kanada 3178 Laurelview Ct. Fremont, CA 94538, USA 888-289-6786 www.optomausa.com services@optoma.com Europa 42 Caxton Way, The Watford Business...
  • Seite 91 Skandinavien Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Norway info@optoma.no PO.BOX 9515 3038 Drammen Norway Lateinamerika 3178 Laurelview Ct. Fremont, CA 94538, USA 888-289-6786 www.optoma.com.br www.optoma.com.mx Korea WOOMI TECH.CO.,LTD. 4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004...
  • Seite 92 中国 +86-21-62947376 上海市长宁区 +86-21-62947375 凯旋路 1205 号 5 楼 www.optoma.com.cn 琉璃奥图码 DE-92...

  • Seite 93: Hinweise Zu Vorschriften Und Zur Sicherheit

    Hinweise zu Vorschriften und zur Sicherheit In diesem Anhang finden Sie allgemeine Hinweise zu Ihrem Projektor. FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten.

  • Seite 94: Eu-Konformitätserklärung

    Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1. Dieses Gerät darf keine Funkstörungen verursachen, und 2. dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Hinweis: Kanada Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003.

Diese Anleitung auch für:

X501W501

Inhaltsverzeichnis
