AUFBAU- UND BEDIENUNGSANLEITUNG
HErzLIcHEN GLückwUNScH zUm kAUF IHrES ProDUkTES!
Bitte lies diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung
ist fester Bestandteil des Produktes. Bewahre sie deshalb genauso wie die
Verpackung für spätere Fragen sorgfältig auf. Wenn du das Produkt an Dritte
weitergibst, gib bitte immer diese Bedienungsanleitung mit. Wenn das Produkt
von Kindern aufgebaut, benutzt oder repariert wird, sollte das nur unter Auf-
sicht von Erwachsenen geschehen.
TEcHNIScHE SPEzIFIkATIoNEN
Artikel: Roller RX
Artikelnummer: 11026
Maximales Aufbaumaß: 123 x 65 x 95 cm
Max. Benutzergewicht: 50 kg
Gewicht: 7,6 kg
Lenker verstellbar: 82 - 95 cm
Häufig gestellte Fragen und Lösung vieler technischer Probleme finden Sie
unter:
http://www.hudora.de
INHALT:
1 Rahmen mit Hinterrad und Bremse
1 Vorderrad mit Achse und Achsschrauben
1 vorderes Schutzblech
1 Lenker mit Handbremszügen
1 Beutel mit Schrauben, Unterlegscheiben, Muttern, Prallschutz, und Werkzeug
1 Bedienungsanleitung
Weitere im Lieferumfang enthaltene Teile sind für Aufbau und Benutzung nicht
relevant.
AUFBAUANLEITUNG:
Der Roller muss von einem Erwachsenen zusammengebaut werden.

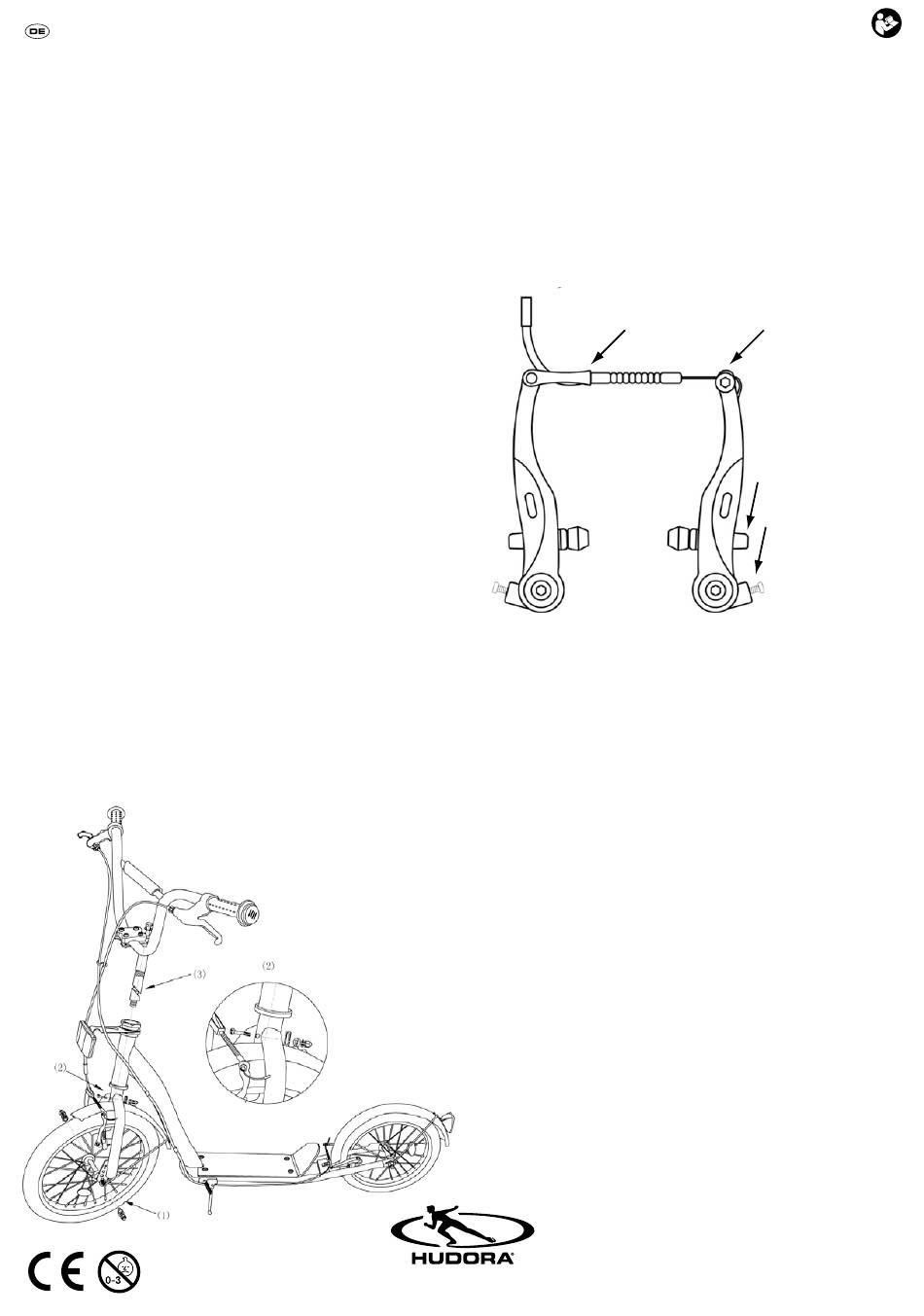

(1) Löse zunächst die aufgeschraubten Achsmuttern. Auch die Halterung des
Bremskabels (A) muss zunächst gelöst werden (siehe Abb. (II)). Setze das Vor-
derrad in die Achsöffnungen der Lenkergabel ein und stecke dann Sicherungs-
scheibe und Schutzblech Halterung auf die Achse, bevor du mit der Mutter die
Achse festziehst. Achte darauf, dass die Achse gerade sitzt und das Rad zum
Schutzblech hin genug Luft hat.
(2) Befestige das Schutzblech am Rahmen. Die Schraube wird von vorne durch
die Gabel und dann durch die Schutzblechhalterung geführt. Abschließend die
Unterlegscheibe aufsetzen und die Mutter gut festziehen.
(3) Zur Befestigung und Justierung des Lenkers stell sicher, dass die Vorderga-
bel in Fahrtrichtung wie auf Abb.(I) im Rahmen steckt. Dann wird der Lenker in
das Rahmenrohr gesteckt. Dabei darauf achten, dass die Ausrichtung parallel
zum Vorderrad ist und dass die gewünschte Höhe des Lenkers eingestellt wird.
Dabei darf der Lenker nicht über die eingekerbte Markierung MAX hinaus aus-
gezogen werden. Zum Festziehen des Lenkers muss die Lenkerschraube am
oberen Lenkerrohr Ende festgezogen werden. Am besten stellt man sich dabei
mit dem Vorderrad zwischen den Beinen vor den Roller und zieht diese Schrau-
be so fest an, dass die Lenkfunktion sicher gewährleistet werden kann. Zuletzt
wird das Bremskabel wieder in die Kabelhalterung eingeführt und die Funktion
der Bremse wird überprüft. Gegebenfalls muss diese nachgestellt werden.
ANLEITUNG zUr EINSTELLUNG DES BrEmSSYSTEmS:
Das Bremssystem ist werksseitig vormontiert und sollte vor Inbetriebnahme
des Rades geprüft und ggfs. nachjustiert werden. Dazu gehe bitte wie folgt
vor: Prüfe die Position der Bremsbeläge auf gleichmäßiges Anliegen auf der
Felgenflanke. Sollte dieses nicht stimmen, kannst Du es durch lösen der
Bremsbackenschraube (B) einstellen. Der empfohlene Abstand zwischen Felge
und Bremsbelag beträgt ca. 1.5 bis 2 mm. Sollte dieser größer oder kleiner
sein, kannst du diesen durch drehen der Justierschraube (C) ändern (Drehst du
die Schraube rein – wird die Bremskraft schwächer! Drehst du die Stellschrau-
be raus – dann wird die Bremskraft stärker!). Bei zu großem Abstand der
Bremsbeläge, sollte der Bremszug an der Klemmschraube (D) durch lösen der
Mutter und nachziehen des Bremszuges eingestellt werden.
wIcHTIG! Nach jeder Arbeit an der Bremse, bitte genau prüfen ob alle Schrau-
ben fest sind und die Funktion der Bremse tatsächlich gegeben gegeben ist.
Fehlfunktion der Bremse kann zu großer Gefahr und Unfällen führen!
wArTUNG UND PFLEGE:
Reinige das Produkt nur mit einem Tuch oder feuchten Lappen und nicht mit
scharfen Reinigungsmitteln! Überprüfe das Produkt vor und nach Gebrauch auf
Schäden und Verschleissspuren und beseitige diese umgehend. Stell sicher,
dass Verschraubungen an beweglichen Teilen, wie Achse und Lenkung fest
angezogen sind und sich auch während der Fahrt nicht lösen können. Lagere
das Produkt an einem sicheren, witterungsgeschützten Ort, so dass es nicht
beschädigt werden kann.
Verwende zu deiner eigenen Sicherheit nur original Ersatzteile. Diese kannst
du bei HUDORA beziehen. Nimm keine baulichen Veränderungen vor. Sollten
Teile beschädigt sein oder scharfe Ecken und Kanten entstanden sein, darf das
Produkt nicht mehr verwendet werden! Nimm im Zweifel mit unserem Service
Kontakt auf (http://www.hudora.de).
ENTSorGUNGSHINwEIS
Bitte führe das Gerät am Ende seiner Lebensdauer den zur Verfügung stehen-
den Rückgabe- und Sammelsystemen zu. Fragen beantworten die Entsor-
gungsunternehmen vor Ort.
SErVIcE:
Wir sind bemüht einwandfreie Produkte auszuliefern. Sollten trotzdem Fehler
auftreten, sind wir genauso bemüht, diese zu beheben. Deswegen erhälst du
zahlreiche Informationen zum Produkt, zu Ersatzteilen, Problemlösungen und
verloren gegangene Aufbauanleitungen unter http://www.hudora.de.
Häufig gestellte Fragen und Lösung vieler technischer Probleme erhälst du
unter http://www.hudora.de.
wArNUNG! Nicht geeignet für Kinder unter 3 Jahren wegen verschluckbarer
Kleinteile!
HUDORA GmbH • Jägerwald 13 • 42897 Remscheid • GERMANY
http://www.hudora.de
Kabelhalterung (A) Klemmschraube (D)
Bremsbackenschraube (B)
Justierschraube (C)
Art.-Nr. 11026
Stand 01/10
