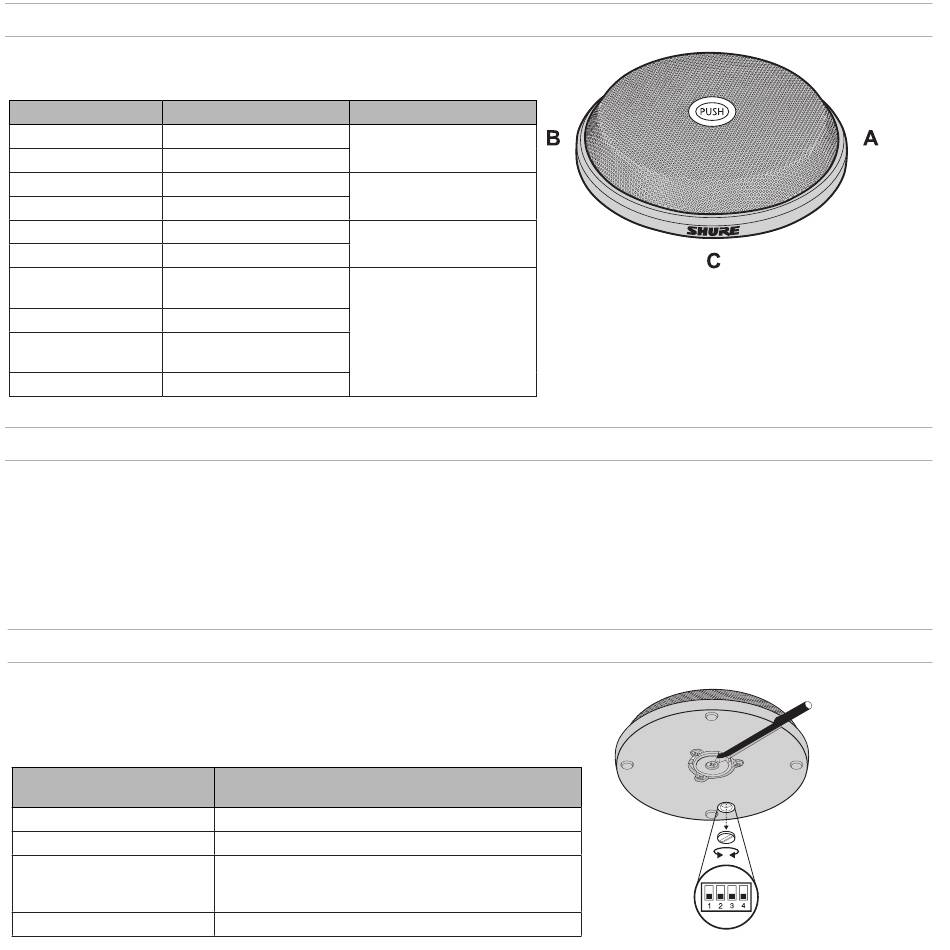

Кабель
Микрофон MX396 поставляется с прикрепленным неразведенным
кабелем длиной 20 футов.
Цвет провода Функция
Белый Микрофон 1 Аудио +
Зеленый Микрофон 1 Аудио –
Оранжевый Микрофон 2 Аудио +
Синий Микрофон 2 Аудио –
Желтый Микрофон 3 Аудио +
Серый Микрофон 3 Аудио –
Красный ВЫХОД
ПЕРЕКЛЮЧАТЕЛЯ
Черный LED IN
Серебристый (не Логическая земля
изолирован)
Экран Общая земля микрофонов
Фантомное питание
Для каждого элемента микрофона требуется фантомное питание от
12 до 48 В. Для питания светодиода также используется фантомное
питание; если напряжение питание падает ниже 48 В пост. тока,
светодиод слегка тускнеет.
Трехэлементная модель потребляют 22 мА при напряжении 48 В.
Двухэлементная модель потребляет 19 мА при напряжении 48 В пост.
тока. (Каждый элемент потребляет 3 мА, светодиод потребляет 13
мА; ток равномерно распределяется между всеми элементами.)
Доступ к DIP-переключателям
Предупреждение. Если не вернуть на место установочный винт,
будет снижена невосприимчивость к высоким частотам.
Настройки DIP-переключателя
ВНИЗ (стандартная
установка)
Кратковременный режим
Нажать для глушения
Кнопка глушения действует,
светодиод горит, когда
микрофон активен
Полный частотный диапазон
Элемент микрофона
A
B
C (трехэлементные
модели)
Все
ВВЕРХ
Переключить
Нажать для передачи
Кнопка глушения не действует (микрофон включен
постоянно), схема управляет светодиодом
Фильтр высоких частот 6 дБ/октава
ПРИМЕЧАНИЕ. Запрещается параллельно подсоединять несколько
элементов к одному входу микрофона. Потребляемый ток
фантомного питания может превысить максимальное допустимое
значение для одного входа микрофона.
