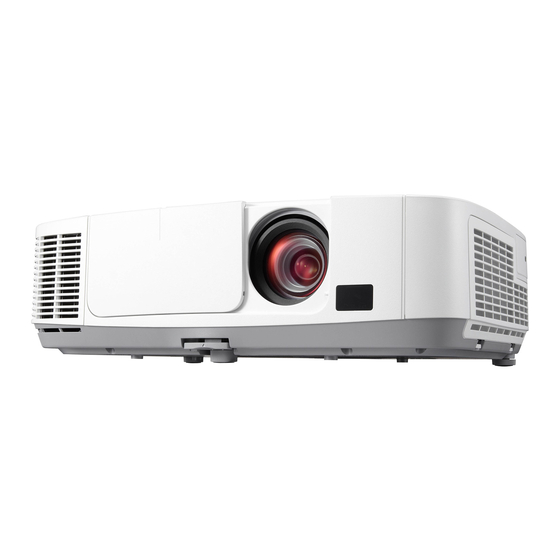

NEC P501X Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. NEC Anleitungen
  4. Beamer
  5. P501X
  6. Bedienungshandbuch

NEC P501X Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für P501X:
Inhaltsverzeichnis

Werbung

Quicklinks

Projektor
P501X/P451X
P451W/P401W
PE501X
Bedienungshandbuch
Der PE501X wird nicht in Nordamerika vertrieben.
Modell Nr.
NP-P501X, NP-P451X, NP-P451W, NP-P401W, NP-PE501X

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC P501X

Inhaltszusammenfassung für NEC P501X

  • Seite 1 Projektor P501X/P451X P451W/P401W PE501X Bedienungshandbuch Der PE501X wird nicht in Nordamerika vertrieben. Modell Nr. NP-P501X, NP-P451X, NP-P451W, NP-P401W, NP-PE501X...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation ge- währleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird (nur Modelle mit dem RJ-45 LAN-Anschluss): Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine zu hohe Spannung fhren knnte. VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Ein Missbrauch wie z.B. die Benutzung des Kippfußes als Griff oder Aufhänger für die Wandmontage kann zu einer Beschädigung des Projektors füh- ren.

  • Seite 7: Über Den Modus Große Höhe

    Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß / 1700 Meter oder höher verwenden. Wenn Sie den Projektor in Höhenlagen bei ca. 5500 Fuß/1700 Meter ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet.
  • Seite 8 Wichtige Informationen Stromversorgungsfunktion Der Projektor verfügt über Stromversorgungsfunktionen. Um den Stromverbrauch zu reduzieren, sind die Stromver- sorgungsfunktionen (1 und 2) werkseitig voreingestellt, wie unten gezeigt. Zur Steuerung des Projektors über ein externes Gerät über ein LAN oder ein serielles Kabel, verwenden Sie das Bildschirmmenü zum Ändern der Einstel- lungen 1 und 2.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang ........................1 ❷ Einführung in Ihren Projektor ..................2 Wir gratulieren Ihnen zur Anschaffung Ihres Projektors ...........2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Handbuch ....................3 ❸ Bezeichnungen der Projektorteile ..................4 Vorderseite / Oberseite .....................4 Rückseite ........................5 Ausstattung der Geräteoberseite ................6...
  • Seite 10 Inhaltsverzeichnis ❻ Korrigieren von Trapezverzerrung mittels 4 Eckpunkten [ECKENKORREKTUR] ..36 Eckenkorrektur ......................36 ❼ Bedienung der Mausfunktionen des Computers über die Fernbedienung des Projektors mit dem USB-Kabel (Mausfernbedienung) ..........39 ❽ Projektion der Anzeige des Computers mit dem Projektor über ein USB-Kabel (USB-Display) ......................40 ❾...
  • Seite 11 Inhaltsverzeichnis [BILD] ........................93 [BILD-OPTIONEN] ....................96 [AUDIO] .........................100 ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] ..........101 [ALLGEMEINES]....................101 [MENÜ] .........................103 [INSTALLATION] ....................105 [OPTIONEN(1)] .....................107 [OPTIONEN(2)] .....................110 ❼ Menü-Beschreibungen und Funktionen [INFO.] ............113 [VERWENDUNGSDAUER] ...................113 [QUELLE(1)] ......................114 [QUELLE(2)] ......................114 [VERKABELTES LAN] (nicht vom PE501X unterstützt) ........114 [DRAHTLOSES LAN] (nicht vom PE501X unterstützt) .........115 [VERSION(1)] .......................115 [VERSION(2)] (nicht vom PE501X unterstützt) .............115...
  • Seite 12 Inhaltsverzeichnis ❶ Installieren des Softwareprogramms ................165 Installation für Windows-Software .................165 Verwendung unter Mac OS ...................167 ❷ Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) ...168 ❸ Projizieren Ihres Computerbildschirms oder Videos vom Projektor über LAN (Image Express Utility Lite) (nicht vom PE501X unterstützt) ........173 Image Express Utility Lite von einem USB-Speicher oder einer SD-Karte aus starten ........................178 ❹...

  • Seite 13: Wichtige Informationen

    7N8N3471) (Für andere Länder als Nordamerika: 7N8N3471 und 7N8N3481) • Schnellaufbauanleitung (��r �or�� Amerika: 7N8N3491) (Für andere Länder außerhalb von Nord-Amerika: 7N8N3491 und 7N8N3501) Wenn in der Bedienungsanleitung nichts anderes angegeben ist, zeigen die Abbildungen des Projektorgehäuses bei- spielhaft den P501X.

  • Seite 14: ❷ Einführung In Ihren Projektor

    Mit der Eco-Betriebsart (ECO) können Sie die Betriebsdauer der Lampe auf bis zu 6000 Stunden verlängern (bis zu 4000 Stunden in der ECO-BETRIEBSART INAKTIV). *3 P501X/PE501X/P451W: 6000 Stunden (bis zu 3500 Stunden in der ECO-BETRIEBSART INAKTIV) • Zwei HDMI-Eingangsanschlüsse unterstützen digitale Signale Die zwei HDMI-Eingänge liefern HDCP-kompatible digitale Signale.

  • Seite 15: Zu Diesem Handbuch

    Software-Programme (User Supportware) auf der mitgelieferten CD-ROM Der gelieferte NEC-Projektor beinhaltet die Programme: Virtual Remote Tool, Image Express Utility Lite (für Win- dows/Mac OS), Image Express Utility 2.0 (nur für Windows), Desktop Control Utility 1.0 (nur für Windows) und PC Control Utility Pro 4 (für Windows)/5 (für Mac OS).

  • Seite 16: ❸ Bezeichnungen Der Projektorteile

    1. Einführung ❸ Bezeichnungen der Projektorteile Vorderseite / Oberseite Bedienungselemente Zoom-Hebel (→ Seite 22) (→ Seite 6) Fokus-Hebel (→ Seite 21) Linsenversatz�Wähler (Vertikal) (→ Seite 20) Lüftungsschlitze (Auslass) Hier entweicht die warme Luft. Lüftungsschlitze (Einlass) / Linsenabdeckung Filterabdeckung (→ Seite 158, 163) Einstellbarer Kippfußhebel Fernbedienungssensor (→...

  • Seite 17: Rückseite

    1. Einführung Rückseite Anschlussabdeckung für den optio- Lampenabdeckung (→ Seite 161) nalen USB�WLA��A�apter* (nicht vom PE501X unterstützt) Nehmen Sie zuerst die Abdeckung Öffnung in Sicherheitskette ab, wenn Sie den optionalen USB- Eine Diebstahlsicherung anbringen. WLA��A�apter verwen�en. (→ Die Sicherheitskettenöffnung nimmt Seite 152) Sicherheitskabel oder -ketten mit bis zu 0,18 Zoll/4,6 mm Durchmes-...

  • Seite 18: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite (POWER)-Taste (→ Seite 15, 27) 2. POWER-Anzeige (→ Seite 14, 15, 27, 206) 3. STATUS-Anzeige (→ Seite 206) 4. LAMP-Anzeige (→ Seite 160, 206) 5. ECO-Anzeige (→ Seite 30) 6. SOURCE-Taste (→ Seite 17) 7. AUTO ADJ.-Taste (→...

  • Seite 19: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste 1. COMPUTER IN/ Komponenten- Eingangsanschluss (15- poliger Mini D- Sub) (→ Seite 145, 149) 2. AUDIO IN Minibuchse (Stereo Mini) (→ Seite 145, 149) 3. HDMI 1 IN-Anschluss (Typ A) (→ Seite 145, 150) 4. HDMI 2 IN-Anschluss (Typ A) (→...

  • Seite 20: ❹ Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung ❹ Bezeichnung der Teile des Fernbedienungsgerätes 11. VIEWER-Taste (→ Seite 17, 63) 12. NETWORK-Taste (→ Seite 17) 13. USB DISPLAY-Taste (→ Seite 17) 14. ID SET-Taste (→ Seite 106) 15. Zifferntasten/CLEAR-Taste (→ Seite 106) 16. FREEZE-Taste (→ Seite 29) 17.

  • Seite 21: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Drücken Sie fest auf die Batte- Setzen Sie neue Batterien (AAA) Schließen Sie die Batterieabde- rieabdeckung und schieben Sie ein. Achten Sie auf die richtige Aus- ckung, bis sie einrastet.Verwenden sie ab. richtung der Batteriepole (+/−). Sie niemals verschiedene Batterie- typen oder neue und alte Batterien zusammen.

  • Seite 22: ❺ Betriebskonfiguration Für Die Auf Der Cd-Rom Enthaltenen Programme

    • PC Control Utility Pro 5 (für Mac OS) wird vom PE501X nicht unterstützt. HINWEIS: • Image Express Utility Lite unterstützt nicht den „Konferenz-Modus“ in Image Express Utility 2.0, das bei unseren anderen Modellen enthalten ist. Download-Dienst Informationen zu Aktualisierungen dieser Programme finden Sie auf unserer Website: URL: http://www.nec-display.com/dl/en/index.html...

  • Seite 23: Betriebskonfiguration

    1. Einführung Betriebskonfiguration Dies ist die Betriebskonfiguration für Image Express Utility Lite. Informationen zur Betriebsumgebung für die anderen Programme finden Sie in der Hilfefunktion der jeweiligen Programme. [Windows] Unterstützte Betriebssysteme Windows 8 (Core Edition) Windows 8 Pro Windows 8 Enterprise Windows 7 Home Basic Windows 7 Home Premium Windows 7 Professional...
  • Seite 24 1. Einführung [Mac] Unterstützte Betriebssysteme Mac OS X v10.6, v10.7, v10.8 Prozessor (CPU) Intel Core™ Duo Prozessor 1,5 GHz oder höher erforderlich ® Intel Core™ 2 Duo Prozessor 1,6 GHz oder höher empfohlen ® * PowerPC wird nicht unterstützt ® Arbeitsspeicher 512 MB oder mehr erforderlich Netzwerkumgebung...

  • Seite 25: Bildprojektion (Grundbetrieb)

    2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. ❶ Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschluss des Computers / Anschluss des Netzkabels (→ Seite 14) Schritt 2 •...

  • Seite 26: ❷ Anschluss Des Computers / Anschluss Des Netzkabels

    2. Bildprojektion (Grundbetrieb) ❷ Anschluss des Computers / Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird beschrieben, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen über andere Anschlussmöglichkeiten finden Sie unter „6. Installation und Anschlüsse“ auf Seite 145.

  • Seite 27: ❸ Einschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Schieben Sie die Linsenabdeckung nach links, um die Linse freizulegen. 2. Drücken Sie die Taste (POWER) am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die Anzeige POWER wir� blau un� �er Projektor ist be- triebsbereit.

  • Seite 28: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 29 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der ▲, ▼, ◀ or ▶ –Taste eine der 29 Sprachen als Menüsprache aus.

  • Seite 29: ❹ Quellenwahl

    Auswählen der Computer- oder Videoquelle HINWEIS: Schalt en Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. Automatische Signalerkennung [P501X/P451X/P451W/P401W] Drücken Sie die Taste SOURCE einmal. Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: COMPUTER →...

  • Seite 30: Auswahl Der Standardquelle

    4. Drücken Sie die ▼-Taste fünfmal, um [WAHL DER STANDARD- QUELLE] auszuwählen. Drücken Sie dann die ENTER-Taste. Der [WAHL DER STA�DARDQUELLE]�Bil�schirm wir� angezeigt. [P501X/P451X/P451W/P401W] (→ Seite 111) 5. Wählen Sie eine Quelle als Standardquelle aus, und drücken Sie die ENTER-Taste.

  • Seite 31: ❺ Einstellen Der Bildgröße Und -Position

    2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem Linsenversatzwähler, dem einstellbaren Kippfußhebel, dem Zoom- Hebel und dem Fokushebel ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen der vertikalen Position eines projizierten Bildes Einstellen der Schärfe [Linsenversatz] [Fokushebel]...

  • Seite 32: Einstellen Der Vertikalen Position Eines Projizierten Bildes (Linsenversatz)

    Der Linsenversatz kann mit dem unten aufgeführten Bereich angepasst werden. Wenn Sie das Bild weiter nach oben, als diese Begrenzung bewegen möchten, verwenden Sie den Kippfuß des Projektors. Frontprojektion [P501X/P451X/PE501X] Höhe des projizierten Bildes Vertikaler Versatzbereich (0 bis 0,5 V) [P451W/P401W] Höhe des projizierten Bildes...

  • Seite 33: Fokus

    2. Bildprojektion (Grundbetrieb) Deckenfrontprojektion [P501X/P451X/PE501X] Vertikaler Versatzbereich (0 bis 0,5 V) Höhe des proji- zierten Bildes [P451W/P401W] Vertikaler Versatzbereich (0 bis 0,6 V) Höhe des proji- zierten Bildes Fokus Verwenden Sie den FOCUS-Hebel zum Erzielen der besten Fokusleistung. Fokus-Hebel...

  • Seite 34: Zoom

    2. Bildprojektion (Grundbetrieb) Zoom Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel...

  • Seite 35: Einstellung Des Kippfußes

    2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT: Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch nach dem Ausschalten heiß sein kann. 2.

  • Seite 36: ❻ Korrigieren Der Trapezverzerrung [Trapez]

    Ober- und Unterseiten des projizierten Bildes parallel sind. HINWEIS: • Vor Durchführung der horizontalen Trapezkorrektur, stellen Sie die Linsenverstellung in die Position 0,5 V (P501X/P451X/ PE501X)/0,6 V (P451W/P401W) ein. 1. Drücken Sie die ▼-Taste am Projektorgehäuse.
  • Seite 37 2. Bildprojektion (Grundbetrieb) 4. Drücken Sie die ▲-Taste, um [HORIZONTAL] auszuwählen, und verwenden Sie dann die Taste ◀ oder ▶, um die Ober- und die Unterseite des projizierten Bildes parallel einzustellen. • Korrigieren Sie �ie horizontale Trapezverzerrung. 5. Wiederholen Sie die Schritte 2 und 4, um die Trapezverzerrung zu korrigieren.

  • Seite 38: ❼ Automatische Optimierung Des Computersignals

    2. Bildprojektion (Grundbetrieb) ❼ Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER) Tast AUTO ADJ. betätigen, um das Computerbild automatisch einzustellen. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] [Normales Bild] HINWEIS:...

  • Seite 39: ❾ Ausschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❾ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die sich auf der Fernbedienung befindliche POWER OFF-Taste. Die Bestätigungsmeldung wird angezeigt. Eingeschaltet Standby 2. Drücken Sie dann die ENTER-Taste oder noch einmal (POWER)-Taste oder die POWER OFF- Taste.

  • Seite 40: ❿ Nach Dem Betrieb

    2. Bildprojektion (Grundbetrieb) ❿ Nach dem Betrieb Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. 2. Trennen Sie alle sonstigen Kabel ab. • Ziehen Sie �en USB�Speicher ab, wenn er an �en Projektor angeschlossen ist. 3.

  • Seite 41: Praktische Funktionen

    3. Praktische Funktionen ❶ Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblenden. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. Die Stromsparfunktion des Projektors schlägt 10 Sekunden nach Ausschalten des Bildes an. Infolgedessen wird die Energie der Lampe reduziert.

  • Seite 42: ❹ Ändern Der Eco-Betriebsart/Überprüfung Des Energiespareffekts

    Lampe automatisch zwischen [INAKTIV] und [NORMAL] HINWEIS: Eine helle Abstufung ist je nach Bild möglicherweise weniger sichtbar. [NORMAL] Stromverbrauch der Lampe. (ca. 80% Helligkeit bei P501X/ Leuchtet P451W/PE501X und ca. 83% bei P451X/P401W) Die Lam- Grün penlebensdauer wird verlängert, indem die Lampenleistung reduziert wird.

  • Seite 43: Überprüfen Der Energiespar-Wirkung [Co2-Messer]

    3. Praktische Funktionen HINWEIS: • Die [ECO-BETRIEBSART] kann mithilfe des Menüs geändert werden. Wählen Sie [EINRICHTEN] → [ALLGEMEINES] → [ECO-BETRIEBSART]. • Die verbleibende Lampenbetriebszeit und die Lampenbetriebsstunden können unter [VERWENDUNGSDAUER] überprüft werden.. Wählen Sie [INFO.] → [VERWENDUNGSDAUER]. • Der Projektor befindet sich nach dem Einschalten der Lampe und während des grünen Blinkens der POWER-Anzeige stets noch 90 Sekunden lang im [NORMAL]-Modus.
  • Seite 44 3. Praktische Funktionen TIPP: • Die unten aufgeführte Formel wird zur Berechnung der Menge der CO -Emissionsreduktion verwendet. Menge der CO -Emissionsreduktion = (Stromverbrauch im INAKTIV-Modus für die ECO-BETRIEBSART – Stromverbrauch im AUTO ECO/NORMAL/ECO-Modus für die ECO-BETRIEBSART) × CO -Umrechnungsfaktor.* Wenn das Bild mit der AV-MUTE-Taste oder der geschlossenen Linsenabdeckung ausgestellt wird, erhöht sich auch der Betrag der CO Emissionsreduktion.

  • Seite 45: ❺ Ungenehmigte Benutzung Des Projektors Verhindern [Sicherheit]

    3. Praktische Funktionen ❺ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.
  • Seite 46 3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶-Tasten ein, und drücken Sie die ENTER -Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER -Taste. Damit ist die SICHERHEIT-funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
  • Seite 47 3. Praktische Funktionen Deaktivieren der SICHERHEIT-funktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER -Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER -Taste. Der [SICHERHEITSSCHLÜSSELWORT]�Bil�schirm wir�...

  • Seite 48: ❻ Korrigieren Von Trapezverzerrung Mittels 4 Eckpunkten [Eckenkorrektur]

    3. Praktische Funktionen ❻ Korrigieren von Trapezverzerrung mittels 4 Eckpunkten [ECKENKORREKTUR] Benutzen Sie die [ECKENKORREKTUR]-Funktion, um die Trapezverzerrung (trapezförmige Verkrümmung) zu korri- gieren und die obere oder untere und linke oder rechte Seite des Bildschirms länger oder kürzer zu machen, so dass das projizierte Bild rechteckig wird.
  • Seite 49 3. Praktische Funktionen 7. Bewegen Sie den Rahmen des projizierten Bildes mit den ▲▼◀▶-Tasten, wie in dem Beispiel dargestellt. 8. Drücken Sie die ENTER-Taste. 9. Wählen Sie mit den ▲▼◀▶-Tasten ein anderes Symbol, das in die Richtung zeigt. Wählen Sie [EXIT] auf �em Eckenkorrektur�Einstellungsbil�schirm o�er �r�cken Sie �ie EXIT�Taste auf �er �ern- bedienung.
  • Seite 50 3. Praktische Funktionen Die einstellbaren Bereiche für die 3D Reform sind wie folgt: HORIZONTAL VERTIKAL ECKENKORREKTUR Max. ca. +/− 30° Max. ca. +/− 30° TRAPEZ * Unter den folgenden Bedingungen wird der maximale Winkel erreicht: • Der Linsenversatz wird zur Mitte eingestellt Wenn der Linsenversatz verwendet wird und das Bild dennoch nicht in der Mitte des Bildschirms angezeigt wird, wird der einstellbare Bereich erhöht oder verringert.

  • Seite 51: ❼ Bedienung Der Mausfunktionen Des Computers Über Die Fernbedienung Des Projektors Mit Dem Usb-Kabel (Mausfernbedienung)

    3. Praktische Funktionen ❼ Bedienung der Mausfunktionen des Computers über die Fernbe- dienung des Projektors mit dem USB-Kabel (Mausfernbedienung) Mit der integrierten Mausfernbedienung können Sie die Mausfunktionen Ihres Computers von der beiliegenden Fern- bedienung aus steuern, wenn der Projektor über ein im Handel erhältliches USB-Kabel (kompatibel mit den USB 2.0 Spezifikationen) an einen Computer angeschlossen ist.

  • Seite 52: ❽ Projektion Der Anzeige Des Computers Mit Dem Projektor Über Ein Usb-Kabel (Usb-Display)

    • Um das USB-DISPLAY unter Windows XP verfügbar zu machen, muss der Windows-Benutzer als „Administrator“ angemeldet sein. • USB-Display verwendet Funktionen von dem auf der NEC Projector CD-ROM enthaltenen Image Express Utility Lite (→ Seite 173). Das Starten von USB-Display installiert jedoch nicht Image Express Utility Lite auf Ihrem Computer. Das liegt daran, dass USB- Display nur das Programm des Projektors ausführt.
  • Seite 53 3. Praktische Funktionen HINWEIS: Abhängig von den Einstellungen des Computers wird u. U. das Fenster „Automatische Wiedergabe“ angezeigt, wenn der Computer den Anschluss des Projektors erkennt. Wenn dies geschieht, klicken Sie in das Fenster „Start USB Display“. 4. Klicken Sie auf „Ja“. Der Projektor schaltet sich ein, und die Meldung „Der Projektor befindet sich in der Vorbereitungsphase.

  • Seite 54: ❾ Steuerung Des Projektors Über Einen Http-Browser (Nicht Vom Pe501X Unterstützt)

    • Rufen Sie den Internet-Browser auf einem Computer in dem Netzwerk, an das der Projektor angeschlossen ist, auf, und rufen Sie folgende URL auf: http://<IP-Adresse des Projektors>/index.html • Verwenden Sie das Programm Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist. TIPP: Die Standard-Einstellung für die IP-Adresse ist [DHCP ON].

  • Seite 55: Handhabung Der Adresse Für Den Betrieb Über Einen Browser

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit „pj.nec.co.jp“ vorgegeben, erfolgt der Zugriff auf die Netzwer- keinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte des URL.
  • Seite 56 3. Praktische Funktionen PICTURE (BILD): Regelt die Videoeinstellung des Projektors. BRIGHTNESS (HELLIGKEIT) ▲ �������Erhöht den Helligkeits-Einstellwert� BRIGHTNESS (HELLIGKEIT) ▼ �������Verringert den Helligkeits-Einstellwert� CONTRAST (KONTRAST) ▲ ������������Erhöht den Kontrast-Einstellwert� CONTRAST (KONTRAST) ▼ ������������Verringert den Kontrast-Einstellwert� COLOR (FARBE) ▲ ��������������������������Erhöht den Farbe-Einstellwert� COLOR (FARBE) ▼...

  • Seite 57: Netzwerkeinstellungen

    3. Praktische Funktionen NETZWERKEINSTELLUNGEN • SETTINGS WIRED oder WIRELESS SETTING Stellt verkabeltes oder drahtloses LAN ein. APPLY Wendet Ihre Einstellungen auf das verkabelte oder drahtlose LAN an. DHCP ON Weisen Sie dem Projektor über Ihren DHCP-Server automatisch eine IP-Adresse, eine Subnetzmaske und ein Gateway zu.
  • Seite 58 3. Praktische Funktionen CHANNEL Wählen Sie einen Kanal. Die verfügbaren Kanäle hängen vom Land und der Region ab. Wenn Sie [INFRASTRUKTUR] auswählen, achten Sie darauf, dass sich der Projektor und Ihr Zugangspunkt auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, achten Sie darauf, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.
  • Seite 59 Beispiel für eine Nachricht vom Projektor: The lamp and filters are at the end of its usable life. Please replace the lamp and filters. Projector Name: NEC Projector Lamp Hours Used: 100 [H] SENDER’S Geben Sie die Adresse des Absenders ein.
  • Seite 60 3. Praktische Funktionen • NETWORK SERVICE PJLink PASSWORD Legen Sie ein Passwort für PJLink* fest. Das Passwort darf maximal 32 Zeichen lang sein. Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort dennoch vergessen haben, wenden Sie sich an Ihren Händler. HTTP PASSWORD Geben Sie ein Passwort für den HTTP-Server ein.

  • Seite 61: ❿ Das Bild Ihres Computer-Bildschirms Aus Dem Projektor Über Ein Netzwerk [Network Projector] Projizieren (Nicht Vom Pe501X Unterstützt)

    3. Praktische Funktionen ❿ Das Bild Ihres Computer-Bildschirms aus dem Projektor über ein Netzwerk [NETWORK PROJECTOR] projizieren (nicht vom PE501X unterstützt) Durch Auswählen des Projektors, der mit demselben Netzwerk verbunden ist, wie Ihr PC, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Der Anschluss des Computerkabels (VGA) wird dafür nicht benötigt.
  • Seite 62 3. Praktische Funktionen 2. Drücken Sie die SELECT ▼- oder ▲-Taste, um [NETZWERK] auszuwählen und drücken Sie die ENTER- Taste. Auf �em Bil�schirm wir� �as [A�WE�DU�GSME�Ü]�Men� angezeigt. 3. Wählen Sie [NETZWERKPROJEKTOR] aus dem [ANWENDUNGSMENÜ]-Menü. Das �enster [PROJEKTOR�AME/DISPLAYAU�LÖSU�G/PASSWORD/URL] wir� angezeigt.
  • Seite 63 3. Praktische Funktionen Das Bild mit dem Netzwerk-Projektor projizieren 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2. Klicken Sie auf [Alle Programme]. 3. Klicken Sie auf [Zubehör]. 4. Klicken Sie auf [Verbindung mit einem Netzwerkprojektor herstellen]. Wenn �as �enster [Genehmigung f�r Verbin�ung mit einem �etzwerkprojektor] erscheint, klicken Sie auf [Ja]. Das Fenster „Verbindung mit einem Netzwerkprojektor herstellen“...

  • Seite 64: Den Netzwerkprojektor-Betrieb Verlassen

    3. Praktische Funktionen 7. Geben Sie das Passwort in das Passworteingabefeld ein, das mit dem Bedienschritt 3 auf Seite darge- stellt wird. 8. Klicken Sie auf [Verbinden]. Die �etzwerkprojektor��unktion arbeitet nun un� �er Bil�schirm von Win�ows 7 wir� vom Projektor projiziert. •...

  • Seite 65: ⓫ Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk [Remote Desktop] Verwenden (Nicht Vom Pe501X Unterstützt)

    3. Praktische Funktionen ⓫ Den Projektor für den Betrieb Ihres Computers über ein Netzwerk [REMOTE DESKTOP] verwenden (nicht vom PE501X unterstützt) • Durch Auswählen des PCs, der mit demselben Netzwerk verbunden ist, wie der Projektor, können Sie das Bild des PC-Bildschirms auf einen Bildschirm über das Netzwerk projizieren. Sie können dann Windows 8, Windows 7, Windows Vista oder Windows XP auf dem mit dem Netzwerk verbun- denen PC mit der Tastatur bedienen.
  • Seite 66 3. Praktische Funktionen Das Passwort für das Benutzerkonto von Windows 7 einrichten TIPP: Wenn schon ein Passwort für ein Konto eingerichtet wurde, können die Schritte 1 bis 9 übersprungen werden. 1. Klicken Sie vom Windows 7 Desktop aus auf [Start]. 2.

  • Seite 67: Den Remote Desktop Starten

    3. Praktische Funktionen 4. Klicken Sie auf das blau angezeigte [Status ansehen] rechts unter [LAN-Verbindung] im Fenster. Das Fenster [LAN-Verbindungsstatus] erscheint. 5. Klicken Sie auf [Details...]. Schreiben Sie sich �en Wert f�r �ie angezeigte „IPv4 IP�A�resse“ (xxx.xxx.xxx.xxx) auf. 6. Klicken Sie auf [Schließen]. 7.
  • Seite 68 3. Praktische Funktionen 2. Drücken Sie die SELECT ▼- oder ▲-Taste, um [NETWORK] auszuwählen und drücken Sie die ENTER- Taste. Das [A�WE�DU�GSME�Ü]�Men� wir� angezeigt. 3. Wählen Sie mit der kabellosenTastatur [REMOTEDESKTOPVERBINDUNG] aus dem [ANWENDUNGSMENÜ]- Menü. Das [REMOTEDESKTOPVERBINDUNG]-Fenster erscheint. 4. Geben Sie die IP-Adresse von Windows 7 mit der kabellosen Tastatur ein und klicken Sie auf [AN- SCHLUSS].

  • Seite 69: Den Remote Desktop Verlassen

    3. Praktische Funktionen Den Remote Desktop verlassen 1. Bedienen Sie die kabellose Tastatur, um auf dem vom Projektor projizierten Desktop-Bildschirm auf [Start] zu klicken. 2. Klicken Sie auf das [X] rechts im Startmenü. Die Remote-Desktop-Funktion wird beendet. 3. Drücken Sie die SOURCE-Taste des Projektors, um einen anderen Eingangsanschluss als [NETWORK] auszuwählen.

  • Seite 70: ⓬ Anschluss Des Mikrofons

    3. Praktische Funktionen ⓬ Anschluss des Mikrofons Wenn ein handelsübliches dynamisches Mikrofon an die MIC-Eingangsbuchse angeschlossen wird, können Sie den Mikrofonton über den eingebauten Lautsprecher ausgeben. Der Ton der Audioeingänge COMPUTER, VIDEO, S-VIDEO und HDMI oder der Ton des Eingangs VIEWER/NETZ- WERK wird mit dem Mikrofonton über den Lautsprecher gehört.

  • Seite 71: Verwenden Des Viewers (Nicht Vom Pe501X Unterstützt)

    4. Verwenden des Viewers (nicht vom PE501X unterstützt) ❶ Was Sie mit dem Viewer anfangen können Die Viewer-Funktion ermöglicht Ihnen, auf einem USB-Speicher am Projektor oder in einem gemeinsamen Ordner auf einem mit dem Netzwerk verbundenen Computer abgelegte Bilder oder Filmdateien anzusehen. Der Viewer hat folgende Eigenschaften: •...

  • Seite 72: Verwendung Des Viewers

    4. Verwendung des Viewers HINWEIS: • Filmdateien, die in ein durch diesen Projektor nicht unterstütztes Video-/Audioformat konvertiert wurden, können nicht wieder- gegeben werden. In diesem Fall erscheint kein Symbol, um anzuzeigen, dass eine Wiedergabe nicht möglich ist. • Dateien mit DRM-Schutz (Digital Rights Management) können nicht wiedergegeben werden. •...
  • Seite 73 4. Verwendung des Viewers Hinweise zum gemeinsamen Ordner und Medienserver • Dateien aus einem gemeinsamen Ordner oder von einem Medienserver werden möglicherweise nicht projiziert, wenn eine Sicherheits- oder Antiviren-Software auf Ihrem Computer installiert ist. • Öffnen Sie folgende Firewall-Ports: - Medienserver Portnummer Protokoll 1900...

  • Seite 74: ❷ Präsentationsmaterialien Vorbereiten

    4. Verwendung des Viewers ❷ Präsentationsmaterialien vorbereiten 1. Erstellen Sie Ihre Präsentationsmaterialien und speichern Sie sie in einem unterstützten Dateiformat auf Ihrem Computer. • Informationen zu unterst�tzen Dateiformaten fin�en Sie auf Seite 86. • Vergewissern Sie sich, �ass �ie PowerPoint�Datei auf �em Viewer angezeigt wir�, bevor Sie Ihre wirkliche Präsentation vortragen.

  • Seite 75: ❸ Projektion Von Bildern Auf Einem Usb-Speichergerät

    4. Verwendung des Viewers ❸ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Werkzeugleiste auf die werkseitigen Stan- dardeinstellungen eingestellt ist. Vorbereitung: Speichern Sie Bilder auf dem USB-Speicher mit Ihrem Computer, bevor Sie den Viewer starten. Starten des Viewers 1.
  • Seite 76 4. Verwendung des Viewers 4. Drücken Sie die ▶-Taste, um „USB1“ auszuwählen, und drücken Sie die ENTER-Taste. Der „USB1“-Bildindex wird angezeigt. TIPP: • Weitere Informationen über den Bildindex finden Sie auf Seite 71. 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus.
  • Seite 77 4. Verwendung des Viewers • Filmdatei Das Abspielen der Filmdatei startet. �ach Been�igung �er Wie�ergabe wir� �er Bil�schirm schwarz. Um zum Bildindex zurückzukehren, drücken Sie die EXIT- Taste. • Das Dr�cken �er E�TER�Taste zeigt �ie Steuerungsleiste des Films an, über die Sie den Film anhalten, schnell vor- spulen oder andere Bedienschritte durchführen können.
  • Seite 78 4. Verwendung des Viewers • Adobe PDF-Datei Die erste Seite wird angezeigt. • Die PD��Datei f�llt �ie Bil�schirmbreite aus. Das Drücken der ▼ oder ▲-Taste blättert nach unten oder oben durch den Bildschirm. Das Drücken der PAGE ▼ oder PAGE ▲-Taste bewegt den Bildschirm eine Seite nach unten oder oben.
  • Seite 79 TIPP: • Viewer PPT Converter 3.0 kann von unserer Website herunter- XXXX Motors geladen werden. URL: http://www.nec-display.com/dl/en/index.html • Um eine Diashow �er In�ex�Dateien auszuwählen, öffnen Sie den [PRESENTATION]-Ordner auf dem DRIVE LIST- Bildschirm. Index-Dateien erscheinen jedoch nicht. Es erscheinen nur Ordner und JPEG-Dateien.

  • Seite 80: Den Viewer Beenden

    4. Verwendung des Viewers Den Viewer beenden 1. Drücken Sie die SOURCE-Taste, um eine andere Quelle als [VIEWER] auszuwählen. Wenn Sie einmal auf �ie SOURCE�Taste �r�cken, wir� �er Bil�schirm f�r �ie Quellenauswahl angezeigt. Wenn Sie einige weitere Male auf �ie SOURCE�Taste �r�cken, wir�...

  • Seite 81: Bezeichnungen Und Funktionen Des Viewer-Bildschirms

    4. Verwendung des Viewers Bezeichnungen und Funktionen des Viewer-Bildschirms Der Viewer besitzt drei Ansichten: Laufwerkslisten-Bildschirm, Bildindex und Bildansicht. Cursor (gelb) Cursor (gelb) Scroll-Leiste Menü Menü Ordnersymbol [Laufwerkslisten-Bildschirm] [Bildindex] Pfadinformation Laufwerks-Information/Datei-Information Bedienschaltflächen-Hilfe Menühilfe Steuerleiste * Die Be�ienung f�r Stan�bil�er unterschei�et sich von �er f�r Filme.
  • Seite 82 4. Verwendung des Viewers Funktionen Name Beschreibung REFRESH Zeigt zusätzliche Medienserver in der Laufwerkslisten-Ansicht an. OPTIONS (OPTIONEN) Öffnet das OPTIONEN-Menü. SLIDE SETTING Stellt Dias ein. (→ Seite 74) MOVIE SETTING Stellt Fimdateien ein. (→ Seite 75) AUTO PLAY SETTING Stellt Auto-Play ein. (→ Seite 75) SHAREED FOLDER Stellt einen gemeinsamen Ordner ein.
  • Seite 83 4. Verwendung des Viewers • Bildindex-Bildschirm Zeigt eine Liste der Ordner, Vorschaubilder und Symbole auf dem Laufwerk an, das auf dem Laufwerksbildschirm ausgewählt wurde. Menübedienung • Mit der ▼ oder ▲-Taste bewegen Sie den Cursor nach oben oder unten. Wählen Sie den Menüpunkt aus und drücken Sie die ENTER-Taste, um das Menü...
  • Seite 84 4. Verwendung des Viewers • Bildansicht (Standbild/Animation) Gibt eine Datei wieder, die aus einer Liste von Vorschaubildern oder Symbolen ausgewählt wurde. • Informationen zur Bedienung einer Microsoft PowerPoint- und einer Adobe PDF-Datei finden Sie auf Seite 65, Bedienung der Steuerleiste •...
  • Seite 85 4. Verwendung des Viewers Funktionen der Film-Steuerleiste Name Beschreibung PREV Geht zum Anfang einer Filmdatei zurück. (VORHE- • Geht zum Anfang der vorherigen Filmdatei zurück, wenn diese Funktion unmittelbar nach RIGES) dem Beginn der Wiedergabe ausgeführt wird. FR (SR) Führt etwa 7 Sekunden lang einen Schnellrücklauf einer Filmdatei aus. PLAY/PAUSE PLAY (WIE- Spielt eine Filmdatei ab.

  • Seite 86: Einstellungen Der Viewer-Optionen

    4. Verwendung des Viewers Einstellungen der Viewer-Optionen • SLIDE SETTING (DIAEINSTELLUNG) Stellt Standbilder oder Dias ein. Name Optionen Beschreibung BILDSCHIRMGRÖßE BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
  • Seite 87 4. Verwendung des Viewers • MOVIE SETTING (FILMEINSTELLUNG) Stellt die Funktionen für eine Filmdatei ein. Name Optionen Beschreibung SCREEN SIZE (BILD- BEST FIT Stellt das Bild mit seinem Bildformat in der höchsten Auflösung, SCHIRMGRÖßE) die der Projektor anzeigen kann, dar. ACTUAL SIZE (TAT- Zeigt das Bild in seiner tatsächlichen Größe an.
  • Seite 88 4. Verwendung des Viewers • SORT SETTING (SORTIEREINSTELLUNG) Stellt den Ordner auf die Anzeige von Bildindex oder Bildansicht ein. Name Optionen Beschreibung SORT NAME (ABC..) Zeigt die Dateien alphabetisch nach Namen in aufsteigender Reihenfolge an. NAME (ZYX..) Zeigt die Dateien alphabetisch nach Namen in absteigender Reihenfolge an.

  • Seite 89: ❹ Daten Aus Einem Gemeinsamen Ordner Projizieren

    4. Verwendung des Viewers ❹ Daten aus einem gemeinsamen Ordner projizieren Gemeinsamer Ordner Drahtloses LAN Projektor Gemeinsamer Ordner Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Legen Sie die zu projizierenden Dateien in einen gemeinsamen Ordner und notieren Sie sich den Ordnerpfad.
  • Seite 90 4. Verwendung des Viewers 2. Zeigt das [OPTIONEN]-Menü an. Drücken Sie die Taste ▼, um das Symbol (OPTIONEN) auszuwählen und drücken Sie die ENTER-Taste. • Wenn �as OPTIO�E��Men� angezeigt wir�, wir� �ie Laufwerksliste nicht angezeigt. 3. Anzeigen des [GEMEINSAMER ORDNER]-Bildschirms. Drücken Sie die ▼-Taste, um das (SHARED FOLDER)-Symbol auszuwählen, und drücken Sie die ENTER- Taste.
  • Seite 91 4. Verwendung des Viewers 6. Die Einstellung verlassen. Drücken Sie die ▼-Taste, um [OK] auszuwählen, und drücken Sie die ENTER-Taste. Das schließt den [SHARED FOLDER]-Bildschirm. • �alls eine �ehlermel�ung erscheint, sin� Ihre Einstellungen nicht richtig. Versuchen Sie es erneut.

  • Seite 92: Den Gemeinsamen Ordner Vom Projektor Trennen

    4. Verwendung des Viewers Den gemeinsamen Ordner vom Projektor trennen • Deaktivieren Sie die Zahl eines gemeinsamen Ordners, den Sie trennen möchten Drücken Sie die ▼-Taste, um [AKTIVIEREN] auszuwählen, und drücken Sie die ENTER-Taste. HINWEIS: • Trennen Sie Ihr LAN-Kabel nicht, wenn eine PowerPoint- oder PDF-Datei angezeigt wird. Anderenfalls funktioniert der Viewer nicht.

  • Seite 93: ❺ Daten Vom Medienserver Projizieren (Viewer)

    4. Verwendung des Viewers ❺ Daten vom Medienserver projizieren (Viewer) Medienserver Drahtloses LAN Medienserver Projektor Medienserver Vorbereitung Für den Projektor: Verbinden Sie den Projektor mit dem Netzwerk. Für den Computer: Bereiten Sie die zu projizierenden Bild- oder Filmdateien vor und richten Sie „Medienfreigabe“ im Windows Media Player 11 oder Windows Media Player 12 ein.
  • Seite 94 4. Verwendung des Viewers 3. Markieren Sie das „Medien freigeben“-Kontrollkästchen und klicken Sie dann auf OK. Eine Liste der erreichbaren Geräte wird angezeigt. 4. Wählen Sie „P501 Series“ und dann „Erlauben“. Ein Häkchen wird dem „P501 Series“-Symbol hinzugefügt. • Das „P501 Series“ ist ein Projektorname, �er unter [�ETZWERK�EI�STELLU�GE�] angegeben ist. 5.

  • Seite 95: Medienfreigabe" Im Windows Media Player 12 Einrichten

    4. Verwendung des Viewers „Medienfreigabe“ im Windows Media Player 12 einrichten 1. Starten Sie den Windows Media Player 12. 2. Wählen Sie „Stream“ und wählen Sie anschließend „Geräten automatisch erlauben, meine Medien wieder- zugeben“. Die „Alle Mediengeräte zulassen“-Fenster werden angezeigt. 3.

  • Seite 96: Den Projektor Mit Dem Medienserver Verbinden

    4. Verwendung des Viewers Den Projektor mit dem Medienserver verbinden Drücken Sie die VIEWER-Taste auf der Fernbedienung. Der VIEWER startet. • Alternativ können Sie den VIEWER auch durch mehrmaliges Drücken der SOURCE-Taste am Projektorgehäuse starten (→ Seite 17) • Dies startet die Suche nach einem Computer mit im Netzwerk aktivierter „Medienfreigabe“ und fügt ihn zum „Me- dienserver“...

  • Seite 97: Den Projektor Vom Medienserver Trennen

    4. Verwendung des Viewers Den Projektor vom Medienserver trennen 1. Anzeigen des Menüs OPTIONS. Drücken Sie die ▼-Taste, um [OPTIONS] auszuwählen, und drücken Sie die ENTER-Taste. 2. Anzeigen des Einstellungsbildschirms MEDIA SERVER. Drücken Sie die ▼-Taste, um das MEDIA SERVER-Symbol auszuwählen, und drücken Sie die ENTER-Taste. 3.

  • Seite 98: ❻ Einschränkungen Bei Der Wiedergabe Von Dateien

    4. Verwendung des Viewers ❻ Einschränkungen bei der Wiedergabe von Dateien Der Viewer ermöglicht es, eine vereinfachte Anzeige einer PowerPoint- oder PDF-Datei wiederzugeben. Aufgrund der vereinfachten Anzeige kann sich die tatsächliche Ansicht jedoch von der in der Anwendung auf Ihrem Computer unterscheiden.

  • Seite 99: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Befehle wie ENTER, EXIT, ▲▼, ◀▶ am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen.

  • Seite 100: ❷ Menü-Elemente

    5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfeld Funksymbol ECO-Modus-Symbol Ausschalt-Timer – Symbol „Große Höhe“ verbleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ������������������������������������������� Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck �����������������������������������������...

  • Seite 101: ❸ Liste Der Menü-Optionen

    FARBTON RESET TAKT PHASE HORIZONTAL VERTIKAL ÜBERTASTUNG AUTO, 0[%], 5[%], 10[%] BILD-OPTIONEN P501X/P451X/PE501X:AUTO, 4:3, 16:9, 15:9, 16:10, WIDE- ZOOM, NATÜRLICH BILDFORMAT P451W/P401W: AUTO, 4:3, 16:9, 15:9, 16:10, LETTER- BOX, NATÜRLICH POSITION (Auf P451W/P401W nicht verfügbar) AUDIO LAUTSTÄRKE TRAPEZ HORIZONTAL, TRAPEZ VERTIKAL, KISSEN...
  • Seite 102 SIGNALAUS- AUTO, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, PAL60, VIDEO AUTO WAHL SECAM AUTO, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, PAL60, S-VIDEO AUTO EINRICHTEN SECAM P501X/P451X/ PE501X: INAKTIV WXGA-MODUS INAKTIV, AKTIV P451W/P401W: AKTIV OPTIONEN(1) VERKNÜPFUNG TRENNEN AKTIV INAKTIV, AKTIV HDMI- HDMI1 VIDEO-LEVEL AUTO AUTO, NORMAL, VERSTÄRKT...
  • Seite 103 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen VERBL. LA.BETR.-DAUER LAMPENBETRIEBSSTUNDEN VERWENDUNGS- FILTERBETRIEBSSTUNDEN DAUER CO2-REDUZIERUNG GESAMT GESAMTKOSTENERSPARNIS QUELLENBEZEICHNUNG QUELLENINDEX HORIZONTALE FREQUENZ QUELLE(1) VERTIKALE FREQUENZ SYNCH.-TYP SYNCH.-POLARITÄT SCAN-TYP SIGNALTYP VIDEOTYP QUELLE(2) BIT-TIEFE VIDEO-LEVEL VERKABELTES IP-ADRESSE SUBNET-MASKE (nicht vom GATEWAY PE501X unter- INFO. MAC-ADRESSE stützt) IP-ADRESSE...

  • Seite 104: ❹ Menü-Beschreibungen Und Funktionen [Quelle]

    5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [QUELLE] COMPUTER Wählt das Signal des am COMPUTER-Eingangsanschluss angeschlossenen Computers aus. HINWEIS: Wenn ein Komponenten-Eingangssignal am COMPUTER IN-Anschluss anliegt, wählen Sie [COMPUTER]. HDMI1 und 2 Wählt das HDMI-kompatible Gerät aus, das am Anschluss HDMI1 oder 2 IN angeschlossen ist. VIDEO Wählt das Gerät aus, das an Ihrem VIDEO-Eingang angeschlossen ist - Videorekorder, DVD-Player oder Dokumen- tenkamera.

  • Seite 105: ❺ Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sieben Werksvoreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 106 5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Speicherung der benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Zuerst eine Voreinstellung aus [REFERENZ] wählen, dann [GAMMAKORREKTUR] und [FARBTEMPERATUR] ein- stellen. HELL� HOCH ���������� Wird für die Verwendung in hell beleuchteten Räumen empfohlen� PRÄSENTATION ����...
  • Seite 107 5. Anwendung des Bildschirm-Menüs Die Farbe verstärken [FARBVERSTÄRKUNG] Mit dieser Funktion können Sie die Farbwiedergabe des Bildes verstärken. INAKTIV ����������������� Die Farbe wird nicht verstärkt AKTIV �������������������� Die Farbe wird verstärkt� HINWEIS: Diese Funktion ist nur verfügbar, wenn [REFERENZ] unter [PRÄSENTATION] ausgewählt wird. Einstellung der Weißbalance [WEISSABGLEICH] Mit diesen Tasten können Sie den Weißabgleich einstellen.

  • Seite 108: [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von [TAKT] und [PHASE]. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicher- weise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden�...

  • Seite 109: Auswahl Des Übertastungsprozentsatzes [Übertastung]

    5. Anwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. HINWEIS: • Die Optionen [HORIZONTAL] und [VERTIKAL] stehen nicht für VIDEO, S-VIDEO, HDMI, VIEWER, NETZWERK und USB-DISPLAY zur Verfügung. • Die HORIZONTALE und VERTIKALE können je nach Signal nicht eingestellt werden. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden.
  • Seite 110 Projektors, zeigt der Projektor das aktuelle Bild mit seiner echten Auflösung. [Beispiel 1] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x 600 auf dem P501X/P451X/PE501X dargestellt wird: [Beispiel 2] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x...

  • Seite 111: Einstellen Der Vertikalen Position Des Bildes [Position]

    5. Anwendung des Bildschirm-Menüs Beispiel-Bild wenn das geeignete Bildformat automatisch bestimmt wird P501X/P451X/PE501X [Computersignal] Bildformat des Eingangssignals 16:9 15:9 16:10 Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt wird [Videosignal] Bildformat des Eingangssignals Letterbox Quetschen Beispiel-Bild wenn die geeignete Bildformat automatisch bestimmt...

  • Seite 112: [Audio]

    5. Anwendung des Bildschirm-Menüs [AUDIO] Ton lauter oder leiser stellen Stellt die Lautstärke des Projektor-Lautsprechers und des AUDIO OUT-Ausgangs (Stereo-Mini-Buchse) ein. TIPP: • Wenn kein Menü angezeigt wird, dienen die ◀ und ▶-Tasten am Projektorgehäuse und die Tasten VOL. +/− auf der Fernbedienung der Lautstärkeregelung.

  • Seite 113: ❻ Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] Korrektur von Trapezverzerrung per Hand [TRAPEZ] Sie können horizontale oder vertikale Trapezverzerrung, Kissenverzeichnung oder Eckverzerrung manuell korrigie- ren. HINWEIS: • Einige Punkte sind nicht verfügbar, wenn ein bestimmter Punkt ausgewählt wurde. Nicht verfügbare Menü-Punkte werden in grau dargestellt.
  • Seite 114 5. Anwendung des Bildschirm-Menüs Verwendung der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht Weiß ist. HINWEIS: Durch Anwahl der Funktion [WEISSWANDTAFEL] wird die Lampenhelligkeit reduziert. Einstellen der ECO-Betriebsart [ECO-BETRIEBSART] Die ECO-BETRIEBSART erhöht die Lebensdauer der Lampe und senkt gleichzeitig den Stromverbrauch und den -Ausstoß.

  • Seite 115: [Menü]

    5. Anwendung des Bildschirm-Menüs Einstellen der Funktion Closed Caption [UNTERTITEL] Mit dieser Option werden mehrere Betriebsarten Closed Caption eingestellt, so dass Text auf dem projizierten Video oder S-Video Bild dargestellt werden kann INAKTIV ����������������� Hiermit wird die Funktion Closed Caption deaktiviert� CAPTION 1-4 ���������...
  • Seite 116 5. Anwendung des Bildschirm-Menüs AKTIV/DEAKTIV-Schalten der ID [ID-ANZEIGE] ID-ANZEIGE �������������� Diese Option aktiviert bzw� deaktiviert die ID-Nummer, die beim Drücken der ID SET-Taste auf der Fernbedienung angezeigt wird� Ein-/ und Ausschalten der Eco-Meldung [ECO-MELDUNG] Diese Option schaltet die folgenden Meldungen ein oder aus, wenn der Projektor eingeschaltet wird. Die Eco-Meldung fordert den Anwender auf, Energie zu sparen.Wenn [INAKTIV] für [ECO-MODUS] ausgewählt wird, er- halten Sie eine Meldung, die Sie auffordert, [AUTO ECO], [NORMAL] oder [ECO] für [ECO-MODUS] auszuwählen.

  • Seite 117: [Installation]

    5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswahl der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivierung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-funktion ein oder aus. HINWEIS: •...

  • Seite 118: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps.Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert). HINWEIS: Die Auswahl von [RESET] im Menü...

  • Seite 119: [Optionen(1)]

    5. Anwendung des Bildschirm-Menüs 4. Lassen Sie die ID SET-Taste los. Der aktualisierte STEUER-ID-Bildschirm wird eingeblendet. HINWEIS: • Wenn die Batterien leer sind oder entnommen werden, wird die gespeicherte ID u. U. nach einigen Tagen gelöscht. • Ein unbeabsichtigtes Drücken einer der Tasten auf der Fernbedienung löscht die aktuell festgelegte ID, bei entfernten Batterien.
  • Seite 120 WUXGA-Signalen (1920 × 1200) Vorzug gegeben. Wenn der [WXGA-MODUS] [AKTIV] ist, werden XGA-Signale (1024 × 768) oder UXGA-Signale (1600 × 1200) bei den Modellen P501X/P451X/PE501X möglicherweise nicht erkannt. Wählen Sie in diesem Fall [INAKTIV]. HINWEIS: • Bei P501X/P451X/PE501X ist werkseitig [INAKTIV] eingestellt.

  • Seite 121: Audio-Einstellung [Audio-Select]

    5. Anwendung des Bildschirm-Menüs HDMI1/2 einstellen [HDMI-EINSTELLUNGEN] Nehmen Sie die Einstellungen für jeden Videopegel vor, wenn Sie HDMI-Geräte, wie z.B. einen DVD-Player, anschließen. VIDEO-LEVEL �������� Wählen Sie [AUTO] aus, um den Videopegel automatisch zu erkennen� Wenn die automatische Erkennung nicht die gewünschten Ergebnisse erzielt, wählen Sie [NORMAL] aus, um die Funktion [VERSTÄRKT] des HDMI-Geräts zu deaktivieren, oder wählen Sie [VERSTÄRKT], um den Bildkontrast und die Detailfülle in dunklen Bereichen zu erhöhen�...

  • Seite 122: [Optionen(2)]

    5. Anwendung des Bildschirm-Menüs [OPTIONEN(2)] Auswahl des Stromsparmodus im [STANDBY-MODUS] Der Projektor verfügt über drei Standby-Modi: [NORMAL], [STROMSPAR] und [NETZWERK IM STANDBY]. Beim STROMSPAR-Modus wird der Projektor in eine Betriebsweise umgeschaltet, durch die weniger Strom als im NORMAL-Betrieb verbraucht wird. NORMAL ����������������...

  • Seite 123: Auswahl Der Standardquelle [Wahl Der Standardquelle]

    5. Anwendung des Bildschirm-Menüs Einschalten des Projektors durch Anlegen des Signals [AUT. NETZ. EIN(COMP.)] Befindet sich der Projektor im Standby-Modus, hat eine vom am COMPUTER IN-Eingang kommendes Signal zur Folge, dass der Projektor eingeschaltet und gleichzeitig das Computerbild projiziert wird. Mit dieser Funktion müssen Sie nicht mehr die POWER-Taste auf der Fernbedienung oder dem Projektorgehäuse drücken, um den Projektor einzuschalten.
  • Seite 124 5. Anwendung des Bildschirm-Menüs Einstellung des CO2-Fußabdruck-Faktors [CO2-BERECHNUNG] Passt den CO2-Fußabdruck-Faktor für die Berechnung der CO2-Einsparung an. Die Grundeinstellung beträgt 0,505 [kg-CO2/kWh], basierend auf der von der OECD veröffentlichten CO2-Emission durch Kraftstoffverbrennung (Aus- gabe 2008). Auswahl einer Währung [WÄHRUNG]. Zeigt die Strompreise an (verfügbar in 4 Währungseinheiten). $ ����������������������������...

  • Seite 125: ❼ Menü-Beschreibungen Und Funktionen [Info.]

    Lampenlebensdauer (Std.) ECO-BETRIEBSART Austauschlampe Modell INAKTIV/AUTO ECO NORMAL 3500 4000 6000 P501X/P451W/PE501X NP23LP 4000 5000 6000 P451X/P401W • [CO2-REDUZIERUNG GESAMT] Dies zeigt die Information über die voraussichtliche CO2-Einsparung in kg an. Der CO2-Fußabdrucksfaktor in der CO2-Einsparungsberechnung, basiert auf der OECD (2008 Ausgabe). (→ Seite 31)

  • Seite 126: [Quelle(1)]

    5. Anwendung des Bildschirm-Menüs [QUELLE(1)] [QUELLENBEZEICHNUNG] [QUELLENINDEX] [HORIZONTALE FREQUENZ] [VERTIKALE FREQUENZ] [SYNCH.-TYP] [SYNCH.-POLARITÄT] [SCAN-TYP] [QUELLE(2)] [SIGNALTYP] [VIDEOTYP] [BIT-TIEFE] [VIDEO-LEVEL] [VERKABELTES LAN] (nicht vom PE501X unterstützt) [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE]...

  • Seite 127: [Drahtloses Lan] (Nicht Vom Pe501X Unterstützt)

    5. Anwendung des Bildschirm-Menüs [DRAHTLOSES LAN] (nicht vom PE501X unterstützt) [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [SSID] [NETZWERKTYP] [WEP/WPA] [KANAL] [SIGNALPEGEL] [VERSION(1)] [FIRMWARE] Version [DATA] Version [VERSION(2)] (nicht vom PE501X unterstützt) [FIRMWARE2] Version...

  • Seite 128: [Sonstige]

    5. Anwendung des Bildschirm-Menüs [SONSTIGE] [PROJEKTORNAME] [MODEL NO.] [SERIAL NUMBER] [LAN UNIT TYPE] [CONTROL ID] (wenn [STEUER-ID] gesetzt ist)

  • Seite 129: ❽ Menü-Beschreibungen Und Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen und Funktionen [RESET] Rückstellung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rückstellung der Einstellungen für alle Quellen auf die Werkseinstel- lungen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Folgende Positionen können zurück gesetzt werden: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTASTUNG].

  • Seite 130: ❾ Anwendungsmenü (Nicht Vom Pe501X Unterstützt)

    Das Anwendungsmenü ermöglicht Ihnen, die User Supportware, Netzwerkeinstellungen (NETZWERK-EINSTEL- LUNGEN) und Werkzeuge (WERKZEUGE) einzurichten. Die User Supportware ist auf der mitgelieferten NEC Projector CD-ROM enthalten. Im [ADMINISTRATOR\nMODUS] kann entweder das Menü [ERWEITERT] oder das Menü [GRUNDLEGENDES] ausgewählt werden. (→ Seite 136) Das Menü...

  • Seite 131: Netzwerkprojektor

    5. Anwendung des Bildschirm-Menüs NETZWERKPROJEKTOR Dieses Feld zeigt Informationen für den Projektornamen, die Auflösung und das Netzwerk (LAN/WLAN) an, die er- forderlich sind, um den Netzwerkprojektor zu verwenden. Verwenden Sie diese Information, um die Einstellung für Ihren Computer vorzunehmen. REMOTEDESKTOPVERBINDUNG Hier können Sie den Computernamen und Effekte für den Remote-Desktop eintragen.

  • Seite 132: Netzwerkeinstellungen

    Die Einstellung [EINFACHER ANSCHLUSS] ist ein Modus, der die mühseligen LAN-Einstellungen abkürzen kann, wenn Sie das Dienstprogramm Image Express Utility verwenden und den PC und den Projektor über ein WLAN verbinden. Die Programme Image Express Utility Lite und Image Express Utility 2.0 sind auf der mitgelieferten NEC Projector CD-ROM enthalten.
  • Seite 133 5. Anwendung des Bildschirm-Menüs VERKABELTES LAN oder DRAHTLOSES LAN (nur ERWEITERT-Menü) PROFILE • Es können bis zu zwei Einstellungen für den LAN-Anschluss oder — den USB-WLAN-Adapter im Speicher des Projektors gespeichert werden. Es können insgesamt vier Einstellungen gespeichert werden. Es können fünf Einstellungen gespeichert werden: zwei für den eingebauten LAN-Anschluss, zwei für WLAN und eine für WPS.
  • Seite 134 5. Anwendung des Bildschirm-Menüs • Wenn Sie [WPS] wählen, wird das Netzwerk verbunden, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden. Das Auswählen von [WPS] ermöglicht dem Projektor den Zugriff auf das Netzwerk, indem die automatisch mit der WPS-Funktion gespeicherten Einstellungen verwendet werden.
  • Seite 135 5. Anwendung des Bildschirm-Menüs SEITENÜBERSICHT Zeigt eine Liste der verfügbaren SSIDs für WLANs vor Ort an. — Wählen Sie eine SSID aus, auf die Sie Zugriff haben. Zum Auswählen einer SSID markieren Sie [SSID] und verwenden Sie AUSWÄHLEN →, um [OK] auszuwählen, drücken Sie dann die ENTER-Taste.
  • Seite 136 5. Anwendung des Bildschirm-Menüs KANAL Wählt den Kanal. Die verfügbaren Kanäle hängen vom Land — und der Region ab. Wenn Sie [INFRASTRUKTUR] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Zugangspunkt auf demselben Kanal befinden; wenn Sie [AD HOC] auswählen, stellen Sie sicher, dass sich der Projektor und Ihr Computer auf demselben Kanal befinden.

  • Seite 137: Einstellungsschritte

    5. Anwendung des Bildschirm-Menüs [AUTHENTIFIZIERUNG] (nur für WLAN erforderlich) Die Einstellung ist erforderlich für die Verwendung von WPA-EAP oder WPA2-EAP. Vorbereitung vor der Einstellung Wählen Sie eine WLAN-konforme WPA-EAP- oder WPA2-EAP-Authentifizierung und installieren Sie ein digitales Zertifikat auf dem Projektor. 1.
  • Seite 138 5. Anwendung des Bildschirm-Menüs 4. Wählen Sie [SEITENÜBERSICHT] und drücken Sie die ENTER-Taste. Die „SSID“-Liste wird angezeigt. 5. Wählen Sie eine Verbindungs-SSID und anschließend [OK]. Drücken Sie zum Abschluss die ENTER-Taste. • Wählen Sie �ie SSID, f�r �ie WPA�PSK o�er WPA2�PSK eingestellt ist. •...
  • Seite 139 5. Anwendung des Bildschirm-Menüs 11.Wählen Sie die Registerkarte [AUTHENTIFIZIERUNG]. Die [AUTHENTIFIZIERUNG]-Seite wird angezeigt. Wählen Sie entwe�er [EAP�TLS] o�er [PEAP�MSCHAPv2] f�r [EAP�TYP]. Die Einstellungspunkte variieren je nach dem EAP-Typ. Siehe unten stehende Tabelle. EAP-TYP Einstellungspunkt Hinweis EAP-TLS Benutzername Mindestens 1 Zeichen und höchstens 32 Zeichen lang Client-Zertifikat Datei im PKCS#12-Format...

  • Seite 140: Installieren Eines Digitalen Zertifikats

    5. Anwendung des Bildschirm-Menüs 13.Wählen Sie [CLIENT-ZERTIFIKAT] und drücken Sie die ENTER-Taste. Eine Liste mit Dateien ([DATEIEN]-Bildschirm) wird angezeigt. • Zur Be�ienung �es [DATEIE�]�Bil�schirms siehe „4. Verwen�en �es Viewers“ im „Be�ienungshan�buch“ (PDF). • Um zur [AUTHE�TI�IZIERU�G]�Seite zur�ckzukehren, �r�cken Sie �ie EXIT�Taste. HINWEIS: Installieren eines digitalen Zertifikats Sie können jedes digitale Zertifikat (Client- und CA-Zertifikat) für [PROFILE 1 (oder 2)] auf einer Datei-für-Datei-Basis installieren.
  • Seite 141 5. Anwendung des Bildschirm-Menüs 17.Wählen Sie auf dem [DATEIEN]-Bildschirm ein digitales Zertifikat (DER-Formatdatei) von Ihrem USB-Speicher aus und drücken Sie die ENTER-Taste. • Wählen Sie hier Ihr Haupt�CA�Zertifikat. Das ausgewählte digitale Zertifikat wird auf dem Projektor installiert. 18.Wählen Sie nach Abschluss der erforderlichen Einstellungen [OK] und drücken Sie die ENTER-Taste. Die Ansicht kehrt zur [DRAHTLOS]-Seite zurück.
  • Seite 142 5. Anwendung des Bildschirm-Menüs 15.Wenn Sie mit der Einstellung des Benutzernamens fertig sind, wählen Sie das [PASSWORT]-Feld und drücken die ENTER-Taste. Der Zeicheneingabebildschirm (Software-Tastatur) wird angezeigt. Legen Sie ein Passwort fest. • Das Passwort �arf maximal 32 Zeichen lang sein. 16.
  • Seite 143 5. Anwendung des Bildschirm-Menüs 18.Nach Abschluss der erforderlichen Schritte wählen Sie [OK] und drücken Sie die ENTER-Taste. Die Anzeige kehrt zur [DRAHTLOS]-Seite zurück. 19.Wählen Sie [WIEDERANSCHLIESSEN] und drücken Sie die ENTER-Taste. 20.Wählen Sie [OK] und drücken Sie die ENTER-Taste. Dies schließt die Einstellung [PEAP-MSCHAPv2] für [EAP TYPE] in [WPA-EAP] oder [WPA2-EAP] ab. TIPP: Das auf Ihrem Projektor installierte digitale Zertifikat löschen Folgen Sie den unten stehenden Schritten, um das auf dem Projektor installierte digitale Zertifikat zu löschen.
  • Seite 144 5. Anwendung des Bildschirm-Menüs Wenn der mit dem Projektor verbundene WLAN-Zugangspunkt WPS (Wi-Fi-geschütztes Setup™) unterstützt, können Sie die PIN-Methode oder die Tastendruckmethode verwenden, um das WLAN für den Projektor einzurichten. PIN-TYP Legen Sie einen 4-ziffrigen oder 8-ziffrigen PIN-Code des WPS für Ihren Zugangspunkt fest, um die SSID-Sicherheit einzustellen.
  • Seite 145 5. Anwendung des Bildschirm-Menüs PROJEKTORNAME (nur ERWEITERT-Menü) PROJEKTORNAME Legen Sie einen eindeutigen Projektornamen fest. Bis zu 16 alphanume- rische Zeichen und Symbole DOMAIN (nur ERWEITERT-Menü) Stellen Sie einen Hostnamen und Domainnamen für den Projektor ein. HOSTNAME Legen Sie einen Hostnamen für den Projektor fest. Bis zu 15 alphanume- rische Zeichen DOMAINNAME...
  • Seite 146 Beispiel für eine Nachricht vom Projektor: Die Lampe und die Filter haben das Ende ihrer Nutzungsdauer erreicht. Tauschen Sie bitte die Lampe und die Filter aus. Projektorname: NEC Projector Verbrauchte Lampenbetriebsstunden: 100 (Std.) HOSTNAME Tippen Sie einen Hostnamen ein.
  • Seite 147 5. Anwendung des Bildschirm-Menüs NETZWERKSERVICE (nur ERWEITERTMenü) HTTP-SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanume- rische Zeichen PJLink Diese Option ermöglicht Ihnen, ein Passwort festzulegen, wenn Bis zu 32 alphanume- Sie die PJLink-Funktion verwenden. rische Zeichen HINWEIS: •...

  • Seite 148: Werkzeuge

    5. Anwendung des Bildschirm-Menüs WERKZEUGE ADMINISTRATOR-MODUS Diese Option ermöglicht Ihnen, den MENÜ-MODUS auszuwählen, Einstellungen zu speichern und ein Passwort für den Administrator-Modus festzulegen. MENÜ-MODUS Wählen Sie entweder das [GRUNDLEGENDES]-Menü oder das — [ERWEITERT]-Menü. (→ Seite 89) Wenn Sie hier ein Häkchen setzen, werden die Einstellungen Ihres Pro- KEINE SPEICHE- —...
  • Seite 149 5. Anwendung des Bildschirm-Menüs PROGRAMM-TIMER Diese Option schaltet den Projektor ein/aus, ändert Videosignale und wählt den ECO-Modus automatisch zu einer festgelegten Zeit. HINWEIS: • Stellen Sie vor der Benutzung des [PROGRAMM-TIMER] sicher, dass Sie [DATUM UND ZEIT] einstellen. (→ Seite 140) •...
  • Seite 150 5. Anwendung des Bildschirm-Menüs AKTIV �������������������� Setzen Sie ein Häkchen, um das Programm zu aktivieren� TAG ������������������������ Wählen Sie die Wochentage für den Programm-Timer� Um das Programm von Montag bis Freitag auszu- führen, wählen Sie [MON-FR]� Um das Programm jeden Tag auszuführen, wählen Sie [TÄGLICH]� ZEIT �����������������������...
  • Seite 151 5. Anwendung des Bildschirm-Menüs Aktivieren des Programm-Timers 1. Wählen Sie [AKTIVIEREN] auf dem [PROGRAMM-TIMER]-Bildschirm und drücken Sie die ENTER-Taste. Die Einstellung [AKTIVIEREN] wird aktiviert. 2. Wählen Sie [OK] und drücken Sie die ENTER-Taste. Der [PROGRAMM�TIMER]�Bil�schirm wechselt zum [WERKZEUGE]�Bil�schirm. HINWEIS: • Das Entfernen von [AKTIVIEREN] deaktiviert den Programm-Timer, auch dann, wenn ein Programm auf dem Bildschirm [PRO- GRAMMLISTE] mit einem Häkchen markiert ist.
  • Seite 152 5. Anwendung des Bildschirm-Menüs DATUM UND ZEIT Sie können die aktuelle Zeit, den Monat, das Datum und das Jahr einstellen. HINWEIS: Der Projektor verfügt über eine eingebaute Uhr. Die Uhr arbeitet noch etwa 2 Wochen lang weiter, nachdem der Haupt- strom ausgeschaltet wurde.

  • Seite 153: Installation Und Anschlüsse

    ❶ Aufstellung des Projektionsschirmes und des Projektors Auswahl eines Aufstellungsortes [P501X/P451X/PE501X] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25"), wenn der Projektor grob gemessen etwa 0,9 m (35") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.
  • Seite 154 6. Installation und Anschlüsse [P451W/P401W] Je weiter der Projektor vom Projektionsschirm oder der Wand entfernt ist, desto größer wird das Bild. Die kleinste Bilddiagonale beträgt 0,64 m (25"), wenn der Projektor grob gemessen etwa 0,9 m (37") von der Wand oder dem Pro- jektionsschirm entfernt aufgestellt ist.

  • Seite 155: Projektionsentfernung Und Bildschirmgröße

    D = Vertikale Entfernung zwischen Linsenmitte und unterem Bildschirmteil (oberer Bild- Bildschirmmitte schirmteil für Deckenprojektion) α = Projektionswinkel Linsenmmitte α HINWEIS: Die Werte in den Tabellen sind Designwerte und können schwanken. Unterer Bildschirmmteil [P501X/P451X/PE501X] α Bildschirmgröße Diagonale Breite Höhe Weit Fern Weit Fern...
  • Seite 156 Informationen wenden Sie sich bitte an Ihren Platz zur Verfügung steht, in den Genuss eines viel grö- NEC-Fachhändler. ßeren Bildes. Kontaktieren Sie Ihren NEC-Händler, falls * Versuchen Sie nicht, den Projektor selbst zu install- Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der lieren.

  • Seite 157: ❷ Herstellen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
  • Seite 158 USB (PC) USB-DISPLAY (USB DISPLAY) HINWEIS: Der Projektor ist nicht mit den videoentschlüsselten Signalen des NEC ISS-6020-Umschalter kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüblichen Abtastumwandler wiedergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt.

  • Seite 159: Anschluss Eines Externen Monitors

    6. Installation und Anschlüsse Anschluss eines externen Monitors Computer-Kabel (VGA) (nicht im Lieferumfang Stereo-Klinkensteckerkabel enthalten) (nicht im Lieferumfang ent- halten) Computer- Kabel (VGA) (Lieferumfang) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen. HINWEIS: •...

  • Seite 160: Anschluss An Einen Dvd-Player Oder Andere Av-Geräte

    6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-/S-Video-Eingang S-Videokabel (nicht im Lieferumfang enthalten) Audiokabel (nicht im Videokabel Lieferumfang enthalten) (nicht im Lieferumfang enthalten) Audiogerät Audiokabel (nicht im Liefer- umfang enthalten) • Nach Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses anwählen. QUELLE-Taste am Projektorge- Eingangsanschluss Taste auf der Fernbedienung...

  • Seite 161: Anschluss An Den Komponenteneingang

    6. Installation und Anschlüsse Anschluss an den Komponenteneingang 15-pol. - an - RCA Stereo-Klinkenstecker-RCA- (Weibchen) × 3 Kabel � Audiokabel (nicht im Lieferumfang Adapter (ADP-CV1E) enthalten) Audiogerät Komponenten-Video-RCA- × 3 Kabel (nicht im Lieferum- fang enthalten) DVD-Player Audiokabel (nicht im Lieferumfang enthalten) Ein Komponenten-Signal wird automatisch angezeigt.

  • Seite 162: Anschluss An Den Hdmi-Eingang

    6. Installation und Anschlüsse Anschluss an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blue-ray-Players oder Notebooks am HDMI IN-Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI 1 IN/HDMI 2 IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein High Speed HDMI -Kabel.

  • Seite 163: Anschluss An Ein Verkabeltes Lan (Nicht Vom Pe501X Unterstützt)

    6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN (nicht vom PE501X unterstützt) Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Gehen Sie auf [EINRICHTEN] →...

  • Seite 164: Anschluss An Ein Wlan (Optional: Np02Lm-Serien) (Nicht Vom Pe501X Unterstützt)

    6. Installation und Anschlüsse Anschluss an ein WLAN (optional: NP02LM-Serien) (nicht vom PE501X unterstützt) Mit dem USB-WLAN-Adapter können Sie eine WLAN-Verbindung herstellen. Wenn Sie eine WLAN-Verbindung ver- wenden möchten, müssen Sie dem Projektor eine IP-Adresse zuweisen. Wichtig: • Wenn Sie den Projektor mit USB-WLAN-Adapter in einem Bereich einsetzen möchten, in dem der Einsatz von WLAN-Geräten verboten ist, ziehen Sie den USB-WLAN-Adapter vom Projektor ab.
  • Seite 165 6. Installation und Anschlüsse Legen Sie einen Kreuzschlitzschraubendreher bereit. 1. Schalten Sie den Projektor mit der POWER-Taste aus, so dass er sich im Standby-Modus befindet, und ziehen Sie das Netzkabel ab. 2. Nehmen Sie die USB-Anschlussabdeckung (LAN) ab. Lösen Sie die Schraube, mit der die Abdeckung festgeschraubt ist.
  • Seite 166 6. Installation und Anschlüsse Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Infrastruktur) PC mit eingesetzter PC mit integrierter draht- drahtloser LAN-Karte loser LAN-Funktion USB WLA��A�apter Drahtloser Zugriffspunkt Verkabelter LAN Nehmen Sie die Einstellungen über die HTTP-Server-Funktion vor. (→ Seite 42) Beispiel eines drahtlosen LAN-Anschlusses (Netzwerktyp → Ad Hoc) USB WLA��A�apter PC mit eingesetzter PC mit integrierter draht-...

  • Seite 167: Anbringen Der Optionalen Kabelabdeckung (Np03Cv)

    6. Installation und Anschlüsse Anbringen der optionalen Kabelabdeckung (NP03CV) Es ist eine optionale Kabelabdeckung (NP03CV) zum Verbergen der Kabel erhältlich. Die Kabelabdeckung NP03CV ist speziell für die Verwendung mit Projektoren der Reihe P vorgesehen. VORSICHT: • Stellen Sie sicher, dass Sie die Schrauben fest anziehen, nachdem Sie die Kabelabdeckung angebracht haben. Anderenfalls könnte sich die Kabelabdeckung lösen und herunterfallen und damit Verletzungen verursachen oder beschädigt werden.

  • Seite 168: Wartung

    7. Wartung In diesem Abschnitt werden die einfachen Wartungsprozeduren beschrieben, die Sie befolgen sollten, um die Filter, die Linse und das Gehäuse zu reinigen und die Lampe und die Filter auszutauschen. ❶ Reinigung der Filter Der Luftfilterschwamm sorgt dafür, dass Staub und Schmutz nicht in das Innere des Projektors gelangen und sollte daher häufig gereinigt werden.
  • Seite 169 7. Wartung (2) Drücken Sie auf das linke Ende jedes Filters und nehmen Sie �ie bei�en harten Wabenfilter (groß un� klein) heraus. • Der große �ilter kann nicht �urch Dr�cken auf �essen rechtes Ende herausgenommen werden. 4. Entfernen Sie den Staub im Innern mit einem Staubsau- ger.
  • Seite 170 7. Wartung 7. Setzen Sie den Filterträger wieder in das Projektorgehäuse ein. Achten Sie darauf, den Filterträger in der richtigen Richtung einzusetzen. 8. Setzen Sie die Filterabdeckung wieder in das Projektorge- häuse ein. Führen Sie die beiden Laschen an der Oberseite der Filterabde- ckung in die Nut am Gehäuse ein und drücken Sie die Knöpfe links und rechts, um die Filterabdeckung zu schließen.

  • Seite 171: ❷ Reinigen Der Linse

    7. Wartung ❷ Reinigen der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen- Reiniger. • Verkratzen oder beschädigen Sie die Linsenoberfläche nicht, da eine Kunststofflinse leicht zu zerkratzen ist. •...

  • Seite 172: ❹ Austausch Der Lampe Und Der Filter

    Birne der Lampe platzen und die Scherben werden eventuell im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. *HINWEIS: Diese Meldung wird unter den folgenden Umständen angezeigt: •...
  • Seite 173 7. Wartung So tauschen Sie die Lampe aus: 1. Entfernen Sie die Lampenabdeckung. (1)Lösen Sie die Lampenabdeckungsschraube. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Drücken Sie auf die Lampenabdeckung und schieben Sie sie ab. 2. Entfernen des Lampengehäuses. (1)Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Kreuzschlitzschraubendreher frei dreht.
  • Seite 174 7. Wartung 3. Installation eines neuen Lampengehäuses. (1)Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2)Drücken Sie auf die obere Mitte des Lampengehäuses, um es zu sichern. (3)Sichern Sie das Lampengehäuse mit den beiden Schrauben. • Stellen Sie sicher, dass die Schrauben festgezogen werden. 4.
  • Seite 175 7. Wartung So tauschen Sie die Filter aus: Die Ersatzlampe wird zusammen mit vier Filtern ausgeliefert. Wabenfilter (grobmaschig): Große und kleine Größen (an der Außenseite des Filterträgers angebracht) Akkordeonfilter (feinmaschig): Große und kleine Größen (an der Innenseite des Filterträgers angebracht) HINWEIS: •...
  • Seite 176 7. Wartung (2)Dr�cken Sie auf �as linke En�e je�es �ilters un� nehmen Sie �ie bei�en harten Wabenfilter (groß un� klein) heraus. • Der große �ilter kann nicht �urch Dr�cken auf �essen rechtes En�e herausgenommen wer�en. 4. Entfernen Sie den Staub vom Filterträger und von der Filterabdeckung. Reinigen Sie sowohl außen als auch innen.

  • Seite 177: User Supportware

    Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.

  • Seite 178: Deinstallieren Eines Softwareprogramms Vorbereitung

    8. User Supportware 2 Klicken Sie auf ein Softwareprogramm, das Sie im Menüfenster installieren möchten. Die Installation beginnt. • Befolgen Sie �ie Anweisungen auf �en Installationsprogrammbil�schirmen, um �ie Installation abzuschließen. TIPP: Deinstallieren eines Softwareprogramms Vorbereitung: Beenden Sie das Softwareprogramm vor der Deinstallation. Um das Softwareprogramm zu deinstallieren, muss das Win- dows-Benutzerkonto „Administrator“-Rechte (Windows 8, Windows 7 und Windows Vista) oder „Computeradministrator“- Rechte (Windows XP) haben.

  • Seite 179: Verwendung Unter Mac Os

    Schritt 1: Installieren Sie Image Express Utility Lite für Mac OS oder PC Control Utility Pro 5 auf dem Computer. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-ROM-Laufwerk Ihres Macs. Das CD-ROM-Symbol wird auf dem Desktop angezeigt.

  • Seite 180: ❷ Bedienung Des Projektors Über Das Computer-Kabel (Vga) (Virtual Remote Tool)

    (Nur anhand serieller oder LAN-Verbindung) - Dateigröße: Weniger als 1 MB - Bildgröße (Auflösung): P501X/P451X/PE501X: Horizontal 1024 Punkte × vertikal 768 Punkte oder weniger P451W/P401W: Horizontal 1280 Punkte × vertikal 800 Punkte oder weniger - Anzahl der Farben: 256 Farben oder weniger TIPP: •...
  • Seite 181 • Schließen Sie alle laufenden Programme, bevor Sie Virtual Remote Tool installieren. Wenn ein anderes Programm ausgeführt wird, wird die Installation u. U. abgebrochen. 1 Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.

  • Seite 182: Deinstallieren Des Softwareprogramms Vorbereitung

    8. User Supportware TIPP: Deinstallieren des Softwareprogramms Vorbereitung: Schließen Sie das Softwareprogramm vor der Deinstallation. Um das Softwareprogramm zu deinstallieren, muss das Windows-Benutzerkonto „Administrator“-Rechte (Windows 8, Windows 7 und Windows Vista) oder „Computeradministrator“-Rechte (Windows XP) haben. • Für Windows 7/Windows Vista 1 Klicken Sie auf „Start“...

  • Seite 183: Starten Sie Über Das Startmenü

    Windows Desktop. Starten Sie über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn �as Virtual Remote Tool zum ersten Mal startet, wir� �as „Easy Setup“��enster eingeblen�et.
  • Seite 184 Der Hilfe-Bildschirm wird angezeigt. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an. „Alle Programme“ oder „Programme“. „NEC Projector User Supportware“. „Virtual Remote Tool“. Und anschließend „Virtual Remote Tool -Hilfe“, in dieser Reihenfolge. Der Hilfe-Bildschirm wird angezeigt.

  • Seite 185: ❸ Projizieren Ihres Computerbildschirms Oder Videos Vom Projektor Über Lan (Image Express Utility Lite) (Nicht Vom Pe501X Unterstützt)

    über LAN (Image Express Utility Lite) (nicht vom PE501X unterstützt) Mit Image Express Utility Lite, das auf der beiliegenden NEC Projector CD-ROM enthalten ist, können Sie die Anzeige auf dem Computerbildschirm über ein USB-Kabel oder ein LAN/WLAN an den Projektor senden.
  • Seite 186 Wenn die Meldung „Nicht genügend freier Speicherplatz auf dem Datenträger“ angezeigt wird, geben Sie ausreichend Speicherplatz frei (etwa 100 MB), um das Programm zu installieren. 1. Legen Sie die beiliegende NEC Projektor CD-ROM in das CD-Laufwerk ein. Das Menüfenster wird angezeigt.
  • Seite 187 über einen HTTP-Browser“ (→ Seite 42). Schritt 3: Rufen Sie Image Express Utility Lite auf. 1. Klicken Sie unter Windows auf „Start“ → „Alle Programme“ → „NEC Projector UserSupportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite“.
  • Seite 188 8. User Supportware 5. Bedienung über das Bedienfenster. (2) (3) (4) (5) (Streaming) Anzeigen des Streaming-Fensters� Filmdateien auf einem PC können über ein Netzwerk auf den Projektor übertragen und auf dem Projektor wiedergegeben werden� Siehe „Film-Streaming-Funktion“ in der Hilfedatei von Image Express Utility Lite� (Quelle) ������...
  • Seite 189 Der Hilfebildschirm wird angezeigt. • Anzeigen der Hilfedatei über das Start-Menü. Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „Image Express Utility Lite“ → „Image Express Utility Lite Help“. Der Hilfebildschirm wird angezeigt.

  • Seite 190: Image Express Utility Lite Von Einem Usb-Speicher Oder Einer Sd-Karte Aus Starten

    8. User Supportware Image Express Utility Lite von einem USB-Speicher oder einer SD-Karte aus starten Image Express Utility Lite kann von handelsüblichen Wechseldatenträgern wie USB-Speichern oder SD-Karten aus gestartet werden, wenn zuvor eine Kopie erstellt wird. Hierdurch wird Ihnen die Mühe erspart, Image Express Utility Lite auf Ihrem Computer zu installieren.
  • Seite 191 Verwendung unter Mac OS Schritt 1: Installieren Sie Image Express Utility Lite für Mac OS auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.

  • Seite 192: ❹ Projektion Eines Bildes Aus Einem Winkel (Geometric Correction Tool In Image Express Utility Lite) (Nicht Vom Pe501X Unterstützt)

    8. User Supportware ❹ Projektion eines Bildes aus einem Winkel (Geometric Correction Tool in Image Express Utility Lite) (nicht vom PE501X unterstützt) Die Funktion Geometric Correction Tool (GCT) ermöglicht Ihnen, die Verzerrung von Bildern zu korrigieren, selbst wenn diese aus einem Winkel heraus projiziert werden. Was Sie mit GCT tun können •...
  • Seite 193 8. User Supportware 3. Benutzen Sie die Maus, um die [ • ] Markierung der Ecke anzuklicken, die Sie bewegen möchten. Die gerade ausgewählte [ • ] Markierung wird rot. (Im obigen Beispiel wur�en �ie Win�ows�Bil�schirme zur Ver�eutlichung weggelassen.) 4. Ziehen Sie die gewählte[ • ] Markierung an den Punkt, den Sie korrigieren möchten und lassen Sie sie los. •...

  • Seite 194: ❺ Projizieren Von Bildern Vom Projektor Über Lan (Image Express Utility 2.0) (Nicht Vom Pe501X Unterstützt)

    • Hochgeschwindigkeits-, hochwertige Bildübertragungen basierend auf NEC’s Original- Komprimierungsalgorithmus Mit NEC’s original Komprimierungsalgorithmus können hochwertige Bilder mit Hochgeschwindigkeit über das Netzwerk vom Ihrem Computer zum Projektor gesendet werden. • Gleichzeitige Projektion mit mehreren Projektoren Bilder können von einem Computer aus zu nicht nur einem Projektor, sondern zu zwei oder mehr Projektoren zur gleichen Zeit gesendet werden.

  • Seite 195: Anschließen Des Projektors An Ein Lan

    8. User Supportware • Projezierte Bilder können auf einen Computer übertragen und gespeichert werden. Wenn der „Meeting Mode“ verwendet wird, können projezierte Bilder zu allen Computern der Teilnehmer einer „Besprechung“ gesendet werden. Die empfangenen Bilder können auf Ihrem Computer mit angefügtem Memo (Textdaten) gespeichert werden.

  • Seite 196: Grundbedienung Von Image Express Utility 2.0

    1 Schalten Sie den Projektor ein, für den das LAN eingestellt wurde. 2 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Image Express Utility 2.0] → [Image Express Utility 2.0], in der Reihenfolge.
  • Seite 197 8. User Supportware 4 Markieren ( ) Sie den Projektor, der verbunden werden soll und klicken Sie auf [Connect]. Wenn �er �ame �es Projektors, �er verbun�en wer�en soll, nicht auf �er Liste steht o�er wenn er ausgeblen�et ist, klicken Sie auf [Update]. Klick Klick Der Bildschirm Ihres Computers wird vom Projektor projeziert.
  • Seite 198 8. User Supportware • Stoppen oder fortsetzen mit der Übertragung von Bildern Die Übertragung des Computerbildschirms zum Projektor kann vorübergehend gestoppt werden und anschließend fortgesetzt werden. 1 Klicken Sie auf das Projektorsymbol ( ) in der Windows-Taskleiste. Ein Pop-up-Menü wird eingeblendet. 2 Klicken Sie auf [Stop Sending].
  • Seite 199 8. User Supportware Konferenzen halten • Konferenzen halten 1 Befolgen Sie die Schritte 1 bis 4 unter „Projektor anschließen“ von „Bilder zum Projektor senden“ (→ Seite 184). Der Bildschirm Ihres Computers wird vom Projektor projeziert. • Veröffentlichen Sie gegenüber den Teilnehmern der Konferenz eine Datei. HINWEIS: Um den Teilnehmern eine Datei zu veröffentlichen, kann die Auswahl nur in den Ordnereinheiten vorgenommen werden.
  • Seite 200 An der Konferenz teilnehmen • An Konferenzen teilnehmen 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector User Supportware] → [Image Express Utility 2.0] → [Image Express Utility 2.0 ], in dieser Reihenfolge. Das Fenster „Auswahl der Netzwerkverbindungen“ wird eingeblendet.
  • Seite 201 8. User Supportware 3 Klicken Sie auf den Besprechungsnamen, um teilzunehmen und klicken Sie auf [Connect]. Klick Der Computer wird mit der ausgewählten Konferenz verbunden und das Teilnehmerfenster wird eingeblendet. Wenn �er Präsentator „An Computer un� Projektor sen�en“ auswählt, wir� �as vom Projektor projezierte Bil� im Teilnehmerfenster angezeigt.
  • Seite 202 8. User Supportware • Speichern empfangener Bilder 1 Klicken Sie im Teilnehmerfenster auf [Memo]. Es wird ein Memoausschnitt angezeigt. Klick Memo-Bereich Klick 2 Klicken Sie im Teilnehmerfenster auf [Save Image]. Das im Teilnehmerfenster angezeigte Bild wird gespeichert. • Das gespeicherte Bil� wir� �er Memoliste hinzugef�gt un� es wir� ein Miniaturbil� angezeigt. •...
  • Seite 203 8. User Supportware • Herunterladen der veröffentlichten Datei 1 Klicken Sie im Teilnehmerfenster auf [File Transfer]. Das Fenster „File Transfer“ wird geöffnet. Klick 2 Wählen Sie eine Datei zum Herunterladen aus und klicken Sie auf [Download]. Das Herunterladen beginnt. Der Fortschritt des Herunterladens wird unten links im Fenster angezeigt. 3 Wenn das Herunterladen abgeschlossen ist, klicken Sie im Fenster „File Transfer“...
  • Seite 204 8. User Supportware • Präsentator wechseln Es können drei Einstellungsarten vorgenommen werden, um den Präsentator zu wechseln: „Not Approved“, „Appro- ved“, und „Changing Prohibited“ (diese können nur vom Präsentator ausgewählt werden). Im folgenden Beispiel ist „Not Approved“ ausgewählt. • Klicken Sie im Teilnehmerfenster auf [Become A Presenter]. Sie wechseln vom Teilnehmer zum Präsentator.

  • Seite 205: ❻ Den Projektor Für Den Betrieb Ihres Computers Über Ein Netzwerk (Desktop Control Utility 1.0) Verwenden (Nicht Vom Pe501X Unterstützt)

    über ein Netzwerk zu bedienen. Deshalb muss mit Vorsicht vorgegangen werden, um zu verhindern, dass Dritte den Bildschirm Ihres Computers (wichtige Dokumente) sehen, Dateien kopieren, oder ihn ausschalten können. NEC übernimmt keine Haftung für jegliche Verluste oder Schäden, die aus einem Informationsleck oder Systemfehler herrühren, während Sie Desktop Control Utility 1.0 verwenden.

  • Seite 206: Den Projektor Für Die Bedienung Ihres Computer-Desktopbildschirms Verwenden

    8. User Supportware Den Projektor für die Bedienung Ihres Computer-Desktopbildschirms verwenden WICHTIG: • Deaktivieren Sie unter Windows 8/Windows 7/Windows Vista die Benutzerkontensteuerung, bevor Sie Desktop Control Utility 1.0 verwenden. Windows Vista hat die Funktion „Benutzerkontensteuerung“, um Ihren Computer zu schützen. Das Benutzerkonten-Bestätigungs- fenster ist u.U.
  • Seite 207 8. User Supportware • Bedienung am Computer 1 Klicken Sie unter Windows auf [Start] → [Alle Programme] → [NEC Projector UserSupportware ] → [Desktop Control Utility 1.0] → [Desktop Control], in der Reihenfolge. Das Fenster „Selection Of Network Connections“ wird eingeblendet.
  • Seite 208 8. User Supportware 3 Geben Sie das Startpasswort von Desktop Control Utility 1.0 ein und klicken Sie auf [OK]. Das Fenster „Current password“ wird eingeblendet. HINWEIS: Die Zeichenkette, die im Passwortfeld angezeigt wird, variiert jedes Mal wenn Desktop Control Utility 1.0 gestartet wird. 4 Schreiben Sie die im Passwortfeld angezeigte Zeichenkette auf.
  • Seite 209 8. User Supportware • Bedienung des Projektors (Computer verbinden) 1 Schließen Sie eine im Handel erhältliche USB-Maus an den Projektor an. 2 Schalten Sie den Projektor an. Stellen Sie die LAN-Einstellung des Projektors im Voraus ein. 3 Drücken Sie die Taste SOURCE am Projektorgehäuse. Die Quellenliste wir�...
  • Seite 210 8. User Supportware 5 Klicken Sie auf [DESKTOP CONTROL UTILITY]. Der Menübildschirm „DESKTOP CONTROL UTILITY“ wird eingeblendet. 6 Klicken Sie auf „ENTRY“. Ein Passworteingabebildschirm wird eingeblendet. 7 Geben Sie das Passwort ein, das Sie bei Schritt 4 von „Bedienung am Computer“ aufgeschrieben haben. •...
  • Seite 211 8. User Supportware 10 Klicken Sie beim Verbindungsziel auf den Computer und anschließend auf [OK]. Der Desktopbildschirm des Computers beim Verbindungsziel wird eingeblendet. • Bedienung des Projektors (Betätigung des Desktopbildschirms) Der angezeigte Desktopbildschirm kann mit einer USB-Maus betätigt werden, die an den Projektor angeschlossen ist. Wenn die Taste EXIT des Projektors oder der Fernbedienung gedrückt wird, während der Desktopbildschirm angezeigt wird, wird eine Hilfsbedienungsleiste unten links im Bildschirm eingeblendet.

  • Seite 212: Bedienung Des Projektors (Trennen Der Kommunikationen)

    8. User Supportware <1> <2> <3> <4> <1> (Abschneidesymbol) ��������Trennt die Kommunikation mit dem Computer� <2> (Umschaltsymbol) ������������Wenn die Markierung zu diesem Symbol hinbewegt wird und die Taste ENTER gedrückt wird, wird der Umschaltsperrstatus eingestellt� Die Umschaltsperre wird beendet, wenn die Markierung zu diesem Symbol hin bewegt wird und die Taste ENTER erneut gedrückt wird�...
  • Seite 213 8. User Supportware • Bedienung des Projektors (Desktop Control Utility 1.0 verlassen) 1 Klicken Sie auf das Projektorsymbol [ ] in der Taskleiste, während der Desktopbildschirm eingeblendet wird. 2 Klicken Sie auf [Exit]. Desktop Control Utility 1.0 wird beendet. 3 Drücken Sie die Taste EXIT am Projektorgehäuse oder auf der Fernbedienung. Der Bildschirm „network menu“...

  • Seite 214: ❼ Den Projektor Über Ein Lan Steuern (Pc Control Utility Pro 4/Pro 5)

    Unter Verwendung des Dienstprogramms „PC Control Utility Pro 4“ oder „PC Control Utility Pro 5“ auf der beiliegenden NEC Projektor CD-ROM kann der Projektor von einem Computer innerhalb eines LANs gesteuert werden. Das Programm PC Control Utility Pro 4 ist mit Windows kompatibel. (→ diese Seite) Das Programm PC Control Utility Pro 5 ist mit Mac OS kompatibel.
  • Seite 215 8. User Supportware TIPP: Wenn das Menüfenster nicht angezeigt wird, versuchen Sie Folgendes. Unter Windows 7: 1. Klicken Sie in Windows auf „Start“. 2. Klicken Sie auf „Alle Programme“ → „Zubehör“ → „Ausführen“. 3. Geben Sie den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks (Beispiel: „Q:\“) und „LAUNCHER.EXE“ ein.

  • Seite 216: Schritt 3: Starten Sie Pc Control Utility Pro

    über einen HTTP-Browser“ (→ Seite 42) Schritt 3: Starten Sie PC Control Utility Pro 4 Klicken Sie auf „Start“ → „Alle Programme“ oder „Programme“ → „NEC Projector User Supportware“ → „PC Control Utility Pro 4“ → „PC Control Utility Pro 4“.

  • Seite 217: Die Hilfefunktion Von Pc Control Utility Pro 5 Ansehen

    Verwendung unter Mac OS Schritt 1: Installieren Sie PC Control Utility Pro 5 auf dem Computer 1. Legen Sie die beiliegende NEC Projector CD-ROM in das CD-ROM-Laufwerk Ihres Mac ein. Das CD-ROM-Symbol wird auf dem Desktop angezeigt. 2. Doppelklicken Sie auf das CD-ROM-Symbol.

  • Seite 218: Anhang

    9. Anhang ❶ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Blau 0,5 Sek� Ein, Der Projektor macht sich einschaltbereit�...

  • Seite 219: Herkömmliche Störungen & Lösungen

    9. Anhang Herkömmliche Störungen & Lösungen (→ „Netz / Status / Lampen-Anzeige“ auf Seite 206.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung oder aus eingeschaltet ist�...

  • Seite 220: Kein Bild, Oder Das Bild Wird Nicht Richtig Angezeigt

    Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 221: ❷ Technische Daten

    Video: Deep Color; 8/10/12-Bit, LipSync Audio: LPCM; bis zu 2 Kanäle, Abtastrate 32/44,1/48 KHz, Bitrate; 16/20/24-Bit *6 Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (P501X/P451X/PE501X: 1024 × 768 / P451W/P401W: 1280 × 800) wird mit Advanced AccuBlend angezeigt.
  • Seite 222 9. Anhang Modell-Nummer NP-P501X NP-PE501X NP-P451X NP-P451W NP-P401W Horizontal-Auflösung 540 TV-Zeilen: NTSC/NTSC4.43/PAL/PAL-M/PAL-N/PAL60 300 TV-Zeilen: SECAM Abtastrate* Horizontal: 15 kHz bis 100 kHz (RGB: 24 kHz oder höher) Vertikal: 50 Hz bis 120 Hz (HDMI: 50 Hz bis 85 Hz) Sync-Kompatibilität...

  • Seite 223: ❸ Gehäuseabmessungen

    9. Anhang ❸ Gehäuseabmessungen NP-P501X/NP-P451X/NP-P451W/NP-P401W Einheit: mm (zoll) 398 (15,7) 134 (5,3) Linsenmitte Linsenmitte 24 (0,9) 175 (6,9) Öffnungen für die Deckenmontage 200 (7,9)
  • Seite 224 9. Anhang NP-PE501X Einheit: mm (zoll) 398 (15,7) 134 (5,3) Linsenmitte Linsenmitte 24 (0,9) 175 (6,9) Öffnungen für die Deckenmontage 200 (7,9)

  • Seite 225: ❹ Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    9. Anhang ❹ Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Rote Masse Cr-Masse Videosignal: 0,7 Vp-p (Analog) Grüne Masse Y-Masse Synch.-Signal: TTL level Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse...

  • Seite 226: ❺ Liste Kompatibler Eingangssignale

    *6 RB (verringerte Austastung): bis zu 154 MHz HINWEIS: • Ein Bild mit geringerer oder höherer Auflösung als die natürliche Auflösung des Projektors (P501X/P451X/PE501X: 1024 × 768 / P451W/P401W: 1280 × 800) wird mit Advanced AccuBlend angezeigt. • Sync auf Grün- und Composite Sync-Signale werden nicht unterstützt.

  • Seite 227: ❻ Pc-Steuercodes Und Kabelanschlüsse

    9. Anhang ❻ PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER INPUT SELECT HDMI1 INPUT SELECT HDMI2 INPUT SELECT VIDEO INPUT SELECT S-VIDEO INPUT SELECT VIEWER INPUT SELECT NETWORK INPUT SELECT USB DISPLAY PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF...

  • Seite 228: ❼ Checkliste Für Die Fehlersuche

    9. Anhang ❼ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.
  • Seite 229 Notebook  / Tischgerät  Modellnummer des Fernbedienungsgerätes: Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Videorekorder, DVD-Player, Videokamera, Videospiel oder Signalkabel Sonstiges NEC-Norm oder Kabel von einem anderen Hersteller? Hersteller: Modellnummer: Länge: Zoll / m Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter Modellnummer:...

  • Seite 230: ❽ Lassen Sie Ihren Projektor Registrieren� (Für Ein-Lassen Sie Ihren Projektor Registrieren� (Für Ein- Wohner In Den Usa, Kanada Und Mexiko)

    Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
  • Seite 231 © NEC Display Solutions, Ltd. 2013 7N951901...

Diese Anleitung auch für:

P451xP451wP401wPe501xNp-p501xNp-p451x ... Alle anzeigen

Inhaltsverzeichnis
