Inhaltsverzeichnis ............................1
Benutzungshinweise .......................2
Sicherheitshinweise ............................2
Vorsichtsmaßnahmen .........................3
Warnhinweise für Augen .....................6
Produktmerkmale ................................6
Einführung .......................................7
Lieferumfang .......................................7
Produktübersicht .................................8
Projektor .............................................. 8
Bedienfeld ............................................ 9
Ein- und Ausgänge ............................ 10
Fernbedienung ................................... 11
Installation .....................................12
Projektor verbinden ...........................12
verbinden ........................................... 12
Mit Videoquellen verbinden ............... 13
Mit 3D-Videogeräten verbinden ........14
3D-Brille verwenden .........................16
Projektor ein-/ausschalten ................17
Projektor einschalten ......................... 17
Projektor ausschalten ........................ 18
Warnanzeige ...................................... 19
Projektionsbild einstellen ..................20
Projektionsbildes ............................... 20
Einstellen von Zoomfaktor/Fokus ...... 21
Bildgröße einstellen ........................... 21
Bedienung .....................................23
Bedienfeld und Fernbedienung .........23
Bedienfeld .......................................... 23
OSD-Menüs ......................................29
Bedienung .......................................... 29
Menübaum ......................................... 30
BILD ................................................... 32
BILD | Erweitert .................................. 34
BILD | Erweitert | Signal ..................... 36
ANZEIGE ........................................... 37
ANZEIGE | Drei Dimensionen .......... 42
Inhaltsverzeichnis
SETUP ............................................... 43
SETUP | Audioeinstellungen .............. 45
SETUP | Sicherheit ............................ 46
SETUP | Erweitert .............................. 47
SETUP | Netzwerk ............................. 48
LAN Einstellungen ............................. 49
Steuerungseinstellungen ................... 52
OPTIONEN ........................................ 53
OPTIONEN | Erweitert ....................... 56
OPTIONEN | Filtereinstellungen ........ 57
Anhänge ........................................58
Problemlösung ..................................58
Bildprobleme ...................................... 58
Andere Probleme ............................... 61
Fernbedienungsprobleme .................. 61
LED-Meldungen ................................. 62
OSD-Meldungen ................................ 63
Lampe auswechseln .........................65
Kompatible Modi ...............................67
-Protokollfunktionsliste ......................69
RS232-Pinbelegung ........................... 69
RS232-Protokollfunktionsliste ............ 70
Deckenmontage ................................74
weltweit .............................................75
Sicherheitshinweise ..........................77
FCC-Hinweis ...................................... 77
EU-Länder ......................................... 78
Marken ..............................................79
1
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Optoma X401

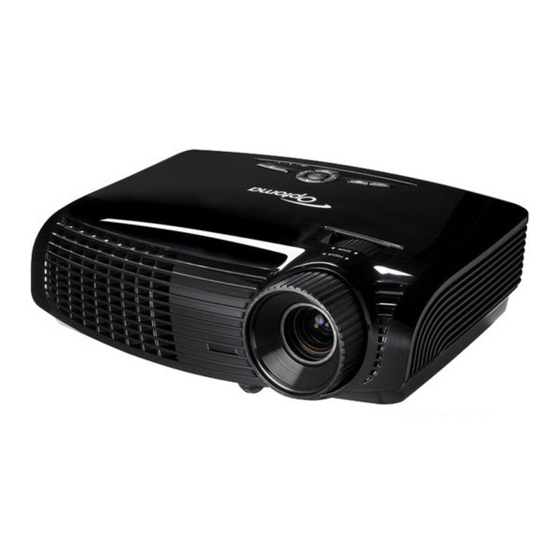

Inhaltszusammenfassung für Optoma X401
-
Seite 1: Inhaltsverzeichnis
Projektor ausschalten ......18 RS232-Pinbelegung ......69 Warnanzeige ........19 RS232-Protokollfunktionsliste .... 70 Projektionsbild einstellen ....20 Deckenmontage ........74 Einstellen der Höhe des Optoma-Niederlassungen Projektionsbildes ....... 20 weltweit ..........75 Einstellen von Zoomfaktor/Fokus ..21 Bestimmungen und Bildgröße einstellen ......21 Sicherheitshinweise ......77 Bedienung ........23... -
Seite 2: Benutzungshinweise
Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. 7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen... -
Seite 3: Vorsichtsmaßnahmen
Benutzungshinweise Vorsichtsmaßnahmen Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch. ▀■ Blicken Sie niemals direkt in das Objektiv des Warnung - Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden. Ist das Ende der ™... -
Seite 4: Was Sie Tun Sollten
Benutzungshinweise Was Sie tun sollten: Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem ™ Reinigen. Reinigen des Gehäuses mit einem weichen, trockenen Tuch und ™ einem milden Reinigungsmittel. Trennen des Gerätes vom Stromnetz, wenn es über einen ™ längeren Zeitraum nicht benutzt wird. Was Sie nicht tun dürfen: Blockieren der Lüftungsschlitze und -öffnungen des Gerätes. - Seite 5 Benutzungshinweise Schwangere Frauen, ältere und kranke Menschen, Menschen ™ mit Schlafdefizit sowie Personen unter Alkoholeinfluss sollten die 3D-Funktion des Gerätes nicht nutzen. Falls bei Ihnen irgendeines der folgenden Symptome auftritt, ™ unterbrechen Sie umgehend die Betrachtung von 3D-Bildern und wenden Sie sich an einen Arzt: (1) Verändertes Sehvermögen; (2) Benommenheit;...
-
Seite 6: Warnhinweise Für Augen
Benutzungshinweise Warnhinweise für Augen ▀■ Achten Sie stets darauf, niemals direkt in das Projektorobjektiv zu schauen. Stehen Sie möglichst mit dem Rücken zum Strahl. ▀■ Wird der Projektor in einem Klassenzimmer verwendet, geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen. -
Seite 7: Einführung
Einführung Lieferumfang Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Wen- den Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. Netzkabel Tragetasche Projektor mit Objektivabdeckung Menu Aufgrund der ™ 2 x AAA-Batterien IR-Fernbedienung Anwendungsun- (Fernbedienung kann je terschiede je nach nach Modell variieren) Land erhalten man- che Regionen sich... -
Seite 8: Produktübersicht
Einführung Produktübersicht Projektor Die Schnittstelle ™ unterliegt den Modellspezifika- tionen. Blockieren Sie ™ keine Zu-/Abluf- töffnungen des Projektors. Belüftung (Ausgang) Objektiv Belüftung (Eingang) Winkelverstellfüße Fokusring Sicherheitssperre Zoomring Ein- und Ausgänge IR-Empfänger Netzanschluss Bedienfeld Deutsch... -
Seite 9: Bedienfeld
Einführung Bedienfeld Hilfe Menü SOURCE Eingabe RE-SYNC POWER Trapezkorrektur Vier Richtungstasten Betrieb/Bereitschaft-LED Lampen-LED Temperatur-LED IR-Empfänger Deutsch... -
Seite 10: Ein- Und Ausgänge
™ VGA2-IN/SCART-Anschluss ist optionales Zu- behör. Einzelhei- (PC-Analogsignal-/Component Video-Eingang/HDTV/ ten erfahren Sie YPbPr) beim Optoma- RS-232-Anschluss (9-polig) Service. Audio 3-Eingang für Video (3,5 mm, Klinke) Audio 2-Eingang für VGA 2 (3,5 mm, Klinke) Anschluss für Kensington™-Schloss Sicherheitssperre Audio 1-Eingang für VGA 1 (3,5 mm, Klinke) -
Seite 11: Fernbedienung
Installation Fernbedienung LED-Anzeige Ein- / Austaste Source Die Fernbedienung ™ Linke Maustaste unterliegt den Mo- Enter dellspezifikationen. Vier Pfeiltasten / Maussteuerung Switch (Ein-/ Ausschalten der Mausfunktion) Re-Sync Rechte Maustaste Laserpointer Seite aufwärts Volume +/- Menu Zoom AV mute Menu Video Seite abwärts Keystone +/- Brightness... -
Seite 12: Installation
Installation Projektor verbinden Mit einem Computer/Notebook verbinden MOLEX 3D-Brille Audioausgang 3D SYNC VGA1-IN / YPbPr / VGA-OUT VIDEO OUT(5V) AUDIO-OUT 12V OUT (VIDEO) (VGA 2) (VGA 1) Aufgrund RJ-45 VGA2-IN / YPbPr RS-232C ™ AUDIO3-IN AUDIO2-IN AUDIO1-IN HDMI unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen... -
Seite 13: Mit Videoquellen Verbinden
Installation Mit Videoquellen verbinden DVD-Player, Composite Video- Digitalempfänger, HDTV- 3D-Brille Ausgang Receiver Audioausgang 3D SYNC VGA1-IN / YPbPr / VGA-OUT VIDEO OUT(5V) AUDIO-OUT 12V OUT (VIDEO) (VGA 2) (VGA 1) RJ-45 VGA2-IN / YPbPr RS-232C AUDIO3-IN AUDIO2-IN AUDIO1-IN HDMI Aufgrund un- ™... -
Seite 14: Mit 3D-Videogeräten Verbinden
Installation Mit 3D-Videogeräten verbinden Sobald Sie Ihre Geräte wie dargestellt über HDMI-Kabel miteinander verbunden haben, können Sie loslegen. Schalten Sie Ihre 3D-Videoquellen und den 3D-Projektor ein. Das 3D-Video- ™ eingangsgerät muss vor dem ® PlayStation 3-Spiele 3D-Projektor Stellen Sie sicher, dass Ihre Konsole auf die neueste Softwareversion eingeschaltet aktualisiert ist. - Seite 15 Installation 3D-Sendung Blu-ray™ 3D-Medium 3D-Konsolenspiele Sky+HD, Kabel-/ Blu-ray™ 3D-Player Satellitenempfänger PlayStation ® 3D-Brille Full-3D-DLP -Projektor ® Deutsch...
-
Seite 16: 3D-Brille Verwenden
Installation 3D-Brille verwenden So schalten Sie die 3D-Brille ein: Drücken Sie die „Ein-/Aus“-Taste; die Weitere Einzel- ™ LED blinkt einmal auf und zeigt an, dass die Brille zum Einsatz des heiten entnehmen 3D-Modus bereit ist. Sie bitte der Be- dienungsanleitung Prüfen Sie, ob 3D-Inhalte an den Projektor gesendet werden und das der 3D-Brille. -
Seite 17: Projektor Ein-/Ausschalten
Installation Projektor ein-/ausschalten Projektor einschalten 1. Entfernen Sie die Objektivabdeckung. 2. Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED gelb. 3. Setzen Sie die Lampe durch Drücken der „ “-Taste am Bedienfeld des Projektors oder an der Fernbedienung in Wenn „Betriebs- ™... -
Seite 18: Projektor Ausschalten
Installation Projektor ausschalten 1. Drücken Sie zum Ausschalten des Projektors die „ “-Taste an der Fernbedienung oder am Bedienfeld. Die folgende Meldung wird auf dem Bildschirm des Projektors angezeigt. Ausschalten? Stromschalter erneut drücken. Drücken Sie zum Bestätigen erneut die „ “-Taste; andernfalls erscheint die Meldung nach 15 Sekunden wieder. -
Seite 19: Warnanzeige
Installation Warnanzeige Wenn die Warnanzeigen (siehe unten) leuchten, schaltet sich der Projektor automatisch aus: Wenden Sie sich bit- ™ „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige ™ te an Ihren Händler blinkt gelb. oder das nächste Kundendienstzen- „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“- ™ trum. Auf Seite 75 Anzeige blinkt gelb. -
Seite 20: Projektionsbild Einstellen
Installation Projektionsbild einstellen Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. 1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. 2. Durch Drehen des verstellbaren Rings im Uhrzeigersinn heben Sie den Projektor an, durch Drehen gegen den Uhrzeigersinn senken Sie ihn ab. -
Seite 21: Einstellen Von Zoomfaktor/Fokus
Installation Einstellen von Zoomfaktor/Fokus Durch Drehen des Zoomrings können Sie das Projektionsbild vergrößern oder verkleinern. Stellen Sie das Bild durch Drehen des Fokusrings scharf, bis es klar angezeigt wird. XGA/WXGA-Serie: Der Projektor unterstützt Projektionsentfernungen von 1 bis 12 Metern. Zoomring Fokusring Bildgröße einstellen... - Seite 22 Installation Projektionsfläche, B x H Projektionsentfernung (D) Versatz (Hd) Diagonale (Zoll) (Fuß) (Zoll) einer 16:9-Leinwand Weitwin- Weitwin- Breite Höhe Breite Höhe Tele Tele (Zoll) 30,00 0,61 0,46 24,00 18,00 0,98 1,17 3,20 3,84 0,07 2,70 40,00 0,81 0,61 32,00 24,00 1,30 1,56 4,27...
-
Seite 23: Bedienung
Bedienung Bedienfeld und Fernbedienung Bedienfeld Bedienfeld verwenden Siehe „Ein-/Ausschalten des Projektors“ auf Seite POWER 17-18. Durch Drücken dieser Taste wird der Projektor Re-SYNC automatisch mit der Eingangsquelle synchronisiert. Eingabe Mit dieser Taste bestätigen Sie Ihre Auswahl. Durch Drücken auf „SOURCE“ wählen Sie eine SOURCE Signalquelle aus. - Seite 24 Bedienung Fernbedienung Fernbedienung verwenden Siehe „Ein-/Ausschalten des Projektors“ auf Power Seite 17-18. L-Taste Linke Maustaste. R-Taste Rechte Maustaste. Mit dieser Taste blättern Sie eine Seite nach Page + oben. Mit dieser Taste blättern Sie eine Seite nach Page - unten. Enter Mit dieser Taste bestätigen Sie Ihre Auswahl.
-
Seite 25: Fernbedienung Verwenden
Bedienung Fernbedienung verwenden Drücken Sie zum Anhalten des Bildes die Typ B/C „Freeze“-Taste. Freeze Durch erneutes Drücken setzen Sie die Wiedergabe fort. Mit dieser Taste schalten Sie Audio und AV mute Video vorübergehend aus/ein. Wählen Sie mit „VGA“ eine Signalquelle vom VGA1-IN/YPbPr/ - oder VGA2-IN/YPbPr- Anschluss. -
Seite 26: Die Hilfe-Taste Nutzen
Bedienung Die HILFE-Taste nutzen Die HILFE-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung. Drücken Sie zum Öffnen des Hilfemenüs die „?“-Taste am Bedienfeld. Deutsch... - Seite 27 Bedienung Die Hilfemenü-Taste funktioniert nur, wenn keine Eingangsquelle erkannt wird. HILFE Es wird kein Bild angezeigt. AufAb Auswählen Beenden Es wird kein Bild angezeigt. ™ Weitere Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ Einzelheiten in der Gebrauchsanleitung beschrieben, richtig und fest angeschlossen wurden. finden Sie im „Problemlösung“- Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.
- Seite 28 Bedienung Das Bild hat schräge Ränder. Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte und unterhalb der Leinwand steht. Drücken Sie die Taste [KEYSTONE + / -] auf der Fernbedienung, bis die Ränder vertikal erscheinen. [Trapezkor +/-] [Beenden] AufAb...
-
Seite 29: Osd-Menüs
Bedienung OSD-Menüs Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung 1. Drücken Sie zum Öffnen des OSD-Menüs die „Menu“-Taste an der Fernbedienung oder am Bedienfeld. 2 Bei angezeigtem OSD können Sie mit den Tasten ◄► Elemente im Hauptmenü... -
Seite 30: Menübaum
Bedienung Menübaum Hauptmenü Untermenü Einstellungen Bild Anzeigemodus Präsentation / Hell / Film / sRGB / Tafel / DICOM SIM. / Benutzer / Drei Dimensionen Helligkeit -50~50 Kontrast -50~50 Schärfe 1~15 Farbe -50~50 Farbton -50~50 Erweitert Gamma Film / Video / Grafiken / Standard BrilliantColor™... - Seite 31 Bedienung Hauptmenü Untermenü Einstellungen Setup Erweitert Logo Standard / Neutral / Benutzer Logo-Aufnahme Closed Caption Aus / CC1 / CC2 Drahtlos Ein / Aus Beenden Netzwerk LAN Einstellungen Netzwerkstatus DHCP Ein / Aus IP-Adresse Subnetzmaske Gateway Übernehmen Ja / Nein Mac-Adresse Beenden Steuerungseinstellungen...
-
Seite 32: Bild
Bedienung BILD Anzeigemodus Präsentation BILD Helligkeit Kontrast Schärfe Farbe Farbton Erweitert Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentation: Optimale Farbe und Helligkeit für PC-Eingaben. Hell: Maximale Helligkeit für PC-Quellen. Film: Für Heimkino. sRGB: Standardisierte exakte Farbe. Tafel: Wählen Sie diesen Modus für optimale Farbeinstellungen, wenn Bilder auf eine Tafel (grün) projiziert werden. - Seite 33 Bedienung Schärfe Hier stellen Sie die Bildschärfe ein. Drücken Sie zum Verringern der Schärfe ◄. Drücken Sie zum Erhöhen der Schärfe ►. Farbe Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. Drücken Sie zum Verringern der Farbsättigung im Bild ◄. „Farbe“...
-
Seite 34: Bild | Erweitert
Bedienung BILD Erweitert Gamma Film BILD | Erweitert BrilliantColor™ Farbtemperatur Mittel Farbeinstell. Farbraum RGB(0~255) Signal Beenden Gamma Hier können Sie die Gammakurve einstellen. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren. Film: Für Heimkino. Video: Für Video- oder TV-Quellen. -
Seite 35: Zurücksetzen
Bedienung Farbeinstell. Zyan Grün Magenta Blau Gelb Weiß Zurücksetzen Beenden Rot/Grün/Blau/Zyan/Magenta/Gelb : Wählen Sie mit ◄ / ► zwischen Farbton, Sättigung und Verstärkung. Farbton Sättigung Verstärkung Beenden Weiß : Wählen Sie mit ◄ / ► zwischen Rot, Grün und Blau. Weiß... -
Seite 36: Bild | Erweitert | Signal
Bedienung BILD Erweitert : Signal Autom. BILD | Erweitert | Phase Signal Frequenz H.Position V.Position Beenden Die Funktion ™ „Signal“ ist nur bei Autom. einer analogen Konfiguriert das Signal automatisch (Frequenz und Phase werden VGA-Signalquelle (RGB) verfügbar. ausgegraut). Falls Autom. deaktiviert ist, können Sie Frequenz und Phase manuell anpassen und die Einstellungen speichern. -
Seite 37: Anzeige
Bedienung ANZEIGE Format Rändermaske ANZEIGE Zoom Image Shift Ver. Trapezkor. Drei Dimensionen Beenden Format Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format ist für 4x3-Eingangsquellen geeignet. 16:9: Dieses Format ist für 16x9-Eingangsquellen wie z. B. HDTVs und DVDs, die für Breitbildfernseher vorgesehen sind, geeignet. - Seite 38 Bedienung Seitenverhältnis Bildgröße ändern (XGA) (Quelle erkannt) 1024 x 768, zentriert Jeder E/A hat ™ 1024 x 576, zentriert 16:9 eine andere 1366 x 768, zentriert „Rändermaske“- Keine Größenveränderung, 1:1-Abbildung, zentriert. Einstellung. „Rändermaske“ Native Dieses Format zeigt das Originalbild ohne Skalierung ™...
- Seite 39 Bedienung Eingangsauflösung Autom./Skala Autom. (16:9-Anzeige) 1024 1280 1024 1400 1050 1600 1200 1280 1280 Breitbild-Notebook 1280 1200 1280 1152 1280 SDTV 1280 1280 1280 HDTV 1920 1080 1280 16:9-Anzeige 480i/p 576i/p 1080i/p 720p 960 x 720, zentriert 16:9 1280 x 720, zentriert 1280 x 960, zentriert;...
- Seite 40 Bedienung Eingangsauflösung Autom./Skala Autom. (16:10-Anzeige) 1066 1066 1024 1066 1280 1024 1066 1400 1050 1066 1600 1200 1066 1280 1280 Breitbild-Notebook 1280 1280 1280 1280 1280 SDTV 1280 1280 1280 HDTV 1920 1080 1280 16:10-Anzeige 480i/p 576i/p 1080i/p 720p 1066 x 800, zentriert 16:9 1280 x 8000, zentriert 1280 x 960, zentriert;...
- Seite 41 Bedienung Zoom Drücken Sie zum Reduzieren der Bildgröße ◄. Drücken Sie zum Vergrößern eines Bildes auf der Projektionsfläche ►. Image Shift Drücken Sie zum Aufrufen des nächsten Menüs wie nachstehend gezeigt ►, wählen Sie mit ▲ / ▼ / ◄ / ► das gewünschte Element.
-
Seite 42: Anzeige Drei Dimensionen
Bedienung ANZEIGE Drei Dimensionen 3D-Modus DLP Link ANZEIGE | 3D->2D Drei Dimensionen Drei Dimensionen 3D Format AUTOM. 3D-Sync. umkehr. Beenden 3D-Modus DLP Link: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von DLP-Link-3D-Brillen die Option „DLP Link“. (siehe Seite 16). „3D-Sync. -
Seite 43: Setup
Bedienung SETUP Sprache Deutsch SETUP Projektion Menüposition Audioeinstellungen Bildschirmtyp Sicherheit Projektor-ID Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs ►, wählen Sie mit ▲ / ▼ / ◄ / ► Ihre gewünschte Sprache. Drücken Sie auf „Enter“, um Ihre Auswahl zu bestätigen. -
Seite 44: Menüposition
Bedienung Menüposition Hier stellen Sie die Position des Menüs auf der Projektionsfläche ein. Bildschirmtyp „Bildschirmtyp“ ™ ist nur für WXGA Wählen Sie den Anzeigetyp zwischen 16:10 und 16:9. vorgesehen. Projektor-ID Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232 einen individuellen Projektor zu steuern. -
Seite 45: Setup Audioeinstellungen
Bedienung SETUP Audioeinstellungen Eingebaute Lautsprecher SETUP | Stumm Audioeinstellungen Lautstärke Audioeingang Standard Beenden Eingebaute Lautsprecher Wählen Sie zum Ein-/Ausschalten des internen Lautsprechers „Ein“ oder „Aus“. Die „Stumm“-Funkti- ™ on wirkt sich sowohl Stumm auf interne als auch Wählen Sie zum Aktivieren der Stummschaltung „Ein“. externe Lautsprecher Wählen Sie zum Deaktivieren der Stummschaltung „Aus“. -
Seite 46: Setup Sicherheit
Bedienung SETUP Sicherheit Sicherheit SETUP | Sicherheits-Timer Sicherheit Kennwort ändern Beenden Sicherheit Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. Aus: Wählen Sie zum Deaktivieren der Kennwortabfrage bei Einschalten des Projektors „Aus“. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen. -
Seite 47: Setup Erweitert
Bedienung SETUP Erweitert Logo Standard SETUP | Logo-Aufnahme Erweitert Closed Caption Drahtlos Beenden Logo Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. Achten Sie für ™ Standard: Das Standard-Startbild. eine erfolgreiche Neutral: Im Startbild wird das Logo nicht angezeigt. Logo-Aufnahme Benutzer: Das durch die Funktion „Logo-Aufnahme“... -
Seite 48: Setup | Netzwerk
Bedienung SETUP Netzwerk LAN Einstellungen SETUP | Netzwerk Steuerungseinstellungen Beenden LAN Einstellungen Siehe nächste Seite. Steuerungseinstellungen Siehe Seite 52. Deutsch... -
Seite 49: Setup | Netzwerk | Lan Einstellungen
Bedienung SETUP Netzwerk : LAN Einstellungen Netzwerkstatus Verbinden SETUP | Mac-Adresse Netzwerk | DHCP IP-Adresse LAN Einstellungen Subnetzmaske Gateway Beenden Netzwerkstatus Zeigt den Netzwerkverbindungsstatus. Mac-Adresse Zeigt die MAC-Adresse. DHCP Mit dieser Funktion wählen Sie den gewünschten Startbildschirm. Wenn Sie die Einstellung ändern, zeigt dies Wirkung, wenn Sie das Bildschirmmenü... -
Seite 50: So Nutze Ich Den Webbrowser Zum Steuern Ihres Projektors
Bedienung So nutze ich den Webbrowser zum Steuern Ihres Projektors 1. Durch Einschalten von DHCP, weist der Bitte beachten Sie, dass jedes Feld wie DHCP-Server automatisch eine IP zu; in der nachstehenden Tabelle gezeigt alternativ können Sie die erforderlichen nur eine beschränkte Anzahl an Zeichen Netzwerkinformationen manuell enthalten kann (inklusive Leer- und eingeben. - Seite 51 Bedienung Wenn Sie eine direkte Verbindung von Ihrem Computer zum Projektor herstellen Schritt 1: Suchen Sie eine IP-Adresse (192.168.0.100) von der LAN-Funktion des Projektors. IP-Adresse Schritt 2: Wählen Sie „Übernehmen“, bestätigen Sie die Funktion mit der „Enter“-Taste oder drücken Sie zum Verlassen auf „Menu“. Schritt 3: Um Netzwerkverbindungen Schritt 6: Öffnen Sie den IE-Webbrowser, zu öffnen, klicken Sie bitte...
-
Seite 52: Setup | Netzwerk | Steuerungseinstellungen
Bedienung SETUP Netzwerk : Steuerungseinstellungen Crestron SETUP | Extron Netzwerk | PJ Link AMX Device Discovery Steuerungsein- Telnet stellungen HTTP Übernehmen Beenden Crestron Wählen Sie mit dieser Funktion die Netzwerkfunktion. Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview. Extron Wählen Sie mit dieser Funktion die Netzwerkfunktion. PJ Link Wählen Sie mit dieser Funktion die Netzwerkfunktion. -
Seite 53: Optionen
Bedienung OPTIONEN Eingabequelle OPTIONEN Source Lock Große Höhe Info ausblenden Tastenfeldsperre Testbild Kein 12V Trigger Eingabequelle Mit dieser Option können Sie Eingangsquellen de-/aktivieren. Rufen Sie durch Drücken der ►-Taste das Untermenü auf; wählen Sie die benötigten Quellen aus. Drücken Sie auf „Enter“, um Ihre Auswahl zu bestätigen. - Seite 54 Bedienung 12V Trigger Der 12-V-Auslöser bietet einen standardmäßigen Auslöser für motorisierte Leinwände. Wählen Sie mit dieser Funktion die Netzwerkfunktion. Infrarot Funktion Ein: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung gesteuert werden. Front: Wählen Sie „Front“; der Projektor kann über die Fernbedienung vom vorderen IR-Empfänger gesteuert werden.
-
Seite 55: Optionen Lampeneinstellungen
Bedienung OPTIONEN Lampeneinstellungen Lampenstd. OPTIONEN | Hinweis zur Lampe Lampeneinstellungen Lampenmodus Hell Lampenstd. auf Null Beenden Lampenstd. Hier wird die Projektionsdauer angezeigt. Hinweis zur Lampe Hier entscheiden Sie, ob Sie über eine Meldung an das Wenn die Umge- Auswechseln der Lampe erinnert werden möchten. ™... -
Seite 56: Optionen Erweitert
Bedienung OPTIONEN Erweitert Direkt einschalten OPTIONEN | Autom. aus (Min.) Erweitert Zeitsteuerung (Min.) Kurzübersicht Betriebsmodus(Standby) Aktiv Beenden Direkt einschalten Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „ “-Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken. -
Seite 57: Optionen | Filtereinstellungen
Bedienung OPTIONEN Filtereinstellungen Filter Betriebsstunden OPTIONEN | Optional installierter Filter Filtereinstellungen Filter Erinnerung 1000hr Filter zurücksetzen Beenden Filter Betriebsstunden Hier wird die Filterdauer angezeigt. Optional installierter Filter Wählen Sie zur Anzeige der Warnmeldung nach 500 Betriebsstunden „Ja“. Wählen Sie zum Abschalten der Warnmeldung „Nein“. -
Seite 58: Anhänge
Anhänge Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und sicher angeschlossen sind (siehe Abschnitt „Installation“). -
Seite 59: Das Bild Ist Instabil Oder Flimmert
Anhänge Stellen Sie sicher, dass die Anzeigeauflösungseinstellung des Monitors 1920 x 1200 (WUXGA) oder weniger beträgt. Bei Verwendung eines Notebooks: Führen Sie zuerst die oben beschriebenen Schritte zur Einstellung der Auflösung des Computers aus. Drücken Sie je nach Ihrem Notebooktyp die entsprechenden Tasten, um Signale von dem Notebook zu dem Projektor zu senden. -
Seite 60: Das Bild Ist Bei Einer 16:9-Dvd-Wiedergabe Zu Langgestreckt
Anhänge Das Bild ist unscharf Stellen Sie sicher, dass die Objektivabdeckung entfernt ist. Stellen Sie die Bildschärfe über den Fokusring des Projektors ein. Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet (siehe Seite 21 bis 22). Das Bild ist bei einer 16:9-DVD-Wiedergabe zu langgestreckt Wenn eine anamorph aufgezeichnete DVD oder 16:9-DVD... -
Seite 61: Andere Probleme
Anhänge Verschwommene Doppelbilder Drücken Sie die „3D Format“-Taste und wählen Sie „Aus“; dadurch können Sie verhindern, dass normale 2D-Bilder als verschwommene Doppelbilder angezeigt werden. Zwei Bilder, side-by-side-Format Drücken Sie die „3D Format“-Taste und wählen bei einem zweidimensionalen HDMI 1.3-Eingangssignal (1080i, nebeneinander) „Side By Side“. -
Seite 62: Led-Meldungen
Anhänge LED-Meldungen Betrieb/ Temperatur-LED Lampen-LED Meldung Bereitschaft-LED (grün/gelb) (rot) (rot) Bereitschaftsmodus Gelb (Netzkabel angeschlossen) Eingeschaltet Blinkt grün (Aufwärmen) Lampe leuchtet Grün Ausgeschaltet Blinkt grün (Abkühlen) Fehler (überhitzt) Blinkt gelb Dauerleuchten ™ Kein Leuchten Fehler (Lüfter versagt) Blinkt gelb Blinkt Fehler (Lampe Blinkt gelb... -
Seite 63: Osd-Meldungen
Anhänge OSD-Meldungen Ausschalten: ™ Ausschalten? Stromschalter erneut drücken. Lampenwarnung: ™ Warnung Lampe Lampenlaufzeit überschritten. Temperaturwarnung: ™ Warnung! TEMPERATUR ZU HOCH Bitte: 1.Stellen Sie sicher, dass die Lüftungswege frei sind. 2.Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. Wenn das Problem durch die oben angegebenen Hinweise nicht beseitigt wird. - Seite 64 Anhänge Außerhalb des Anzeigebereichs: ™ Bereichüberschr. Netzwerkkonfiguration: ™ Netzwerkkonfiguration wird rückgesetzt Bitte warten! Deutsch...
-
Seite 65: Lampe Auswechseln
Anhänge Lampe auswechseln Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt. Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter. - Seite 66 Anhänge Die Schrauben an der ™ Lampenabdeckung und an der Lampe selbst können nicht gelöst werden. Der Projektor ™ lässt sich erst einschalten, wenn die Lampenabdeckung angebracht wurde. Berühren Sie das ™ Glas der Lampe nicht. Durch Fett, das von der Haut an die Lampe gelangt, kann die Lampe bersten.
-
Seite 67: Kompatible Modi
Anhänge Kompatible Modi Computer/Video/HDMI/Mac-Kompatibilität ™ Bildwiederholfre- Signal Auflösung Video Analog HDMI quenz (Hz) NTSC 720 x 480 PAL/SECAM 720 x 576 640 x 480 640 x 480 Bei der Breitbild- ™ 640 x 480 72,8 auflösung (WXGA) 640 x 480 hängt die Kompa- 800 x 600 56,3... - Seite 68 Anhänge Bildwiederholfre- Signal Auflösung Video Analog HDMI quenz (Hz) SDTV (576i) 768 x 576 SDTV (576p) 768 x 576 SDTV (480i) 640 x 480 SDTV (480p) 640 x 480 3D-Eingangsvideokompatibilität ™ Eingangstiming 1280 x 720p bei 50 Hz Oben/unten 1280 x 720p bei 60 Hz Oben/unten 1280 x 720p bei 50 Hz Frame Packing...
-
Seite 69: Rs232-Befehle Und -Protokollfunktionsliste
Anhänge RS232-Befehle und -Protokollfunktionsliste RS232-Pinbelegung Spezifikation Pin-Nr. (auf Projektorseite) Nicht verfügbar Nicht verfügbar Erde Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Deutsch... -
Seite 70: Rs232-Protokollfunktionsliste
Baudrate: 9600 (fehlgeschlagen): F Datenbit: 8 XX = 00 – 99, ID des Projektors, Parität: Kein Alle ASCII-Befehle ™ Optoma W401/X401 Command Table. XX = 00 bedeutet alle Projektoren Stoppbit: 1 enden mit <CR>. --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 0D ist der HEX- ™... - Seite 71 Anhänge --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX45 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = -50 (a=2D 35 30) ~ 50 (a=35 30) ~XX44 n 7E 30 30 34 35 20 a 0D Tint n = -50 (a=2D 35 30) ~ 50 (a=35 30) --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX60 1 7E 30 30 36 30 20 31 0D...
- Seite 72 Anhänge --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX89 0 7E 30 30 38 39 20 30 0D Audio Input Default ~XX89 1 7E 30 30 38 39 20 31 0D Audio1 ~XX89 3 7E 30 30 38 39 20 33 0D Audio2 ~XX89 4 7E 30 30 38 39 20 34 0D Audio3 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX82 1...
- Seite 73 : Display mode 0/1/2/3/4/5/6/7/8 None/Presentation/Bright/Movie/sRGB/ User/Blackboard/DICOM SIM./3D ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name n : 1/2=X401/W401 ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour...
-
Seite 74: Deckenmontage
Anhänge Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen: Schraubentyp: M3*3 Maximale Schraubenlänge: 10 mm Mindestschraubenlänge: 7,5 mm Bitte beachten Sie, ™... -
Seite 75: Optoma-Niederlassungen Weltweit
Anhänge Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com Kanada 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com Südamerika 3178 Laurelview Ct. - Seite 76 Anhänge Deutschland Wiesenstraße 21 W +49 (0) 211 506 6670 D40549 Düsseldorf, +49 (0) 211 506 66799 Germany info@optoma.de Skandinavien Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Norway info@optoma.no PO.BOX 9515 3038 Drammen...
-
Seite 77: Bestimmungen Und Sicherheitshinweise
Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt allgemeine Hinweise zum Projektor auf. FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. -
Seite 78: Konformitätserklärung Für Eu-Länder
Anhänge Konformitätserklärung für EU-Länder EMV-Richtlinie 2004/108/EG (inklusive Änderungen) Niederspannungsrichtlinie 2006/95/EG R & TTE-Richtlinie 1999/5/EG (wenn das Produkt über HF-Funktionen verfügt) Anweisungen zur Entsorgung Entsorgen Sie das elektronische Gerät nicht gemein- sam mit dem Hausmüll. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. -
Seite 79: Marken
Anhänge Marken • DLP ist eine Marke von Texas Instruments. • IBM ist eine Marke oder eingetragene Marke der International Business Machines Corporation. • Macintosh, Mac OS X, iMac und PowerBook sind Marken der Apple Inc., die in den USA und einigen anderen Ländern eingetragen sind.
