Kaba c-lever Kurzanleitung Seite 21

Installation
3
15
Kaba c-lever
pour remplacer des rosettes
23
3 5
1
1
k2evo707xy-2012-05

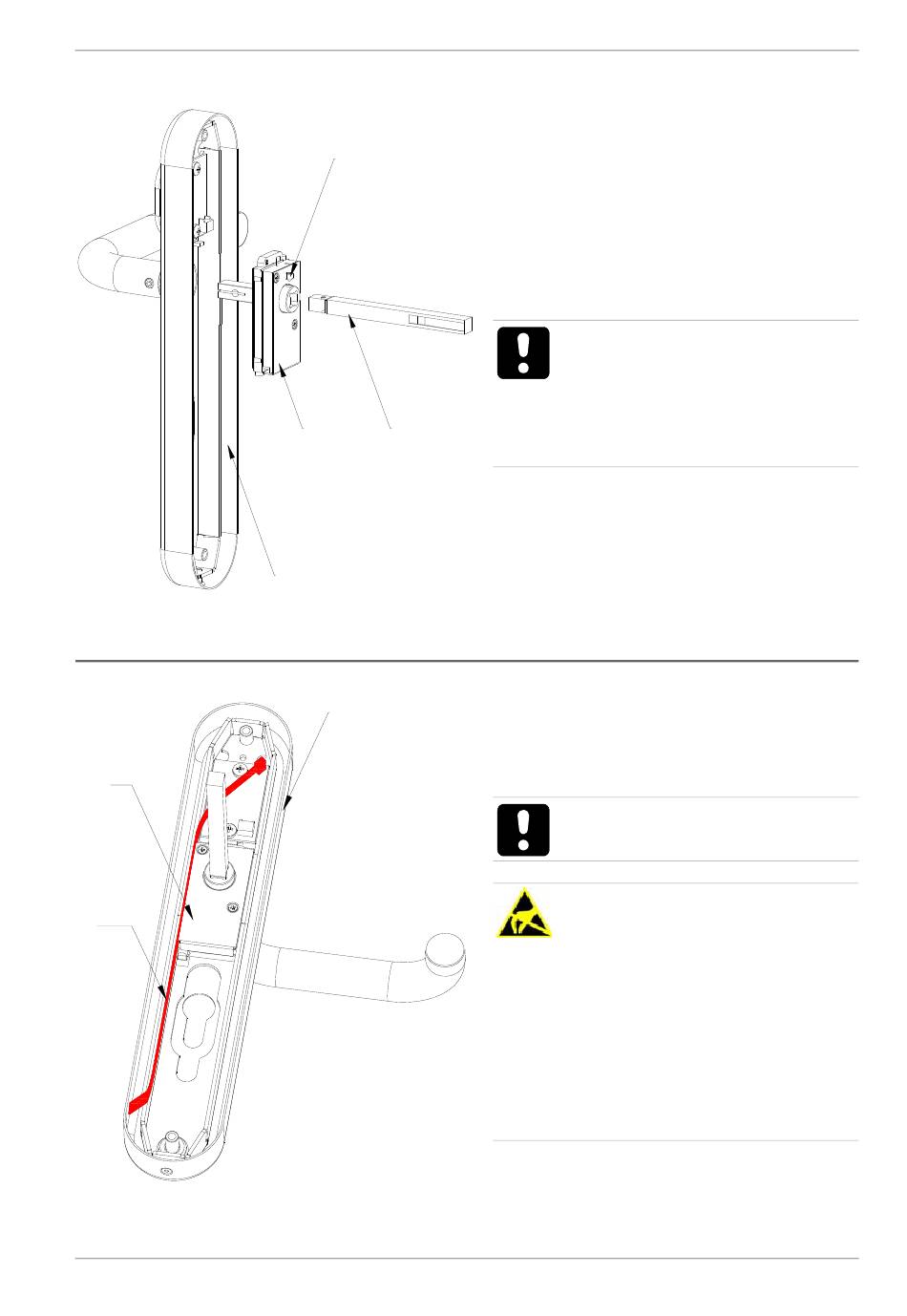

Sélectionner la broche de poignée (5)
en fonction du fouillot et l'enfoncer
dans le carré
d'accouplement (3). Fixer ensuite par
le haut avec la tige filetée (23).
Brancher le module d'accouplement
(3) au module électronique et le fixer à
la garniture extérieure (1).
ATTENTION: La tige filetée (23)
doit toujours être orientée vers
le haut!
Faire attention au câble de
moteur !
Brancher le câble d'antenne (15) et le
placer sur le côté du module
d'accouplement (3) dans la garniture
extérieure (1).
ATTENTION: Ne pas coincer le
câble d'antenne (15)!
ATTENTION: En cas de contact
direct ou indirect avec les
circuits imprimés,
peuvent être endommagés par
une décharge électrostatique!
Toujours utiliser un ruban de
mise à la terre ESD lors des
opérations de montage et de
maintenance!
Notice succincte
du module
ceux-ci
21
FR
