dormakaba 90 02 Kurzanleitung

DE
dormakaba Erfassungseinheit 90 02
Kurzanleitung
Zu dieser Kurzanleitung
Gültigkeit
Diese Kurzanleitung beschreibt das Produkt:
Produktbezeichnung: dormakaba Erfassungseinheit 90 02
Kone Erfassungseinheit 90 02
Produktkennung: 9002-K5
Herstellungsdatum: Ab Mai 2018
Zielgruppe
Diese Kurzanleitung richtet sich ausschließlich an durch den Her-
steller geschulte Fachkräfte.
Ergänzende Dokumentation
Die Erfassungseinheit arbeitet als Peripherie-Komponente an ei-
nem übergeordneten Steuergerät. Die wesentlichen System-Funk-
tionen sind daher dem Technischen Handbuch des übergeordneten
Gerätes zu entnehmen.
Ergänzende Dokumentationen stehen auf der dormakaba-Seite im
Internet zur Verfügung.
Die Technischen Handbücher befinden sich in einem geschützten
Bereich. Ein Zugriff ist über das Benutzer-Konto geschulter Fach-
kräfte möglich. Es kann aber auch ein temporäres Konto erstellt
werden.
https://www.dormakaba.com/extranet-emea-de
Sicherheitshinweise
Bestimmungsgemäße Verwendung
Dieses Produkt ist ausschließlich zu der im Kapitel Produktbeschrei-
bung erläuterten Verwendung bestimmt. Jeder darüber hinausge-
hende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus re-
sultierende Schäden haftet der Hersteller nicht.
ESD Schutzmaßnahmen
ACHTUNG
Gefahr für elektronische Komponenten durch elektrostatische Ent-
ladung.
Durch unsachgemäßen Umgang mit elektronischen Leiterplatten
und Komponenten können Schäden entstehen, die zum völligen
Ausfall oder zu Funktionsstörungen des Gerätes führen.
• Im Umgang mit elektronische Komponenten die allgemeinen
ESD- Schutzmaßnahmen beachten und anwenden.
Qualifikation des Personals
Die in dieser Kurzanleitung beschriebenen Tätigkeiten dürfen nur
durch Fachkräfte gemäß EN 62368-1 ausgeführt werden.
Fachkraft ist die Bezeichnung für Personen, die eine geeignete
technische Ausbildung besitzen und Erfahrung mit der Technik der
Einrichtung haben. Es wird erwartet, dass Fachkräfte ihre Schulung
und Erfahrung anwenden, um Gefahren bei Ausführung der Hand-
lungen für sich selbst und andere zu erkennen und möglichst gering
zu halten. Es liegt in der Verantwortung der Fachkraft, dass die
04044894 - 12/2018
vom Hersteller genannten Bedingungen sowie geltende Vorschrif-
ten und Normen bei Ausführung dieser Handlungen eingehalten
werden.
Umweltschutz
Produkt nicht über den Hausmüll entsorgen, sondern der Wieder-
verwertung zuführen.
Produktbeschreibung

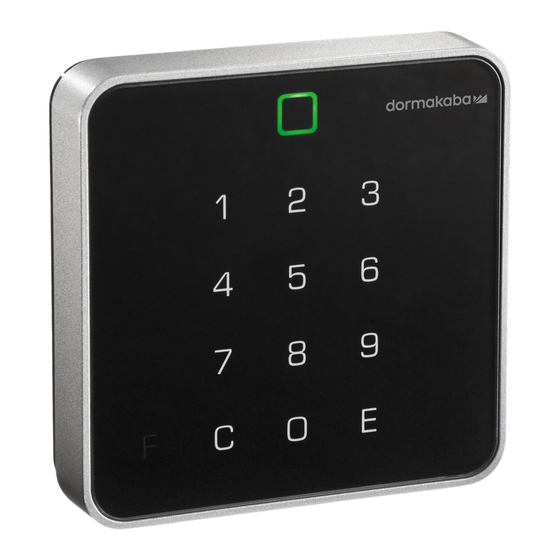

Die Erfassungseinheit 90 02 mit integrierter Antenne und Tastatur
bildet zusammen mit einem Steuergerät eine voll integrierte Lö-
sung der Zutrittskontrolle. Die Erfassungseinheit 90 02 wird in Ka-
ba Systemlösungen (Kaba exos, B-COMM, KEM) eingesetzt und ist
für Innen- und Außenanwendungen geeignet.
Technische Daten
Schnittstelle
• HF RFID
• Verschlüsselte Datenübertragung
Anschlussleitung
• Koaxialkabel Typ RG 174/U
• Impedanz 50 Ohm
• Leitungslänge: min. 3 m; max. 30 m
Stromversorgung
Die Stromversorgung der Erfassungseinheit erfolgt über die Koaxi-
alleitung durch das übergeordnete Steuergerät.
Die Stromversorgungsquelle des übergeordnete Gerätes muss fol-
gende Anforderungen erfüllen: LPS (Limited Power Source) und
SELV (Safety Extra Low Voltage) entsprechend IEC/EN/UL/CSA
60950-1 oder ES1 und PS1 entsprechend IEC/EN/UL/CSA 62368-1.

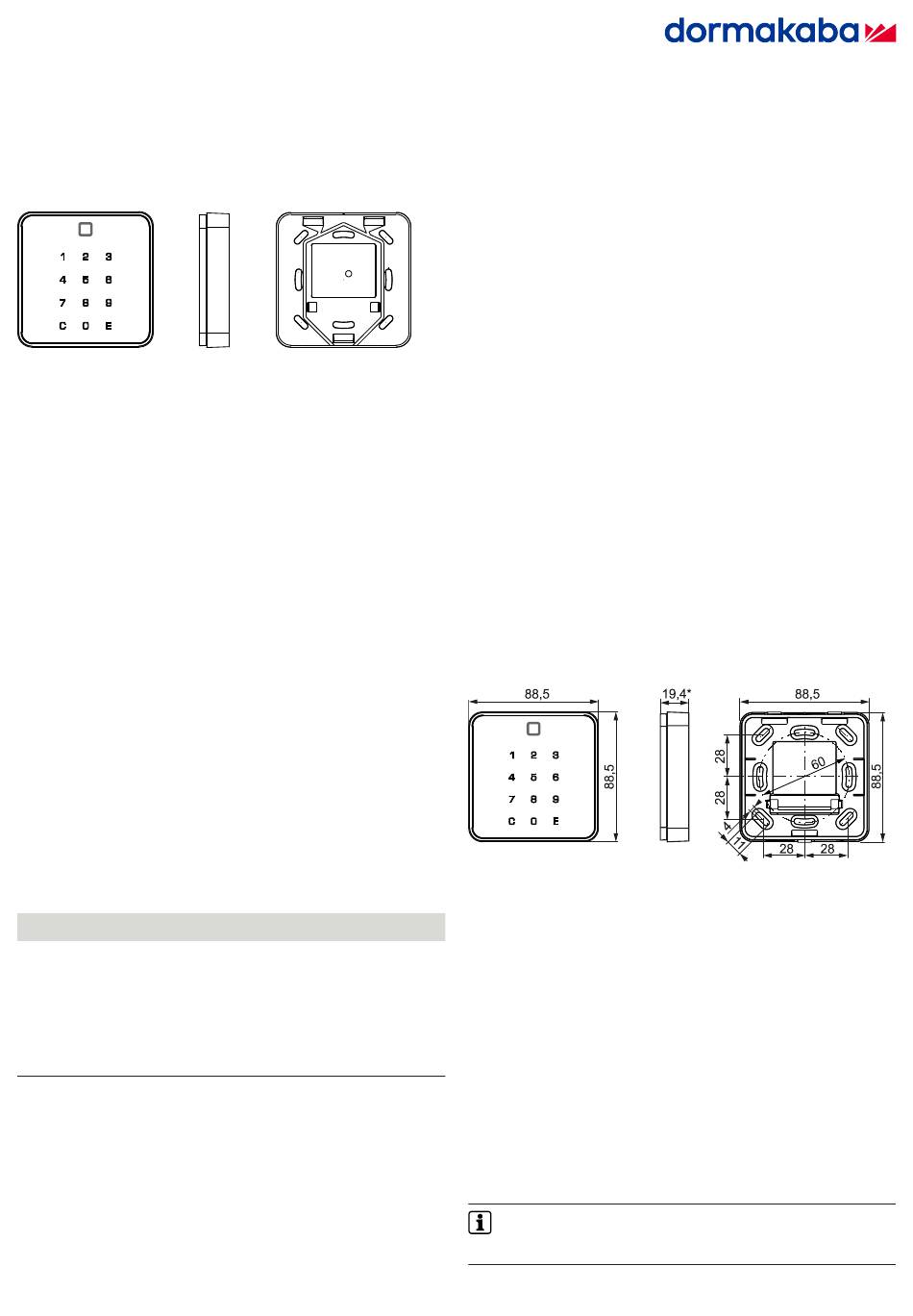

Abmessungen
* mit Distanzrahmen: 26,4 mm
Umgebungsbedingungen
Schutzart nach IEC 60529
• IP40 (Aufputzkabelmontage mit Distanzrahmen)
• IP55 (Unterputzkabelmontage mit Rückwand und Dichtungs-
matte)
Relative Luftfeuchtigkeit
• 5% - 85%, nicht kondensierend
Umgebungstemperatur
• -25 °C – +70 °C (Betrieb)
• -40 °C – +85 °C (Lager)
Konformität
Das Produkt entspricht den Bestimmungen der EU-Richtlinien
2014/53/EU - Radio Equipment Directive (RED)
2011/65/EU - Restriction of Hazardous Substances (RoHS)
Die Original Konformitätserklärung kann unter
www.dormakaba.com/conformity im PDF-Format herunter gela-
den werden.
1/2
