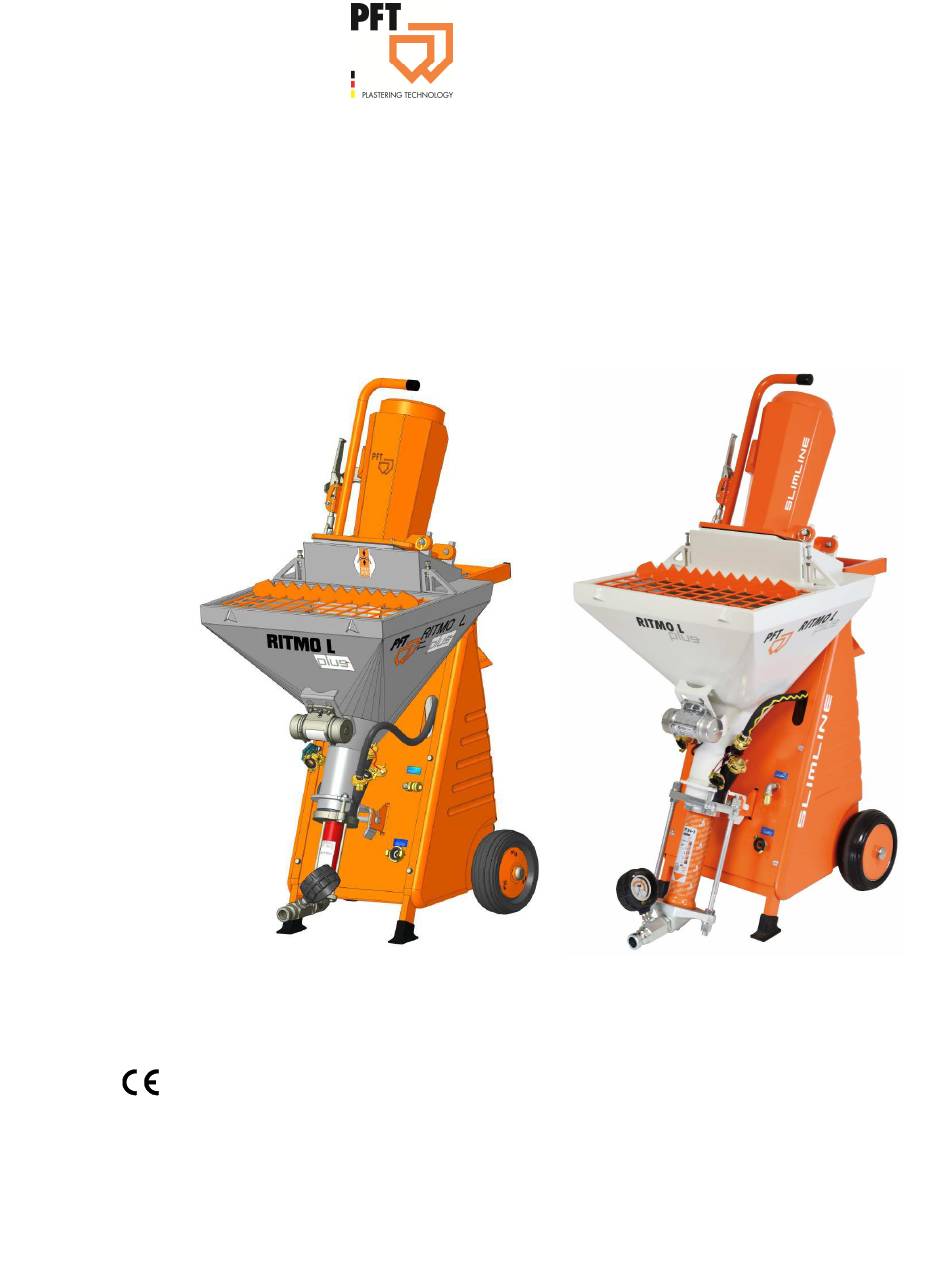

- Seite 1 Inhaltsverzeichnis 2019-04-08 Betriebsanleitung Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Artikelnummer der Betriebsanleitung: 00 62 03 43 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- Seite 2 RITMO L FC-230V plus – SD 6-3, 1 Ph, 50 Hz, 2,2 kW ohne Zubehör 00654331 RITMO L FC-230V turbo, 1 Ph, 50 Hz, 2,2 kW mit Zubehör 00659515 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland...
-
Seite 3: Inhaltsverzeichnis
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Inhaltsverzeichnis 13.2 Getriebemotor ........15 1 EG Konformitätserklärung ......6 13.3 Fahrgestell mit Luftkompressor und Schaltschrank ........16 2 Prüfung .............. 7 2.1 Prüfung durch Maschinenführer ....7 14 Baugruppenbeschreibung ......16 2.2 Wiederkehrende Prüfung ...... - Seite 4 Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Inhaltsverzeichnis 22.4 Heiße Oberfläche am 35 RITMO L plus Einschalten ......37 Luftkompressors ........ 25 35.1 RITMO L plus in Betrieb nehmen ..37 35.2 Voreinstellung der 23 Beschreibung PFT Wasserdurchflussmenge ....37 Druckerhöhungspumpe (Zubehör) ...
- Seite 5 Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Inhaltsverzeichnis 48.1 Empfohlenes Zubehör für pastöses 55.6 Mischrohr reinigen ........ 57 Material ..........45 55.7 Mischrohrreiniger einsetzen ....58 48.2 Pastöses Material verarbeiten ..... 46 55.8 Mischrohr reinigen RITMO ....58 55.9 Maschine auf die Rückseite legen ..59 49 Maßnahmen bei Wasserausfall ....
-
Seite 6: Eg Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 7: Prüfung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer auf ihren betriebssicheren Zustand zu prüfen. -
Seite 8: Allgemeines
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Allgemeines 3 Allgemeines 3.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen... -
Seite 9: Ersatzteillisten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Ersatzteillisten 4 Ersatzteillisten Ersatzteillisten für die Maschine finden Sie im Internet unter www.pft.net. 4.1 Zubehör 2019-04-08... -
Seite 10: Technische Daten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Technische Daten 5 Technische Daten 5.1 Allgemeine Angaben Angabe Wert Einheit Gewicht RITMO L plus 133 kg Länge mit Pumpe 915 mm Breite 600 mm Höhe über alles 1450 mm Einzelgewichte Angabe... -
Seite 11: Leistungswerte Ritmo L Plus Sd6-3
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Technische Daten 5.4 Leistungswerte RITMO L plus SD6-3 Angabe Wert Einheit Pumpenleistung SD6-3 Förderleistung stufenlos regelbar 4 - 25 l/min Betriebsdruck, max. 25 bar Körnung max. 3 mm Förderweite *, max. bei 25 mm ∅... -
Seite 12: Anschlusswerte Wasser
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Schallleistungspegel 5.8 Anschlusswerte Wasser Angabe Wert Einheit Betriebsdruck, min. 2,5 bar Anschluss 1/2 Zoll Abb. 1: Wasseranschluss 6 Schallleistungspegel Garantierter Schallleistungspegel L 78dB (A) 7 Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körpergliedmaßen ausgesetzt sind <2,5 m/s²... -
Seite 13: Maßblatt
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maßblatt 9 Maßblatt Abb. 2: Maßblatt 10 Typenschild Das Typenschild beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Zulässiger Betriebsdruck Abb.3: Typenschild 11 Quality-Control Aufkleber Der Quality-Control Aufkleber beinhaltet folgende Angaben: Bestätigt CE gemäß EU Richtlinien... -
Seite 14: Aufbau Ritmo L Plus
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Aufbau RITMO L plus 12 Aufbau RITMO L plus 12.1 Übersicht RITMO L plus Abb. 5: Übersicht RITMO L plus 1 Motorschutzbügel 10 Druckflansch 2 Getriebemotor 11 Anschluss für Mörtelschlauch 3 Motorschutzblech 12 Mörteldruckmanometer... -
Seite 15: Ansicht Von Hinten Ritmo L Plus
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Baugruppen RITMO L plus 12.2 Ansicht von hinten RITMO L plus 1. Werkzeugkasten. 2. Schaltschrank. 3. Hauptstromanschluss 230V. 4. Luftkompressor DT4.8. 5. Wasserarmatur. 6. Blindstecker / Anschluss Fernsteuerkabel. 7. Wasserdurchflussmesser (Wasserarmatur). Abb. 6: Ansicht von hinten 13 Baugruppen RITMO L plus 13.1 Getriebemotor mit Materialbehälter und Pumpeneinheit... -
Seite 16: Fahrgestell Mit Luftkompressor Und Schaltschrank
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Baugruppenbeschreibung 13.3 Fahrgestell mit Luftkompressor und Schaltschrank Fahrgestell Wasserarmatur, Schaltschrank Luftkompressor. Gewicht: 64,2 kg. Abb. 9: Fahrgestell 14 Baugruppenbeschreibung 14.1 Übersicht Schaltschrank RITMO L plus 1. Schauglas für Frequenzumformer. 2. Potentiometer für Motordrehzahl / Materialmenge. -
Seite 17: Übersicht Luftkompressor Dt4.8 230V
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Baugruppenbeschreibung 14.2 Übersicht Luftkompressor DT4.8 230V 1. Kondensator. 2. Luft zum Spritzgerät. 3. Sicherheitsventil bis 1,8bar. 4. Luftfilter. 5. Rückschlagventil. 6. Stromanschluss 230 V. 7. Druckschalter Kompressor (schaltet den Kompressor EIN/AUS). 8. Anschluss Drucksteuerung. -
Seite 18: Anschlüsse Ritmo L Plus
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Anschlüsse RITMO L plus 15 Anschlüsse RITMO L plus 15.1 Anschlüsse von Wasser, Mörtelschlauch und Luft 1. Anschluss Luft zum Spritzgerät (1). 2. Anschluss Wasserversorgung vom Netz (2). 3. Anschluss Mörtelschlauch (3) am Mörteldruckmanometer. -
Seite 19: Zubehör Zur Maschine Art. Nr. 00621066
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Zubehör zur Maschine Art. Nr. 00621066 17 Zubehör zur Maschine Art. Nr. 00621066 Stromkabel 3x2,5mm², 25m Schuko-CEE 16A Art.Nr.20423420 Abb. 18 Werkzeugbeutel Mischpumpe RITMO Art.Nr. 00097292 Bestehend aus: Doppelmaulschlüssel 13x17 Art.Nr. 00137015, 17x19 Art.Nr. 20048512 Doppelmaulschlüssel 16x18 Art.Nr. -
Seite 20: Zubehör Zur Maschine Art. Nr. 00611174
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Zubehör zur Maschine Art. Nr. 00611174 18 Zubehör zur Maschine Art. Nr. 00611174 18.1 Teile aus dem Zubehörpaket Art. Nr. 00246445 Feinputzgerät DN25-360° S10 200 Ewo Art.Nr. 00111804 Abb. 22 Putzstück 25V-Teil LW24 mit Geka Art.Nr. 20199500 Abb. -
Seite 21: Zubehör Zur Maschine Art. Nr. 00621067
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Zubehör zur Maschine Art. Nr. 00621067 19 Zubehör zur Maschine Art. Nr. 00621067 19.1 Teile aus dem Zubehörpaket Art. Nr. 00232031 Feinputzgerät DN25-360° S10 600-30° Ewo Art.Nr. 00097283 Abb. 27 Putzstück 25V-Teil LW24 mit Geka Art.Nr. 20199500 Abb. -
Seite 22: Zubehör
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Zubehör 20 Zubehör Aufsatztrichter RITMO L plus RAL9002 kpl. Art.Nr. 00612729 Abb. 33 Sackmangel RITMO L Plus kpl. Art.Nr. 00625970 Abb. 34 2019-04-08... -
Seite 23: Bestimmungsgemäße Verwendung Armaturenblock
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Bestimmungsgemäße Verwendung Armaturenblock 21 Bestimmungsgemäße Verwendung Armaturenblock 21.1 Verwendungszweck Armaturenblock Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. Anwendungsbereich! Hauptsächlicher Einsatz für Wasser und neutrale, nichtklebende Flüssigkeiten. Auch für Luft und neutrale nichtbrennbare Gase geeignet. -
Seite 24: Bestimmungsgemäße Verwendung Luftkompressor
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Bestimmungsgemäße Verwendung Luftkompressor WARNUNG! Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Benutzung des Gerätes kann zu gefährlichen Situationen führen. Deshalb: Das Gerät nur bestimmungsgemäß verwenden. -
Seite 25: Sicherheitseinrichtungen Luftkompressor
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Bestimmungsgemäße Verwendung Luftkompressor 22.2 Sicherheitseinrichtungen Luftkompressor WARNUNG! Lebensgefahr durch nicht funktionierende Sicherheitseinrichtungen! Sicherheitseinrichtungen sorgen für ein Höchstmaß an Sicherheit im Betrieb. Auch wenn durch Sicherheitseinrichtungen Arbeitsprozesse umständlicher werden, dürfen Sie keinesfalls außer Kraft gesetzt werden. -
Seite 26: Beschreibung Pft Druckerhöhungspumpe (Zubehör)
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Beschreibung PFT Druckerhöhungspumpe (Zubehör) 23 Beschreibung PFT Druckerhöhungspumpe (Zubehör) 23.1 Einsatzgebiet Druckerhöhungspumpe Druckerhöhungspumpe wird allem Druckerhöhungspumpe zur Zwischenschaltung am Mörtelmischer und Mörtelmischpumpen bei nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum Entleeren kleiner Becken und... -
Seite 27: Vorbereitung Druckerhöhungspumpe (Zubehör)
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Vorbereitung Druckerhöhungspumpe (Zubehör) 24 Vorbereitung Druckerhöhungspumpe (Zubehör) Elektrische Anlage Achtung! Die Pumpe nur an Steckdosen mit Schutzkontakt anschließen. Erhöhung Sicherheit empfehlen wir den Stromkreis, an dem die Pumpe angeschlossen wird, mit einem FI-Schutzschalter bei einem Nenn-Fehlerstrom von 30 mA. -
Seite 28: Kurzbeschreibung Ritmo L Plus
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Kurzbeschreibung RITMO L plus Das Ende der Saugleitung (3) muss mit einem Saugkorb mit Filtersieb mit eingebauter Rückschlagklappe versehen sein. Empfohlen wird ein zusätzlicher Feinstofffilter in der Saugleitung. HINWEIS! Mit zunehmender Saugleitungslänge nimmt die Förderleistung... -
Seite 29: Material
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Material 27 Material 27.1 Fließfähigkeit / Fördereigenschaft RITMO L plus HINWEIS! Die Pumpeneinheit B4-2wf ist bis 20 bar Betriebsdruck einsetzbar. Die Pumpeneinheit SD6-3 ist bis 25 bar Betriebsdruck einsetzbar. ... -
Seite 30: Transport, Verpackung Und Lagerung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Transport, Verpackung und Lagerung 30 Transport, Verpackung und Lagerung 30.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung... -
Seite 31: Schnellverschluss Vor Dem Transport Schließen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Transport, Verpackung und Lagerung 30.3 Schnellverschluss vor dem Transport schließen VORSICHT! Generell darauf achten, dass der Schnellverschluss (1) am Getriebemotor und am Materialbehälter beim Bewegen der Maschine geschlossen ist. Abb. 41: Schnellverschluss 30.4 Transportinspektion... -
Seite 32: Transport Mit Pkw
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Verpackung 30.6 Transport mit PKW GEFAHR! Verletzungsgefahr durch ungesicherte Ladung! Beim Straßentransport sind alle an der Verladung beteiligten Personen für die ordnungsgemäße Ladungssicherung verantwortlich. verantwortliche Fahrzeugführer für betriebliche Verladung verantwortlich. Abb. 44: Transport 30.7 Transport der bereits im Betrieb befindlichen Maschine... -
Seite 33: Bedienung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Bedienung Umgang mit VORSICHT! Verpackungsmaterialien Umweltschäden durch falsche Entsorgung! Verpackungsmaterialien sind wertvolle Rohstoffe und können in vielen Fällen weiter genutzt oder sinnvoll aufbereitet und wiederverwertet werden. Deshalb: Verpackungsmaterialien umweltgerecht entsorgen. ... -
Seite 34: Maschine Vorbereiten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maschine Vorbereiten Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung Persönliche Schutzausrüstung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen gesondert hingewiesen. -
Seite 35: Anschluss Der Stromversorgung 230V
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Anschluss der Stromversorgung 230V 34 Anschluss der Stromversorgung 230V 34.1 Anschluss an Stromverteiler 1. Maschine (1) nur an vorschriftsmäßigen Stromverteiler anschließen. GEFAHR! Lebensgefahr durch elektrischen Strom! Die Anschlussleitung muss korrekt abgesichert sein: Die Maschine nur an eine Stromquelle mit zulässigen FI Schutzschalter 30mA... -
Seite 36: Anschluss Der Wasserversorgung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Anschluss der Stromversorgung 230V 34.4 Anschluss der Wasserversorgung 1. Überprüfen, ob das Wassereingangssieb im Wassereingang (1) sauber ist. 2. Den Wasserschlauch (2) vom Wasserleitungsnetz reinigen und entlüften. 3. Wasserschlauch (2) am Wassereingang (1) anschließen. -
Seite 37: Ritmo L Plus Einschalten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung RITMO L plus Einschalten 35 RITMO L plus Einschalten 35.1 RITMO L plus in Betrieb nehmen 1. Wahlschalter (1) auf Mittelstellung. 2. Hauptschalter (2) auf Stellung „I“ drehen. 3. Den Wahlschalter (3) „Betrieb mit Wasser“ nach links auf Stellung mit Wasser schalten. -
Seite 38: Mischzone Wässern
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Mörteldruckmanometer 35.3 Mischzone wässern HINWEIS! Die Pumpe muss generell gewässert werden. Durch das Wässern wird ein leichteres Anlaufen der Pumpe ermöglicht. 1. Wasservorlauftaste (1) ca. 2 Sekunden gedrückt halten, bis der Kopf des Rotors mit Wasser bedeckt ist. -
Seite 39: Dustcatcher Ritmo L Plus Set
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung DUSTCATCHER RITMO L plus SET 38 DUSTCATCHER RITMO L plus SET DUSTCATCHER für RITMO L plus SET Artikelnummer 00611177 beinhaltet: Entstauber Klasse M. Ergänzungsset Entstauber M. Behälteraufsatz DUSTCATCHER RITMO L. -
Seite 40: Maschine In Betrieb Nehmen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maschine in Betrieb nehmen 42 Maschine in Betrieb nehmen 42.1 Mörtelkonsistenz prüfen 1. Konsistenzprüfrohr am Mörteldruckmanometer anschließen. 2. Einen Eimer oder Wanne unter das Konsistenzprüfrohr stellen. Artikelnummer: 20104301 Konsistenzprüfrohr 25M-Teil. Abb. 63: Konsistenzprüfrohr 42.2 RITMO L plus mit Material einschalten... -
Seite 41: Mörtelschläuche
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Mörtelschläuche 44 Mörtelschläuche 44.1 Mörtelschläuche vorbereiten 1. Putzstück (1) am Absperrhahn (2) anschließen. 2. Mörtelschlauch (3) am Putzstück (1) anschließen. 3. Absperrhahn (2) öffnen und Mörtelschlauch (3) wässern. 4. Mörtelschlauch und Putzstück wieder abnehmen und von einander trennen. -
Seite 42: Druckluftversorgung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Druckluftversorgung 45 Druckluftversorgung 45.1 Luftschlauch anschließen 1. Druckluftschlauch (1) an Luftarmatur anschließen. GEFAHR! Niemals Schlauchkupplungen lösen, solange der Druckluftschlauch nicht drucklos ist. Abb. 69: Luftschlauch anschließen 45.2 Spritzgerät anschließen 1. Druckluftschlauch (1) am Spritzgerät (2) anschließen. -
Seite 43: Mörtel Auftragen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Mörtel auftragen 2. Wahlschalter (3) nach rechts drehen. 3. Rüttler läuft nach den eingestellten Intervallzeiten, 3 Sekunden Pause – 3 Sekunden Laufzeit. Abb. 73: Rüttler einschalten 46 Mörtel auftragen GEFAHR! Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an... -
Seite 44: Arbeitsunterbrechung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Mörtel auftragen 46.2 Arbeitsunterbrechung HINWEIS! Generell die Abbindezeit des zu verarbeitenden Materials beachten: Anlage und Mörtelschläuche in Abhängigkeit von der Abbindezeit des Materials und der Länge der Unterbrechung reinigen (Außentemperatur dabei beachten). -
Seite 45: Luftkompressor Ausschalten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Fernbedienung 46.4 Luftkompressor ausschalten 1. Anschlussstecker Luftkompressor (1) ziehen. 2. Lufthahn Spritzgerät öffnen, damit Restdruck entweichen kann. GEFAHR! Verletzungsgefahr durch austretenden Mörtel! Austretender Mörtel kann zu Verletzungen an Augen und Gesicht führen. -
Seite 46: Pastöses Material Verarbeiten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maßnahmen bei Wasserausfall Artikelnummer: 20 19 59 00 Beschreibung: Spritzgerät Zier- und Armierungsputze Abb. 82: Spritzgerät Artikelnummer: 00021100 Beschreibung: RONDO Mörteldruckschlauch 25mm 10m Hydraulikeinbindung Artikelnummer: 00037491 Beschreibung: RONDO 25mm 10m mit Drehkupplung Weiteres Mörtelschlauchzubehör finden Sie unter... -
Seite 47: Stillsetzen Im Notfall Ritmo L Plus
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Stillsetzen im Notfall RITMO L plus 50 Stillsetzen im Notfall RITMO L plus 50.1 Not-Aus-Schalter Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. Im Gefahrenfall wie folgt vorgehen: 1. -
Seite 48: Mörteldruck Ablassen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maßnahmen bei Stromausfall 51.2 Mörteldruck ablassen GEFAHR! Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkontrolliert schnell aufspringen und den Bediener verletzen. Maschine erst öffnen, wenn der Mörteldruck auf „0 bar“... -
Seite 49: Arbeiten Zur Störungsbehebung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeiten zur Störungsbehebung 52 Arbeiten zur Störungsbehebung 52.1 Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln. -
Seite 50: Sicherheit
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeiten zur Störungsbehebung 52.4 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Wartungsarbeiten tragen: Arbeitsschutzkleidung. Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz. Personal Die hier beschriebenen Arbeiten zur Störungsbeseitigung können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. - Seite 51 Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch Magnetventil (Bohrung Magnetventil reinigen Servicemonteur Wasser läuft Membrane verstopft) nicht (Durchfluss- Magnetspule defekt Magnetspule austauschen Servicemonteur messer zeigt Druckminderventil zugedreht Druckminderventil aufdrehen Bediener...
-
Seite 52: Förderung Steht Still / Stopfer
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Förderung steht still / Stopfer Störung Mögliche Ursache Fehlerbehebung Behebung durch Zu wenig Wasser Wassermenge ca. ½ Minute um Bediener Mörtelfluss 10% höher stellen und dann „Dick-Dünn“ langsam zurückdrehen Wassersicherheitsschalter verstellt Wassersicherheitsschalter einstellen... -
Seite 53: Ursachen Für Verstopfungen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Beseitigen von Schlauchverstopfern 53.2 Ursachen für Verstopfungen: Stark verschlissene Mörtelschläuche, Arbeitsunterbrechungen schlecht geschmierte Mörtelschläuche, Restwasser im Mörtelschlauch, Zusetzen des Druckflansches, starke Verjüngung an den Kupplungen, Knick im Mörtelschlauch, ... -
Seite 54: Verletzungsgefahr Durch Überdruck
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Beseitigen von Schlauchverstopfern 54.2 Verletzungsgefahr durch Überdruck GEFAHR! Überdruck auf der Maschine! Beim Öffnen von Maschinenteilen können diese unkontrolliert schnell aufspringen und den Bediener verletzen. Mörtelschläuche erst öffnen, wenn der Druck am Mörteldruckmanometer (1) auf „0 bar“... -
Seite 55: Maschine Nach Gelöstem Stopfer Wieder Einschalten
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeitsende / Reinigen 54.3 Maschine nach gelöstem Stopfer wieder einschalten 1. Wahlschalter (1) auf Stellung „Null“ (Mittelstellung). 2. Lufthahn am Spritzgerät schließen. 3. Hauptschalter (2) auf Stellung „I“ drehen. 4. Poti (3) für Motordrehzahl / Materialmenge auf Stellung 7 drehen (nach Bedarf nachregulieren). -
Seite 56: Mörteldruck Prüfen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeitsende / Reinigen 55.3 Mörteldruck prüfen Die Maschine muss täglich nach der Arbeit und vor längeren Pausen gereinigt werden. Maschine ausschalten: 1. Wahlschalter (1) auf Stellung „Null“ drehen (Mittelstellung). 2. Hauptschalter (2) auf Stellung „0“ drehen. -
Seite 57: Wasserschlauch Ankuppeln
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeitsende / Reinigen 4. Feinputzdüse (5) vom Spritzgerät abnehmen. 5. Ringschraube (6) lösen und Luftdüsenrohr (7) aus Spritzkopf ziehen. 6. Wasserentnahmeventil öffnen, Pos. Abb. Schwammkugel am Spritzgerät austritt. 7. Bei starker Verschmutzung... -
Seite 58: Mischrohrreiniger Einsetzen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeitsende / Reinigen 55.7 Mischrohrreiniger einsetzen 1. Reinigerwelle und Mischrohrreiniger (1) in das Mischrohr einsetzen. HINWEIS! Mischrohrreiniger (1) mit den Schabern nach unten einsetzen. Abb. 101: Mischrohrreiniger einsetzen HINWEIS! Beim Einsetzen Reinigerwelle... -
Seite 59: Maschine Auf Die Rückseite Legen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Arbeitsende / Reinigen 55.9 Maschine auf die Rückseite legen HINWEIS! Zum leichteren Pumpenwechsel / Pumpe reinigen kann die RITMO auf die Rückseite gelegt werden. Abb. 104: Maschine umlegen 55.10 Gummimischzone reinigen 1. Wasserschlauch (1) vom Mischrohr abkuppeln. -
Seite 60: Pumpenwechsel / Pumpe Reinigen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Pumpenwechsel / Pumpe reinigen 56 Pumpenwechsel / Pumpe reinigen 56.1 Maschine auf die Rückseite legen GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an der Maschine besteht die Gefahr, dass die Energieversorgung unbefugt eingeschaltet wird. -
Seite 61: Maßnahmen Bei Frostgefahr
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Maßnahmen bei Frostgefahr 58 Maßnahmen bei Frostgefahr VORSICHT! Beschädigung durch Frost! Wasser, das sich bei Frost im Innern der Bauteile ausdehnt, kann diese schwer beschädigen. Deshalb: Die folgenden Schritte durchführen, wenn die Maschine bei Frostgefahr still steht. -
Seite 62: Wasserarmatur Trocken Blasen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartung 58.1 Wasserarmatur trocken blasen 1. Luftschlauch mit Geka-Kupplung und EWO-Kupplung am Druckluftanschluss Wasseranschluss anschließen. Abb. 115: Luftschlauch anschließen 58.2 Wasserarmatur trocken blasen RITMO L plus 1. Anschlussstecker Luftkompressor (1) in die blaue Steckdose stecken. -
Seite 63: Anschlusskabel Entfernen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausge- führte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Deshalb: Auf Ordnung und Sauberkeit am Montageplatz achten! Lose aufeinander- oder umher liegende Bauteile und Werkzeuge sind Unfallquellen. -
Seite 64: Umweltschutz
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartungsarbeiten 59.3 Umweltschutz Folgende Hinweise zum Umweltschutz bei den Wartungsarbeiten beachten: An allen Schmierstellen, die von Hand mit Schmierstoff versorgt werden, das austretende, verbrauchte oder überschüssige Fett entfernen und nach den gültigen örtlichen Bestimmungen entsorgen. -
Seite 65: Druckminderventil
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartungsarbeiten 60.1.1 Schmutzfängersieb 1. Verschlussschraube (1) des Druckminderventils abschrauben. 2. Schmutzfängersieb (2) herausnehmen und reinigen (alle zwei Wochen). 3. Bei starker Verschmutzung Schmutzfängersieb erneuern. 4. Schmutzfängersieb einsetzen und Verschlussschraube einschrauben. Schmutzfängersieb für Druckminderer: Artikelnummer 20156000 ... -
Seite 66: Luftkompressor Schieberkontrolle / Luftfilter Reinigen
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartungsarbeiten 60.5 Luftkompressor Schieberkontrolle / Luftfilter reinigen 1. Vorfilter wöchentlich reinigen. 2. Spannfedern lösen und Filtereinsatz herausnehmen. 3. Vorfilter von innen nach außen (siehe Abbildung unten) mit Druckluft durchblasen. 4. Verstopfte, ölige, fettige oder beschädigte Filterpatronen unbedingt erneuern. -
Seite 67: Maßnahmen Nach Erfolgter Wartung
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Wartungsarbeiten 4. Auch das Luftfiltergehäuse mit Druckluft ausblasen, um Schmutzpartikel zu entfernen. 5. Durch Abrieb an der Gehäusewand unterliegen die Schieber einem Verschleiß. 6. Nach 3000 Betriebsstunden oder jährlich Schieberbreite kontrollieren, sie sollte mindestens 12,5 mm betragen. -
Seite 68: Demontage
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Demontage 61 Demontage Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 61.1 Sicherheit Personal Demontage darf speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten elektrischen Anlage dürfen... -
Seite 69: Demontage
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Entsorgung 61.2 Demontage Zur Aussonderung das Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespeicherte Restenergien entladen. -
Seite 70: Index
Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Index 63 Index Betriebsanleitung ..........8 Allgemeine Angaben .......... 10 Betriebsarten ............18 Allgemeines ............8 Betriebsbedingungen ......... 11 Allgemeines Aufstellen des Luftkompressors ..25 Anleitung zum späteren Gebrauch aufbewahren .8 Demontage ............69 Anschluss an Stromverteiler ...... - Seite 71 Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Index Mischrohrreiniger einsetzen ........58 Hauptschalter auf Stellung ......... 47 Mischwendel einsetzen ........59 Heiße Oberfläche am Luftkompressors ....25 Mischzone wässern ..........38 Mörtel auftragen ..........43 Inbetriebnahme Druckerhöhungspumpe .... 27 Mörteldruck ablassen ..........48 Index ..............70 Mörteldruck prüfen ..........56...
- Seite 72 Mischpumpe RITMO L plus FC-230V Übersicht – Bedienung Index Übersicht Schaltschrank RITMO L plus ..... 16 Schallleistungpegel ..........12 Übersicht Wasserarmatur RITMO L plus ... 17 Schmutzfängersieb ........64, 65 Umweltschutz ............. 64 Schmutzfängersieb überprüfen ......35 Ursachen für Verstopfungen ......53 Schnellverschluss vor dem Transport schließen 31...
