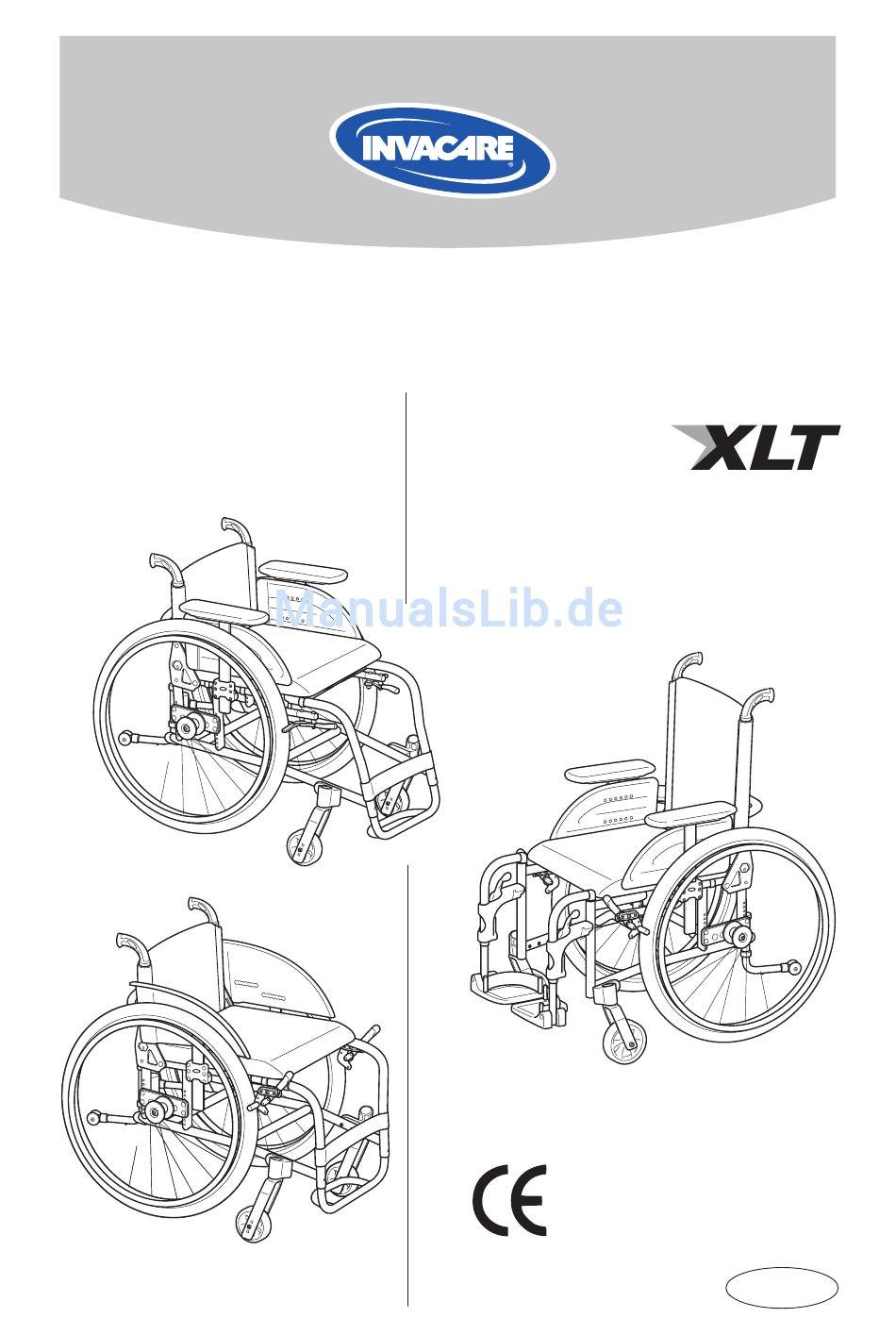

- Seite 1 Invacare ® Benutzerhandbuch Deutsch...
- Seite 2 INVACARE ®...
-
Seite 3: Inhaltsverzeichnis
Inhalt Produktbeschreibung ............4 Zubehör XLT Modelle ................5 Kippschutz/Anti-Kipphilfe ..........26 Trommel-Begleiterbremse ........27 Bitte beachten! ..............6 Heben des Rollstuhls ............6 Amputationsbeinstütze ..........28 Abklappbare Schiebegriffe ........29 Gebrauchsbestimmung ............7 Tägliche Funktionsprüfung ..........7 Beckengurt................29 Polster- und Rahmenfarben ..........8 Ausrüstung und Zubehör ..........8 Transport Technische Daten ..............9... -
Seite 4: Produktbeschreibung
Produktbeschreibung Invacare ® Der Invacare® XLT ist ein Rollstuhl mit vielen Verstelloptionen und Zubehörteilen. Für eine optimale Anpassung des Rollstuhls auf die individuellen Anforderungen des Nutzers muss der Rollstuhl von einem Fachberater eingestellt und geprüft werden. Der Fach- berater sollte Sie auch sorgfältig in den täglichen Gebrauch des Rollstuhls einweisen. -
Seite 5: Xlt Modelle
XLT Modelle Der Invacare® XLT ist in drei Ausführungen erhält- lich: 1. XLT Active (75° Kniewinkel) Durch das Design des Vorderrahmens des XLT Active werden Füße und Unterschenkel in Posi- tion gehalten. Der Fußbügel ist Standard. Sitzwinkel zwischen 0-14° können erreicht werden - abhängig von der Größe der Laufrollen... -
Seite 6: Bitte Beachten
Nachfolgend wird eine Reihe von Punkten dargestellt, die Ihre persönliche Sicherheit betreffen. Bitte lesen Sie diese sorgfältig durch. Invacare haftet nur für Änderungen am Produkt, die durch von Invacare authorisiertes Fach- personal ausgeführt wurden. Wir behalten uns das Recht für eventuelle Produktänderungen bezüglich Ausrüstung und Optionen im Sinne des technischen Fortschritts ohne vorherige... -
Seite 7: Gebrauchsbestimmung
Gebrauchsbestimmung • Der Invacare® XLT ist ein manueller Rollstuhl für Nutzer, die über eine längere Zeit im Rollstuhl sitzen, z. B. über mehrere Stunden an einem Stück. • Der Invacare® XLT ist sowohl für Nutzer, die keine Begleitperson haben, als auch für Nutzer, die eine Begleitung benötigen. -
Seite 8: Polster- Und Rahmenfarben
Rahmenfarben schwarz, grau, blau, rot (orange und Titan gestrahlt als Sonderanfertigung) Ausrüstung und Zubehör Der Invacare® XLT hat eine große Auswahl an Zubehör und Optionen. Nicht jedes Zubehör ist in allen Länder erhältlich. Rückenlehne Spannung einstellbar fest oder winkel- und höhenverstellbar... -
Seite 9: Technische Daten
Sitzbreite + 20 cm Sitzbreite + 20 cm Sitzbreite + 20 cm H (cm) 61-105 61-105 61-105 (cm) 83-103 73-88 82-123 W (kg) 11,3 ML (kg) TW (kg)*** * ohne Sitzkissen ** mit 0° Radsturz *** ohne Hinterräder und Zubehör INVACARE ®... -
Seite 10: Lieferkontrolle
Befestigen Sie die Armlehnen, indem Sie sie in die Halterung am Rückenlehnenrahmen schieben und nach unten klappen. Achten Sie darauf, dass Sie sich die Finger nicht zwischen Armlehne und Rollstuhlrah- men einklemmen! Abnehmbare Beinstützen schieben Sie einfach in die Aufnahme. INVACARE ®... - Seite 11 4. Beinstützen (XLT Swing) Schieben Sie die Beinstützenrohre oben in die Rohre des Rahmens. Die Beinstützen müssen dabei etwas nach außen gekippt werden. Arretie- ren Sie die Beinstützen, indem Sie sie nach innen drehen. Die Beinstützen werden automatisch verriegelt, sodass keine Gefahr besteht, dass sie vom Rollstuhl abfallen.
-
Seite 12: Einstellungen
Vertiefungen des Beinstützenrohres einrastet. Ziehen Sie die Schraube wieder fest. Wichtig! Nicht die obere Schraube (C) lösen Der Abstand zwischen dem untersten Teil der Fußstütze und dem Fußboden/Untergrund muss min. 40 mm betragen. Werkzeug: 5 mm Inbusschlüssel INVACARE ®... -
Seite 13: Winkelverstellbare Beinstützen
Schraube (A) an der Fußplattenaufhängung mit einem 5 mm Inbusschlüssel. Bringen Sie die Fuß- platte in die gewünschte Position und ziehen Sie die Schraube wieder fest. Stellen Sie nichts auf die Fußplatten, wenn die Werkzeug: 5 mm Inbusschlüssel Schraube gelöst ist. INVACARE ®... -
Seite 14: Fußplatten
Seien Sie vorsichtig, dass Sie sich beim Herun- terklappen der Fußstütze nicht die Finger zwischen Fußstütze und Aufnahme einklem- men. 1. Fußstütze, einteilig (XLT Swing) Zum Einstellen der Tiefe und des Winkels lösen Sie die beiden Schrauben (A) an der Fußplatten- aufhängung mit einem 5 mm Inbusschlüssel. -
Seite 15: Sitz
Sie ihn in die gewünschte Tiefe. 2. Individuelle Anpassung (Sitze mit verstellbarer Spannung) Nutzen Sie die Gurte unter dem Sitz für die indi- viduelle Anpassung. Wenn Sie die Anpassung prüfen, legen Sie immer ein Kissen auf den Sitz. INVACARE ®... -
Seite 16: Rückenlehne
Richtung nach hinten oder nach vorn und befestigen Sie sie wieder. Halten Sie die Mutter weiterhin von hinten fest und ziehen Sie die Innensechskantschraube mit dem Inbusschlüssel wieder fest. Werkzeug: 4 mm Inbusschlüssel 10 mm Schraubenschlüssel INVACARE ®... -
Seite 17: Winkelverstellung, Feinjustierung
Innenseite wieder fest. Halten Sie dabei die Schrauben (A) mit dem Inbusschlüssel fest an ihrer Positon. Je weiter die Rückenstütze nach hinten Werkzeug: 4 mm Inbusschlüssel geneigt ist, desto größer ist das Kipprisiko. Wir 10 mm Schraubenschlüssel empfehlen den Einsatz des Kippschutzes. INVACARE ®... -
Seite 18: Höhenverstellung
Gehen Sie wie folgt vor: Lösen und entfernen Sie die Schrauben (A) und die kleine Kunststoffklammer hinten an der Rück- enlehne. Stellen Sie die gewünschte Höhe ein und ziehen Sie die Schrauben wieder fest. Werkzeug: 4 mm Inbusschlüssel INVACARE ®... -
Seite 19: Armlehnen/Spritzschutz
Bedarf fest. Lösen Sie nicht die beiden mittleren Schrau- ben. Sie sind die Befestigung für die Auf- nahme am Rahmen. Werkzeug: 5 mm Inbusschlüssel Passen Sie auf, dass Sie sich nicht die Finger zwischen Armstütze/Schmutzfänger und Reifen einklemmen. INVACARE ®... -
Seite 20: Bremsen
(seitlich oder zwischen den Beinen) bis zum Anschlag ziehen. Lösen Sie die Bremse durch Zurückdrücken des Bremshebels (seitlich oder zwischen den Beinen). Passen Sie auf, dass Sie sich nicht die Finger zwischen Bremse und Reifen einklemmen. INVACARE ®... -
Seite 21: Hinterräder
Ihrer eigenen Sicherheit wichtig. RADSTURZ Die Hinterradbefestigungsplatte für den Radsturz wird genauso montiert und eingestellt wie die Original-Hinterradbefestigungsplatte. 1. Stellen Sie sicher, dass die Rippen (A) der Hinterra- dplatte und die Schrägung (B) des Radsturzblocks nach unten zeigen. INVACARE ®... -
Seite 22: Lenkräder
5 mm Inbusschlüssel in die Sechskantlöcher (C) und stellen den gewünschten Winkel ein. Ziehen Sie die Muttern (A) wieder fest. Prüfen Sie, ob alle Laufräder nach der Anpas- sung wieder sicher befestigt sind. Werkzeug: 4 mm Inbusschlüssel 5 mm Inbusschlüssel 10 mm Schraubenschlüssel INVACARE ®... -
Seite 23: Rollstuhlhöhen
XLT ACTIVE XLT Active (75gr) 22" A B CD L=75 L=110 L=150 75 (3") 41-42 75 (3") 41-42 100 (4") 41-42 100 (4") 41-42 75 (3") 41-42 125 (5") 41-42 100 (4") 41-42 125 (5") 41-42 140 (5,5") 41-42 75 (3") 41-42 125 (5") - Seite 24 XLT DyNAMIC XLT Dynamic (90gr) 22" A B C D L=75 L=110 L=150 75 (3") 75 (3") 100 (4") 41-42 100 (4") 41-42 75 (3") 41-42 125 (5") 41-42 100 (4") 41-42 * D3 (SD40) 125 (5") 41-42 * D3-5 (SD40) 140 (5,5")
- Seite 25 XLT SWING XLT Swing 22" A B CD L=75 L=110 L=150 75 (3") 41-42 75 (3") 41-42 100 (4") 41-42 100 (4") 41-42 75 (3") 41-42 125 (5") 41-42 100 (4") 41-42 125 (5") 41-42 140 (5,5") 41-42 75 (3") 41-42 125 (5")
-
Seite 26: Zubehör
Risiko, dass Sie sich die Finger zwischen dem Gehäuse der Anti-Kipphilfe und dem Rohr Stellen Sie vor dem Gebrauch sicher, dass einklemmen. die Anti-Kipphilfe sicher arretiert ist. Vergessen Sie nie, die Anti-Kipphilfe herunter zu klappen. Ansonsten besteht das Risiko, dass der Rollstuhl kippt. INVACARE ®... -
Seite 27: Trommelbremse Für Begleitperson
Ziehen Sie den Bremshebel und den Feststeller nach oben. Dann lassen Sie den Bremshebel wieder los. 3. Lösen der Bremse Drücken Sie den Bremshebel nach unten. Der Feststeller löst sich automatisch. Falsche Einstellungen oder fehlerhafte Bedi- enung der Bremsen können die Bremsleis- tung verringern. INVACARE ®... -
Seite 28: Amputationsbeinstütze
Höhe ein und ziehen Sie die Stern- schraube wieder fest. 2. Wenn das Loch (A) kurz über der Befestigung sichtbar ist, befindet sich der Schiebegriff in der korrekten Feststellposition. Stellen Sie vor dem Gebrauch sicher, dass die Schiebegriffe sicher befestigt sind. INVACARE ®... -
Seite 29: Wegklappbare Schiebegriffe
3. Ziehen Sie den Griff nach oben, bis er einrastet. Stellen Sie sicher, dass die Griffe eingerastet sind, damit Sie beim Schieben des Rollstuhls nicht aus Versehen wieder nach unten klap- pen können. BECKENGURT Der Beckengurt wird an den Rohren unter dem Sitz (A) befestigt. INVACARE ®... -
Seite 30: Transport
Transport Der Invacare® XLT ist einfach zu transportieren. Viele Teile sind abnehmbar, sodass der Rollstuhl schmaler und leichter wird. 1. Nehmen Sie als erstes die Armlehnen ab. Hochklappbare Armlehnen Drücken Sie den Knopf (A) und schwenken Sie die Armlehne nach oben. Halten Sie die Armlehne leicht nach vorn (B) und nehmen Sie sie gerade nach oben ab. -
Seite 31: Transport Von Rollstühlen In Automobilen
Feste 80º Alu2003 Hinterrad: 24” Luft Lenkrad: 125 x 27 mm Zubehör: Nackenstütze, Beckengurt und Antikipp Vorrichtung Das verwendete Rückhaltesystem muß ISO-10542 zugelassen sein. Invacare hat sich entschlossen, ® ® mit Unwin zusammenzuarbeiten, einem bekannten Qualitätshersteller für Rollstuhlrückhaltesysteme. INVACARE ®... - Seite 32 Feste 80º Alu2003 Hinterrad: 24” Luft Lenkrad: 125 x 27 mm Zubehör: Nackenstütze, Beckengurt und Antikipp Vorrichtung Das verwendete Rückhaltesystem muß ISO-10542 zugelassen sein. Invacare hat sich entschlossen, ® ® mit Unwin zusammenzuarbeiten, einem bekannten Qualitätshersteller für Rollstuhlrückhaltesysteme. INVACARE ®...
- Seite 33 Feste 80º Alu2003 Hinterrad: 24” Luft Lenkrad: 125 x 27 mm Zubehör: Nackenstütze, Beckengurt und Antikipp Vorrichtung Das verwendete Rückhaltesystem muß ISO-10542 zugelassen sein. Invacare hat sich entschlossen, ® ® mit Unwin zusammenzuarbeiten, einem bekannten Qualitätshersteller für Rollstuhlrückhaltesysteme. INVACARE ®...
-
Seite 34: Wichtige Hinweise
Zusätzliches Rollstuhlzubehör muss entweder am Stuhl gesichert werden oder vom Rollstuhl entfernt und sicher im Fahrzeug verstaut werden (z. B. Therapietische, usw.) • Es dürfen ohne die schriftliche Genehmigung von Invacare keine Änderungen oder Ergänzungen an Konstruktions- oder Rahmenteilen vorgenommen werden.. • Zusätzlich zu dem 3-Punkt-Sicherheitsgurt muss dem Rollstuhlfahrer ein am Rollstuhl verankerter Beckengurt angelegt werden. -
Seite 35: Arten Der Sicheren Befestigung
C. Beckengurt und 3-Punkte-Sicherheitsgurt 1. Prüfen Sie, ob der Beckengurt korrekt am Roll- stuhl befestigt ist, passen Sie die Länge an und legen Sie den Gurt um den Nutzer. 2. Legen Sie dem Rollstuhlnutzer den 3-Punkt- Sicherheitsgurt an. INVACARE ®... -
Seite 36: Sicherheitshinweise Und Antriebstechnik
Greifreifen. Denken Sie daran, dass die Greifreifen durch die Reibung heiß werden und Ihre Hände dadurch verletzt werden können. Versuchen Sie, die Gefällestrecke in einer möglichst geraden Linie zu befahren, ändern Sie nicht die Richtung und fahren Sie nicht im Zick-Zack. INVACARE ®... -
Seite 37: Überwinden Einer Bordsteinkante
Sie den Rollstuhl über die Kanten der Stufen langsam Stufe für Stufe nach unten. Halten Sie den Rollstuhl niemals an den abnehm- baren Armlehnen oder Beinstützen fest. Heben Sie den Rollstuhl nur an den oben genannten Teilen an und halten Sie Ihren Rücken dabei so gerade wie möglich. INVACARE ®... -
Seite 38: Garantie
Gewicht als das max. Nutzergewicht von 125 kg verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Die Garantie tritt nur in Kraft, wenn den Wartungsvorschriften Folge geleistet wurde. Wartung Ihr Invacare® Rollstuhl ist einfach zu reinigen und pflegen. Halten Sie sich nur an die nachfolgenden Anweisungen. Reinigung •... -
Seite 39: Unfälle Und Beinaheunfälle
Personenschäden geführt hat oder geführt haben könnte. Außerdem müssen die zuständigen Behörden informiert werden. Test und Zulassungen Ihr Invacare® Rollstuhl wurde vom HI in Schweden und vom TÜV Süd in Deutschland getestet und zugelassen. Er ist gemäß der EG-Direktive für medizinisch-technische Geräte mit dem CE-Zeichen versehen. -
Seite 40: Hersteller
Tel: (34)(0)972 49 32 00, Fax: (34)(0)972 49 32 20, contactsp@invacare.com France: Invacare Poirier SAS, Route de St Roch, F-37230 Fondettes Tél. : (33)(0)2 47 62 64 66, Fax : (33)(0)2 47 42 12 24, contactfr@invacare.com Ireland: Invacare Ireland Ltd, Unit 5 Seatown Business Campus, Seatown Road, Swords, County Dublin Tel: (353)1 810 7084, Fax: (353)1 810 7085, eire@invacare.com...
