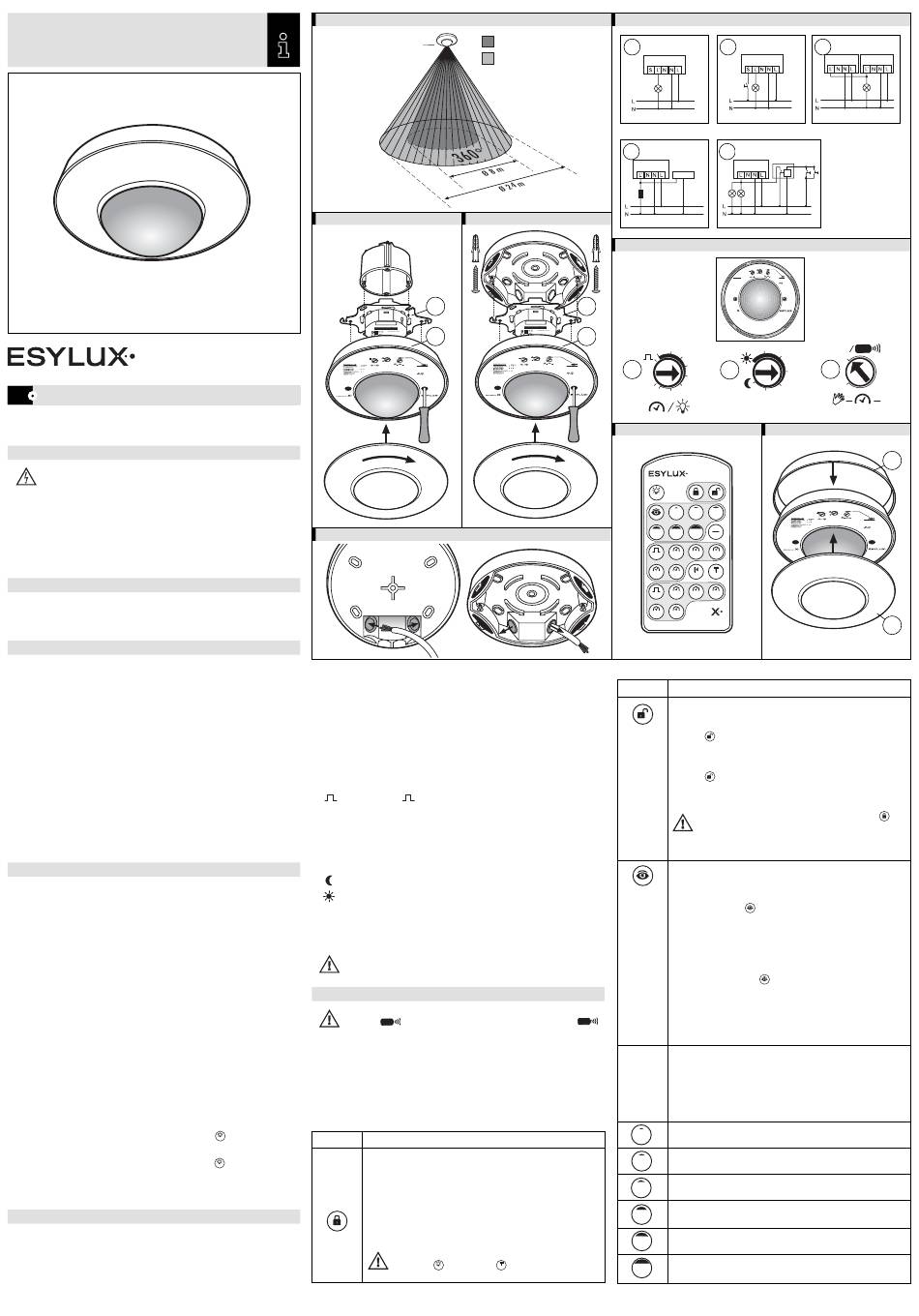

ESYLUX MD 360i/24 Montageanleitung

BEWEGUNGSMELDER
D
BEWEGUNGSMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes.
Um ein einwandfreies Funktionieren zu gewährleisten lesen Sie bitte diese Bedienungsanleitung sorgfältig
durch und bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn
anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden
kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten
Betrieb zu sichern.
2 • BESCHREIBUNG
Der ESYLUX MD 360i/24 ist ein Bewegungsmelder mit 360° Erfassungsbereich für die
Deckenmontage. Mit großer Reichweite von bis zu 24 m im Durchmesser für vielfältige
Einsatzmöglichkeiten. Bedarfsgerechtes Schalten der Beleuchtung, somit spürbare
Verringerung der Energiekosten.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Die empfohlene Montagehöhe beträgt 2,50 - 3 m. Mit steigender Montagehöhe wird
die Reichweite größer, die Empfindlichkeit wird jedoch kleiner. Die Bewegung quer zum
Melder ist optimal für eine Auslösung. Bei einem direkten und frontalen Zugehen ist es
für den Melder schwieriger eine Bewegung zu erkennen, somit ist die Reichweite deutlich
geringer.
• Die Platzierung des Melders sollte entsprechend den räumlichen Gegebenheiten und
Anforderungen erfolgen. (Abb. 1 (1) Frontal zum Melder (2) Quer zum Melder)
• Vor der Montage des Produktes ist die Netzspannung freizuschalten. Der MD 360i/24 ist in
der Standard-Ausführung für die Unterputzmontage ausgelegt (Abb. 2).
Netzteil (Powerbox Abb. 2a) gemäß Anschlussplan (Abb. 5) anschließen und in der UP-Dose
befestigen.
(5.1) Standardbetrieb
(5.2) Standardbetrieb mit zusätzlicher Ansteuerung durch einen Taster
(5.3) Parallelbetrieb von max. 8 Geräten
(5.4) Bei Schaltung von Induktivitäten kann der Einsatz eines Löschgliedes (A) erforderlich sein
(5.5) Parallelschaltung und Treppenlichtautomat
• Für die Aufputzmontage wird eine AP-Dose (Zubehör) benötigt (Abb. 4). AP-Dose an der
Decke mit entsprechenden Dübel und Schrauben ausreichend befestigen (Abb. 3).
Netzteil (Powerbox Abb. 3a) gemäß Anschlussplan (Abb. 5) anschließen und in der
AP-Dose, durch anziehen der beiden Schrauben, befestigen (Abb. 3).
• Sensorteil durch leichten Druck auf das Netzteil aufstecken und die beiden Schrauben
festziehen.
4 • INBETRIEBNAHME
Der Melder wird in der Einstellung Werksprogramm/fernbedienbar ausgeliefert und ist
somit sofort betriebsbereit. Individuelle Einstellungen können einfach per Fernbedienung
(Abb. 7) vorgenommem werden oder manuell über Einstellelemente (Abb. 6a - 6c) durch
umschalten des Wahlschalters (Abb. 6c). Eine Fehlbedienung kann somit ausgeschlossen
werden.
• Netzspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 60 Sek.
Die rote LED signalisiert den Zustand des Kanal = Beleuchtung.
Rote LED blinkt langsam (f = 1 Hz) = EEPROM ist leer.
Rote LED blinkt schnell (f = 4 Hz) = EEPROM hat Daten aus Fernbedienungs-
Einstellung gespeichert. Angeschlossene Beleuchtung ist eingeschaltet.
• LED-Anzeige nach warm-up
Das Umgebungslicht liegt unterhalb des voreingestellten Lichtwertes © danach ist die
LED als Anzeige für die Bewegungserfassung aktiv = 2 x kurzes blitzen je erfasster
Bewegung (rote LED). Angeschlossene Beleuchtung ist eingeschaltet.
Das Umgebungslicht liegt über dem voreingestellten Lichtwert © die rote LED ist aus.
Keine Anzeige der Bewegungserfassung. Angeschlossene Beleuchtung ist aus.
4.1 Betrieb
Die Beleuchtung wird automatisch angeschaltet wenn der Melder durch Bewegung
ausgelöst wurde und das Umgebungslicht den voreingestellten Lichtwert unterschritten hat.
Das Licht wird automatisch ausgeschaltet bei Abwesenheit von Bewegungen und wenn
die voreingestellte Nachlaufzeit abgelaufen ist.
4.2 Manuelle Beleuchtungssteuerung
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung Taste
Betätigen des externen Tasters (Taster – Arbeitsstrom – mit N-Leiter-Anschluss), welcher
mit der „S"-Klemme des Melders verbunden ist, eingeschaltet werden (Abb. 5.2).
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung Taste
des externen Tasters ausgeschaltet werden. Die Beleuchtung bleibt solange ausgeschaltet
bzw. eingeschaltet wie der Melder noch eine Bewegung erfasst. Nach Erfassen der
letzten Bewegung, kehrt der Melder erst zum vorherigen Einstellmodus zurück nachdem
die Nachlaufzeit abgelaufen ist.
5 • EINSTELLUNG PER EINSTELLELEMENTE
Die manuelle Einstellung kann nur erfolgen wenn der Betriebswahlschalter (Abb. 6c) auf dem Hand-Symbol
steht.
• Betriebswahlschalter (Abb. 6c)
Steht der Pfeil auf „Hand" arbeitet der Melder in Abhängigkeit der Einstellelemente.
Steht der Pfeil auf „Auto" arbeitet der Melder wie folgt
a) Noch keine Werte mittels Fernbedienung eingegeben = in Abhängigkeit des
Werksprogrammes:
ABB. 1
ABB. 2
• MD 360i/24
•
www.esylux.com
30 min. 16
10
5
2
Test 1
15 sec. 30 min.
ABB. 4
• Werksprogramm:
Lux-Wert: Durchgangsbereich (ca. 100 Lux)
Zeiteinstellung: 5 Min.
b) In Abhängigkeit der Einstellungen per IR-Fernbedienung
• Einsteller: Nachlaufzeit = Beleuchtung (Abb. 6a)
Die Zeit kann zwischen 15 Sek. und 30 Min. gewählt werden
TEST: Steht der Pfeil auf „TEST" ist der „Testmodus" gewählt, d. h.:
• Der Lichtwert ist deaktiviert.
• Sobald der Melder durch Bewegung ausgelöst wurde, leuchtet die rote LED
sowie die angeschlossene Beleuchtung wiederholt im Rhythmus 1 Sek. EIN,
2 Sek. AUS.
: Steht der Pfeil auf
• Der Melder reagiert auf Bewegungen sowie auf den voreingestellten
Umgebungslichtwert.
• Sobald der Melder durch Bewegung ausgelöst wurde, wird die rote LED und die
Beleuchtung für 1 Sek. eingeschaltet und dann für 9 Sek. ausgeschaltet.
• Einsteller: Lichtwerte LUX = Beleuchtung (Abb. 6b)
Die Lichtwerte können zwischen 5 Lux und 2000 Lux gewählt werden.
: Lichtwert beträgt ca. 5 Lux
: Tag-/Nachtbetrieb
Zur Erleichterung ist die Skalierung in Anwendungsbereiche eingeteilt:
• Durchgangsbereiche
• Arbeitsbereiche
• Tätigkeiten mit hohem Lichtbedarf =
HINWEIS: Wird beim Drehen des LUX-Reglers (ausgehend vom Mond-Symbol) der aktuelle
Umgebungslichtwert erreicht, wird dies durch das Aufleuchten der roten LED angezeigt
(LED ist somit Einstellhilfe). Die LED erlischt nach 30 Sek. automatisch.
6 • EINSTELLUNG PER FERNBEDIENUNG
Hinweis: Um die Fernbedienung Mobil-PDi/MDi nutzen zu können, muss der Betriebswahlschalter
auf „
Auto RC
und sind noch keine Parameter per Fernbedienung eingegeben, arbeitet das Gerät nach dem
voreingestelltem Werksprogramm.
Sämtliche Eingaben per Fernbedienung werden dauerhaft gespeichert. Bei Stromausfall
bleiben die Werte erhalten.
Mit der Fernbedienung Mobil-PDi/MDi (Abb. 7) können Sie die Einstellungen bequem vom
Boden ohne Leiter und Werkzeug vornehmen. Für einen optimalen Empfang richten Sie
die Fernbedienung bei der Programmierung auf den Bewegungsmelder.
Bitte beachten Sie, dass bei direkter Sonneneinstrahlung die Standardreichweite von
ca. 6 m bedingt durch den Infrarotanteil der Sonne stark reduziert werden kann.
oder durch
Taste Funktionsbeschreibung
ON/OFF
Signalempfang:
oder durch Betätigen
- Die rote LED blinkt für 2 Sek. fi Das Signal von der Fernbedienung
ON/OFF
wurde verstanden.
- Die rote LED blitzt 2 x kurz fi das Signal von der Fernbedienung
wurde nicht verstanden.
Programmiermodus sperren
Durch Drücken dieser Taste wird der Programmiermodus beendet.
Melder reagiert nun automatisch entsprechend den eingestellten Werten.
1
2,50 m
2
ABB. 3
2a
2b
5
5 30 min. 16 4 Auto RC
4 Auto RC 10
5 3
3
2 2
2 Test 1
1 15 30 1 min. LUX
LUX sec. LUX
LUX Auto RC
• Werksprogramm
Default programme
LUX: Durchgangs-
bereich
Transfer area
: 5 min.
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
, ist „Kurzimpuls" gewählt, d. h.:
= 1 - 2 (40 - 200 Lux)
= 2 - 3 (200 - 600 Lux)
> 3 (> 600 Lux)
" gestellt werden (Abb. 7.1). Steht der Wahlschalter auf „
Auto
Hinweis: Im Modus „Programmiermodus gesperrt" sind nur die Tasten
LICHT ON/OFF und die Taste TEST bedienbar, alle anderen Tasten
ON/OFF TEST
sind gesperrt.
ABB. 5
5.1 5.2
5.4 5.5
A
ABB. 6
Potentiometer LUX
• Durchgangsbereiche
Transfer areas
Working areas • Arbeitsbereiche
• Tätigkeiten mit hohem = > 3
Lichtbedarf
Activities of high
lighting need
3a
www.esylux.com
3b
30 16
min.
10
5
Auto RC 6a 6b
• Werksprogramm
Default programme
LUX: Durchgangs-
bereich
Transfer area
: 5 min.
• Oder einstellbar per 2
Fernbedienung
Or adjustable via remote control
Test
1
min.
15 30
sec.
ABB. 7
ON/OFF
100 250 400
LUX LUX LUX
A
600 800
20 00
M
LUX LUX
LUX
1 2 min 5 min
min
PULSE
c1
10 15
min min
RESET TEST
1 min 5 min 15 min
PULSE
c2
30 60
min min
Mobil-PDi/MDi
Taste Funktionsbeschreibung
Programmiermodus öffnen
Durch Drücken dieser Taste wird der Programmiermodus geöffnet.
1. Die angeschlossene Beleuchtung ist aus.
- Taste drücken, Beleuchtung schaltet AN/AUS.
Die rote LED leuchtet permanent solange sich der Melder im
Programmiermodus befindet.
2. Die angeschlossene Beleuchtung ist an.
- Taste drücken, Beleuchtung schaltet AUS.
Die rote LED leuchtet permanent solange sich der Melder im
Programmiermodus befindet.
Hinweis: Wird der Programmiermodus nicht durch Drücken der Taste
geschlossen, schließt der Melder automatisch den Programmiermodus
10 Min. nach dem letzten Betätigen einer Taste.
Der Melder reagiert im Programmiermodus nicht auf Bewegungen.
Einlesen des aktuellen Umgebungslichtes als Ein-/Ausschaltwert für die Beleuchtung
• Der Bereich des aktuellen Umgebungslichtwertes (zwischen 5 - 2000 Lux) kann als
Schaltwert eingelesen werden.
Merke: Drücken Sie
ist. Schnelles blinken von der roten LED signalisiert, dass der aktuelle
Umgebungslichtwert zu hell ist (> 2000 Lux) oder zu dunkel (< 5 Lux),
d. h., der aktuelle Umgebungslichtwert kann nicht eingelesen werden.
• Aktuelle Lichtverhältnisse einlesen als Einschaltwert
(wenn die Beleuchtung ausgeschaltet ist)
Methode des Einlesens: Wenn der gewünschte Umgebungslichtwert
erreicht ist, drücken Sie
gesperrt ist.
Quittierung des empfangenen Signales: angeschlossene Beleuchtung
schaltet EIN für 2 Sek. und rote LED blinkt langsam.
Ist der Einlesevorgang erfolgreich beendet, schaltet die Beleuchtung
"
RC
AUS und die rote LED leuchtet wieder permanent.
Beim Betätigen der Tasten Lichtwerte (LUX) wird das Signal wie folgt quittiert:
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet EIN/AUS. Die rote LED blinkt
für 2 Sek.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet AUS/EIN. Die rote LED blinkt
für 2 Sek.
100
Fester Einschaltwert (100 Lux)
LUX
250
Fester Einschaltwert (250 Lux)
LUX
400
Fester Einschaltwert (400 Lux)
LUX
600
Fester Einschaltwert (600 Lux)
LUX
800
Fester Einschaltwert (800 Lux)
LUX
20 00
Fester Einschaltwert (2000 Lux)
LUX
5.3
t
5
30 min. 16 4 Auto RC
10
5 3
2 2
Test 1 1
15 sec. 30 min. LUX
LUX Auto RC
Position
= 1 - 2 • Werksprogramm Default programme
LUX: Durchgangs-
= 2 - 3 bereich
Transfer area
: 5 min.
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
5
Auto RC
4
6c
3
2
1
LUX
LUX
ABB. 8
8b
30 16 5 4
min. 10 Auto RC
5 3
2
2
Test 1 min. 1
15 sec. 30 LUX LUX
Auto RC
• Werksprogramm
Default programme
LUX: Durchgangs-
bereich
Transfer area
: 5 min.
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
8a
während die IR-Fernbedienung nicht gesperrt
während die IR-Fernbedienung nicht
