Wenn diese Schaltfläche nicht aufgerufen werden kann, wird das Passwort für die Verbindung
aus dem Passwort-Feld der Schaltfläche „Unit properties" (siehe Seite 21) verwendetet.
Hinweis: Das voreingestellte Passwort des R-Log-Moduls lautet 000000000000 (zwölf Nullen).

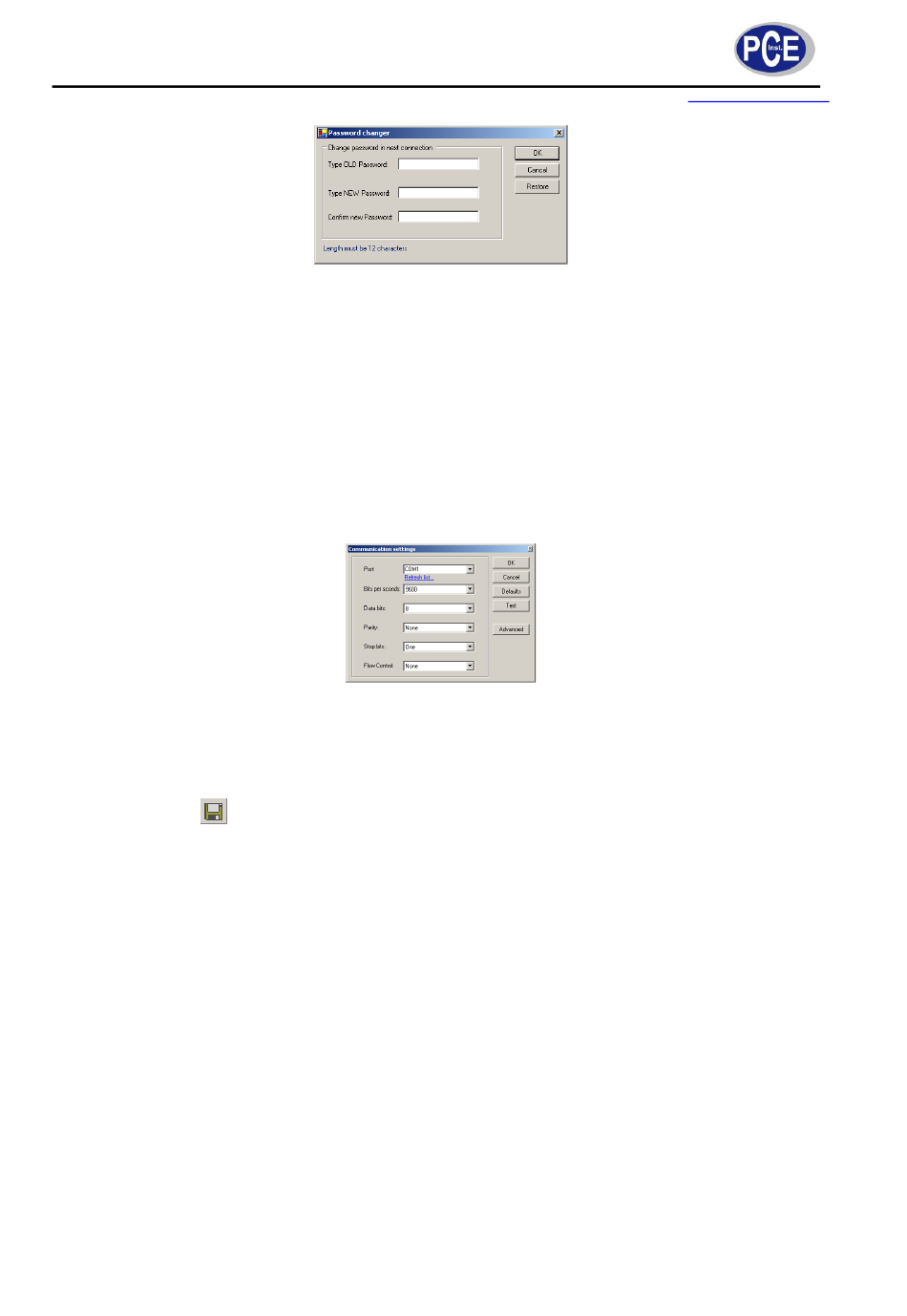

b. In das Feld „Type OLD Password" geben Sie Ihr altes Passwort ein.
c. In das Feld „Type NEW Password" geben Sie Ihr neues Passwort ein. Das neue Passwort
muss genau 12 Zeichen lang sein.
d. In das Feld „Confirm new Password" geben Sie erneut das neue Passwort ein.
e. Klicken Sie „OK". Das neue Passwort wird nach dem erfolgreichen Download aktiviert.
12. Klicken Sie den Button „Settings" um die Schaltfläche „Communication settings" zu öffnen. Wenn
nötig ändern Sie die Parameter durch Nutzung der Dropdown-Listen.
13. Klicken Sie „Start Download"
Hinweis: Die Daten werden auf das R-Log-Modul geladen. Wenn der Vorgang erfolgreich abgeschlossen
wurde, bekommen Sie eine Benachrichtigung.
14. Klicken Sie
im Projekt gespeichert.
Hinweis: Vergewissern Sie sich stets jede Veränderung welche Sie vorgenommen haben auch zu
speichern.
6.13 Daten (Konfiguration) vom R-Log-Modul empfangen
Sie können die Konfiguration des R-Log-Moduls auf Ihren PC laden. Dieser Vorgang wird als Upload
bezeichnet. Für diesen Upload gibt es zwei Möglichkeiten:
a. via seriellem RS232-Kabel
b. via GSM-Netzwerk
Die Vorgehensweise beim Upload entspricht prinzipiell der des Downloads, kann jedoch ausschließlich
über die Registerkarte „Communication" erfolgen.
Um die Daten eines R-Log-Moduls zu empfangen:
1. Betätigen Sie den Knotenpunkt vor dem Punkt „Units" in der Ordnerliste der Projektoberfläche um
alle Module aufzulisten.
2. Wählen Sie das Modul auf welches Sie die Konfiguration laden möchten und wechseln Sie auf
die Registerkarte „Communication".
3. Klicken Sie „Start" im Bereich „Receive configuration from unit (overwrite current)".
BETRIEBSANLEITUNG
oder „File" > „Save" um die Einstellungen zu sichern. Das neue R-Log-Modul wird
42
