Reparaturanweisungen
Combi 94, Combi 103
WARNUNG!
Bei Arbeiten am Schneidwerk
Schutzbrille und
Schutzhandschuhe tragen.
Diese Schneidwerke sind daran zu erkennen, dass
sich die Flansche der Lagergehäuse auf der
Unterseite des Schneidwerkgehäuses befinden.
1. Das obere Gehäuse des Schneidwerks
entfernen, siehe „Riemenwechsel am
Schneidwerk Combi 94, 103, 112".
2. Die Spannfeder (1) des Keilriemens lösen und
den Riemen abziehen.
3. Die Schraube, die die Riemenscheibe (2) hält,
einige Umdrehungen lockern. Das Messer mit
einem Holzstück blokkieren oder die
Riemenscheibe mit z. B. einem Ölfilterabzieher
gegenhalten.
4. Die Muttern des Lagergehäuses auf der
Oberseite der Abdeckung entfernen. Beachten,
dass die Einheit mit der Riemenscheibe zur
Schneidwerkabdekkung hin liegt.
5. Einen Holzklotz unter die
Schneidwerkabdeckung stellen, sodass das
Messer nicht auf dem Boden aufliegt. Zum
Entfernen der Riemenscheibe auf die
Schraube klopfen. Nicht so fest schlagen, dass
die Abdeckung deformiert wird. Eine
festsitzende Riemenscheibe kann mit einer
Heißluftpistole erwärmt werden. Möglichst
keinen Abzieher benutzen, da dieser die
Riemenscheibe deformieren kann. Den Keil
nicht verlieren, der zwischen Riemenscheibe
und Achse sitzt.
56
– Deutsch

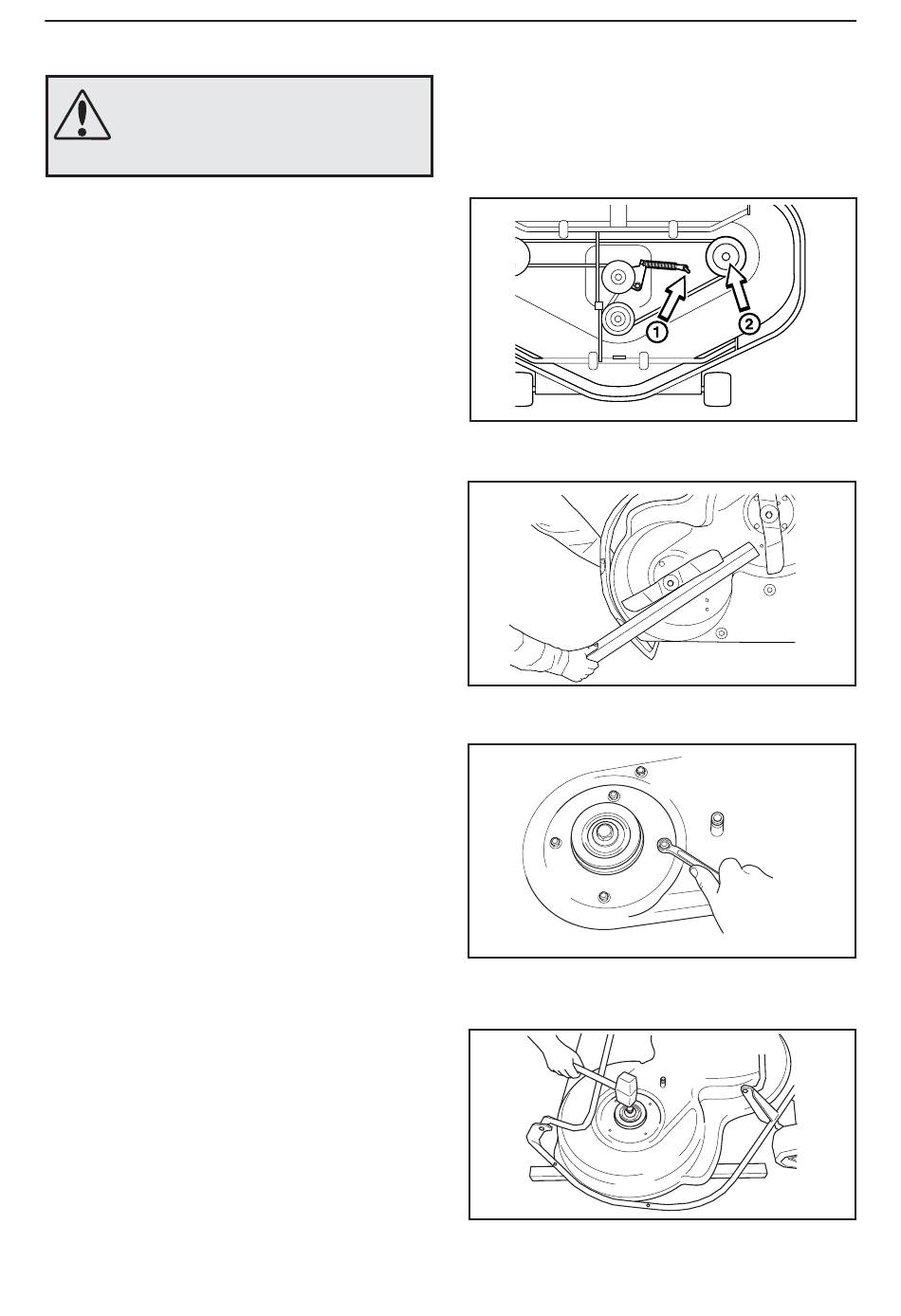

Riemenspannfeder und Riemenscheibe
Blockieren der Messer
Die Muttern des Lagergehäuses
Mit einem Holzklotz unter das Gehäuse klopfen
