MONTAGEANLEITUNG
GEBRAUCHSANLEITUNG UND MONTAGE
SCHNUR ❙ GURT ❙ KURBEL ❙ MOTOR

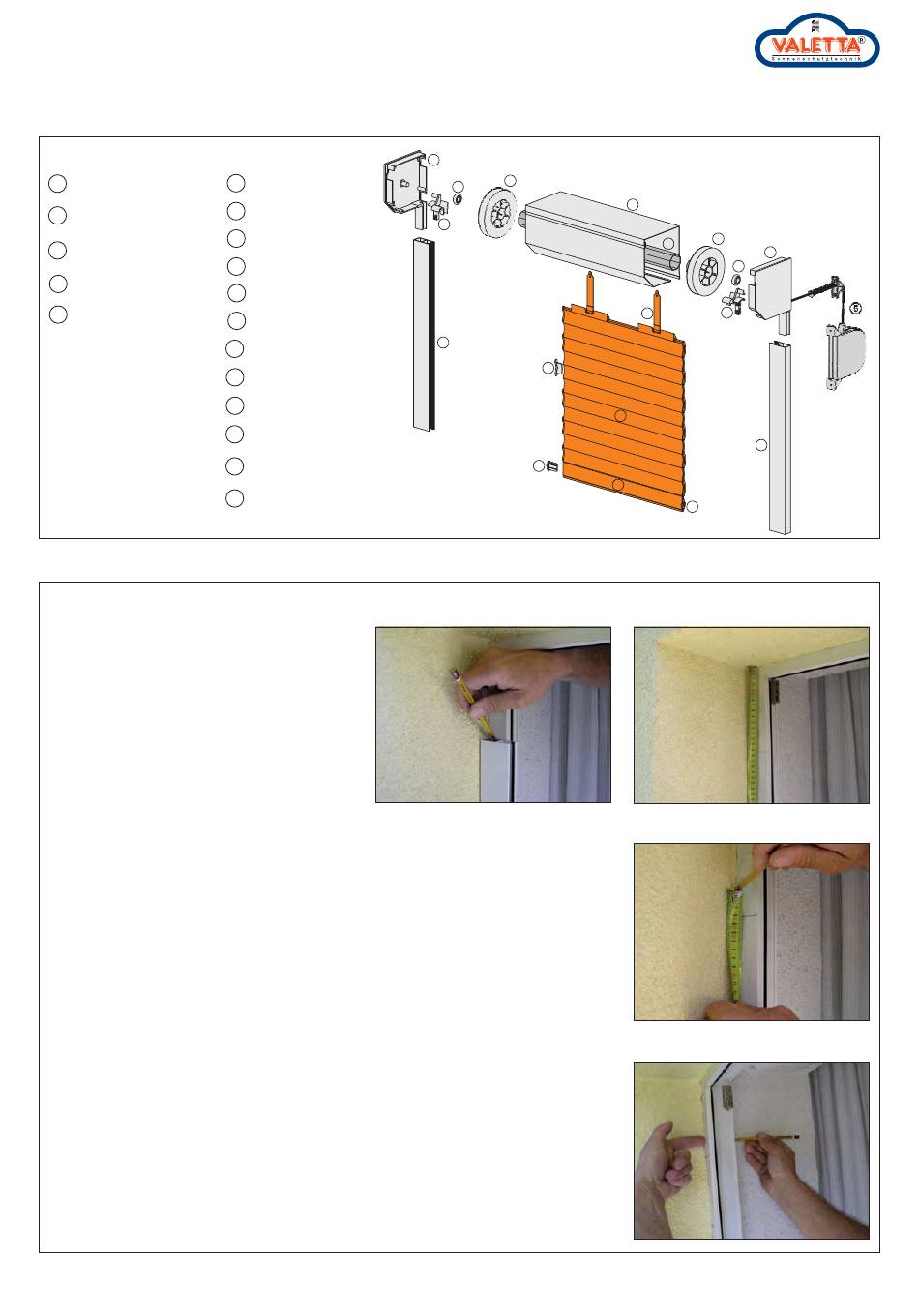

4. KONTROLLE DER WARE:
Rollladenpanzer
1
2
Rollladen-Führungsschiene
3
Rollladen-Welle
4
Rollladen-Kasten
5
Bedienungs- und An-
triebs-
elemente (Abb. = Schnur-
bedienung mit Schnur-
wickler).
5. BOHRUNG FÜR GURT-/ SCHNURDURCHFÜHRUNG ANZEICHNEN:
Maß von Rollladen-Unterkante
bis Bedienungsaustritt messen.
Um die Bohrung für die Gurt- oder Schnurdurchführung zu ermitteln, stellen Sie eine
Führungsschiene vor den Fensterstock und gegen die Laibung (s. Abb.).
Mit einem geeigneten Messmaterial (Rollmeter, ...) wie in der Abb., die
Position der Bohrung anzeichnen.
23 mm vom Ende der Führungsschiene nach oben = Mitte Gurt.
15 mm von Außenkante bis Mitte Gurt ergibt Schnittpunkt für die Bohrung.
Dieses Maß nach innen übertragen.
(ACHTUNG: Bei waagrechter Durchführung darauf achten, ob Platz für
Umlenkrolle innen vorhanden, sonst entsprechend schräg nach unten die
Bohrung anzeichnen siehe Abb.).
6 / 13
FÜR VALETTA ROLLLÄDEN
11
Rollladen-Profil
12
Arretierung
13
Endstab
14
Oberer Endschlag
15
Aufhängung
21
Führungsschiene
31
Welle
32 Mini-Kunststoffkapsel
33
Kugellager
41
Blende
Blendenkappe
42
Einlaufstutzen,
43
2-teilig jederzeit aus-
wechselbar
D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N .
42
5
33
43
21
12
14
Technische Änderungen vorbehalten / Stand September 2013
41
5
31
42
33
43
15
11
21
13
14
