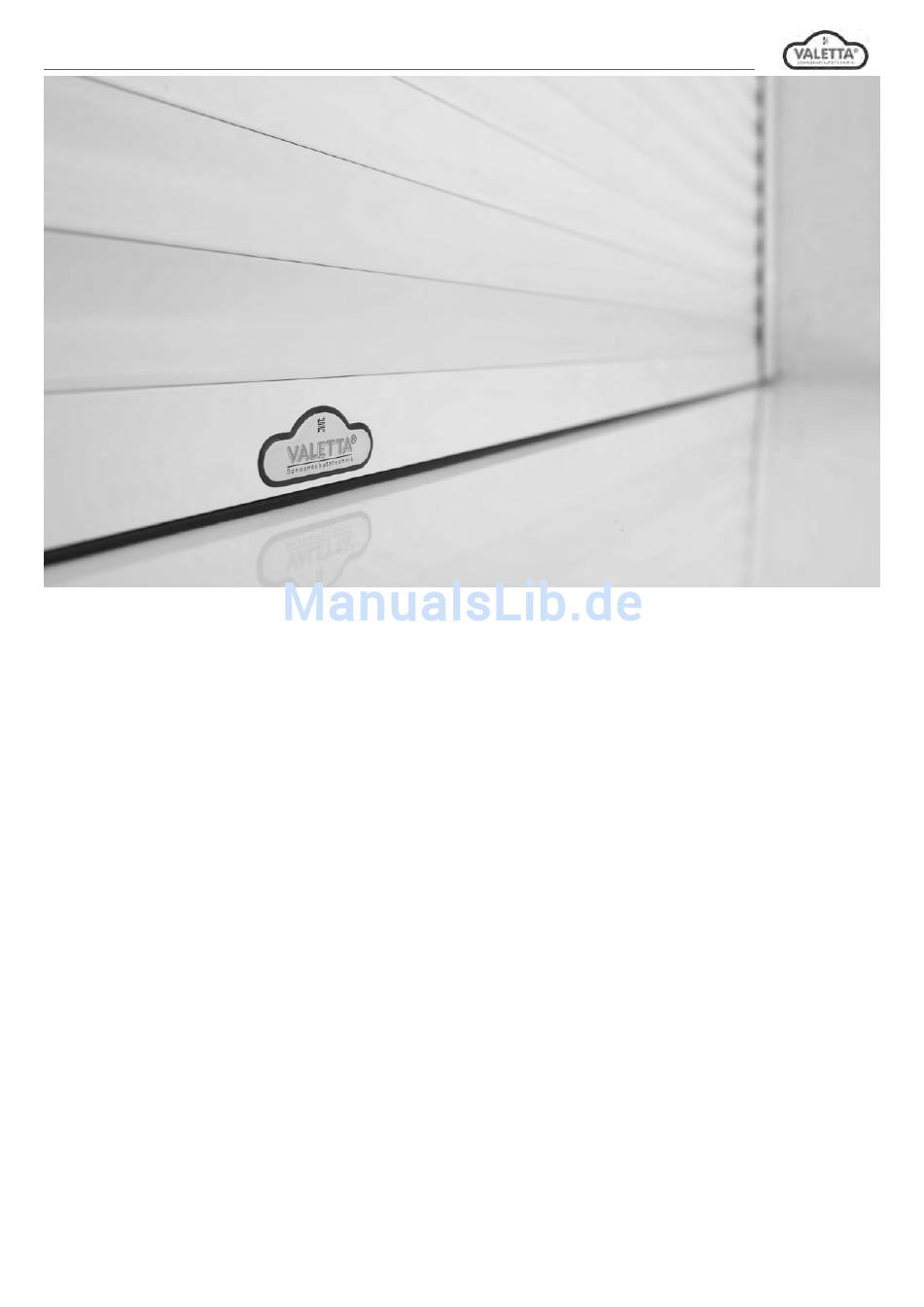

MONTAGEANLEITUNG ROLLLADEN
Bitte lesen Sie die Bedienungs- und Wartungsanleitung für VALETTA Rollläden aufmerksam durch und beachten Sie vor allem die
Sicherheitshinweise. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der Gewährleistung.
Bewahren Sie diese Anleitung bis zur Entsorgung gut auf bzw. geben Sie diese beim Verkauf mit. Die Anleitung enthält auch wichtige Hinweise zur
Wartung und Instandsetzung. Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit.
Dieser Rollladenbehang wurde Ihnen vom Fachhandel geliefert und eingebaut. Reparaturen und Demontage dürfen nur durch dafür ausgebildetes
Fachpersonal erfolgen. Nehmen Sie selbst keine Veränderungen am Produkt vor. Eine sichere Handhabung ist sonst nicht mehr gewährleistet.
Dargestellte Abbildungen sind exemplarisch.
EINE REGELMÄSSIGE WARTUNG UND PFLEGE ERHÖHT DIE LEBENSDAUER DES ROLLLADENS!
WARTUNG:
Überprüfen Sie regelmäßig den Rollladen und die Bedienelemente auf Verschleiß oder Beschädigung und das Produkt auf Standfestigkeit. Lassen
Sie verschlissene oder beschädigte Teile bzw. Inspektionen oder Wartungsarbeiten rechtzeitig und nur vom Fachbetrieb ersetzen bzw. reparieren.
Benutzen Sie den Rollladen nicht, wenn eine Reparatur erforderlich ist. Wenden Sie sich an den Fachbetrieb.
PFLEGE:
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberfläche des Rollladens regelmäßig zur reinigen. Die Verwendung von
ätzenden oder aggressiven, scheuernden Reinigungsmitteln kann die Oberfläche des Rollladens zerstören.
Entfernen sie Schmutz oder Gegenstände in den Führungsschienen.
Die Oberfläche des Rollladens, beschichtete Elemente wie Kasten, Führungsschienen und Profile können Sie mit sauberen Wasser bzw. benutzen Sie
spezielle oder handelsübliche Haushaltsreiniger für die Reinigung. Verwenden Sie einen weichen Schwamm und viel sauberes Wasser.
Setzen Sie den Rollladen nicht über längere Zeit Baufeuchte aus. Insbesondere aggressives Schwitzwasser durch Fertigputz oder Anstrichmittel
können zu Korrosionsschäden im Antrieb oder bei den Bedienungselementen führen.
ACHTUNG:
Zwecksentfremdete Belastungen beeinträchtigen Funktion und Sicherheit der Rollläden. Bei Fehlbedienung und unsachgemäßen Gebrauch erlischt
der Garantieanspruch. Wenn Insektenschutzgitter aus der Führungsschiene geraten, Insektenschutz nicht bedienen! (-> kein Produktfehler!)
Seite 1
_Rev.1/2017
Technische Änderungen vorbehalten.
