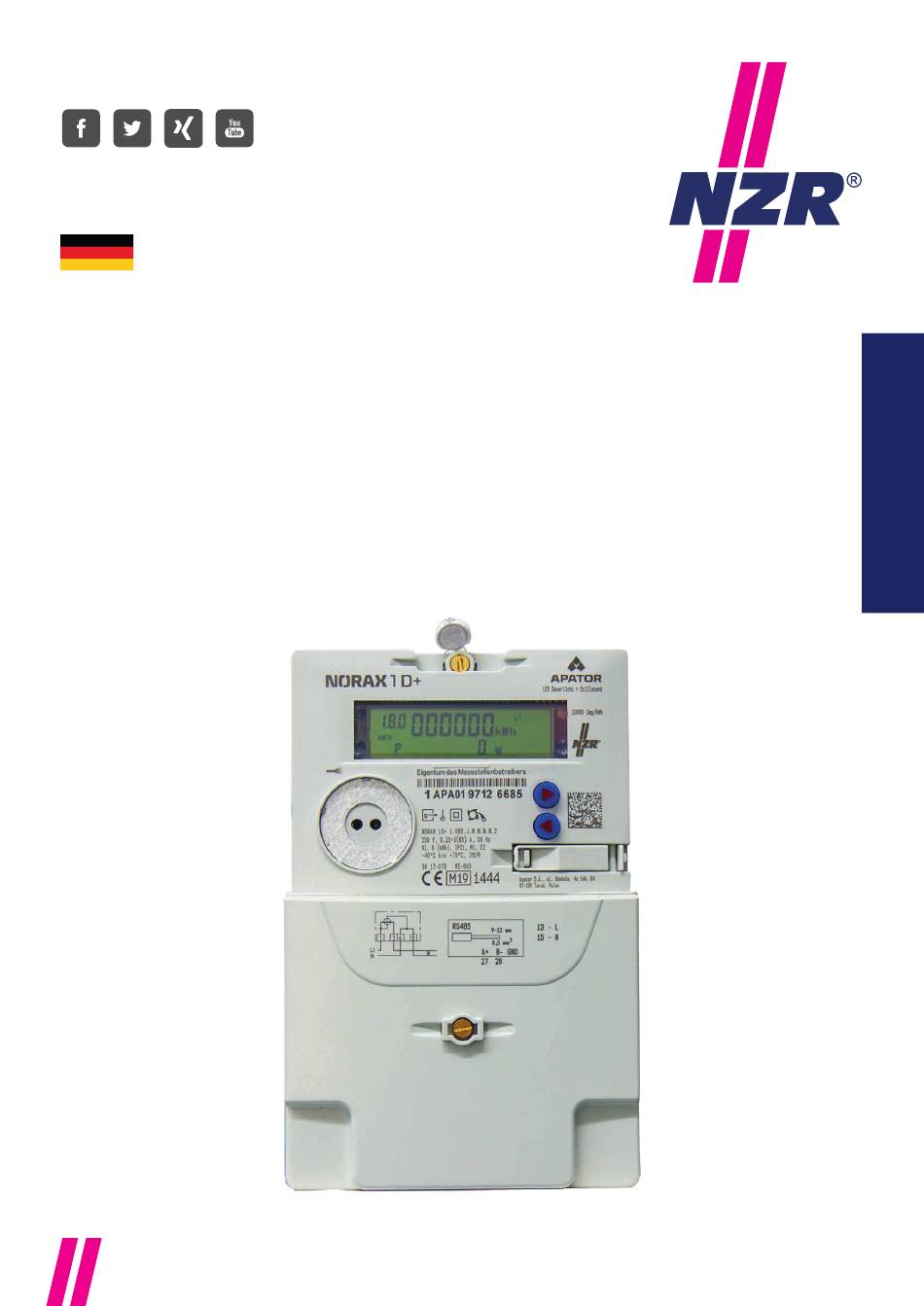

- Seite 1 www.nzr.de Stand: 7/2020 Bedienungsanleitung NORAX1D+ mME Wechselstromzähler Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Beschreibung ......................2 Inbetriebnahme ..........................4 Sicherheitshinweis .........................4 Installationsort ........................5 Einbau ............................5 Vorgehensweise und Installationsprüfungen ..............5 Bedienung ............................6 Displayanzeige ........................6 Nutzung der Bedientasten ....................10 Prüfmodus ..........................10 Anzeige Historische Werte ....................12 Anzeige von Betriebszuständen ..................15 Optischer Prüfausgang ....................... 15 Anschlussschaltbild ........................ -
Seite 3: Produktbeschreibung

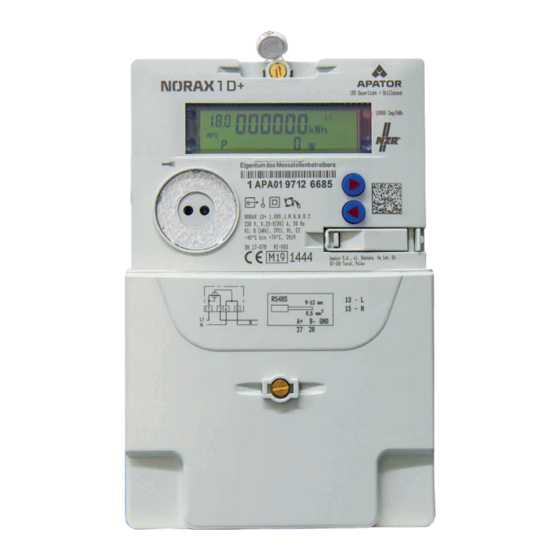

Produktbeschreibung Der NORAX 1D+ verfügt über folgende Eigenschaften und Funktionen: • Ein- oder Zweirichtungsmessung der Wirkenergie • Messung der Momentanleistung • Messung der Blindenergie als Option • historische Verbrauchswerte (bis 730 Tage, 104 Wochen, 24 Monate und 2 Jahre) • Pin-geschützt, unabhängige Register für Energierichtung A+ und A-, Bedienung mittels Taste oder Taschenlampe •... -
Seite 4: Inbetriebnahme
2. Inbetriebnahme Sicherheitshinweis Der Zähler erfüllt bei bestimmungsgemäßer Verwendung alle gesetzlich an ihn gestellten Sicherheitsanforderungen. Eine Verwendung außerhalb seiner Bestimmung kann Be- manipulierte oder nasse Zähler dürfen nicht installiert und/oder in Betrieb genommen werden. Der Zähler darf nur entsprechend seiner Bestimmung eingesetzt werden. Arbeiten an elektrischen Anlagen dürfen nur von dafür ausgebildeten Personen durchgeführt werden. -
Seite 5: Einbau
Einbau Die Installation des Zählers darf nur im spannungs- und stromlosen Zustand erfolgen. Für den Einbau sind die einschlägigen Normen, Sicherheitsvorschriften und -maßnahmen zu beachten, anzuwenden und einzuhalten. Nach Aufklappen bzw. Entfernen des Klemmendeckels besteht die Gefahr der Berührung mit Strom führenden Teilen Vorgehensweise und Installationsprüfungen: Prüfung, ob Netzspannung der Zählerspannung entspricht und der zu erfassende Strom... -
Seite 6: Bedienung
3. Bedienung Displayanzeige Das Display besteht aus folgenden Anzeigeelementen: Phasenanzeige: Als Wechselstromzähler wird auf dem NORAX 1D+ ausschließlich die Phase L1 dargestellt. Richtungsanzeige: Die Richtungsanzeige zeigt, ob aktuelle Energie bezogen (+A) oder in das Stromnetz ge- liefert (-A) wird. ter Energie wechselt das Element Kommunikation: Zeigt das vorhanden sein einer Kommunikation über die Kommunikationsschnittstelle an: •... -
Seite 7: Displaytest
In der Startsequenz bei Spannungswiederkehr zeigt der Zähler folgende Parameter an: Displaytest Anzeige aller Segmente, obere und untere Reihe abwechselnd, ca. 12 s Firmware-Version eichrechtlich relevante Software (Beispiel): Anzeigedauer ca. 5s Firmware-Prüfsumme CRC eichrechtlich relevante Software (Beispiel): Anzeigedauer ca. 5s Firmware-Version der Parametrierung: Anzeigedau- er ca. - Seite 8 Im Betrieb ist die Grundreihefolge der angezeigten Werte von der Ausstattung des Zählers sowie der Parametrierung abhängig. Bei einem Bezugszähler werden angezeigt: Verbrauchsanzeige Verbrauchsanzeige +A (Tarif 1, 1.8.1) Verbrauchsanzeige +A (Tarif 2, 1.8.2) Anzeige wechselt alle 10s zwischen den Darstellungen NZR –...
- Seite 9 Bei einem Zweirichtungszähler werden angezeigt: Verbrauchsanzeige Verbrauchsanzeige +A (Tarif 1, 1.8.1) Verbrauchsanzeige +A (Tarif 2, 1.8.2) Verbrauchsanzeige Verbrauchsanzeige -A (Tarif 1, 2.8.1) Verbrauchsanzeige -A (Tarif 2, 2.8.2) Anzeige wechselt alle 10s zwischen den Darstellungen NZR – Ihr Partner für Energiemessung...
-
Seite 10: Nutzung Der Bedientasten
Die Momentanleistung (P) in der unteren Zeile wird angezeigt, sobald diese Funktion mit der Schnittstelle (LMN oder SML) aktiviert ist. Bei aktiviertem PIN-Schutz wird die Momen- tanleistung nicht angezeigt, bei deaktiviertem PIN-Schutz wird sie dauerhaft angezeigt. Im Auslieferungszustand ist der NORAX 1D+ durch einen zufälligen 4-stelligen PIN-Code geschützt. -
Seite 11: Infoanzeige
Infoanzeige Datenformat 6.0, Einheit kWh Infoanzeige Datenformat 6.0, Einheit kWh Infoanzeige Wirkleistung (P, 16.7.0), Datenformat 6,0, Einheit W Infoanzeige Spannung (12.7.0), Datenformat 3.1, Einheit V Infoanzeige Leistung (11.7.0), Datenformat 3.2, Einheit A Infoanzeige Momentannetzfrequenz (14.7.0) Datenformat 2.1 Die Anzahl der Daten kann kleiner sein - parametrisiert nach den Anforderungen des Kunden. -
Seite 12: Prüfmodus
Prüfmodus Durch gleichzeitiges Drücken der Bedientasten für ca. 5 Sekunden gelangt man in den Prüfmodus, der durch das Symbol „§“ markiert ist. Mit diesem Modus können der Firmwarestand und deren CRC-Checksumme, der Parametrierungstand mit dessen CRC- Checksumme, die Werte der Register sowie die Fehler gezeigt werden. Die Darstelung der Registerwerte erfolgt mit höherer Genauigkeit. -
Seite 13: Momentanleistung
Momentanleistung: Anzeige der aktuellen Leistung Verbrauch: Der Verbrauch seit der letzten Nullstellung des Registers wird angezeigt. Nullstellung des Registers: Die Nullstellung des Registers setzt nur diesen Wert auf Null, nicht den akkumu- lierten Verbrauch. Tagesanzeige: Anzeige des Vortages Hinweis: In grau dargestellt die Anzeige von historischen Tageswerten, hier -2, gleich Vorvorgestern;... - Seite 14 Anzeige Monatswerte: Anzeige von Monatswerten, bis zu -24 Monaten zurück. Anzeige von Jahreswerten: Anzeige von Jahreswerten, bis zu 2 Jahre zurück. Löschung der historischen Werte: Ein langer Tastendruck löscht die histori- schen Verbrauchswerte. Der Bestätigungswert der erfolgreichen Löschung ist „Clr on“. Infoanzeige: Aktiviert („on“) die perma- nente Anzeige der Momentanleistung.
-
Seite 15: Anzeige Von Betriebszuständen
4. Optischer Prüfausgang Der infrarote, optische Prüfausgang nach DIN EN 62056-21 kann mit einem entsprechen- den Lesekopf (z. B. NZR 78050004) ausgelesen werden. Die Daten sind nicht verschlüsselt. Liegt die Leistung unterhalb der Anlaufschwelle, leuchtet die LED des Prüfausgangs durch- gehend. -
Seite 16: Anschlussschaltbild
5. Anschlussschaltbild 6. Entsorgung Unsere Geschäftsprozesse sehen in der Regel vor, dass wir bzw. die von uns eingesetzten bzw. Ende der Nutzungsdauer wieder mitnehmen und fachgerecht entsorgen. Alternativ können die Altgeräte und Zubehör auch bei unserer Betriebsstätte in 49196 Bad Laer, Heideweg 33, kostenlos abgegeben werden. NZR stellt in jedem Fall die fachge- rechte Entsorgung sicher. -
Seite 17: Technische Daten
7. Technische Daten Bezeichnung NORAX 1D+ Messprinzip direktmessend Messsystem 2 Leiter Messspannung 1x230 Messstrom (I) (5)60 Lieferung und Bezug (+A / -A), Messart 2-Tarif, Wirkenergie Genauigkeit Formfaktor 3-Punkt Eigenverbrauch < 0,6 / <1,5 Impulswertigkeit LED 10000 Mechanische Umgebungsbedingungen Elektromechanische Umgebungsbedingungen Relative Luftfeuchtigkeit 95%, nicht kondensierend Schutzklasse (DIN EN 50470) -
Seite 18: Konformitätserklärung
8. Konformitätserklärung (Beispiel, individuelle EU-Konformitätserklärung liegt Zähler bei.) EU-KONFORMITÄTSERKLÄRUNG Nr WZ0133103/2020 33103 1. Gerätemodell NORAX 1D+ Index 63-085721-023 Seriennummer 1APA01 97509376 - 1APA01 97509450 PA01 97509450 2. Name und Anschrift C4, 87- C4, 87- des Herstellers 3. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller rmitätserklärung trägt der H 4. - Seite 19 NZR – Ihr Partner für Energiemessung...
-
