ÖFFENTLICH
Bedienungsanleitung moderne Messeinrichtung (digitaler Stromzähler)
Typ: APOX+ 3.HZ.SLP.D.060.4.T.N (Zweirichtungszähler für Bezug und Lieferung)
Hersteller: Apator GmbH

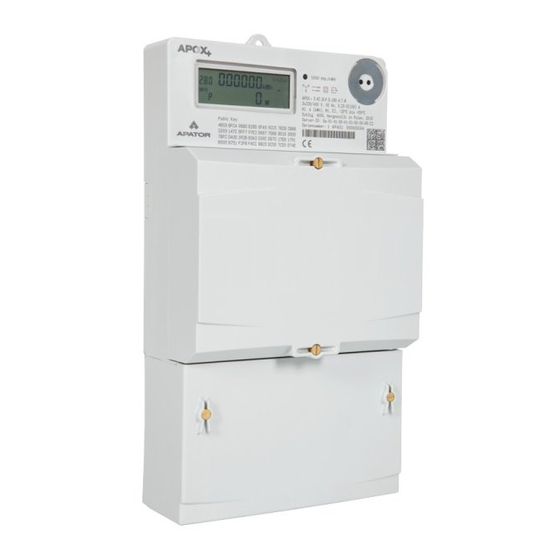

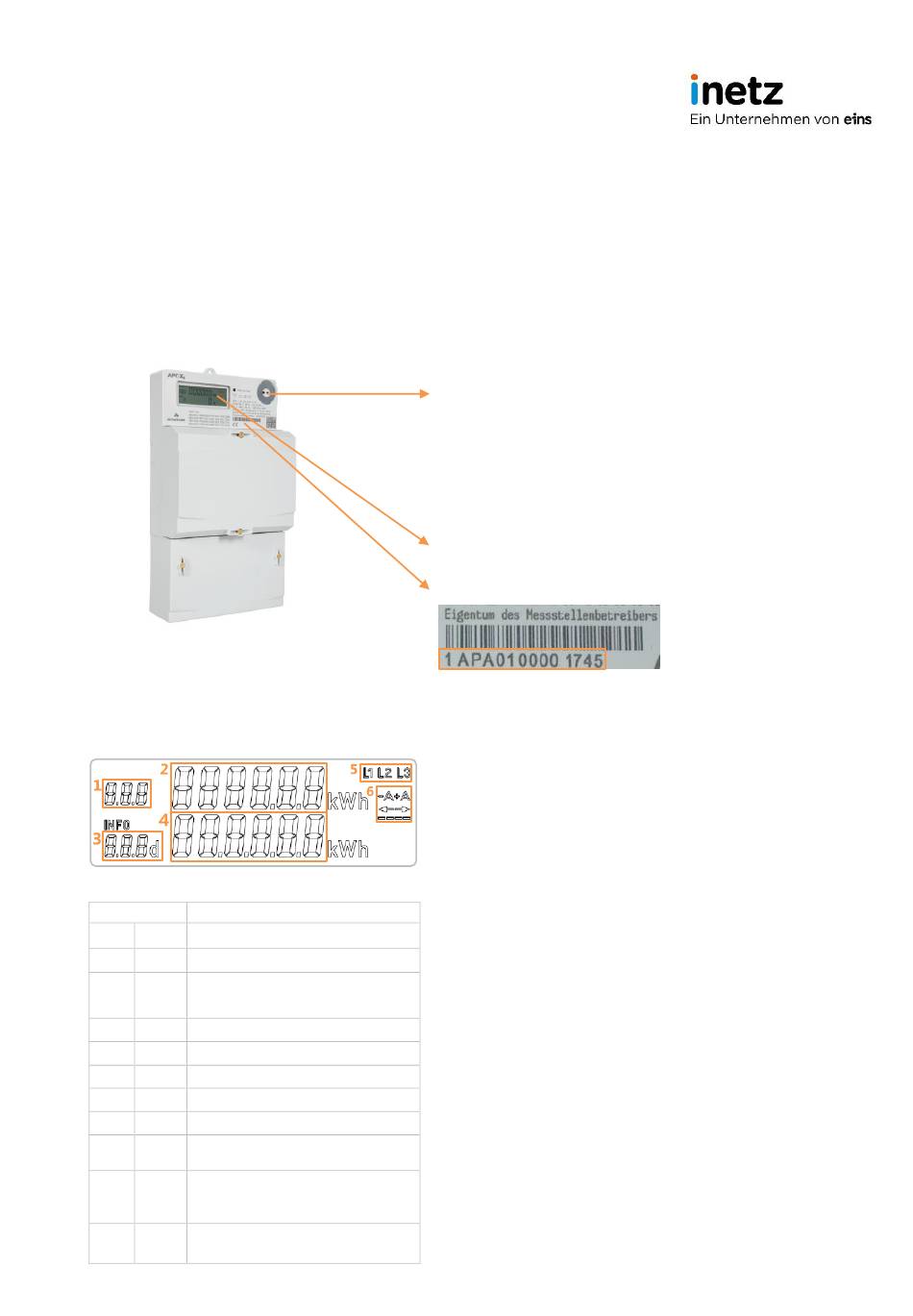

Übersicht moderne Messeinrichtung
Beispielhafte Abbildung, Abweichungen und
Änderungen vorbehalten
Erläuterung zum Display
3 Infokennzeichen für untere Displayzeile:
Kennzeichen Bedeutung
Pin
Eingabe PIN
P
Momentanleistung
Verbrauch/Lieferung über eigenen
E
Zeitraum
E
CLr
Löschen eigener Zeitraum
1d
Verbrauch/Lieferung letzte 24 Stunden
7d
Verbrauch/Lieferung letzte 7 Tage
30d
Verbrauch/Lieferung letzte 30 Tage
365d
Verbrauch/Lieferung letzte 365 Tage
Löschen historischer Verbrauchs- und
HIS
CLr
Lieferungswerte
Deaktivierung/Aktivierung von Zusatz-
on/
InF
informationen der optischen Info-
OFF
Schnittstelle
on/
Pin
Deaktivierung/Aktivierung PIN-Schutz
OFF
Bedienungsanleitung moderne Messeinrichtung Typ APOX+ 3.HZ.SLP.D.060.4.T.N, Stand 10/2019
Optischer Lichtsensor
der Momentanleistung und historischer Verbrauchswerte
Hinweis: Der optische Lichtsensor kann beispielsweise durch das
Anleuchten mit einer Taschenlampe oder mit der LED eines
Smartphones bedient werden.
Display
mit zwei Displayzeilen
14-stellige
Zählernummer
1 Tarif-Kennziffer:
0
lerstandes für den Gesamtenergieverbrauch, 2.8.0 kennzeichnet
die Anzeige des Zählerstandes für die Gesamtenergielieferung
2 Obere Displayzeile:
Zählerstandes in Kilowattstunden [kWh] ohne Nachkomma-
stelle (1.8.0 und 2.8.0 aller 10 Sekunden wechselnd)
4 Untere Displayzeile:
[W] und historischer Verbrauchs- u. Lieferwerte in Kilowattstun-
den [kWh] mit einer Nachkommastelle nach Eingabe der PIN
Hinweis: Die Werte in der unteren Displayzeile dienen nur zu Ih-
rer Information und können nicht zu Abrechnungszwecken her-
angezogen werden.
5 Phasenanzeige:
für Drehstrom müssen alle 3 Phasen L1 L2 L3 angezeigt werden
6 Anzeige Energierichtung:
und ein Pfeil nach rechts sichtbar, bei Energielieferung werden
-A und ein Pfeil nach links sichtbar, zusätzlich ersetzt eine Bal-
kenanzeige die bisher sich drehende Läuferscheibe
für die Eingabe der PIN und zum Aufruf
1.8.0 kennzeichnet die Anzeige des Zäh-
Anzeige des abrechnungsrelevanten
Anzeige der Momentanleistung in Watt
Überwachung der Spannungsversorgung,
Bei Energieverbrauch werden +A
1/4
