Betriebs- und Montageanleitung:

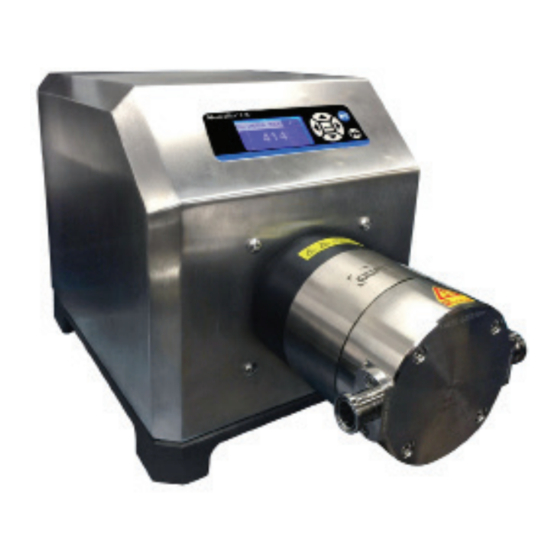

QUATTROFLOW 1200S
MULTIPLE-USE QUATERNÄRE
4-KOLBEN-
MEMBRANPUMPE
Modellnr.
74000-53
Ausgabe 05
A-1299-7370
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Masterflex QUATTROFLOW 1200S
Inhaltszusammenfassung für Masterflex QUATTROFLOW 1200S

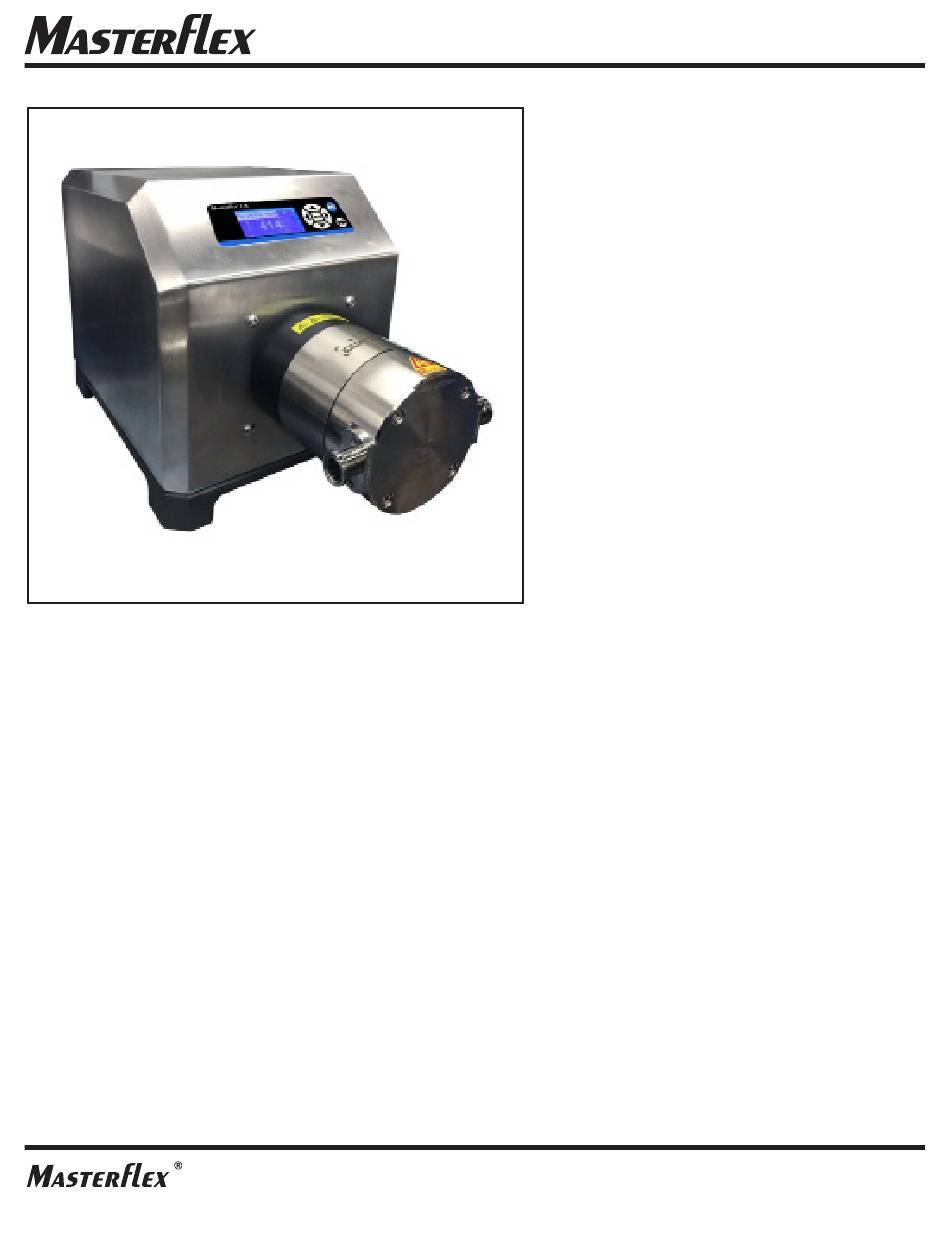

- Seite 1 ® Betriebs- und Montageanleitung: QUATTROFLOW 1200S MULTIPLE-USE QUATERNÄRE 4-KOLBEN- MEMBRANPUMPE Modellnr. 74000-53 Modell 74000-53 Ausgabe 05 A-1299-7370 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
- Seite 2 Vorwort © Cole-Parmer Instrument Company. Alle Rechte vorbehalten. Masterflex - Reg TM Cole-Parmer Instrument Company. © 2019 ALMATEC. Quattroflow ist ein Markenzeichen der ALMATEC MASCHINBAU GmbH. Markenzeichen mit dem Symbol ® in dieser Publikation sind in den USA und anderen Ländern eingetragen.
- Seite 3 Richtlinien und Sicherheitsanweisungen. ACHTUNG: Bei allen Wartungsarbeiten muss darauf geachtet werden, dass eine explosive Atmosphäre vermieden wird. Wir empfehlen entsprechende Schutzvorrichtungen. Die Quattroflow 1200S darf nicht in explosionsgeschützten Bereichen eingesetzt werden. Spezielle Versionen der „ATEX“ -Anwendungen sind verfügbar. Bitte wenden Sie sich an den Hersteller.
-
Seite 5: Inhaltsverzeichnis
TECHNISCHE DATEN ......... .7-1 Masterflex... -
Seite 7: Kapitel 1 Allgemeines
Allgemeines Kapitel 1 Einführung Diese Bedienungsanleitung gilt für die Quattroflow 1200S Pumpe. Wir haften nicht für Schäden, die aufgrund der Nichteinhaltung der Bedienungsanleitung und der Einsatzbedingungen auftreten! Aus Sicherheitsgründen empfehlen wir nur Original- Ersatzteile. Die Verwendung anderer Ersatzteile kann die Haftung für Folgen und Sekundärschaden durch den Einsatz solcher Teile nichtig machen. -
Seite 8: Kennzeichnung Der Pumpe
Sie die Pumpe einschalten. Sie finden das Typenetikett jeder Quattroflow-Pumpe an de Unterseite der Pumpe. Die Seriennummer des Pumpenkopfs befindet sich an der Unterseite der Pumpe. Masterflex Pumpenantrieb Weitere Informationen zum Pumpenantriebssystem finden Sie auf diesem Flash-Laufwerk oder im Internet . -
Seite 9: Kapitel 2 Qf1200S Pumpenbeschreibung
- Förderpumpen für Dispergiergeräte - Förderpumpe zum Füllen von Maschinen Allgemeine Beschreibung Die Quattroflow 1200S Pumpe ist eine 4-Kolben-Membranpumpe. Die vier Bereiche des Pumpenmenbrans schwingen hin und her. Diese gegengleiche der Maschine Bewegung wird von einer Anschlussplatte erzeugt, die auf einem Kugellager sitzt. -
Seite 10: Inbetriebnahme
Beschreibung der angepasst werden. Maschine (Fortsetzung) Die Quattroflow 1200S -Pumpe ist eine selbstansaugende Pumpe und kann trocken laufen. Die Pumpenkammer enthält keine drehenden Teile, die ein Erhitzen des Produkts oder der abgegebenen Partikel auslösen könnten. Der Pumpenmotor ist auf einer Edelstahl-Grundplatte montiert. Falls die Pumpe nicht auf der Grundplatte eingesetzt wird, sondern auf einem Rahmen, ist eine senkrechte Montageposition möglich. -
Seite 11: Reinigung (Cip)
C (266°F) für eine Dauer von 30 min. Halten Sie sich dabei an die Anweisungen des Autoklav-Herstellers. Bitte vergewissern Sie sich, dass die Pumpenkammer beim Autoklavieren nicht auf dem Klemmring aufsitzt. Der Klemmring sollte beim Autoklavieren nicht geladen sein. Masterflex A-1299-7370... -
Seite 12: Steaming In Place (Sip)
Abkühlung der Pumpe sollte mit Luft erfolgen. Je nach SIP-Bedingungen kann es notwendig, die Instandhaltungsintervalle für die Elastomere stark zu verkürzen. Drehmomente zum Festziehen (10 Nm, 7,4 lb-ft) der vorderen Schrauben der Pumpenkammer müssen nach jedem SIP-Zyklus geprüft werden. 2-4 A-1299-7370 Masterflex... -
Seite 13: Kapitel 3 Sicherheit
- Leckagen gefährlicher Produkte müssen ohne Gefahren für Menschen und die Umwelt beseitigt werden. Alle geltenden Gesetze müssen eingehalten werden. - Gefahren durch elektrische Energie müssen ausgeschlossen werden (für Details siehe die Vorschriften der VDE und des jeweiligen Energieversorgungsverbandes vor Ort). Masterflex A-1299-7370... -
Seite 14: Anweisungen Zu Sicherheit, Wartung, Inspektion Und Montage
• Verfahren für Retouren von Pumpen: Gemäß der Anforderungen unserer 14001-Zertifizierung muss jeder Pumpe, die zu Diagnose- oder Wartungszwecken an Masterflex oder ALMATEC zurück geschickt wird, ein ausgefülltes Dekontaminationblatt beigefügt werden. Ansonsten kann die Pumpe nicht bearbeitet werden. Das Dekontaminationsblatt ist dieser Anleitung beigefügt. Btte achten Sie auf weitere Sicherheitsvorschriften. - Seite 15 Bauteile führen. Wenden Sie sich bei Zweifeln an den Hersteller! • Der Betrieb der Pumpe in feuchter oder aggressiver Luft kann Schaden am Motor und dem Steuergerät verursachen. • Das Steuergerät sollte nicht mit Wasser in Berührung kommen oder Wärmequellen ausgesetzt sein. Masterflex A-1299-7370...
-
Seite 16: Zusätzliche Sicherheitswarnungen
Prüfen Sie vor dem Einschalten des Stroms alle elektrischen Leitungen. • Eine explosive Atmosphäre muss während aller Wartungsarbeiten vermieden werden. Wir empfehlen entsprechende Schutzvorrichtungen. Die Quattroflow 1200S darf nicht in explosionsgeschützten Bereichen eingesetzt werden. Spezielle Versionen der „ATEX“ -Anwendungen sind verfügbar. Bitte wenden Sie sich an den Hersteller. -
Seite 17: Kapitel 4 Instandhaltung/Reparaturen
Ventile und O-Ringe) Wellen-Lager-Deckel- 1000 Betriebsstunden, Ersatz der kompletten Einheit (kontaktieren Einheit mindestens einmal pro Jahr Sie Masterflex für eine Bestellnummer) . Motor Siehe Instandhaltungskapitel für den Antrieb Verbindungsstück Siehe Instandhaltungskapitel für den Antrieb Getriebe Siehe Instandhaltungskapitel für den Antrieb Je nach Umgebungsbedingungen (Druck, Temperatur, Fördermenge, SIP, etc.) kann es... -
Seite 18: Ersatz Der Membran, Der Ventile Und O-Ringe
M6 x 35 Klemmring M5 x 10 Pumpengehäuse Membran mit Halterungen Pumpenkammer abziehen . Membranabdeckung Ausgansventil Pumpengehäuse Ventilplatte ø O-Ring 85 x 3 ø O-Ring 45 x 3 M4 x 6 entfernen Ventilplatte Membran Einlassventile herausdrücken Membranhalterung 4-2 A-1299-7370 Masterflex... -
Seite 19: Remontage Der Pumpenkammer
Pumpenkammer abziehen . Ringantriebseinheit Pumpenkammer Bitte achten Sie auf die folgenden Drehmomente: Bild 10: Schrauben der Pumpenkammer 10 Nm (7,4 lb-ft) Bild 10: Schrauben an der Membranabdeckung 5 Nm (3,7 lb-ft) Bild 12: Schrauben des Klemmrings 6 Nm (4,4 lb-ft) Masterflex A-1299-7370... -
Seite 20: Auswechseln Der Lagereinheit
Kapitel 4 Instandhaltung/Reparaturen Auswechseln der Kontaktieren Sie Masterflex für das Instandhaltungs-Kit (5° Exzenterwelle) für QF1200S. Lagereinheit Der Ersatz der Lagereinheit kann vom Bediener vorgenommen werden. Die folgenden Illustrationen beschreiben den Vorgang Schritt für Schritt. Demontage der Ringantriebseinheit 1 . Lösen Sie die Schraube des Klemmrings innen . -
Seite 21: Montage Der Ringantriebsmutter
Bitte achten Sie auf die folgenden Drehmomente: Nach der Montage des Pumpenkopfs Bild 8: Schrauben der Pumpenkammer 10 Nm (7,4 lb-ft) (Abbildung 10) muss der Abstand zwischen den Bild 9: Schrauben des Klemmrings 6 Nm (4,4 lb-ft) Verbindungsstückhälften 1,5 mm (0,079-0,118 Zoll) betragen. A-1299-7370 Masterflex... -
Seite 23: Kapitel 5 Fehlerbehebung
Die Membran ist beschädigt (der Ablassdruck war zu hoch) – die Pumpenkammer ersetzen . Die O-Ringe zwischen der Ventilplatte und dem Pumpengehäuse sind defekt . Verbindungsstücke richtig ausrichten Die Klemmringschraube ist lose – reparieren! Siehe Antriebs-Bedienungsanleitung Pumpe hat nach SIP zu schnell abgekühlt; langsam abkühlende Raumtemperatur . A-1299-7370 Masterflex... -
Seite 25: Kapitel 6 Leistungsdiagramm
Bei Verwendung eines Getriebemotors: Pumpe U/min = Motor U/min x Untersetzungsverhältnis Exzenterwelle: 5° Motorenfrequenz [Hz] 1400 1200 1000 1000 1500 2000 Pumpendrehzahl [U/min] 0 bar 3 bar 6 bar Frequency Motor [Hz] 1000 1500 2000 Pumpendrehzahl [U/min] 0 psi 43 psi 87 psi A-1299-7370 Masterflex... -
Seite 27: Kapitel 7 Technische Daten
Pumpendrehzahl 5-1700 U/min Verbindungsspezifikation-Einlass (Standard) Verbindungsstück 3/4 Zoll TC Flanschdurchmesser 25 mm Innendurchmesser 15,75 mm Verbindungsspezifikation-Auslass(Standard) Verbindungsstück 3/4 Zoll TC Flanschdurchmesser 25 mm Innendurchmesser 15,75 mm Position der Verbindungsstücke Inline Anzahl der Fließrichtungen Durchmesser der Antriebswelle 17 mm A-1299-7370 Masterflex... - Seite 28 Größenangaben Pumpe mit Motor und Edelstahlgehäuse: Länge 445 mm (17,5 Zoll) Breite 280 mm (11 Zoll) Höhe 330 mm (13 Zoll) Gewicht Pumpe mit Motor und Gehäuse: Pumpe mit Motor und Edelstahlgehäuse 49 . 3 kg (22 . 4 lbs) Masterflex 7-2 A-1299-7370...
- Seite 30 ALMATEC Maschinenbau GmbH Carl-Friedrich-Gauss-Str. 5 D-47475 Kamp-Lintfort, Germany US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 6001 1-847-549-7600 | 1-847-381-7050 techinfo@masterflex.com | www.masterflex.com...
