ETT 312
EINBAUTERMINAL TOUCH
7

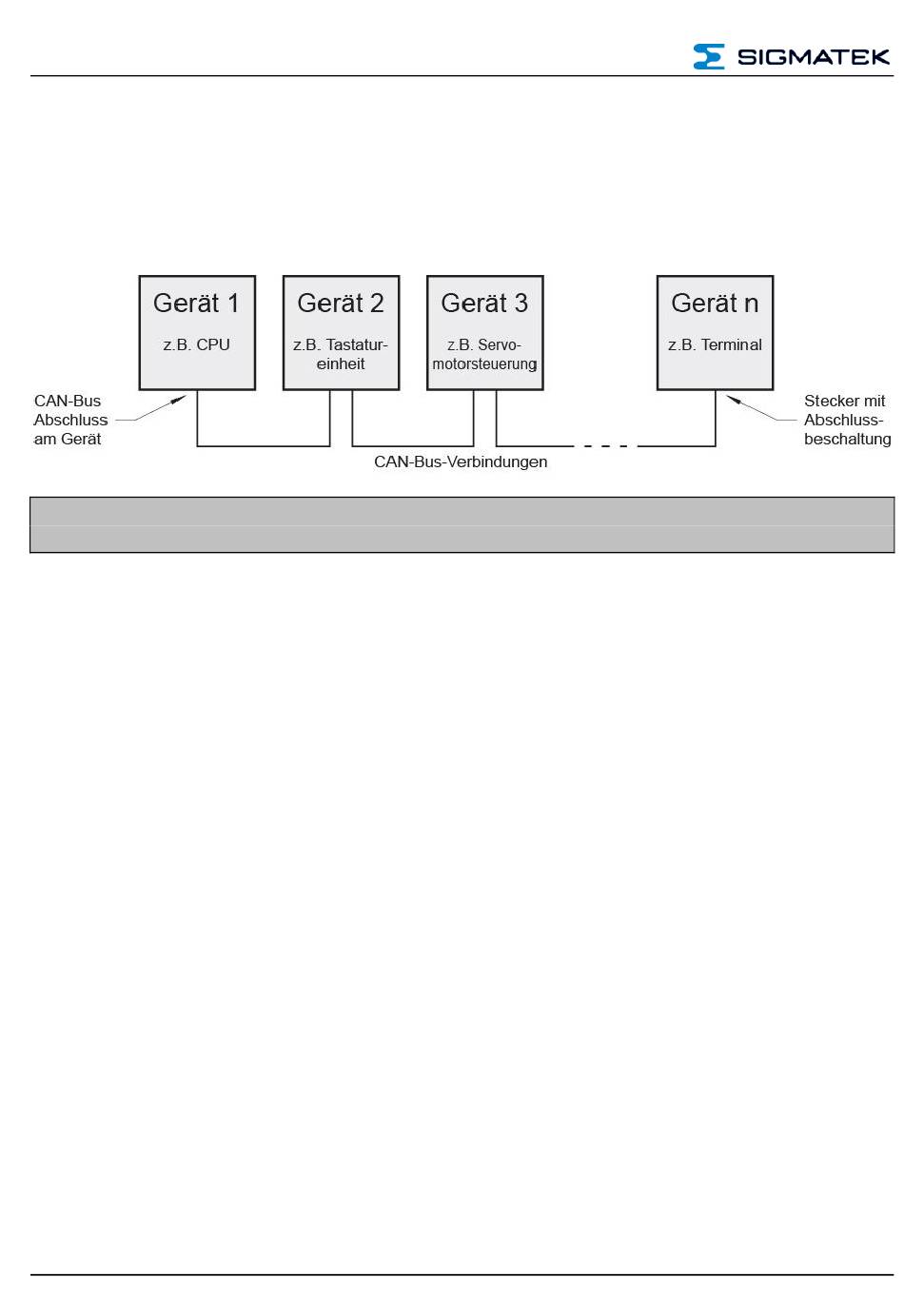

CAN-Bus Abschluss
An den beiden Endgeräten in einem CAN-Bus System muss ein Leitungsabschluss erfol-
gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver-
hindern. Für den CAN-Bus muss ein geschirmtes Anschlusskabel verwendet werden. Der
Schirm des Kabels ist niederohmig mit Erde zu verbinden.
Der Leitungsabschluss erfolgt durch einen 120 Widerstand am Gegenstecker zwi-
schen PIN 3 und PIN 4.
Seite 12
06.02.2019
