Strömungssensor

Werbung

Montageanleitung
Installation Instruction
Notice de Montage
R
Strömungssensor SF (Ex1)
Flow sensor SF (Ex1)
Sonde de débit SF (Ex1)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic SF Serie

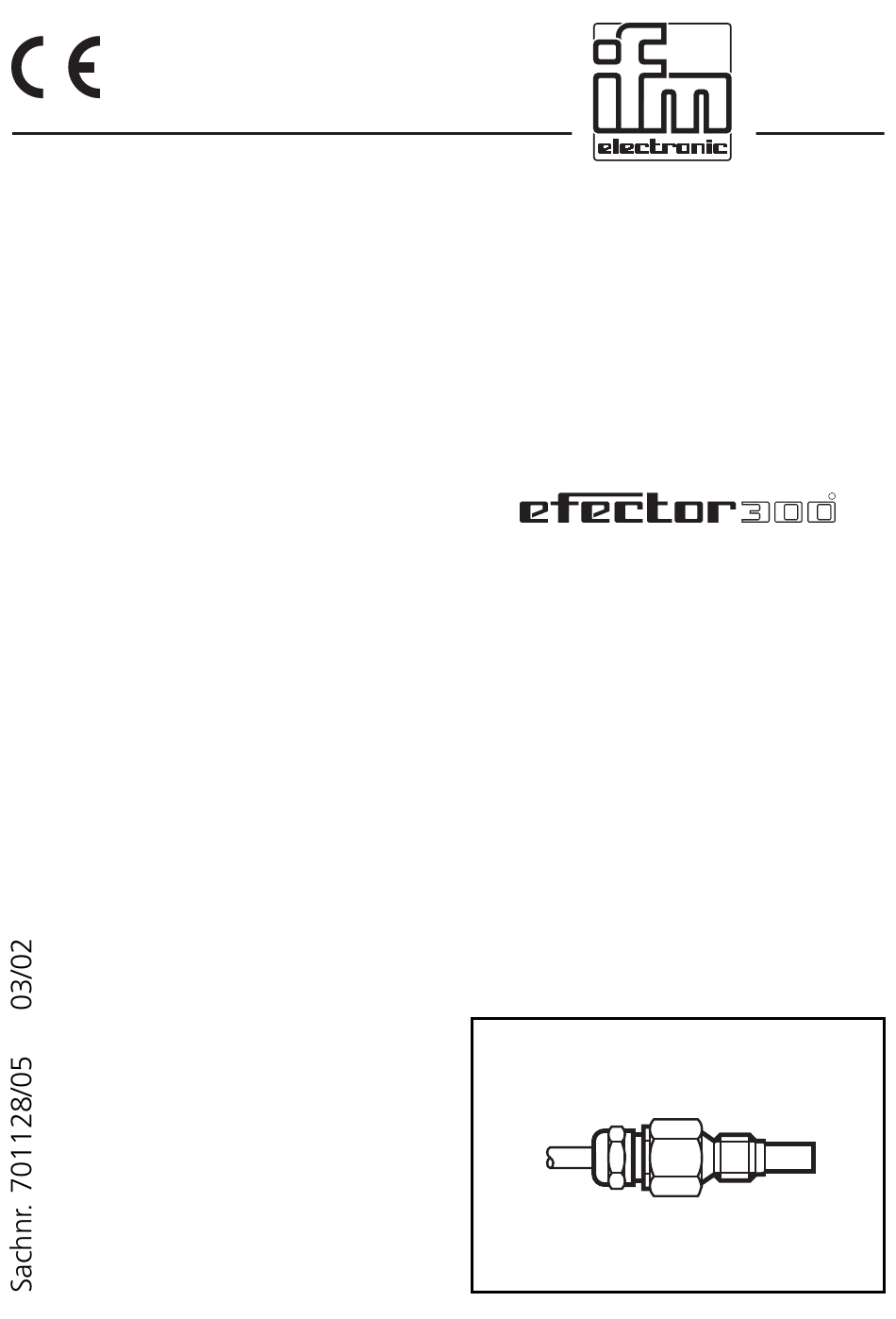

  • Seite 1 Montageanleitung Installation Instruction Notice de Montage Strömungssensor SF (Ex1) Flow sensor SF (Ex1) Sonde de débit SF (Ex1)
  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Strömungssensor überwacht in Verbindung mit dem Schaltverstär- ker VS 0200 Exi Strömungen in flüssigen und gasförmigen Medien. Die Sensor-Verstärker-Kombination erfaßt, ob ein voreingestellter Strö- mungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet dies durch ein Schaltsignal. Elektrischer Anschluß...
  • Seite 3: Montage

    Montage Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen u. ä. eingehalten werden. - Mindestens 5 mal Rohrdurchmesser an der Anströmseite. - Mindestens 3 mal Rohrdurchmesser an der Abströmseite. Installation To avoid malfunction a minimum distance between the flow monitor and bends, valves or such like must be observed.
  • Seite 4 Die Sensorspitze sollte vollständig ins Medium hineinragen. Montieren Sie das Gerät bei waagerecht verlaufenden Rohren mög- lichst seitlich (Abb 1). Nicht direkt von oben oder unten. Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2). The sensor tip must be completely immersed in the medium.
  • Seite 5 Maßzeichnungen Scaledrawings Dimensions SF0700 SF0701 SF0704 SF0703 SF0707 SF0705 SF0714 SF0717...
  • Seite 6 Maßzeichnungen Scale drawings Schémas SF0708 SF0709 13,6 SF0711 SF0716 191,5 167,5 151,5 31,5 24,5 12,5 10,5 SF0713...
