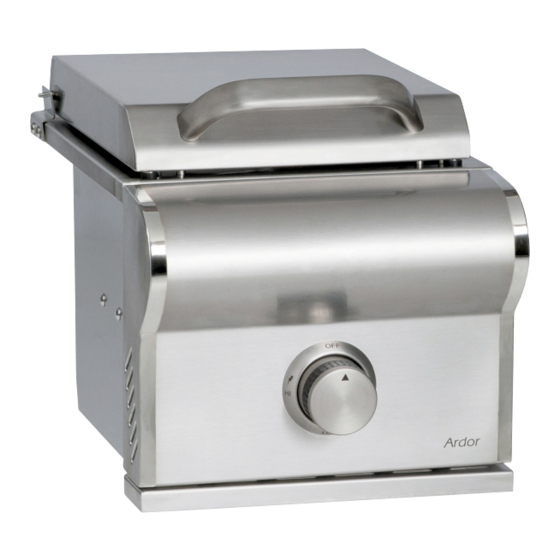

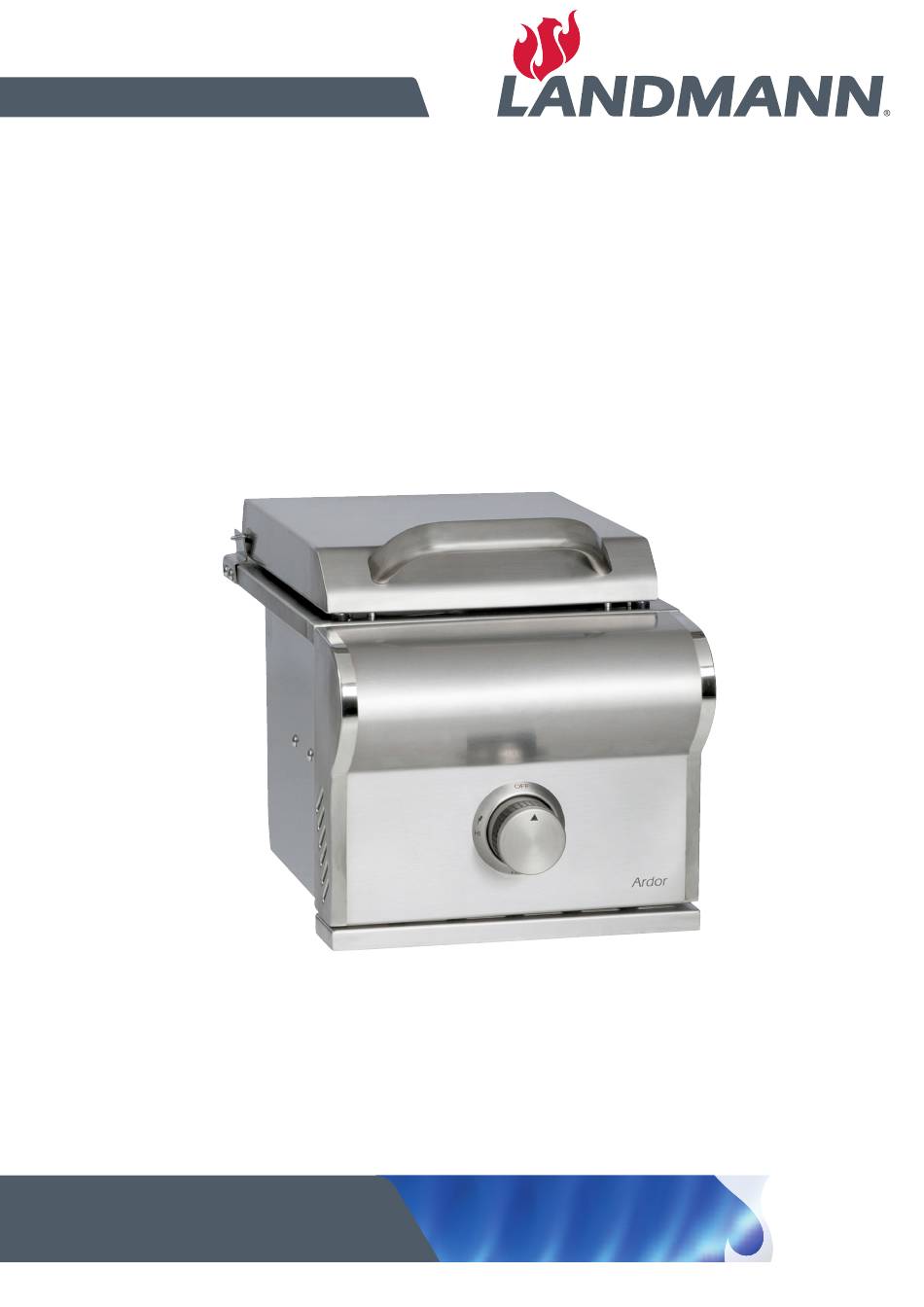

- Seite 1 Ardor Side Burner Montage- und Betriebsanleitung 12114 ERSION 1 DE #2018 TAND 02/18 USGABE...
- Seite 2 Ardor Side Burner...
-
Seite 3: Inhaltsverzeichnis
Umwelthinweise und Entsorgungsmaßnahmen ................12 Fehlerbehebung ..........................13 Technische Daten ..........................14 Montage ............................15 Montage des Gerätes in eine Grillinsel ..................... 17 Moduleinbau ................................17 Ausschnittmaße für Einbaugrills ....................... 18 Gasanschluss ............................ 19 Gasanschluss vornehmen ............................19 Dichtheitsprüfung ..........................22 Ardor Side Burner... -
Seite 4: Teileliste
(nach links, gegen minderer den Uhrzeigersinn drehen) und abklemmen (nach rechts, im Uhrzeigersinn drehen) Druckminderer Gasdruck reduzieren Anschluss Verbindung Druckmin- Druckminderer derer - Gasschlauch Schlauch- Verbindung Druckminderer schelle - Gasschlauch fixieren Gasschlauch Gas zum Brenner leiten G5 G6 Ardor Side Burner... -
Seite 5: Funktion
• Grill nicht zum Erhitzen von Stoffen und Materialien außer grillbarer Lebensmittel verwenden. Gewährleistungsansprüche und Garantie Ihr LANDMANN-Grill hat das Werk als Qualitätsprodukt in technisch einwandfreiem Zustand verlassen. LANDMANN übernimmt daher über Ihre gesetzlichen Gewährleitungsansprüche hinaus eine erweiterte Qualitäts- und Haltbarkeitsgarantie gegen Durchrosten der Edelstahl- brenner von 5 Jahren, 20 Jahre Garantie auf alle Edelstahl- teile gegen Durchrostung. -
Seite 6: Allgemeine Sicherheitshinweise
Nähe der Grilleinheit. men. Mögliche Folgen: • Grill niemals technisch verändern. Nur Original-Ersatz- teile von LANDMANN verwenden. • Schwere Verbrennungen beim Berühren von Teilen in der Nähe der Grilleinheit. • Nur Zubehör einsetzen, das für diesen Grill zugelassen ist (siehe Kapitel „Zubehör“;... - Seite 7 – Flammenregler (B) auf „Off“ drehen, damit die Gaszufuhr unterbrochen ist. – 3 Minuten warten, damit sichergestellt ist, dass sich eine evtl. vorhandene Gasansammlung ver- flüchtigt hat. – Brenner erst dann erneut zünden (siehe Kapitel „Bedienung“). Ardor Side Burner...
-
Seite 8: Montage
• Montieren Sie immer alle Verbindungselemente (Schrau- sprechen der Norm, die für das jeweilige Land gilt, in das ben, Muttern usw.), so wie es in den Abbildungen von der Firma LANDMANN geliefert wird. gezeigt wird. Falls ein Verbindungselement abhanden • Gasschlauch (vormontiert) gekommen ist, besorgen Sie passenden Ersatz. -
Seite 9: Bevor Sie Beginnen
(G1 nach rechts, im Uhrzeigersinn drehen) und undichte Verbindung nachziehen oder undich- tes Teil austauschen. Wiederholen Sie die Dichtheits- prüfung. 5. Schließen Sie das Flaschenventil, wenn Sie nicht sofort grillen möchten (G1 nach rechts, im Uhrzeigersinn dre- hen). Ardor Side Burner... -
Seite 10: Bedienung
Dabei Grillhandschuhe oder andere vor Hitze schützende Handschuhe tragen. Zum Ausschalten der Brenner (Flamme löschen) die Flammenregler (B) drücken und nach rechts auf "OFF" drehen. Die Gaszufuhr ist erst unterbrochen, wenn alle Flam- menregler auf OFF stehen. Ardor Side Burner... -
Seite 11: Grill Außer Betrieb Nehmen
Die Gasaustrittsdüsen an den Einstellgliedern (unter den Frontblenden) können bei Bedarf mit einer Nadel gereinigt werden. Gefahr: Brand- und Explosionsgefahr Alle anderen gasführenden Teile dürfen nur von einem Fachmann gereinigt werden. Zerlegen Sie auf keinen Fall die Einstellglieder! Ardor Side Burner... -
Seite 12: Wartung
Gassystem Das Gassystem muss jedes Mal geprüft werden, wenn eine Gasflasche angeschlossen wird (siehe Kapitel „Gasflasche anschließen und abklemmen“). Achten Sie darauf, den Schlauch ggf. auszutauschen, wenn entsprechende nationale Anforderungen bestehen. Ardor Side Burner... -
Seite 13: Fehlerbehebung
3. Gaszufuhr eventuell verbogen oder geknickt. reinigen. 4. Gerät befindet sich eventuell an einer zu 3. Gasschlauch geraderichten. windigen Stelle. 4. Mit dem Grillen warten, bis Wind 5. Lufteinlässe durch Fettablagerungen oder abklingt. Insekten verstopft. 5. Verstopfungen der Brennerluftein- lässe entfernen. Ardor Side Burner... -
Seite 14: Technische Daten
Fest eingestellter und -anerkannter Druckminderer Durchflussmenge max. 1,5 kg/h Betriebsdruck 50 mbar Gasflasche Handelsübliche Gasflasche mit 5 oder 11 kg Füllgewicht Gasschlauch -anerkannte Schlauchleitung (max. 1,5 m) Flammenregelung stufenlos 0 bis Max. Düsendurchmesser 0,81 mm Zündungstyp Piezo-Zünder Ardor Side Burner... -
Seite 15: Montage
Ardor Side Burner... - Seite 16 Ardor Side Burner...
-
Seite 17: Montage Des Gerätes In Eine Grillinsel
Achtung: Bauunternehmern. Für den Bau einer Außenküche benötigen Sie möglicherweise eine Genehmigung. Einbaugrills von LANDMANN sind entweder für den Einbau in eine aus nicht brennbarem Material gefertigte Grillstation oder für den Einbau in eine aus brennbarem Material gebaute Grillstation unter Verwendung einer Isolierummantelung von LANDMANN bestimmt. -
Seite 18: Ausschnittmaße Für Einbaugrills
Haube vollständig öffnen lässt. Ausklinktiefe entspricht Arbeitsplattenüberstand 1,5 cm Grills und Seitenbrenner Ausklinkung Arbeitsplatte - Detailansicht 32,0 cm Achtung: Beim Bau der Grillinsel immer alle Grills und Zubehörteile bereithalten, um deren kor- rekten Sitz zu gewährleisten. Ardor Side Burner... -
Seite 19: Gas Connection
Eine wirksame Belüftung wird durch Öffnungen im unteren und oberen Bereich erreicht, vorausgesetzt, dass die Gesamt- fläche der Öffnungen im oberen Bereich 1/100 der Grundfläche der Insel beträgt, und die Gesamtfläche der Öffnungen im Bodenbereich 1/50 der Grundfläche der Insel beträgt. Ardor Side Burner... - Seite 20 Gas Connection Steps: Nachstehende Schritte zeigen, wie der Ardor Seitenbrenner (12114) in die Ardor Insel (12117) montiert und das Gasversor- gungssystem an der Ardor PTS+ 5.0+ Einbaugrilleinheit (12113) angeschlossen wird. L=600mm Ardor Side Burner...
- Seite 21 Ardor Side Burner...
-
Seite 22: Dichtheitsprüfung
Grill zu zünden, und SOFORT das Gasversor- gungsventil schließen. 6. Wenn ein Gasleck vorhanden ist, wenden Sie sich an einen qualifizierten Servicetechniker. Den Grill NICHT verwenden, bis das Gasleck behoben ist. Dichtheitsprüfung Dichtheitsprüfung Anschließen der Gasflasche Ardor Side Burner... - Seite 23 Ardor Side Burner...
