- Seite 1 Montage und M DE 8200 3006 015 b Einstellanleitung MiDrive twinCAN Türantriebssystem...
-
Seite 2: Inhaltsverzeichnis
Schließkräfte messen ....... . . 22 EHLERMELDUNGEN CAN E INSTELLUNGEN 2 / 46 MEILLER Aufzugtüren GmbH... - Seite 3 14.2 Leistungsmerkmale ........46 MEILLER Aufzugtüren GmbH...
-
Seite 4: Einleitung
Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Sie erhalten somit maximale Betriebssicherheit und optimale Wartungsfreundlichkeit in der Ihnen bekannten MEILLER-Qualität. Wir wünschen Ihnen einen reibungslosen und erfolgreichen Betrieb. Haben Sie Fragen? Wir freuen uns auf Ihre Kontaktaufnahme. MEILLER Aufzugtüren GmbH Ambossstr. 4 80997 München Telefon (0)89 1487 - 0... -
Seite 5: Hinweis Zu Dieser Anleitung
Beschriftung eines Buttons (Schaltfläche) der Bediensoftware oder im Text kursiv befindlicher Querverweis auf eine andere, wortgleiche Textstelle im Dokument Aufforderung der Bedienung eines Buttons (Schaltfläche) der Bediensoftware. <Stopp> Siehe auch Beispiel auf Seite 16 MEILLER Aufzugtüren GmbH 5 / 46... -
Seite 6: Markennamen Und Warenzeichen
Montage und Einstellanleitung Türantriebssystem Einleitung 1.1.3 Markennamen und Warenzeichen In dieser Dokumentation genannte Produktbezeichnungen und/oder Firmennamen können eingetragene Warenzeichen der jeweiligen Unternehmen sein. Gleiches gilt auch für das Produkt betreffende (meist handelsübliche oder umgangssprachliche) Kurzbezeichnungen und Abkürzungen. 6 / 46 MEILLER Aufzugtüren GmbH... -
Seite 7: Produktbeschreibung

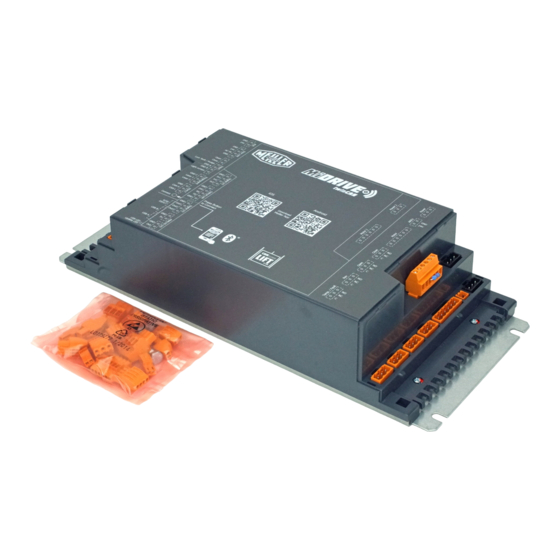

Produktbeschreibung Montage und Einstellanleitung Türantriebssystem Produktbeschreibung Der "MEILLER intelligence Drive" (MiDrive twinCAN Türantriebssystem, im Folgenden MiDrive genannt). Es besteht aus der Türsteuerung (Steuergerät) und dem Antriebsmotor. Es ist ein intelligentes Türantriebssystem, das sich bei unseren dafür vorbereiteten Aufzugstüren mit einem PC oder einem Smartphone einfach und schnell konfigurieren lässt. -
Seite 8: Bedien- Und Anzeigeelemente, Anschlüsse
Wechsler-Relais Reversierung Tür Temp/Fail Wechsler-Relais Übertemperatur Motor / Antriebssteuerung ■ Power 2 Ringkerntransformator 2 ■ Motor 2 Meiller CAN-BUS Motor 2 24V (Ausgang, nicht stabilisiert) Door Lock elektrischer Türverschluss Input Steuersignale (Tür AUF, ZU usw.) ■ Digital I/O Reserveeingänge digital 24V DC... - Seite 9 Produktbeschreibung Montage und Einstellanleitung Türantriebssystem Abb. 1 MEILLER Aufzugtüren GmbH 9 / 46...
- Seite 10 - Einschalten Siehe Kapitel 7.3.1 auf Seite 17 - Ausschalten Siehe Kapitel 10.6 auf Seite 30 Werksreset, siehe Kapitel 10.8 auf Seite 30) USB LED Status für PC-Verbindung und Firmwareupdate (siehe Kapitel 10.2.2 auf Status LED Seite 26) Abb. 2 10 / 46 MEILLER Aufzugtüren GmbH...
-
Seite 11: Sicherheitshinweise
Wir empfehlen bei der Inbetriebnahme diese Werte mit einem geeigneten Messgerät zu messen und zu protokollieren. Not-Aus-Funktion der Türsteuerung Der Ringkerntransformator für den MiDrive twinCAN Türantrieb ist mit einem Schuko-Stecker gemäß VDE ausgestattet. Dieser Stecker stellt die Funktion der allpoligen Abschaltung (Not- Aus) sicher. -
Seite 12: Personalauswahl Und -Qualifikation
Aufzugsschiebetüren tätig wird und alle Arbeiten unter Einhaltung aller geltenden Regelungen der Unfallverhütungsvorschriften (UVVen) vorgenommen werden. Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildung befindliches Personal darf nur unter ständiger Aufsicht einer erfahrenen Person an den Aufzugsschiebetüren tätig werden. 12 / 46 MEILLER Aufzugtüren GmbH... -
Seite 13: Bestimmungsgemäße Verwendung
Haftung übernommen werden. Die Gewährleistungsfrist gilt wie in unseren AGB's angegeben. Ausgenommen sind Verschleißteile. Die Beschädigung des Siegels oder des Sicherungslackes der Schrauben am Steuergerät kann zum Ausschluss der Gewährleistung führen. MEILLER Aufzugtüren GmbH 13 / 46... -
Seite 14: Die Meiller-App
Türtyp bereitstehenden hinzugefügt Anleitungen auf das Smartphone geladen. Sie können jederzeit aktualisiert werden. Siehe Kapitel 10.4 Ist ein Menüpunkt ausgegraut dargestellt, kann er nicht aktiviert werden, weil die Voraussetzungen dafür fehlen (z. B. Bluetooth-Verbindung fehlt) 14 / 46 MEILLER Aufzugtüren GmbH... - Seite 15 Menüpunkt gelisteten Werte entsprechen dem jeweiligen Türtyp. Der in Prozent ausgedrückte Wert „Life-Cycle Türenantrieb“ entspricht unseren Erfahrungswerten. Der tatsächliche Wert kann abweichen, da die Betriebsumgebung, wie z. B. Klima und Verschmutzungsgrad nicht berücksichtigt sind. Abb. 3 MEILLER Aufzugtüren GmbH 15 / 46...
-
Seite 16: Inbetriebnahme Türantriebsystem
Mit Smartphone... - und QR-Code * - ohne QR-Code * (über die Auftragsnummer) Ohne Endgerät, direkt am Steuergerät *Der QR-Code befindet sich auf einem Aufkleber an der Kämpferinnenseite und auf dem Kämpfer. (Beispielabbildung) Abb. 4 16 / 46 MEILLER Aufzugtüren GmbH... -
Seite 17: Vorbereitung Für Die Inbetriebnahme
Es ertönt das gleiche Geräusch, jedoch blinkt nur die LED 7 drei mal. Abb. 5 • MEILLER App starten • Die Bluetooth-Verbindung mit dem Smartphone wird aufgebaut und die Konfigurations- und Zustandsdaten auf das Smartphone übertragen, die App zeigt „Laden“* und dann „Verbunden“... -
Seite 18: Parametrierung Mit Qr-Code
Codes nicht mit denen der Tür überein, wird „Code passt nicht zur Tür“ angezeigt. Die Konfiguration kann nun wie nachstehend bei Abb. 7 Parametrierung ohne QR-Code beschrieben durchgeführt werden • <Erfolgreich> ► Hauptmenü wird angezeigt. Überprüfung der Schließkräfte der Tür durchführen wie in 7.5 beschrieben 18 / 46 MEILLER Aufzugtüren GmbH... -
Seite 19: Parametrierung Ohne Qr-Code
Ist die Aufzugstür während der Lernfahrt durch den Bediener nicht einsehbar, sicherstellen, dass weder Personen- noch Sachschäden durch die Türbewegung entstehen können (z. B. Absperrung oder zweite Person zur Aufsicht). Jede Ziffernposition muss ausgefüllt werden. Ein Überspringen eines Ziffernposition führt zu einer Fehlermeldung MEILLER Aufzugtüren GmbH 19 / 46... - Seite 20 • <Ausführen> das Türantriebssystem lernt bei einer Initialfahrt der Tür die Zeit- Weg- und Kraftdaten ein, anschließend wird für einige Sekunden Aktion durchgeführt angezeigt • Überprüfung der Schließkräfte der Tür durchführen wie bei Abb. 11 7.5 beschrieben 20 / 46 MEILLER Aufzugtüren GmbH...
-
Seite 21: Lernfahrt Ohne Endgerät, Direkt Am Steuergerät
LED 7 (Pos 7, Abb. 1) zu leuchten beginnt. Mit dem Entlasten des Tastschalters startet die Lernfahrt. Der Antriebsmotor bewegt die Aufzugstür und die Zeit-, Weg- und Kraftdaten werden eingelernt. ACHTUNG: Wird der Tastschalter länger als 20 Sekunden gedrückt gehalten, wird ein Werksreset durchgeführt (Siehe Seite 30). MEILLER Aufzugtüren GmbH 21 / 46... -
Seite 22: Schließkräfte Messen
Montage und Einstellanleitung Türantriebssystem Inbetriebnahme Türantriebsystem Schließkräfte messen • Schließ- und ggf. Öffnungskräfte messen. Wie empfehlen diese Daten zu protokollieren und mit der Erklärung der Betriebsbereitschaft durch den Betreiber gegenzeichnen zu lassen (siehe auch Schließkräfte, Seite 11). 22 / 46 MEILLER Aufzugtüren GmbH... -
Seite 23: Fehlermeldungen
Bluetooth ausgeschaltet. Bluetooth-Verbindung wurden. erneut herstellen. Siehe 7.3.1 - Der Antrieb befindet sich in Übertemperatur - Es liegt eine Fehlermeldung aus dem Temp./Fault Relais ist aktiv Steuergerät an. Fehlermeldungen werden im Bereich „Monitoring“ unten angereiht MEILLER Aufzugtüren GmbH 23 / 46... -
Seite 24: Can Einstellungen
Falsche Einstellungen können zu Störungen an der Busverbindung Tür 2 führen Tür 3 Verbindungsgeschwindigkeit 125 kBit/s (ältere Anlagen) 250 kBit/s (Standard) Türnummer ACHTUNG Bei manchen Steuerungen muss die Türnummer zur Node ID (siehe oben) passen Abb. 13 24 / 46 MEILLER Aufzugtüren GmbH... -
Seite 25: Weitere Anwendungen
Firmware-Daten für das Steuergerät werden auf das Smartphone heruntergeladen / ggf. aktualisiert - Mit <Main Platine> und <IO Platine> kann jeweils ein Update der Firmware für die Steuergerät-Platinen ausgeführt werden * * Bei bestehender Bluetooth-Verbindung (einschalten siehe 7.3.1) MEILLER Aufzugtüren GmbH 25 / 46... -
Seite 26: 10.2.2 Steuergerät-Update Über Pc Einspielen
USB-Stick Anforderungen: FAT32 formatiert, maximales Datenvolumen 32GB. 10.2.2.1 Firmware herunterladen / aktualisieren • MiDrive Configuration Tool starten • <Werkzeuge> (1) • <MiDrive-Upater Tool> (2) • <FW herunterladen> (3) • <Alle aktualisieren> (4) Abb. 15 26 / 46 MEILLER Aufzugtüren GmbH... -
Seite 27: Update Mit Pc Durchführen
• Firmware auswählen, die eingespielt werden soll (1) Unterschiede der Firmware-Typen: - IO_xxxxxxx.hexx = Kommunikationsmodul, nur Steuergerät Premium - Main_xxxxxx.hexx = Alle Steuergeräte • <Update einspielen> (2), das Update wird durchgeführt • nach Beendigung des Updates <OK> (3) Abb. 16 MEILLER Aufzugtüren GmbH 27 / 46... -
Seite 28: Update Mit Usb-Stick Durchführen
• <USB-Stick beschreiben> (2) • Laufwerk des USB-Sticks auswählen (3) • <USB-Stick formatieren...> (4) • Warnmeldung vor Datenverlust bestätigen (5), der USB-Stick wird beschrieben und kann anschließend vom PC getrennt werden (6) Abb. 17 28 / 46 MEILLER Aufzugtüren GmbH... -
Seite 29: Ersatzteilkatalog, Ersatzteilanfrage
10.3 Ersatzteilkatalog, Ersatzteilanfrage Diese Funktion dient zum Versenden einer Anfrage-E-Mail mit den zur Aufzugstür passenden Daten. Ein direkter Zugriff auf den MEILLER- Ersatzteilkatalog mit Onlinebestellung ist möglich. • <Ersatzteile>►Menü Ersatzteile mit Eingabefeldern der Anfrage-E-Mail wird angezeigt • <QR-Code einscannen>► QR-Code Scanner wird angezeigt •... -
Seite 30: Bluetooth-Verbindung Trennen
• Tastschalter Connect (Pos 25, Abb. 2, Seite 12) 1x drücken und >20 Sekunden gedrückt halten bis alle 4 LED's (Pos 4 bis 7) leuchten. Mit dem Loslassen des Tastschalter wird der Werksreset durchgeführt. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt. Eine erneute Initialisierung ist notwendig. 30 / 46 MEILLER Aufzugtüren GmbH... -
Seite 31: Betriebsbereitschaft Erklären
- Die Schließ- und sofern notwendig auch die Öffnungskräfte der Türblätter befinden sich in den Bereichen, die in den Normen vorgeschrieben sind. Wir empfehlen dem Montagebetrieb den Zustand der Aufzugsanlage bei Übergabe an den Betreiber schriftlich zu dokumentieren und ein Übergabeprotokoll anzufertigen. MEILLER Aufzugtüren GmbH 31 / 46... -
Seite 32: Anschlussbeispiele
Aufzugsteuerung (Relaiskontakte) - Keine Potentiale miteinander mischen. - Steckplatz AUX ist ein Ausgang; keine Fremdspannung anlegen! - Treten Funktionsstörungen auf, kann das am Fehlen einer Verbindung zwischen GND A und GND B liegen. Abb. 18 32 / 46 MEILLER Aufzugtüren GmbH... -
Seite 33: Lichtgitter
Anschlussbeispiele Montage und Einstellanleitung Türantriebssystem 12.3 Lichtgitter Aufzugsteuerung (Steuerspannung) Lichtgitter Sender Aufzugsteuerung (Relaiskontakte) Lichtgitter Empfänger OUTPUT (Schwarz) Minus (Blau) Plus (Braun) Abb. 19 MEILLER Aufzugtüren GmbH 33 / 46... -
Seite 34: Lichtgitter Mit Störmeldeausgang
Montage und Einstellanleitung Türantriebssystem Anschlussbeispiele 12.4 Lichtgitter mit Störmeldeausgang Aufzugsteuerung (Steuerspannung) Lichtgitter Sender Aufzugsteuerung (Relaiskontakte) Lichtgitter Empfänger OUTPUT (Schwarz) Minus (Blau) Plus (Braun) Beam Fault (Gelb) Abb. 20 34 / 46 MEILLER Aufzugtüren GmbH... -
Seite 35: Externe Türverriegelungen
Damit eine elektrische Zusatzverriegelung angesteuert werden kann, müssen folgende Bedingungen erfüllt sein: - Die Funktion "externe Verriegelung" ist aktiv - Die Verriegelung besitzt einen Hilfskontakt (Schließer [NO]) - Die Verriegelung ist für 24V ausgelegt Abb. 21 MEILLER Aufzugtüren GmbH 35 / 46... -
Seite 36: Ex Türantrieb
Schachthöhe möglich, daher werden zusätzliche Tür-Auf- / Tür-Zu-Taster auf dem Kabinendach für Inspektionszwecke empfohlen. Für die Inbetriebnahme liegen zusätzliche QR-Code-Aufkleber (siehe Abb. 4, Seite 16) bei. Diese können in der Nähe des Steuergerätes angebracht werden. 36 / 46 MEILLER Aufzugtüren GmbH... - Seite 37 +24VDC Spannungsversorgung Motor (Braun) * CAN_H CAN-Bus Ansteuerung Motor (Grau) CAN_L CAN-Bus Ansteuerung Motor (Weiß) GND Spannungsversorgung Motor (Schwarz) * GND Spannungsversorgung Motor(Blau) * Abb. 23 * Leitungsquerschnitt für die Motorspannung mm² Leitungslänge (Meter) Abb. 24 MEILLER Aufzugtüren GmbH 37 / 46...
-
Seite 38: Fingerguard Sensoren
Warnmeldung aus. Dann sind alle sicherheitsrelevanten Bauteile der Tür zu überprüfen und ggf. auszutauschen. Ein Austausch auf Gewährleistung ist bei Überschreiten der zulässigen Notbremsungen nicht möglich. Droht ein Ausfall des Antriebsmotors, greift ein Notprogramm mit reduzierten Geschwindigkeiten. Der Antriebsmotor sollte erneuert werden. 38 / 46 MEILLER Aufzugtüren GmbH... -
Seite 39: Funktion 2. Türbreite (Reduzierte Öffnung)
In diesem Anschlussbeispiel wird im Erdgeschoß (5) am Eingang "Light curtain" über den Schalter (7) ein Signal angelegt. Liegt gleichzeitig durch die Aufzug-Steuerung das Tür-AUF Signal an, wird die zweite Türbreite angefahren. Abb. 26 MEILLER Aufzugtüren GmbH 39 / 46... -
Seite 40: Optische Kopplung
Das Schachttür-Steuergerät übernimmt die Fahrparameter des Kabinentür-Steuergerätes. Änderungen des Fahrprofils müssen somit nur am Kabinentür-Steuergerät vorgenommen werden. Wird während eines Tür-Zyklus die Verbindung getrennt, schließt die Schachttür automatisch mit reduzierter Geschwindigkeit (Schließgewichtsfunktion). Abb. 27 40 / 46 MEILLER Aufzugtüren GmbH... -
Seite 41: 12.10 Can Anschluss
Der RJ45- und der Klemmanschluss ist gleichwertig und 1:1 durchverbunden. Bei Kommunikationsfehlern Anschluss und Bus-Abschluss (Abschlusswiderstand) prüfen Türseite 1 CAN-Bus Steuerung (CAN Eingang) Patchkabel Türseite 2 CAN-Bus weitere CANopen Busteilnehmer (CAN Ausgang) Abb. 28 MEILLER Aufzugtüren GmbH 41 / 46... -
Seite 42: Montage
A = maximal 2,0 Meter B = maximal 1,5 Meter Abb. 29 Wird ein Antriebsmotor ersetzt, muss der neue Motors identisch (Bauform und Montageposition) mit dem bisherige Motor sein. Im Zweifelsfall mit MEILLER Kundendienst abstimmen. 42 / 46 MEILLER Aufzugtüren GmbH... -
Seite 43: Riemenspannung
Montage und Einstellanleitung Türantriebssystem 13.2 Riemenspannung Richtige Riemenspannung: Maß B, gemessen in der Mitte des Antriebsriemens bei einer Zugkraft von 50N, in Abhängigkeit der Länge A. maximale Riemenspannung minimale Riemenspannung Maße in mm Abb. 30 MEILLER Aufzugtüren GmbH 43 / 46... -
Seite 44: Montage Steuergerät Und Ringkerntransformator
• Die benötigten Signale bzw. CANopen Leitungen anklemmen • Die benötigten Ausgänge anklemmen • Die Transformatoren an den dazugehörigen Schuko-Steckdosen anschließen (Anschlüsse siehe Kapite 2.1 auf Seite 8) 13.5 Türantrieb in Betrieb nehmen siehe Kapite 7 auf Seite 16 44 / 46 MEILLER Aufzugtüren GmbH... -
Seite 45: Technische Daten
IP 20 Türblattgewicht (dynamische Masse) maximal 800kg 1600kg (2 × 800kg) Temperaturbereich Betrieb -10°C bis +50°C Temperaturbereich Lagerung -20°C bis +80°C * zusätzliche Unterstützung für MEILLER Doppelantrieb und MEILLER optical LINK 14.1 Abmessungen Abb. 31 MEILLER Aufzugtüren GmbH 45 / 46... -
Seite 46: Leistungsmerkmale
Technische Daten 14.2 Leistungsmerkmale - 24V Ansteuerung für Türkommandos - CANopen Ansteuerung - Inbetriebnahme über MEILLER APP / PC SW - Vorbereitet für FingerGuard Sensoren - Serienmäßiges ECOplus - Selbstständiges Monitoring - Unterstützung von zwei Türweiten - Unterstützung von MEILLER Doppelantrieb * - Unterstützung von MEILLER optical LINK *...
