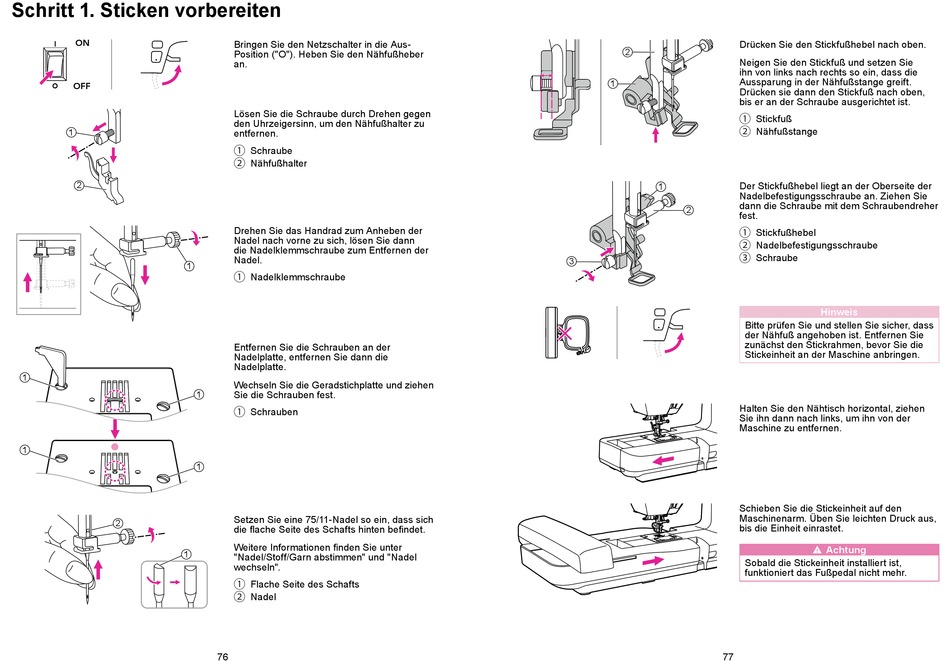

Schritt 1. Sticken vorbereiten

ON
OFF
1
2
1
1
1
2
1
Bringen Sie den Netzschalter in die Aus-
Position ("O"). Heben Sie den Nähfußheber
an.
Lösen Sie die Schraube durch Drehen gegen
den Uhrzeigersinn, um den Nähfußhalter zu
entfernen.
①
Schraube
②
Nähfußhalter
Drehen Sie das Handrad zum Anheben der
Nadel nach vorne zu sich, lösen Sie dann
die Nadelklemmschraube zum Entfernen der
Nadel.
①
Nadelklemmschraube
Entfernen Sie die Schrauben an der
Nadelplatte, entfernen Sie dann die
Nadelplatte.
Wechseln Sie die Geradstichplatte und ziehen
1 Sie die Schrauben fest.
①
Schrauben
1
Setzen Sie eine 75/11-Nadel so ein, dass sich
die flache Seite des Schafts hinten befindet.
Weitere Informationen finden Sie unter
"Nadel/Stoff/Garn abstimmen" und "Nadel
wechseln".
①
Flache Seite des Schafts
②
Nadel
76
Drücken Sie den Stickfußhebel nach oben.
2
Neigen Sie den Stickfuß und setzen Sie
ihn von links nach rechts so ein, dass die
Aussparung in der Nähfußstange greift.
1
Drücken sie dann den Stickfuß nach oben,
bis er an der Schraube ausgerichtet ist.
①
②
Der Stickfußhebel liegt an der Oberseite der
1
Nadelbefestigungsschraube an. Ziehen Sie
dann die Schraube mit dem Schraubendreher
2
fest.
①
②
③
3
Bitte prüfen Sie und stellen Sie sicher, dass
der Nähfuß angehoben ist. Entfernen Sie
zunächst den Stickrahmen, bevor Sie die
Stickeinheit an der Maschine anbringen.
Halten Sie den Nähtisch horizontal, ziehen
Sie ihn dann nach links, um ihn von der
Maschine zu entfernen.
Schieben Sie die Stickeinheit auf den
Maschinenarm. Üben Sie leichten Druck aus,
bis die Einheit einrastet.
Sobald die Stickeinheit installiert ist,
funktioniert das Fußpedal nicht mehr.
77
Stickfuß
Nähfußstange
Stickfußhebel
Nadelbefestigungsschraube
Schraube
Hinweis
n Achtung
