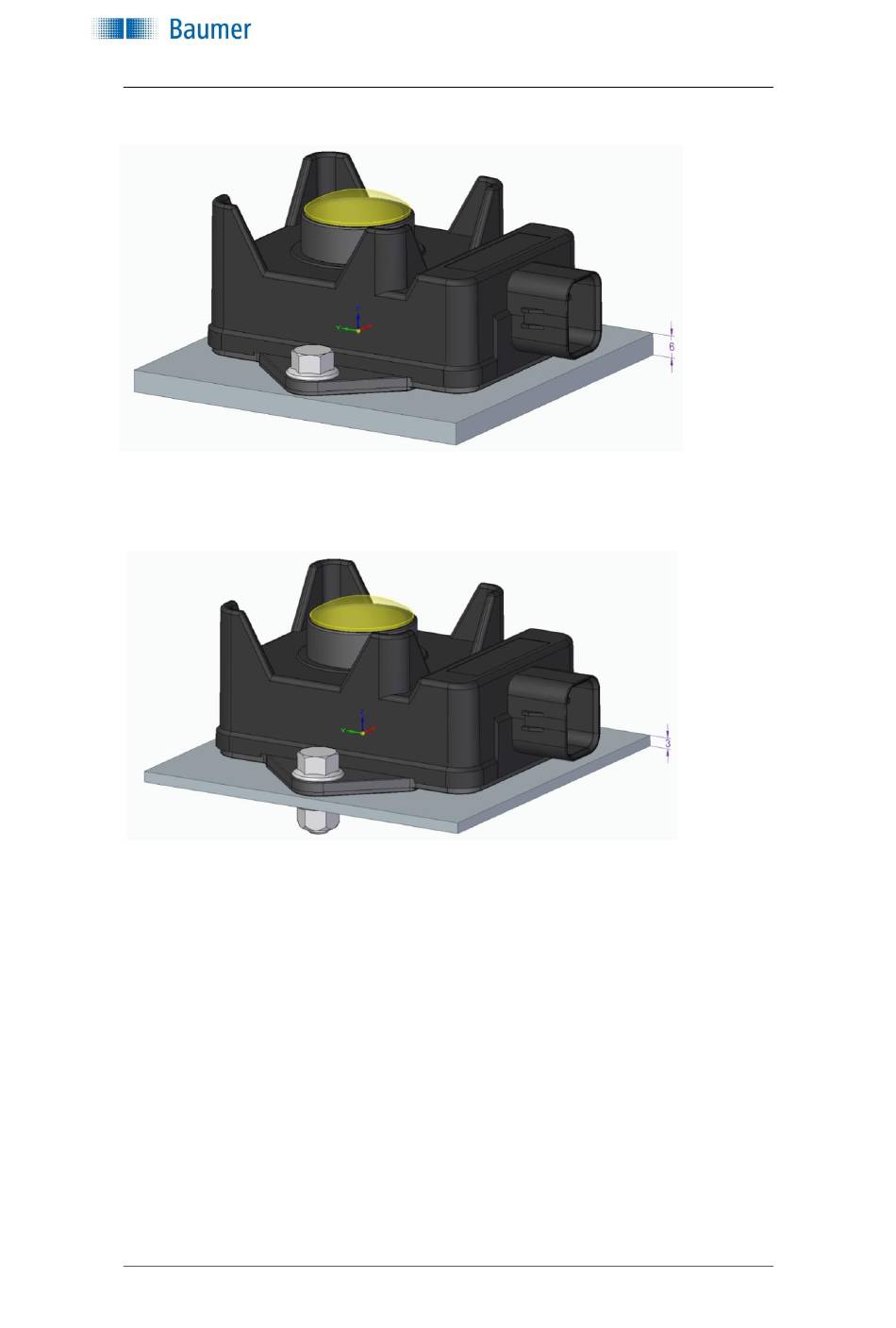

Fig 2
Montage auf einem dicken Stahlblech aus Weichstahl (≥6mm).
Fig 3
Montage auf einem dünnen Stahlblech aus Weichstahl (≥3mm)
Es wird empfohlen, M6 Schrauben gemäss MBM 10105 zu verwenden. Das Anzugsdrehmo-
ment für 10.9 (Festigkeitsklasse) Schrauben muss innerhalb von 12Nm...15Nm liegen, und
für 8.8 (Festigkeitsklasse) Schrauben muss es innerhalb von 10Nm...12Nm liegen. Das Mon-
tagebild und den verfügbaren Werkzeugfreibereich zum Anziehen der Befestigungsschrau-
ben entnehmen Sie bitte der folgenden Abbildung. Für den Kabelbaum muss genügend Platz
vorhanden sein, um ein übermässiges Verbiegen der Kabel oder der Kabelbaugruppe zu ver-
meiden. Die Drähte müssen ebenfalls entsprechend gesichert und für die Anwendung geeig-
net sein.
R600V.DAE0_manual_1.3 (DE).docm
Letzte Überarbeitung: 03. Juli 2020
Betriebsanleitung R600V.DAE0 (EN)
Seite 9 von 28
