FMS - Scania P-R-T Serie (mit RTG) 2009-01-29 → 2016
Hergestellt in:
Södertälje
Zwolle
Angers
São Bernado do Campo

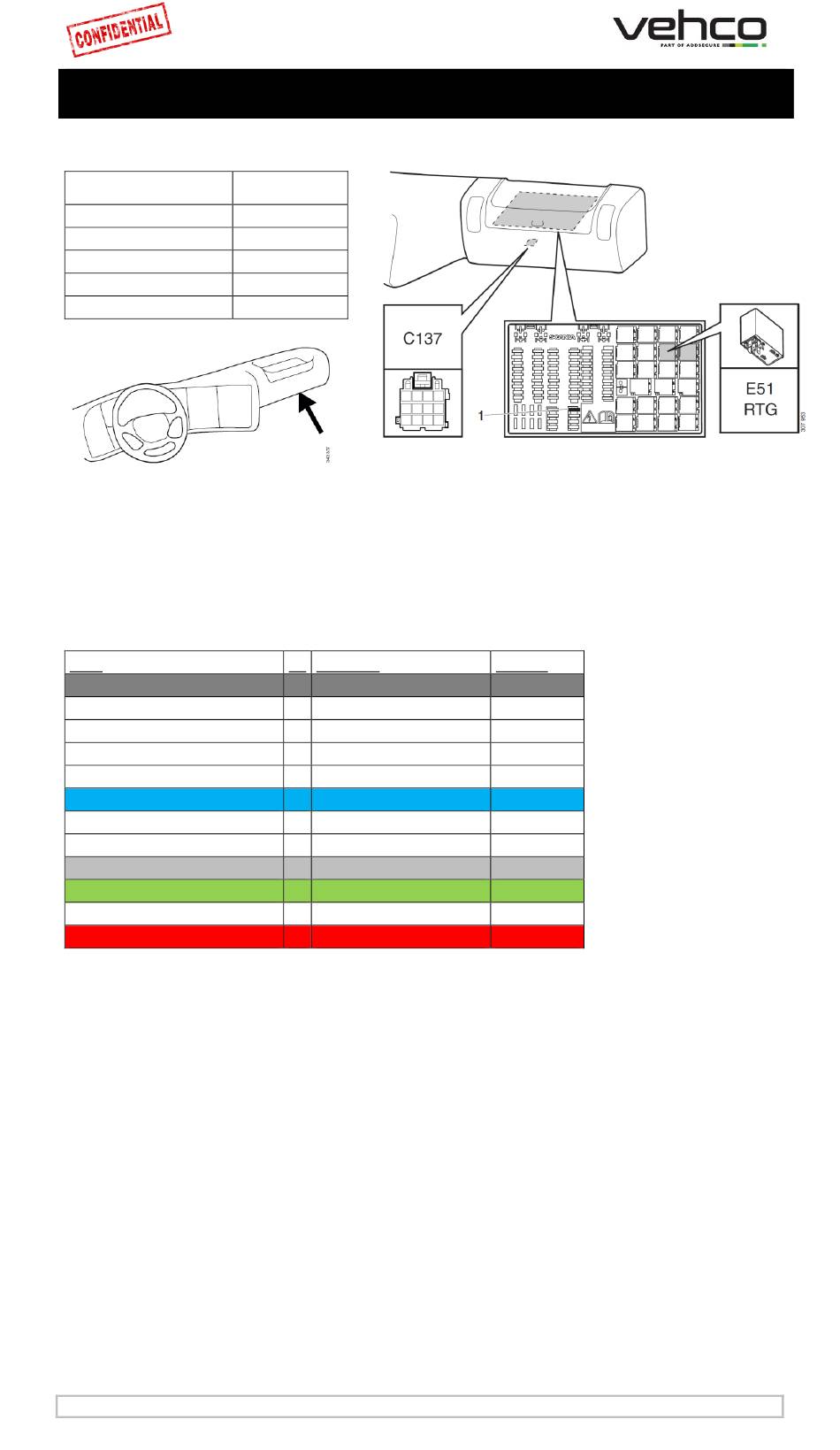

1. Sicherung für RTG
E51. Relaissockel für RTG-Verbindung
Von diesem grünen 12-Pin-Stecker C 137 können folgende Signale
direkt abgegriffen werden:
Signal
Klemme 31 (Masse)
Reserviert
12 V+
12 V Masse
CAN high shield
CAN High
Reserviert
CAN ground or CAN low shield
CAN low
Klemme 15 (Ubat) Zündung
Klemme 15R (Ubat)
Klemme 30 (24V) konstant
ACHTUNG!
Die älteren Stecker C259 und C471 existieren in diesen LKWs nicht.
Juli 2019
Fahrgestell
Nummer:
2009-01-29 -->
2 046 175 -->
5 224 881 -->
9 141 335 -->
3 644 065 -->
Pin Bemerkung
1 Immer
2 Reserviert
3 Optional für 24V Fahrzeuge
4 Optional für 24V Fahrzeuge
5 Option
6 Immer
7 Reserviert
8 Option
9 Immer
10 Immer
11 Option
12 Immer
Connect5
Schwarz
Blau
Grau
Grün
N
Rot
