Installationshandbuch
CCTV-Farbkamera
WV-CF314LE
Modell-Nr.
WV-CF304LE

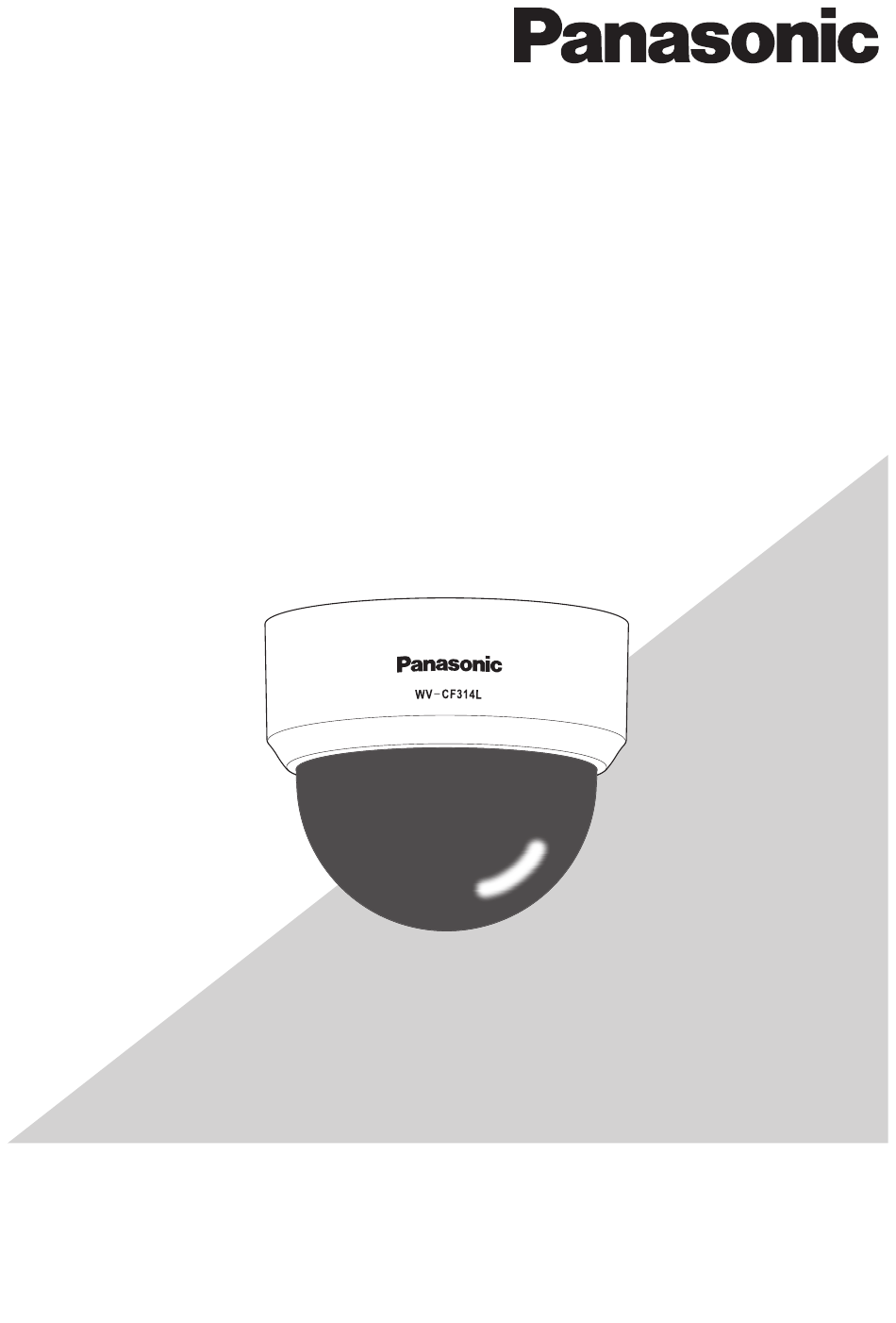

Die Abbildung zeigt WV-CF314LE.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic WV-CF314L

  • Seite 1 Installationshandbuch CCTV-Farbkamera WV-CF314LE Modell-Nr. WV-CF304LE Die Abbildung zeigt WV-CF314LE. Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
  • Seite 2 Wir erklären in alleiniger Verantwortung, daß das Produkt, auf das sich diese Erklärung bezieht, mit der f o l g e n d e n N o r m o d e r n o r m a t i v e n D o k u m e n t übereinstimmt.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Wichtige Sicherheitsinstruktionen ....................4 Beschränkung der Haftung ......................5 Haftungsausschluss ........................5 Vorwort ............................6 Anmerkungen ..........................6 Merkmale ............................6 Anwenderhandbücher ........................7 Warenzeichen und eingetragene Warenzeichen ................7 Vorsichtsmaßregeln ........................8 Vorsichtshinweise zur installation ....................10 Wichtige Bedienungselemente und ihre Funktionen ..............12 Vorbereitungen ..........................
  • Seite 4: Wichtige Sicherheitsinstruktionen

    Wichtige Sicherheitsinstruktionen 1) Bitte lesen Sie diese Instruktionen aufmerksam durch. 2) Bewahren Sie die Instruktionen sorgfältig auf. 3) Befolgen Sie alle Warnungen. 4) Befolgen Sie alle Instruktionen. 5) Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. 6) Reinigen Sie dieses Gerät nur mit einem trockenen Tuch. 7) Blockieren Sie nicht die Belüftungsöffnungen.
  • Seite 5: Beschränkung Der Haftung

    ENTSPRECHENDEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic i-PRO Sensing Solutions Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFUHRTEN FALLE GEGENUBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) SCHADENSANSPRÜCHE JEGLICHER ART, EINSCHLIESSLICH UND OHNE...
  • Seite 6: Vorwort

    Vorwort Bei dem Produkt handelt es sich um eine 1/3-Typ CCD CCTV-Farbkamera. Klare Bilder können trotz Beleuchtungsstärke von 0 lx (Schwarzweiß und IR LED ein) eingefangen werden. In Verbindung mit einem Videomonitor kann das Produkt als Überwachungskamera eingesetzt werden. • WV-CF314LE: mit Farbe/Schwarzweißmodus-Einstellfunktion und automatischer Auflagemaß Einstellfunktion •...
  • Seite 7: Mit Bewegungserkennungsfunktion (Vmd) Ausgestattet

    Mit Bewegungserkennungsfunktion (VMD) ausgestattet Die Bewegung eines Objekts ist erfassbar. Die Aktionen wie eine Kamera mit einem Tuch oder einer Abdeckung abzudecken und andere Aktionen sowie die Änderung der Kamerarichtung während der Überwachung, können erkannt werden. Hinweis: • Die VMD-Funktion ist nicht speziell zur Verhütung von Diebstahl, Brand usw. bestimmt. Wir sind für keine Unfälle oder Schäden verantwortlich, die durch die Anwendung der Funktion zu oben genannten Zwecken entstehen.
  • Seite 8: Vorsichtsmaßregeln

    Vorsichtsmaßregeln Zur Installation an einen Fachhändler Dieses Produkt muss an einer Stelle wenden. installiert werden, die frei von Vibrationen ist. Die Installation dieser Kamera erfordert entsprechendes Fachwissen und Erfahrung. Andernfalls besteht die Gefahr, dass sich Die Installation durch Unerfahrene kann zu Schrauben und Bolzen lockern, so dass das Verletzungen oder Schäden am Produkt Produkt herunterfällt, was zu...
  • Seite 9: Rauschen Am Bildschirm

    [Zu beachten] Das Gerät nicht auf starke Lichtquellen richten. Dieses Produkt ist für die Heimnutzung gedacht. Eine starke Lichtquelle, wie z.B. eine Punktleuchte, kann zu Leuchtfahnen (Regenbogen) oder zu Dieses Produkt darf draußen nicht benutzt werden. Überstrahlen (senkrechte Streifen) führen. Das Produkt besitzt keinen Netzschalter.
  • Seite 10: Vorsichtshinweise Zur Installation

    Vorsichtshinweise zur installation Panasonic übernimmt keine • Orte, wo korrosives Gas erzeugt wird oder Verantwortung für Verletzungen oder Schäden durch salzhaltige Luft entstehen Sachschäden, die aus der Installation könnten, z.B. in Küstennähe. oder Bedienung resultieren, die nicht wie • Orte, wo die Temperatur nicht im Bereich in dieser Dokumentation beschrieben von –10 °C bis +50 °C liegt.
  • Seite 11: Hochfrequenzstörungen

    Hochfrequenzstörungen Bei Verwendung des Geräts in der Nähe einer Fernseh-/Radioantenne oder eines starken elektrischen oder elektromagnetischen Feldes kann Bildverzerrung oder Rauschen auftreten. In diesem Fall das Kamerakabel in einem speziellen Kabelkanal aus Stahl verlegen. Schrauben bitte selbst beschaffen Die Befestigungsschrauben liegen der Lieferung nicht bei.
  • Seite 12: Wichtige Bedienungselemente Und Ihre Funktionen

    Wichtige Bedienungselemente und ihre Funktionen <WV-CF314LE> <WV-CF304LE> 1 Videoausgangsstecker 6 Kippsperrschraube Hier werden FBAS-Videosignale ausgegeben. Fixiert die Kippposition. 2 Markierungen 7 AF-Taste [ABF] CF314L Diese Markierung wird gebraucht, wenn die Seite 21.  Kuppelabdeckung installiert wird. 8 Einstellungstaste [SET] 3 Objektive Halten Sie die [SET] Taste länger als 2 4 Verriegelungsschraube für Sekunden gedrückt und dann wird das...
  • Seite 13: F Kabeldurchführung G Netzkabel

    • [OBEN] / [UNTEN]: Drücken Sie die [OBEN] oder [UNTEN] Taste, um sich im Menü nach oben oder unten zu bewegen. • [SET]: Drücken Sie diese Taste im Menü, um den ausgewählten Wert oder die Funktion zu bestätigen. Zusätzlich wird diese Taste verwendet, um Untermenüs zu öffnen.
  • Seite 14: Vorbereitungen

    Vorbereitungen Für die Montage der Kamera an der Wand oder an der Decke stehen folgende zwei Verfahren zur Verfügung. • Verwenden Sie die doppelte Anschlussdose • Installation der Kamera direkt an die Wand oder Decke Wichtig: • 4 für das Material der Einbaufläche geeignete Schrauben (M4) zur Befestigung der Kamera an der Wand oder Decke beschaffen.
  • Seite 15: Informationen Zum Seitlichen Kabelzugangsloch

     Informationen zum seitlichen Kabelzugangsloch Wenn Sie kein Loch in die Wand oder die Decke bohren sondern die Kamera mit dem sichtbaren Kabel verdrahten möchten, schneiden Sie das Kabelzugangsloch an der Seitliche Seite der Kuppelabdeckung ein, um einen Kabeldurchführung Kabelzugang zu schaffen. Vorsichtsmaßnahmen, wenn Sie von der Seite verdrahten: •...
  • Seite 16: Installation Der Kamera Direkt An Die Wand Oder Decke

    Installation der Kamera direkt an die Wand oder Decke Befestigen Sie die Installationsbeschriftungsvorlage (Zubehör) an der Decke oder Wand und verwenden Sie einen Stift, um die Positionen der Schrauben und des Kabelmontagelochs an der Wand oder Decke zu markieren. Entfernen Sie die Installationsbeschriftungsvorlage und bringen Sie die Kamera mit 4 Schrauben an (M4, selbst zu beschaffen).
  • Seite 17 Wichtig: • Die 24 V Wechselstrom-/12 V Gleichstromversorgung muss gegen 220 V bis 240 V Wechselstrom galvanisch getrennt sein. • Die Wahl zwischen 24 V Wechselstrom-/12 V Gleichstromversorgung erfolgt automatisch. Bei dieser Kamera ist keine Einstellung erforderlich. Anschluss des Netzkabels Wenn Sie das Netzkabel anschließen, verwenden Sie Stecker, die für das Netzkabel gemacht wur- den und seien Sie vorsichtig, dass das Netzkabel nicht herausfällt.
  • Seite 18: Installation

    Installation Befestigen der Kamera Vor der Installation zunächst alle Gerät ausschalten. 1 Die Glocke entfernen. 2 Schließen Sie alle Kabel an. 3 Installieren Sie die Kamera (Die unten stehende Abbildung zeigt die Installation bei Verwendung einer Anschlussdose). Die Kamera mit 4 Schrauben (M4, selbst zu beschaffen) befestigen. Installationsmarkierung Schrauben (M4, selbst zu beschaffen)
  • Seite 19: Einstellungen

    Einstellungen Schließen Sie den ∅3,5 mm Miniaturstecker (Monokanal) an die Ausgangsbuchse des Einstellungsmonitors an. Wichtig: • Dieser Videoausgang ist als Bestätigung des Blickwinkels usw. während der Installation oder bei Reparaturarbeiten vorgesehen und dient nicht zur Aufnahme oder Überwachung. Hinweis: • Einstellungsmonitorausgangbuchse ist früher als Videoausgangskabel. Video kann nicht durch das Videoausgangskabel ausgegeben werden, nachdem der Einstellungsmonitor installiert wurde.
  • Seite 20 Einstellung des Azimuts Stellen Sie den Azimut ein, indem Sie den Azimuteinsteller drehen. Drehwinkel: -100 ° Drehwinkel: +100 ° Drehwinkel: -120 ° Drehwinkel: +120 ° (Die Abbildung zeigt WV-CF314LE.) (Die Abbildung zeigt WV-CF304LE.) Hinweis: • Regulieren Sie Azimuteinsteller um das Bild Vorwärtsrichtung zu machen. CF314L •...
  • Seite 21 <Einstellung WV-CF314LE> Fokusknopf NEAR WIDE TELE Zoomknopf Lösen Sie den Zoomknopf und stellen Sie ihn auf den besten Blickwinkel zwischen TELE und WIDE ein. Hinweis: • Es kann sein, dass der Fokus nicht problemlos eingestellt werden kann, wenn der Zoomein- stellungsring extrem nah am Ende der W-Richtung (T-Richtung) ist.
  • Seite 22: Anbringen Der Glocke

    Anbringen der Glocke Drehen Sie die Kuppelabdeckung in Richten Sie die Markierung an der Kuppelabdeckung auf [|] aus und dann Uhrzeigerrichtung, sodass sie installieren Sie die Kuppelabdeckung. Markierung auf [||] ausgerichtet wird. Markierung Markierung [II] Markierung [I] Fixieren Sie die Kuppelabdeckung und das Nach Abschluss der Installation ziehen Kameragehäuse mit der Feststellschraube Sie die Schutzfolie vollständig ab, die...
  • Seite 23: Setupmenü

    Setupmenü Die Einstellungen im Setupmenü müssen vor der Inbetriebnahme des Geräts vorgenommen werden. Bei den Einstellungen müssen die Aufnahmebedingungen am Standort der Kamera berücksichtigt werden. Setupmenü und Untermenüs Einstellposten Beschreibung KAMERA ID Über diesen Posten wird der Kameraname festgelegt. Der Kameraname, der Informationen über den Standort der Kamera u.Ä.
  • Seite 24: Allgemeine Bedienungshinweise

    Einstellungsmenüs die [SET]-Taste ca. 2 Drücken Sie die [OBEN] oder [UNTEN]-Taste, Sekunden gedrückt halten. um den Cursor zum „END“ zu bewegen. Schritt 2 MODELL WV-CF314L KAMERA ID Drücken Sie die [RECHTS]-Taste, um den KAMERA Cursor zu „SETUP“ zu bewegen, und drücken SYSTEM...
  • Seite 25 Screenshot 3 Schritt 4 Die gewähl te Sei te des Setupmenüs erscheint Für jeden Posten einen Parameter setzen. auf dem Bildschirm. • Wählen eines Einstellpostens: Den Cursor mit der [OBEN]- oder [UNTEN] bewegen. **KAMERA SETUP** SZENE1 • Ändern eines Einstellwerts: ALC/ELC SHUTTER Die [RECHTS]- oder [LINKS] drücken.
  • Seite 26: Cf314L

    Menüebenen CF314L Erste Seite „KAMERA ID“-Seite MODELL WV-CF314L **KAMERA ID** KAMERA ID 0123456789 KAMERA ABCDEFGHIJKLM SYSTEM NOPQRSTUVWXYZ BACK-FOCUS ().,'":;&#!?= SPEZIAL +-*/%$ LANGUAGE SPACE POSI ZURÜCK ANFANG END RESET ....SETUP INAKTIV „KAMERA SETUP“-Seite **KAMERA SETUP** SCENE1 ALC/ELC SHUTTER EIN(L) SENS UP WEISSBAL.
  • Seite 27: Cf304L

    Menüebenen CF304L Erste Seite „KAMERA ID“-Seite MODELL WV-CF304L **KAMERA ID** KAMERA ID 0123456789 KAMERA ABCDEFGHIJKLM SYSTEM NOPQRSTUVWXYZ SPEZIAL ().,'":;&#!?= LANGUAGE +-*/%$ SPACE POSI ZURÜCK ANFANG END RESET ....SETUP INAKTIV „KAMERA SETUP“-Seite **KAMERA SETUP** SCENE1 ALC/ELC SHUTTER EIN(L) SENS UP WEISSBAL.
  • Seite 28: Fehlersuche

    Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie Reparaturen anfordern. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis...
  • Seite 29: Technische Daten

    Technische Daten WV-CF314LE WV-CF304LE Stromversorgung 24 V Wechselstrom 50/60 Hz, 12 V Gleichstrom Leistungsaufnahme 24 V Wechselstrom: 3,6 W, 12 V Gleichstrom: 410 mA IR LED ein Bildaufnahmeelement 1/3-Zoll Zwischenzeilen-CCD-Element Effektive Pixelzahl 976 (H) × 582 (V) Abtastbereich 4,8 mm (H) × 3,6 mm (V) Abtastsystem 2:1 Zeilensprung Abtastzeilen...
  • Seite 30: Standardzubehör

    WV-CF314LE WV-CF304LE AUS/AUTO (×2, ×4, ×6, ×10, ×16, AUS/AUTO (×2, ×4, ×6, ×10, ×16, Empfindlichkeitsanhebung ×32)/FEST (×2, ×4, ×6, ×10, ×16, ×32) ×32, ×64, ×128, ×256, ×512) Weißabgleich ATW1/ATW2/AWC Digitale Rauschunterdrückung NIEDRIG/HOCH Tag&Nacht (IR) AUTO1/AUTO2/EIN/AUS IR LED Licht Bestrahlungdistanz 20 m 10 m IR LED Licht AUS/AUTO/FEST...
  • Seite 31: Für Geschäftskunden In Der Europäischen Union

    Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden sollen. Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden.
  • Seite 32 Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany sL0313-2109 PGQP1447XA © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019...
